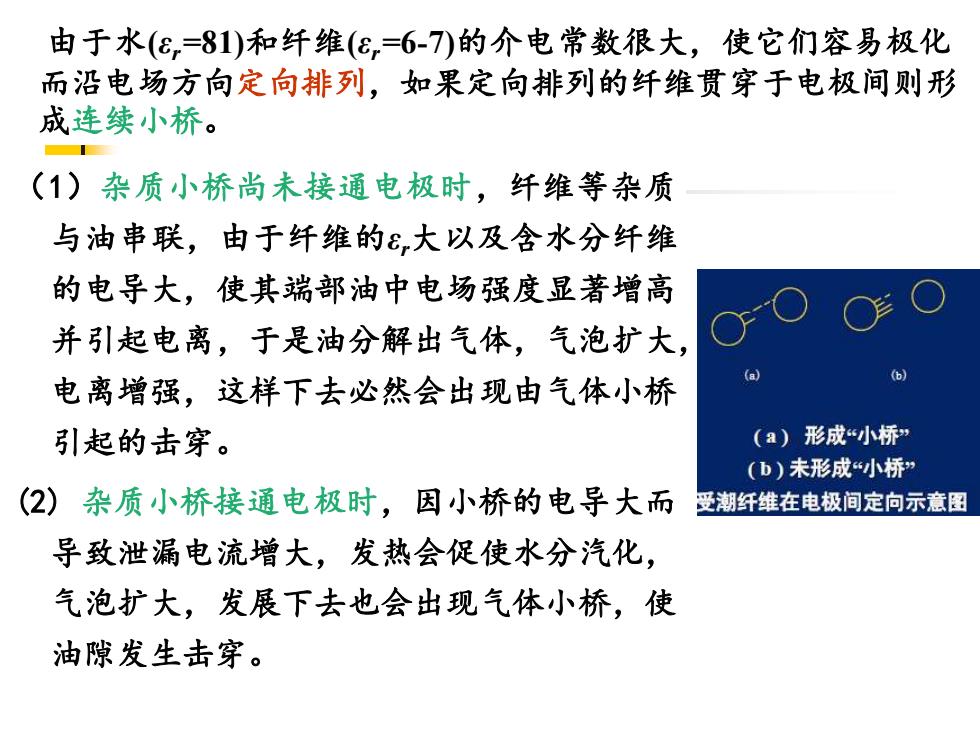

由于水(s,=81)和纤维(8,=6-7)的介电常数很大，使它们容易极化而沿电场方向定向排列，如果定向排列的纤维贯穿于电极间则形成连续小桥。（1）杂质小桥尚未接通电极时，纤维等杂质与油串联，由于纤维的8大以及含水分纤维的电导大，使其端部油中电场强度显著增高并引起电离，于是油分解出气体，气泡扩大(a)(b)电离增强，这样下去必然会出现由气体小桥（a）形成“小桥”引起的击穿。（b）未形成小桥(2）杂质小桥接通电极时，因小桥的电导大而受潮纤维在电极间定向示意图导致泄漏电流增大，发热会促使水分汽化，气泡扩大，发展下去也会出现气体小桥，使油隙发生击穿
（1）杂质小桥尚未接通电极时，纤维等杂质 与油串联，由于纤维的εr大以及含水分纤维 的电导大，使其端部油中电场强度显著增高 并引起电离，于是油分解出气体，气泡扩大， 电离增强，这样下去必然会出现由气体小桥 引起的击穿。 (2) 杂质小桥接通电极时，因小桥的电导大而 导致泄漏电流增大，发热会促使水分汽化， 气泡扩大，发展下去也会出现气体小桥，使 油隙发生击穿。 由于水(εr =81)和纤维(εr =6-7)的介电常数很大，使它们容易极化 而沿电场方向定向排列，如果定向排列的纤维贯穿于电极间则形 成连续小桥

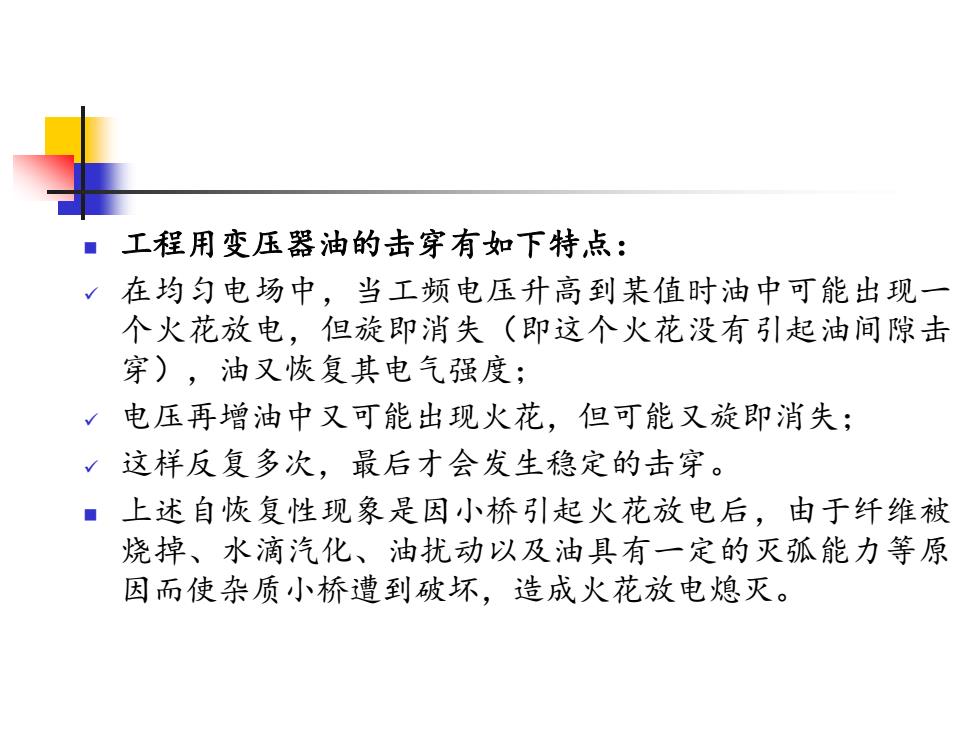

工程用变压器油的击穿有如下特点：V在均匀电场中，当工频电压升高到某值时油中可能出现一个火花放电，但旋即消失（即这个火花没有引起油间隙击穿），油又恢复其电气强度；，电压再增油中又可能出现火花，但可能又旋即消失；这样反复多次，最后才会发生稳定的击穿。上述自恢复性现象是因小桥引起火花放电后，由于纤维被烧掉、水滴汽化、油扰动以及油具有一定的灭弧能力等原因而使杂质小桥遭到破坏，造成火花放电熄灭
◼ 工程用变压器油的击穿有如下特点： ✓ 在均匀电场中，当工频电压升高到某值时油中可能出现一 个火花放电，但旋即消失（即这个火花没有引起油间隙击 穿），油又恢复其电气强度； ✓ 电压再增油中又可能出现火花，但可能又旋即消失； ✓ 这样反复多次，最后才会发生稳定的击穿。 ◼ 上述自恢复性现象是因小桥引起火花放电后，由于纤维被 烧掉、水滴汽化、油扰动以及油具有一定的灭弧能力等原 因而使杂质小桥遭到破坏，造成火花放电熄灭

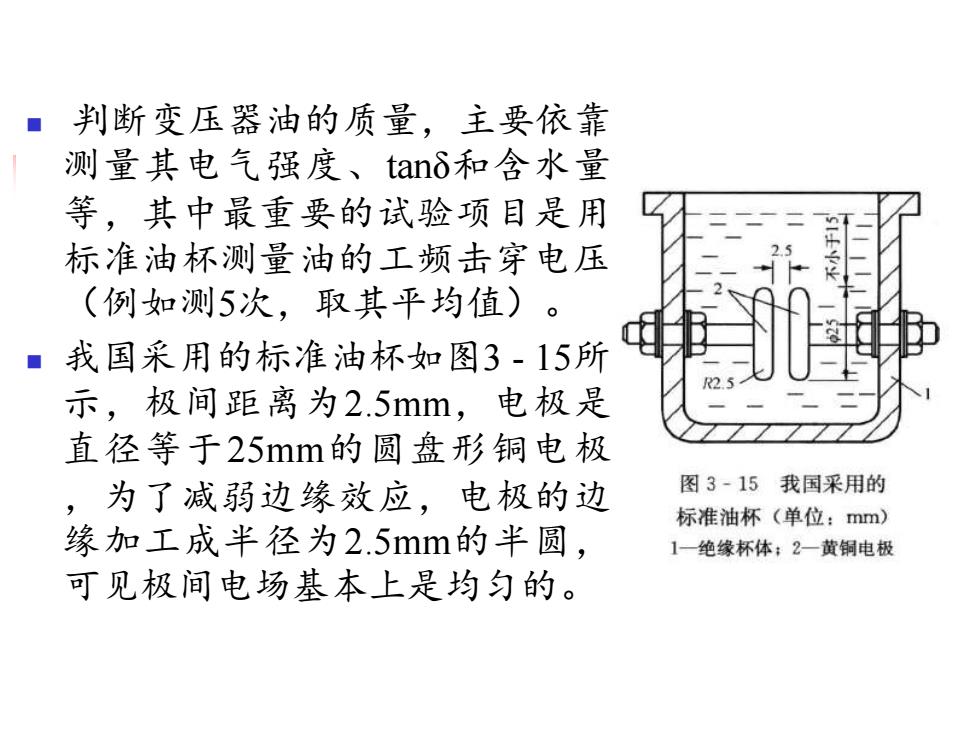

判断变压器油的质量，主要依靠测量其电气强度、tano和含水量等，其中最重要的试验项目是用标准油杯测量油的工频击穿电压（例如测5次，取其平均值）。1我国采用的标准油杯如图3-15所示，极间距离为2.5mm，电极是直径等于25mm的圆盘形铜电极图3-15我国采用的，为了减弱边缘效应，电极的边标准油杯（单位：mm）缘加工成半径为2.5mm的半圆，1一绝缘杯体：2一黄铜电极可见极间电场基本上是均匀的
◼ 判断变压器油的质量，主要依靠 测量其电气强度、tanδ和含水量 等，其中最重要的试验项目是用 标准油杯测量油的工频击穿电压 （例如测5次，取其平均值）。 ◼ 我国采用的标准油杯如图3 - 15所 示，极间距离为2.5mm，电极是 直径等于25mm的圆盘形铜电极 ，为了减弱边缘效应，电极的边 缘加工成半径为2.5mm的半圆， 可见极间电场基本上是均匀的
我国规定不同电压等级电气设备中所用变压器油的电气强度应符合表3-4的要求。表3-4变压器油应有的电气强度用标准油杯测得的工频击用标准油杯测得的工频击额定电压等级额定电压等级穿电压有效值（kV）穿电压有效值（kV)(kV)(kv)新油，不低于运行中的油，不低于新油，不低于运行中的油，不低于2520504515及以下330355005020~35306063~2204035
我国规定不同电压等级电气设备中所用变压器油的电气强 度应符合表3-4的要求
(3)变压器油击穿电压的影响因素影响变压器油电气强度的因素：杂质、油温、电场均匀度、电压作用时间、油压
（3）变压器油击穿电压的影响因素 ◼ 影响变压器油电气强度的因素： 杂质、油温、电场均匀度、电压作用时间、油压
