8.3带传动的工作能力分析 8.3.1带传动的受力分析 动画演示 带必须以一定的初拉力F张紧在带轮上。 带传动时，紧边和松边的拉力差形成有效拉力F。以传 动动力和运动。 F=F-F,=∑Fr Fv P= 1000 在带传动过程中，有效拉力不能超过带与轮面间F摩擦 力综合的极限值否则带传动会发生打滑，导致传动失效
8.3 带传动的工作能力分析 8.3.1 带传动的受力分析 带必须以一定的初拉力F0张紧在带轮上。 带传动时，紧边和松边的拉力差形成有效拉力F。以传 动动力和运动。 在带传动过程中，有效拉力不能超过带与轮面间F摩擦 力综合的极限值否则带传动会发生打滑，导致传动失效。 F = F1 − F2 = Ff 1000 Fv P = 动画演示

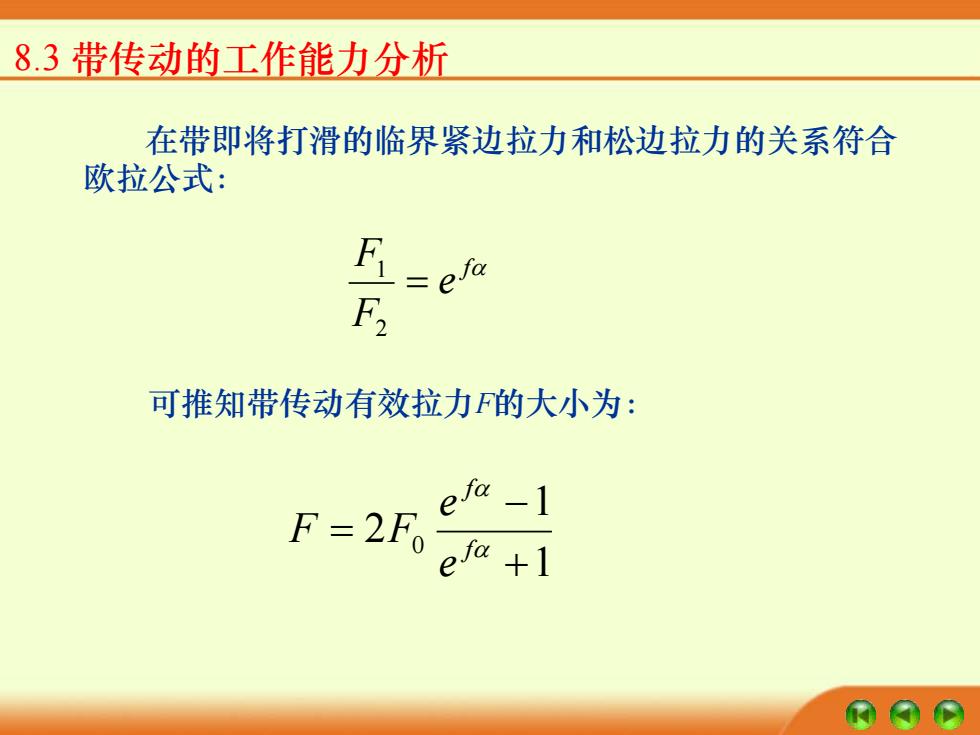

8.3带传动的工作能力分析 在带即将打滑的临界紧边拉力和松边拉力的关系符合 欧拉公式： =efa F 可推知带传动有效拉力的大小为： en-1 F=2F
在带即将打滑的临界紧边拉力和松边拉力的关系符合 欧拉公式： 可推知带传动有效拉力F的大小为： f e F F = 2 1 1 1 2 0 + − = f f e e F F 8.3 带传动的工作能力分析

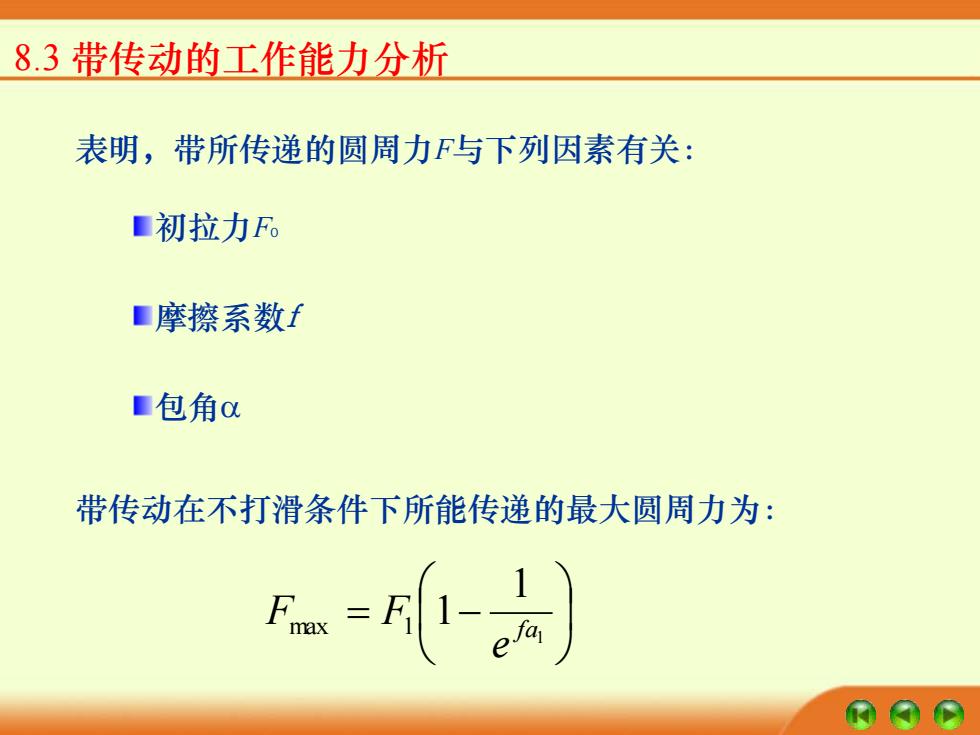

8.3带传动的工作能力分析 表明，带所传递的圆周力F与下列因素有关： ■初拉力F ■摩擦系数f ■包角 带传动在不打滑条件下所能传递的最大圆周力为： =1】
表明，带所传递的圆周力F与下列因素有关： 初拉力F0 摩擦系数f 包角 带传动在不打滑条件下所能传递的最大圆周力为： = − 1 1 max 1 1 f a e F F 8.3 带传动的工作能力分析

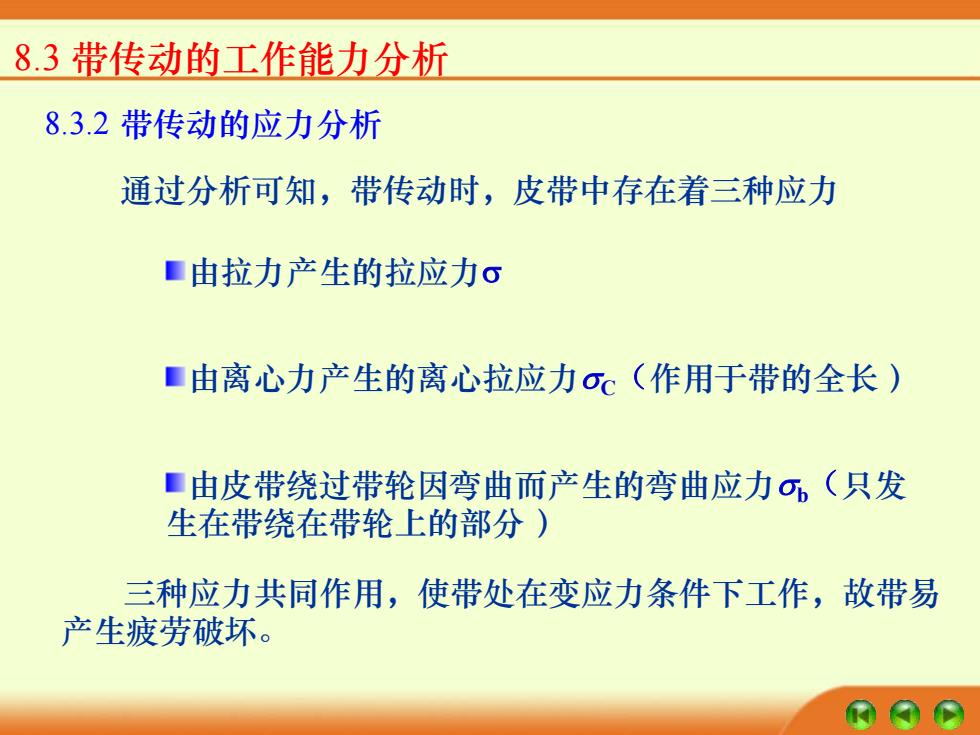

8.3带传动的工作能力分析 8.3.2带传动的应力分析 通过分析可知，带传动时，皮带中存在着三种应力 ■由拉力产生的拉应力σ ■由离心力产生的离心拉应力σ（作用于带的全长) ■由皮带绕过带轮因弯曲而产生的弯曲应力σ，（只发 生在带绕在带轮上的部分) 三种应力共同作用，使带处在变应力条件下工作，故带易 产生疲劳破坏
8.3.2 带传动的应力分析 通过分析可知，带传动时，皮带中存在着三种应力 由拉力产生的拉应力s 由离心力产生的离心拉应力sC（作用于带的全长 ） 由皮带绕过带轮因弯曲而产生的弯曲应力sb（只发 生在带绕在带轮上的部分 ） 三种应力共同作用，使带处在变应力条件下工作，故带易 产生疲劳破坏。 8.3 带传动的工作能力分析

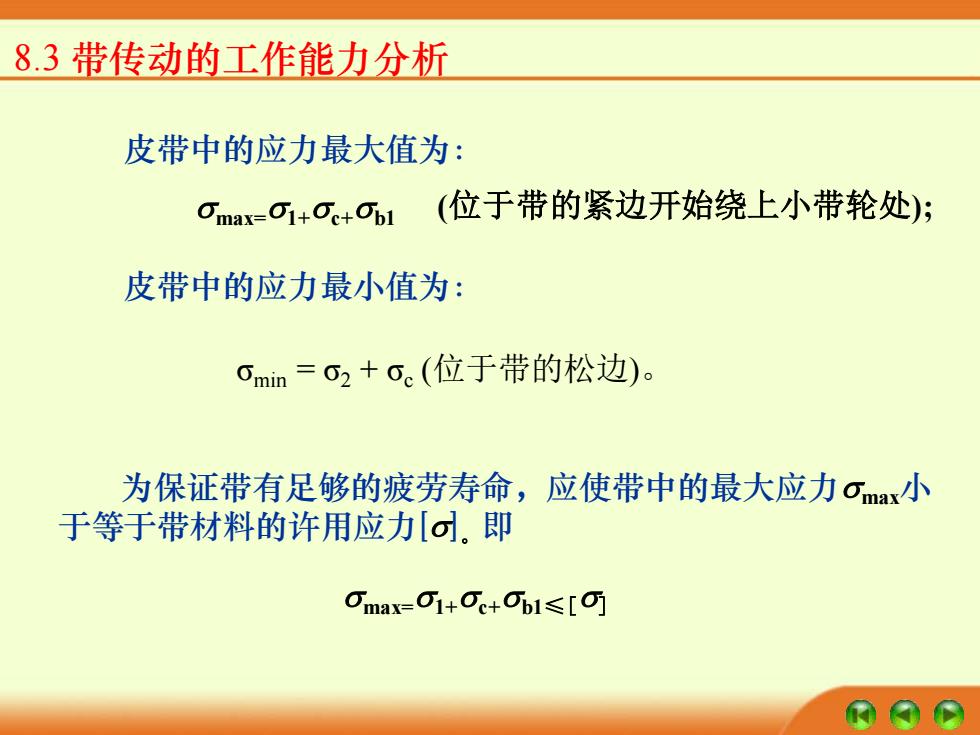

8.3带传动的工作能力分析 皮带中的应力最大值为： Omax=O1+O+b1(位于带的紧边开始绕上小带轮处)； 皮带中的应力最小值为： omin=c2+o。(位于带的松边)。 为保证带有足够的疲劳寿命，应使带中的最大应力Omax小 于等于带材料的许用应力[σ。即 Cmax=Oi+Oc+Ob1≤[
皮带中的应力最大值为： s max=s1+sc+sb1 为保证带有足够的疲劳寿命，应使带中的最大应力s max小 于等于带材料的许用应力[s]。即 s max=s1+sc+sb1≤[s] 8.3 带传动的工作能力分析 (位于带的紧边开始绕上小带轮处); 皮带中的应力最小值为： σmin = σ2 + σc (位于带的松边)
