8.1概述 8.1.3带传动的形式
8.1 概述 8.1.3 带传动的形式
8.2V带和带轮的结构 8.2.1普通V带的结构和尺寸标准 ©
8.2 V带和带轮的结构 8.2.1 普通V带的结构和尺寸标准
8.2V带和带轮的结构 普通V带和窄V带的标记由带型、基准长度和标记号组成，见如下示例： A-1400 GB11544-89 国标代号 基准长度 v带型号
普通V带和窄V带的标记由带型、基准长度和标记号组成，见如下示例： A－1400 GB11544－89 国标代号 基准长度 v带型号 8.2 V带和带轮的结构
8.2V带和带轮的结构 8.2.2普通V带轮的结构 1.V带轮槽尺寸标准 2.带轮的材料 型 项目 SPR 30a 当25m/s时，用 基准宽度b创 53 8 11.0 14.0 19.0 27.0 32.0 基准线上槽深h心 16 2.0 2.75 35 4.8 8.1 9.6 HT150;当=25~ 7.0 基准线下槽深。 87 10.8 143 90 110 14.0 19.0 19.9 234 15 255 37 44.5 30m/s时用HT200; 槽间距e 10 +03 ±0.3 ±0.3 +04 ±0.5 0.6 ±0.7 符边距 15 6 当≥25~45m/s时用 最小轮缘厚 55 6 5 10 12 5 带轮宽B (Z1)e+2 乙一轮槽数 球墨铸铁、铸钢或 空d d sdd2h. 320 ≤6 4 锻钢；小功率时可 ≤80 ≤118 ≤190 ≤315 >60 ≤475 ≤600 80 118 190 315 475 -600 用铸铝或塑料 极限偏蓝 ±0.5 注：摘自GB/T13575.一1992
8.2 V带和带轮的结构 8.2.2 普通V带轮的结构 1.V带轮槽尺寸标准 当v≤25m/s时，用 HT150；当v=25～ 30m/s时用HT200； 当≥25～45m/s时用 球墨铸铁、铸钢或 锻钢；小功率时可 用铸铝或塑料. 2. 带轮的材料

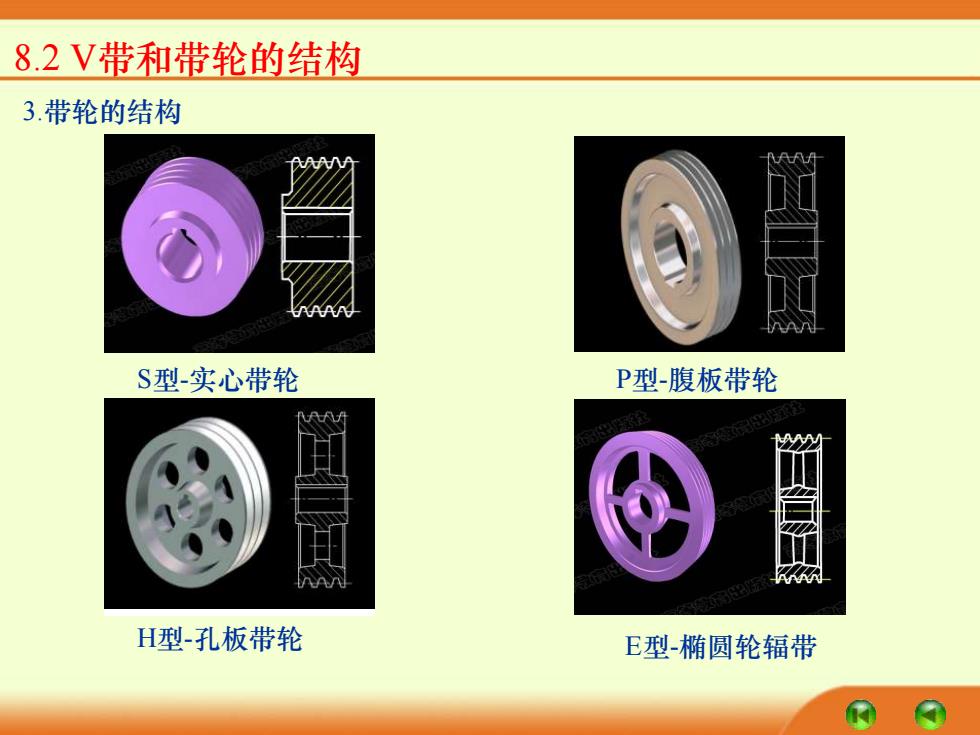

8.2V带和带轮的结构 3.带轮的结构 S型-实心带轮 P型-腹板带轮 H型-孔板带轮 E型-椭圆轮辐带
8.2 V带和带轮的结构 S型-实心带轮 P型-腹板带轮 H型-孔板带轮 E型-椭圆轮辐带 3.带轮的结构
