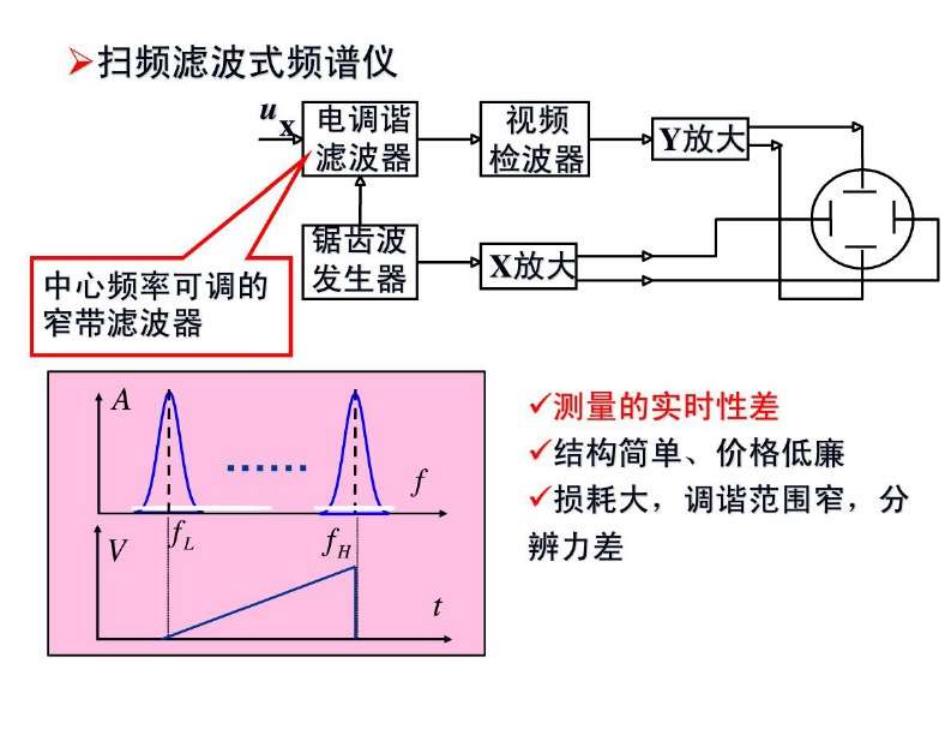

>扫频滤波式频谱仪 电调谐 视频 滤波器 检波器 Y放大 锯齿波 中心频率可调的 发生器 X放大 窄带滤波器 A √测量的实时性差 √结构简单、价格低廉 f √损耗大，调谐范围窄，分 辨力差 t

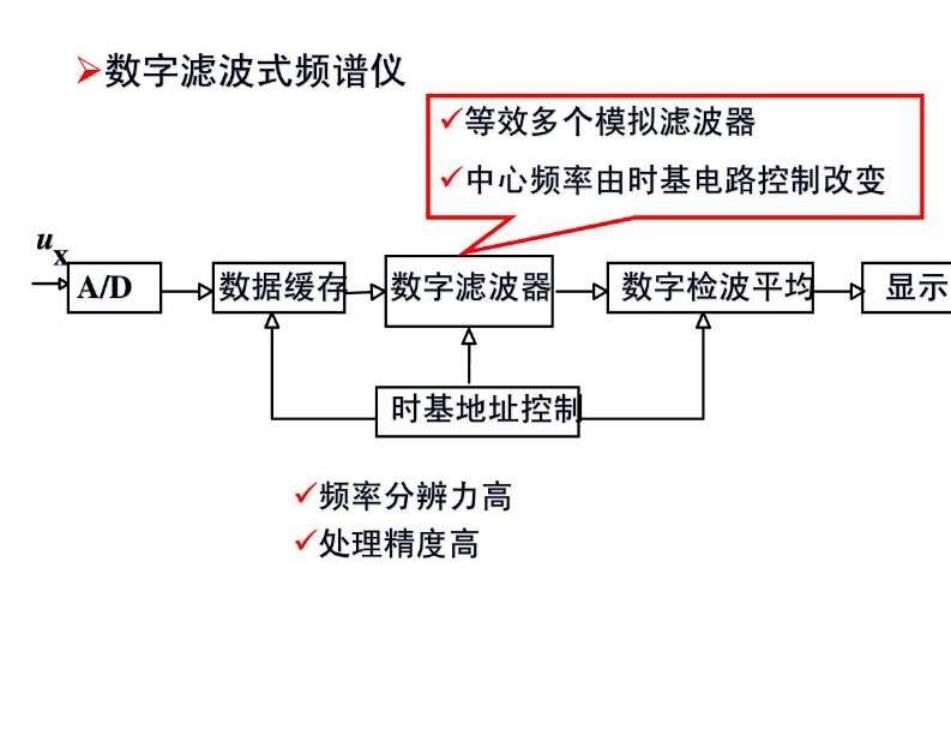

>数字滤波式频谱仪 等效多个模拟滤波器 √中心频率由时基电路控制改变 A/D 心数据缓数字滤波器 数字检波平均 显示 时基地址控制 √频率分辨力高 √处理精度高
3.2扫描式频谱仪 3.2.1滤波式频谱分析技术 3.2.2外差式频谱仪

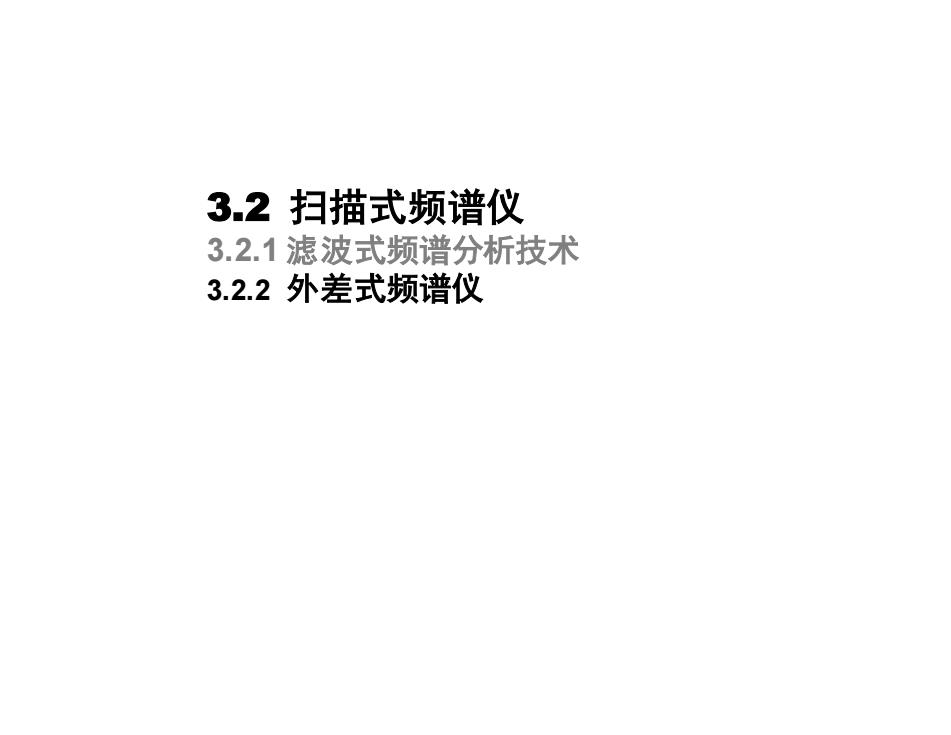

3.2 扫描式频谱仪 3.2.1 滤波式频谱分析技术 3.2.2 外差式频谱仪

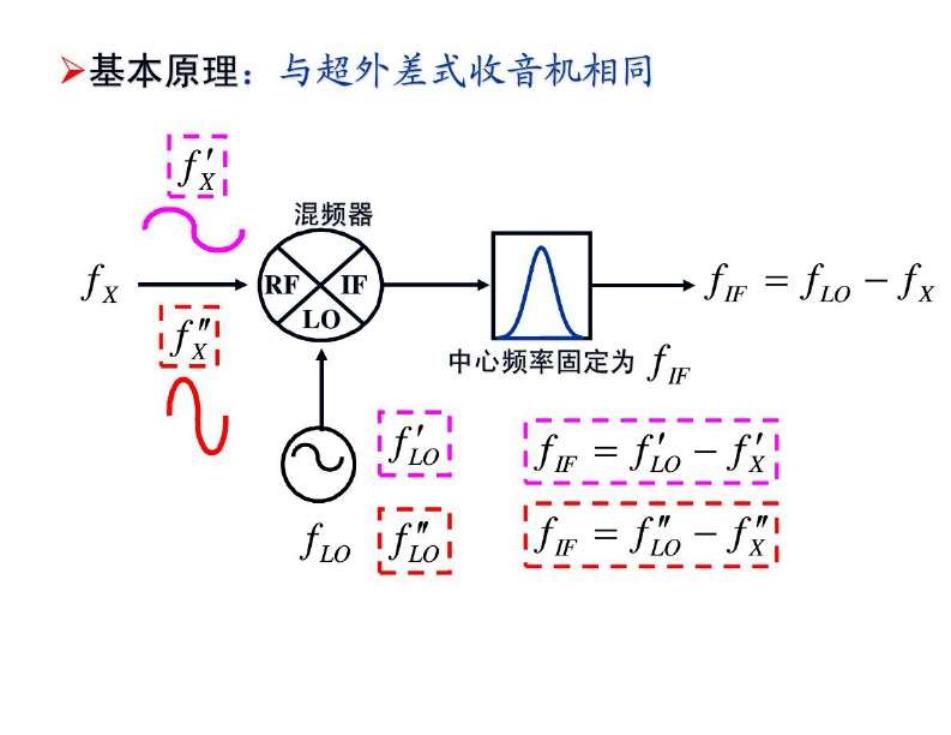

>基本原理：与超外差式收音机相同 0 混频器 一o=o-6 中心频率固定为 fr

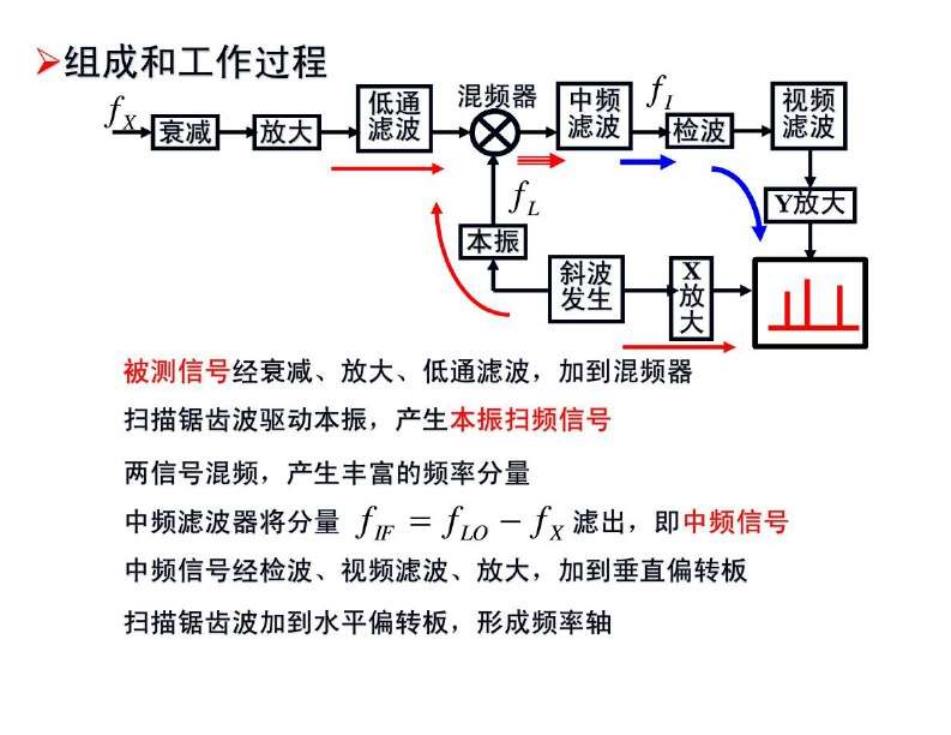

>组成和工作过程 低通 混频器 中频 视频 放大 滤波 滤波 检波 滤波 Y放天 本振 X放大 被测信号经衰减、放大、低通滤波，加到混频器 扫描锯齿波驱动本振，产生本振扫频信号 两信号混频，产生丰富的频率分量 中频滤波器将分量∫F=∫0一∫x滤出，即中频信号 中频信号经检波、视频滤波、放大，加到垂直偏转板 扫描锯齿波加到水平偏转板，形成频率轴
