4.1调制域分析概述 “调制域”是八十年代末提出的新概念。 调制域为人们观测信号提供了一个新的窗口，一些在时域和频 域无法观察到的现象，例如，图4.44所示的锁相环路中压控振 荡器中(VCO)的频率阶跃响应。 频域 调制域 f2 时域 图4.43一个频率跳变信号的三维波形 图4.44锁相环中的频率阶跃响应
4.1调制域分析概述 “调制域”是八十年代末提出的新概念。 调制域为人们观测信号提供了一个新的窗口,一些在时域和频 域无法观察到的现象,例如,图4.44所示的锁相环路中压控振 荡器中(VCO)的频率阶跃响应。 图4.43 一个频率跳变信号的三维波形 F V T 频域 调制域 时域 图4.44 锁相环中的频率阶跃响应 t f 0 f 2 f 1

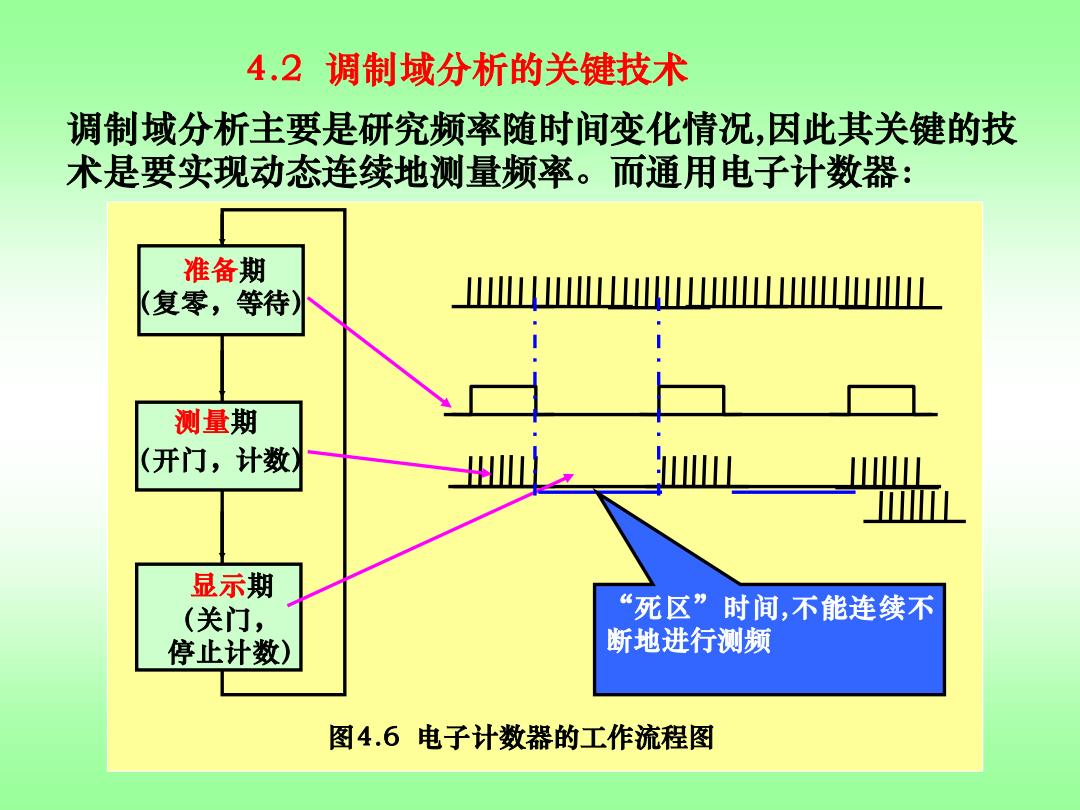

4.2调制域分析的关键技术 调制域分析主要是研究频率随时间变化情况，因此其关键的技 术是要实现动态连续地测量频率。而通用电子计数器： 准备期 (复零，等待 测量期 (开门，计数) 显示期 (关门， “死区”时间，不能连续不 停止计数) 断地进行测频 图4.6电子计数器的工作流程图
4.2 调制域分析的关键技术 调制域分析主要是研究频率随时间变化情况,因此其关键的技 术是要实现动态连续地测量频率。而通用电子计数器： 准备期 （复零，等待） 显示期 （关门， 停止计数） 测量期 （开门，计数） 图4.6 电子计数器的工作流程图 “死区”时间,不能连续不 断地进行测频
“Zero Dead Time Counter”(无死区时间计数器，简称ZDT 计数器) 被测 过零点 事件 信号 处理 计数器 存储 和 预处理 时基 时间 发生器 计数器 图4.45ZDT计数原理框图
“Zero Dead Time Counter”(无死区时间计数器,简称ZDT 计数器) 图4.45 ZDT计数原理框图 过零点 处 理 时 基 发生器 事 件 计数器 时 间 计数器 存 储 和 预处理 被测 信号

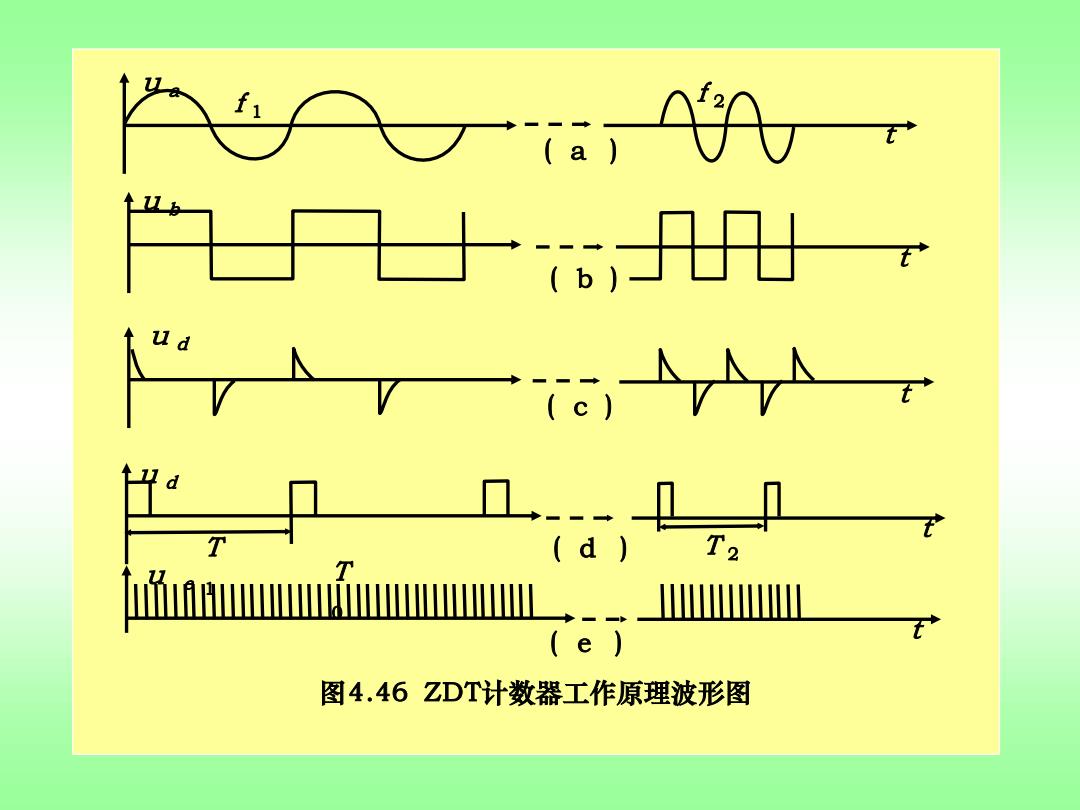

」 (d) T2 图4.46ZDT计数器工作原理波形图
( e ) ( a ) ( b ) ( c ) 图4.46 ZDT计数器工作原理波形图 ( d ) t t t t t u e T 0 T T 2 1 u d u d u b u a f 1 f 2
