第五章数据域测量 本章要点： ·数据域的基本概念 ·数据域测试系统与仪器 ·逻辑分析仪的组成、原理和应用 ·可测性设计技术 ·数据域测试的应用
第五章 数据域测量 本章要点: · 数据域的基本概念 · 数据域测试系统与仪器 · 逻辑分析仪的组成、原理和应用 · 可测性设计技术 · 数据域测试的应用
5.1数据域测试概述 5.1.1数据域的基本概念 1.数据信息-数据流 在数据域测试中首先要明确所测试的信号是： 信息一只有两种逻辑状态的二进制符号（“1”“0”或高低 电平)。 数据字—一多位二进制信息组合构成的一个“数据”。 数据流—一大量数据字有序的集合
5.1 数据域测试概述 5.1.1 数据域的基本概念 1.数据信息----数据流 在数据域测试中首先要明确所测试的信号是： 信息——只有两种逻辑状态的二进制符号（“1”/“0”或高/低 电平）。 数据字——多位二进制信息组合构成的一个“数据”。 数据流——大量数据字有序的集合

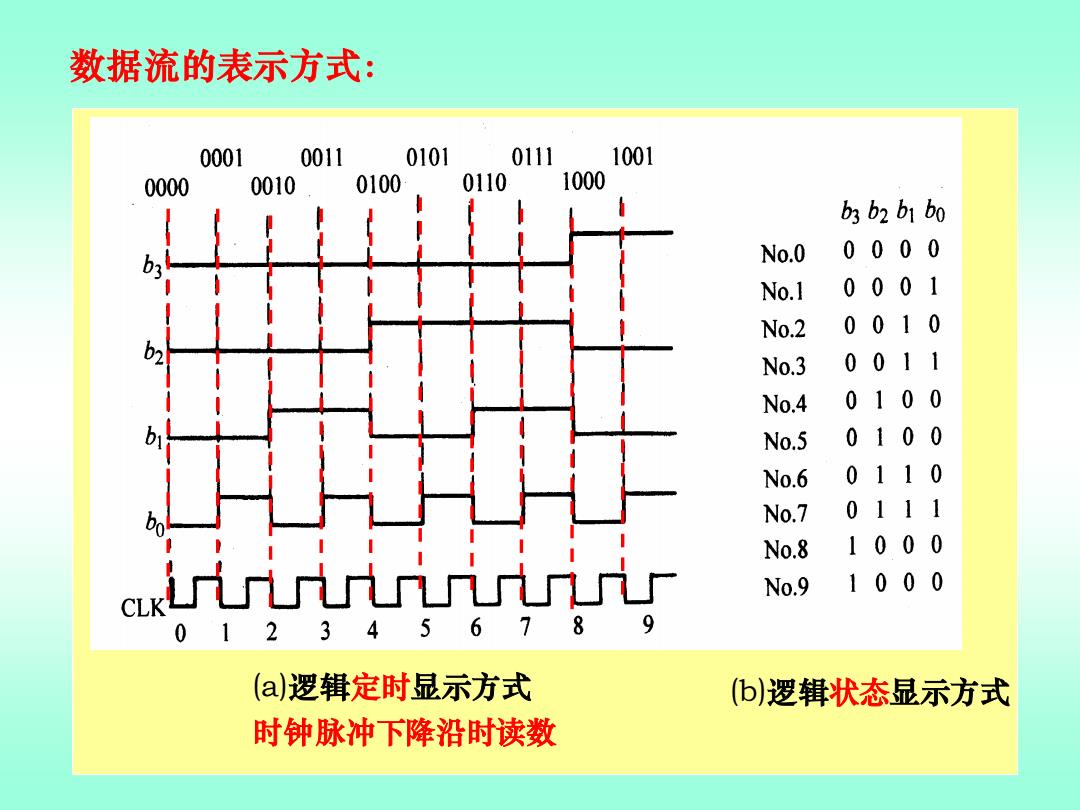

数据流的表示方式： 0001 0011 0101 0111 1001 0000 0010. 0100 0110 1000 b3 b2 b1 bo No.0 0000 No.1 0001 No.2 0010 No.3 0011 No.4 0100 No.5 0100 No.6 0110 No.7 0111 No.8 1000 No.9 1000 CLK 1234567 8 (a)逻辑定时显示方式 (b)逻辑状态显示方式 时钟脉冲下降沿时读数
数据流的表示方式： (b)逻辑状态显示方式 时钟脉冲下降沿时读数 (a)逻辑定时显示方式
2数字系统的特点 ()数字信号通常是按时序传递的； (2)信号几乎都是多位传输的； (3)信息的传递方式是多种多样的； (4)数字信号的速度变化范围很宽； (5)信号往往是单次的或非周期性的； (6)数字系统故障判别与模拟系统不同
2.数字系统的特点 (1)数字信号通常是按时序传递的； (2)信号几乎都是多位传输的； (3)信息的传递方式是多种多样的； (4)数字信号的速度变化范围很宽； (5)信号往往是单次的或非周期性的； (6)数字系统故障判别与模拟系统不同
5.1.2数据域测试的任务与故障摸型 1.数据域测试的任务及相关术语 故障侦查，或称故障检测，判断被测系统或电路 故障诊断 中是否存在故障； 故障定位，查明故障原因、性质和产生的位置 参数测试对表征被测器件性能的静态（直流）、 性能测试 动态（交流)参数的测试。 功能测试，对表征被测器件性能的逻辑功能的测试
5.1.2 数据域测试的任务与故障模型 1.数据域测试的任务及相关术语 故障诊断 故障侦查，或称故障检测，判断被测系统或电路 中是否存在故障； 故障定位，查明故障原因、性质和产生的位 置 性能测试 参数测试 对表征被测器件性能的静态（直流）、 动态（交流）参数的测试。 功能测试，对表征被测器件性能的逻辑功能的测试
