>滤波式频谱分析的基本原理 显示器 带通滤波器 检波器 1中心频率多个或可变1∫2f 滤波式频谱仪有以下几种： 档级滤波式频谱仪 并行滤波式频谱仪 √扫频滤波式频谱仪 数字滤波式频谱仪
>档级滤波式频谱仪 窄带滤波器 检波 Y放大 窄带滤波器 前置 放大器 窄带滤波器 窄带滤被器 脉冲分配器 脉冲 阶梯波 发生器 发生器 倣大 滤波器组：中心频率 固定、相邻，通带互 √并行滤波，串行检波 相衔接 √测量的实时性差 √体积大、分辨力不高 √适用于低频段的音频测试

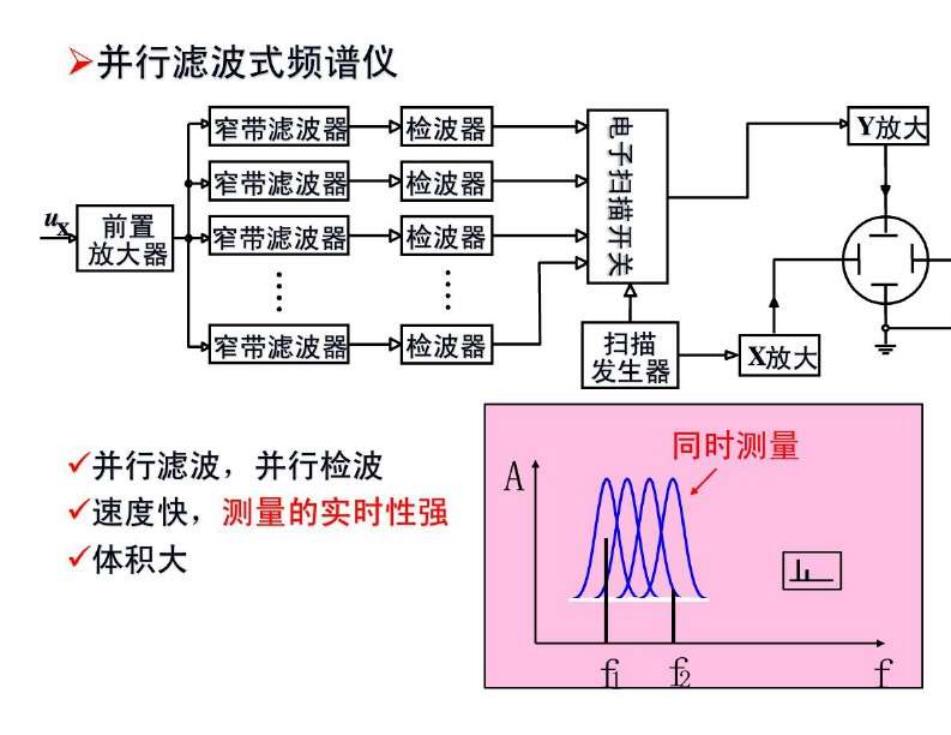

>并行滤波式频谱仪 窄带滤波器 检波器 Y放大 窄带滤波器 检波器 前置 放大器 窄带滤波器 检波器 : 窄带滤波器 检波器 扫描 发生器 X放大 √并行滤波，并行检波 同时测量 A √速度快，测量的实时性强 √体积大 ff f
