不同类型的雷电（d）中层放电云间闪C云闪a(b)云地闪
不同类型的雷电

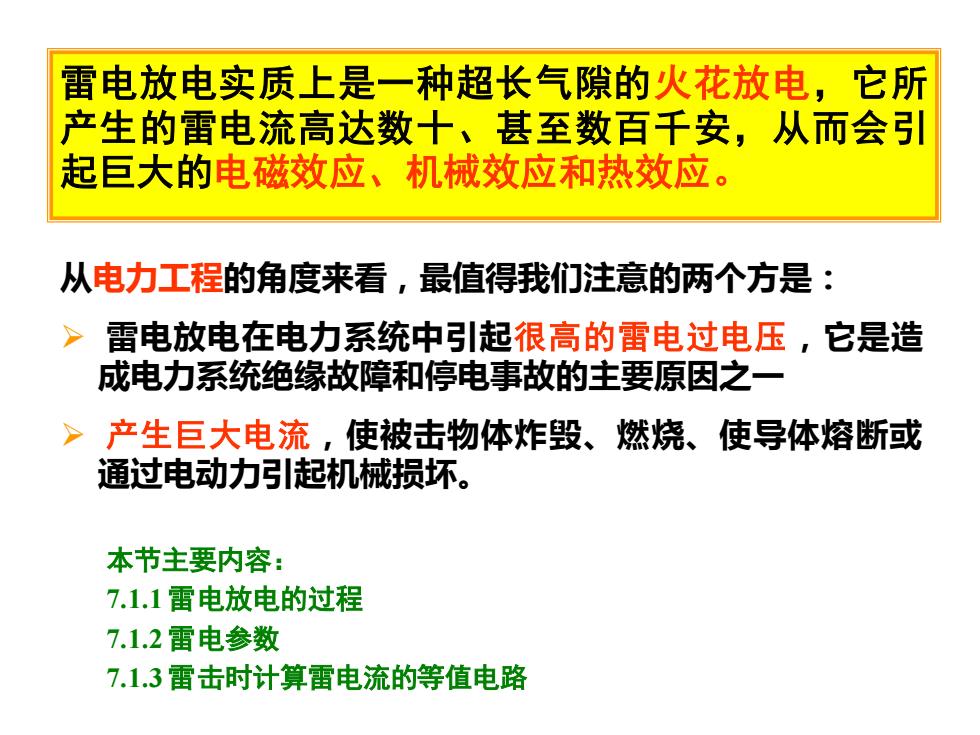

雷电放电实质上是一种超长气隙的火花放电，它所产生的雷电流高达数十、甚至数百千安，从而会引起巨大的电磁效应、机械效应和热效应。从电力工程的角度来看，最值得我们注意的两个方是：雷电放电在电力系统中引起很高的雷电过电压，它是造成电力系统绝缘故障和停电事故的主要原因之一产生巨大电流，使被击物体炸毁、燃烧、使导体熔断或通过电动力引起机械损坏。本节主要内容：7.1.1雷电放电的过程7.1.2雷电参数7.1.3雷击时计算雷电流的等值电路
雷电放电实质上是一种超长气隙的火花放电，它所 产生的雷电流高达数十、甚至数百千安，从而会引 起巨大的电磁效应、机械效应和热效应。 从电力工程的角度来看，最值得我们注意的两个方是： ➢ 雷电放电在电力系统中引起很高的雷电过电压，它是造 成电力系统绝缘故障和停电事故的主要原因之一 ➢ 产生巨大电流，使被击物体炸毁、燃烧、使导体熔断或 通过电动力引起机械损坏。 本节主要内容： 7.1.1 雷电放电的过程 7.1.2 雷电参数 7.1.3 雷击时计算雷电流的等值电路

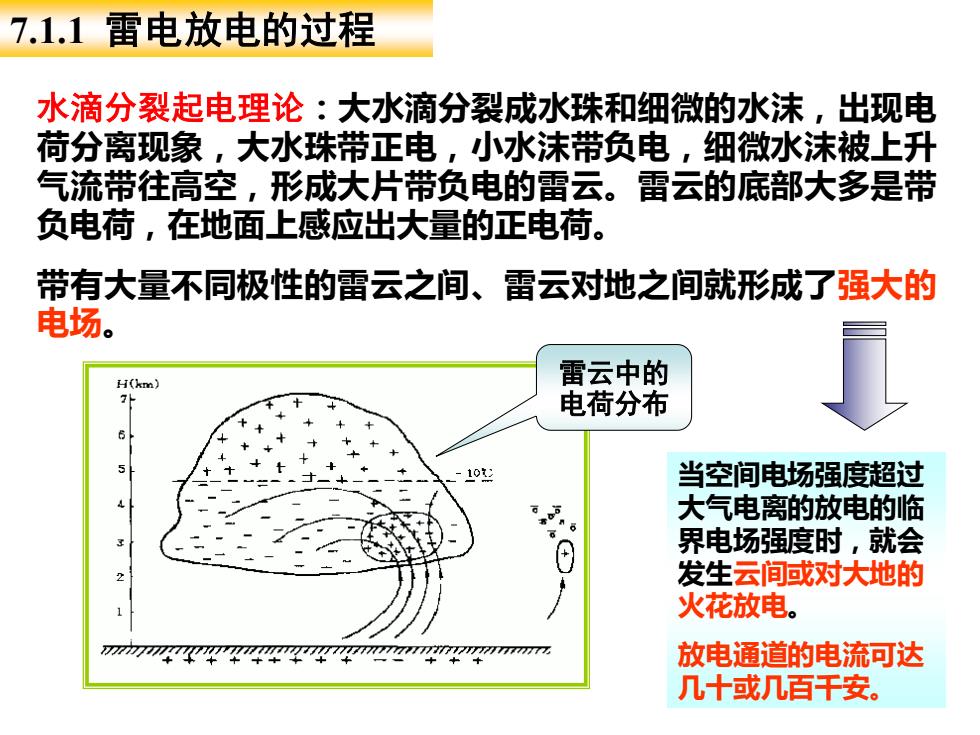

雷电放电的过程7.1.1 7水滴分裂起电理论：大水滴分裂成水珠和细微的水沫，出现电荷分离现象，大水珠带正电，小水沫带负电，细微水沫被上升气流带往高空，形成大片带负电的雷云。雷云的底部大多是带负电荷，在地面上感应出大量的正电荷。带有大量不同极性的雷云之间、雷云对地之间就形成了强大的电场。雷云中的H(km)7H电荷分布65当空间电场强度超过10t2大气电离的放电的临界电场强度时，就会+发生云间或对大地的2火花放电。放电通道的电流可达几十或几百千安
7.1.1 雷电放电的过程 水滴分裂起电理论：大水滴分裂成水珠和细微的水沫，出现电 荷分离现象，大水珠带正电，小水沫带负电，细微水沫被上升 气流带往高空，形成大片带负电的雷云。雷云的底部大多是带 负电荷，在地面上感应出大量的正电荷。 带有大量不同极性的雷云之间、雷云对地之间就形成了强大的 电场。 雷云中的 电荷分布 当空间电场强度超过 大气电离的放电的临 界电场强度时，就会 发生云间或对大地的 火花放电。 放电通道的电流可达 几十或几百千安

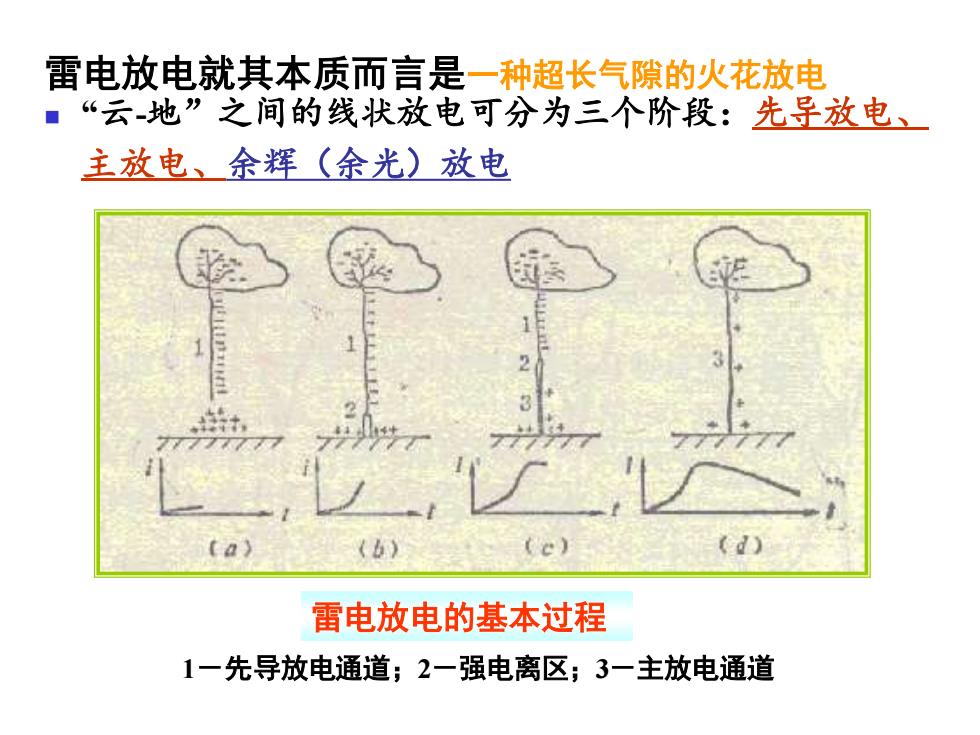

雷电放电就其本质而言是一种超长气隙的火花放电“云-地”之间的线状放电可分为三个阶段：先导放电、主放电、余辉（余光）放电d(a)(b）C雷电放电的基本过程1一先导放电通道：2一强电离区：3一主放电通道
雷电放电就其本质而言是一种超长气隙的火花放电 雷电放电的基本过程 1－先导放电通道；2－强电离区；3－主放电通道 ◼ “云-地”之间的线状放电可分为三个阶段：先导放电、 主放电、余辉（余光）放电
