第3章电路的暂态分析 3.1暂态过程的产生和初始值的确定 3.2一阶电路的零输入响应 33一阶电路的零状态响应 3.4一阶电路的全响应 3.5一阶线性电路暂态分析的三要素法 作业：P623-2、3-3、3-4、3-7、3-15 2019/10/18 1
2019/10/18 1 3.2 一阶电路的零输入响应 3.3 一阶电路的零状态响应 3.4 一阶电路的全响应 3.5 一阶线性电路暂态分析的三要素法 3.1 暂态过程的产生和初始值的确定 第3章 电路的暂态分析 作业：P62 3-2、3-3、3-4、3-7、3-15

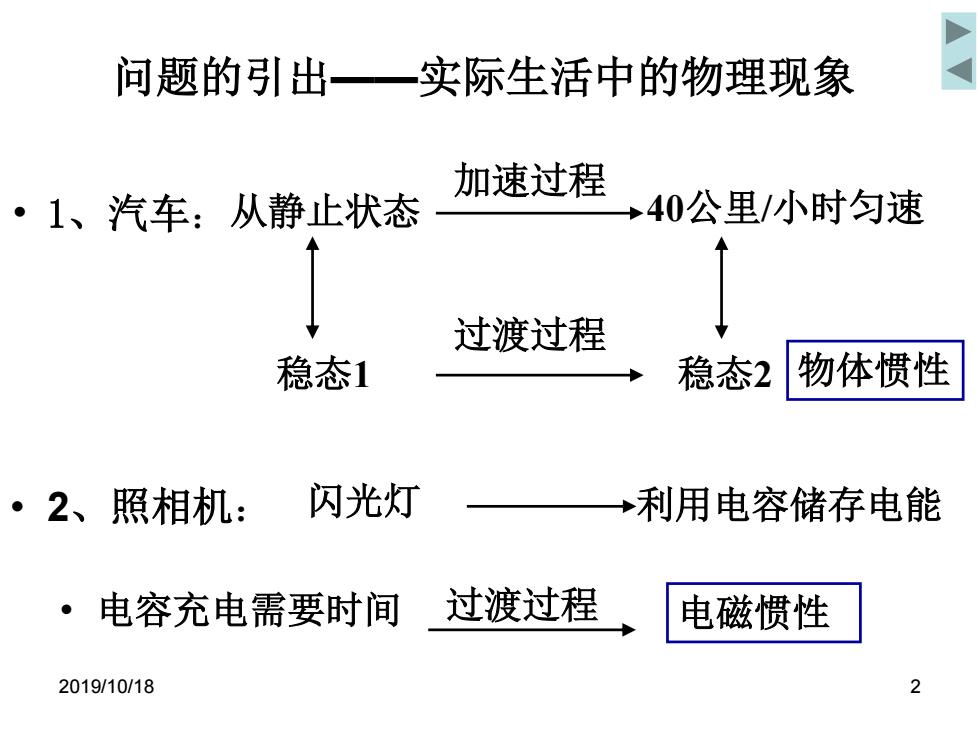

问题的引出一实际生活中的物理现象 加速过程 ·1、汽车：从静止状态 40公里/小时匀速 过渡过程 稳态1 稳态2 物体惯性 ·2、照相机： 闪光灯 利用电容储存电能 ·电容充电需要时间 过渡过程 电磁惯性 2019/10/18 2
2019/10/18 2 问题的引出——实际生活中的物理现象 • 1、汽车： 40公里/小时匀速 稳态1 稳态2 加速过程 过渡过程 • 2、照相机： 利用电容储存电能 • 电容充电需要时间 物体惯性 过渡过程 电磁惯性 从静止状态 闪光灯

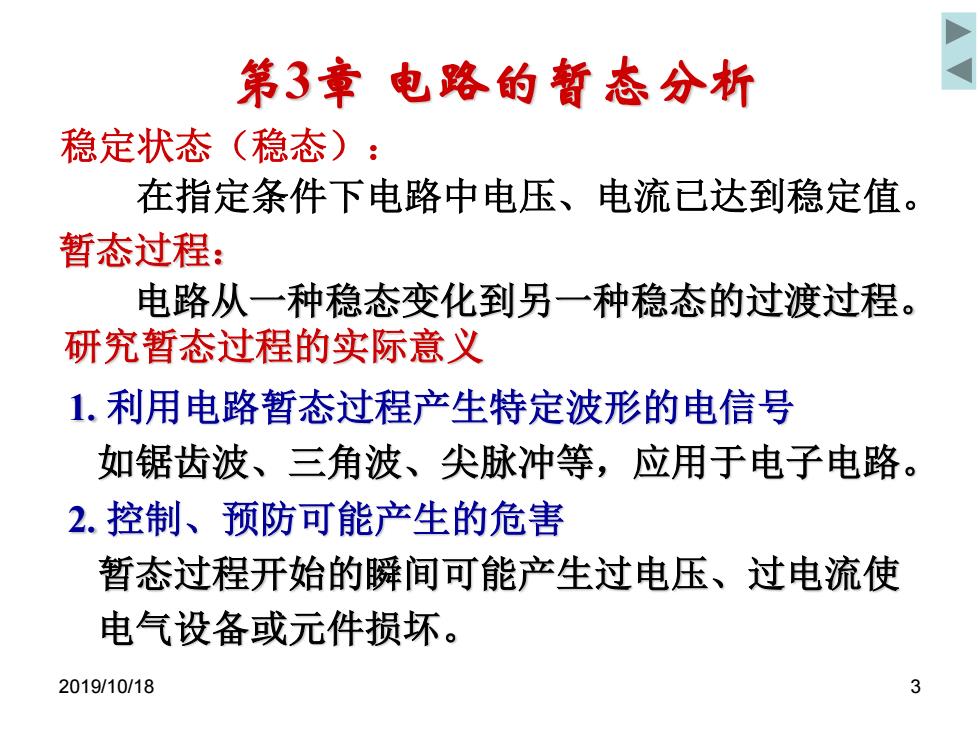

第3章电路的暂态分析 稳定状态（稳态）： 在指定条件下电路中电压、电流已达到稳定值。 暂态过程： 电路从一种稳态变化到另一种稳态的过渡过程。 研究暂态过程的实际意义 1.利用电路暂态过程产生特定波形的电信号 如锯齿波、三角波、尖脉冲等，应用于电子电路。 2.控制、预防可能产生的危害 暂态过程开始的瞬间可能产生过电压、过电流使 电气设备或元件损坏。 2019/10/18 3
2019/10/18 3 稳定状态（稳态）： 在指定条件下电路中电压、电流已达到稳定值。 暂态过程： 电路从一种稳态变化到另一种稳态的过渡过程。 第3章 电路的暂态分析 1. 利用电路暂态过程产生特定波形的电信号 如锯齿波、三角波、尖脉冲等，应用于电子电路。 研究暂态过程的实际意义 2. 控制、预防可能产生的危害 暂态过程开始的瞬间可能产生过电压、过电流使 电气设备或元件损坏

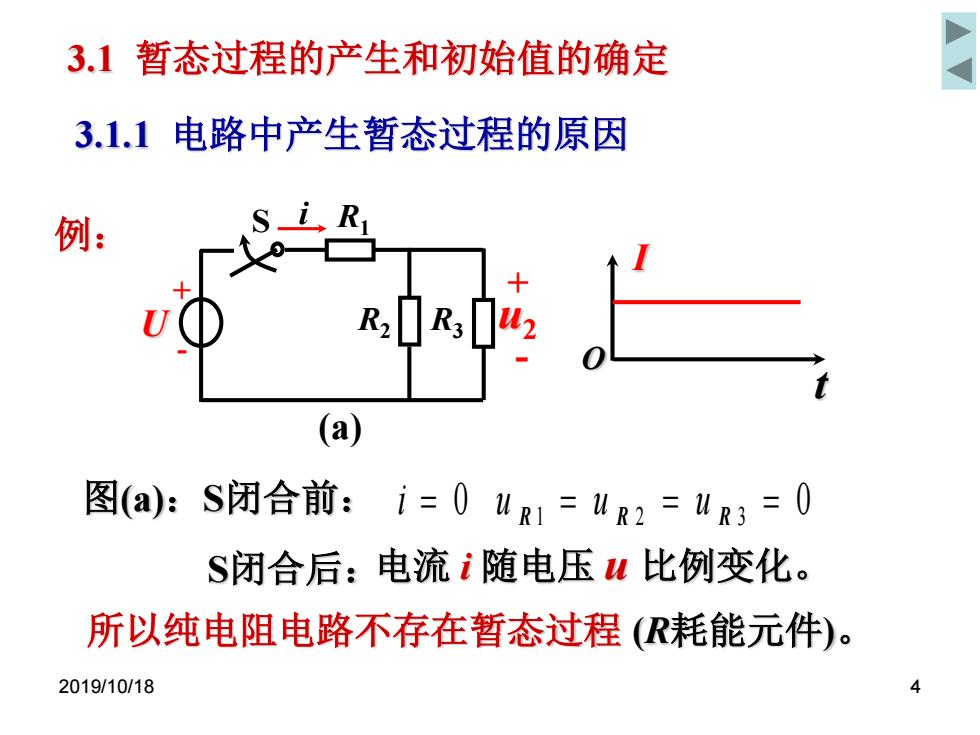

3.1暂态过程的产生和初始值的确定 3.1.1电路中产生暂态过程的原因 例： (a) 图(a):S闭合前：i=0uR1=uLR2=uR3=0 S闭合后：电流i随电压u比例变化。 所以纯电阻电路不存在暂态过程(R耗能元件)。 2019/10/18
2019/10/18 4 3.1 暂态过程的产生和初始值的确定 3.1.1 电路中产生暂态过程的原因 S闭合后：电流 i 随电压 u 比例变化。 所以纯电阻电路不存在暂态过程 (R耗能元件)。 图(a)：S闭合前： 0 0 1 2 3 R R R i u u u 例： t I O (a) S + - U R2 R3 u2 + - R1 i

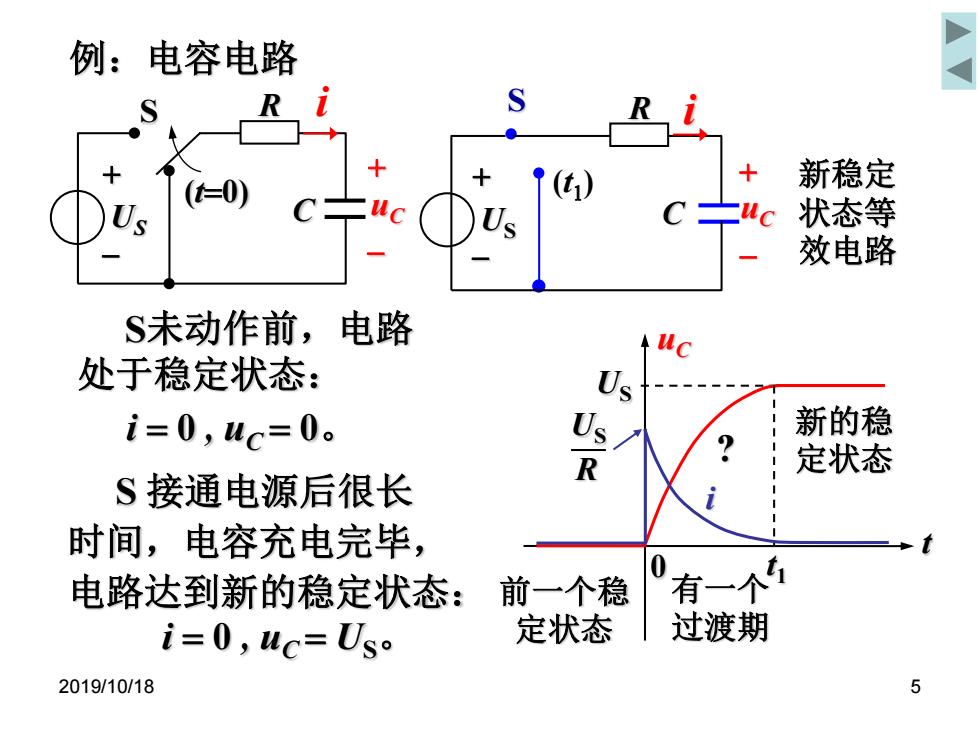

例：电容电路 新稳定 (=0) 状态等 效电路 S未动作前，电路 处于稳定状态： U i=0,uc=0。 新的稳 R 定状态 S接通电源后很长 时间，电容充电完毕， 0 电路达到新的稳定状态： 前一个稳 有一个1 i=0,uc=Uso 定状态 过渡期 2019/10/18 5
2019/10/18 5 例：电容电路 uC i US + - + - S R (t0) C S uC i US + - + - R C (t1 ) S 接通电源后很长 时间，电容充电完毕， 电路达到新的稳定状态： S未动作前，电路 处于稳定状态： i 0 , uC US。 i 0 , uC 0。 ? 有一个 过渡期 0 t uC R US 前一个稳 定状态 US 新的稳 定状态 t1 i 新稳定 状态等 效电路
