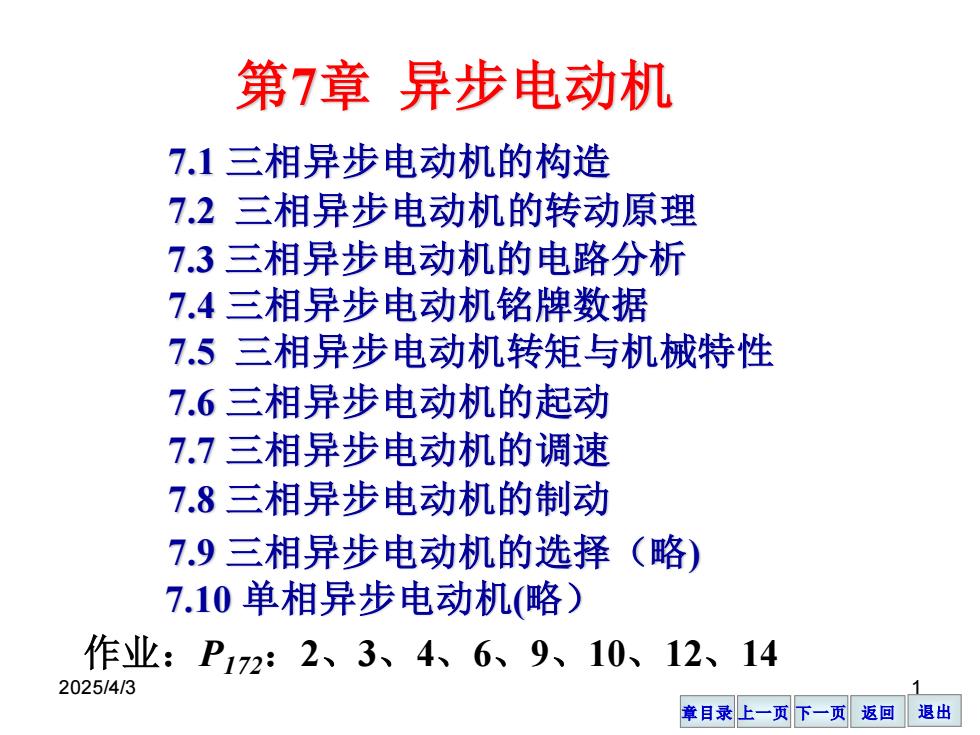

第7章异步电动机 7.1三相异步电动机的构造 7.2三相异步电动机的转动原理 7.3三相异步电动机的电路分析 7.4三相异步电动机铭牌数据 7.5三相异步电动机转矩与机械特性 7.6三相异步电动机的起动 7.7三相异步电动机的调速 7.8三相异步电动机的制动 7.9三相异步电动机的选择（略） 7.10单相异步电动机（略） 作业：P172:2、3、4、6、9、10、12、14 2025/4/3 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 1 7.1 三相异步电动机的构造 第7章 异步电动机 7.2 三相异步电动机的转动原理 7.3 三相异步电动机的电路分析 7.5 三相异步电动机转矩与机械特性 7.6 三相异步电动机的起动 7.7 三相异步电动机的调速 7.8 三相异步电动机的制动 7.4 三相异步电动机铭牌数据 7.9 三相异步电动机的选择（略) 7.10 单相异步电动机(略） 作业：P172：2、3、4、6、9、10、12、14

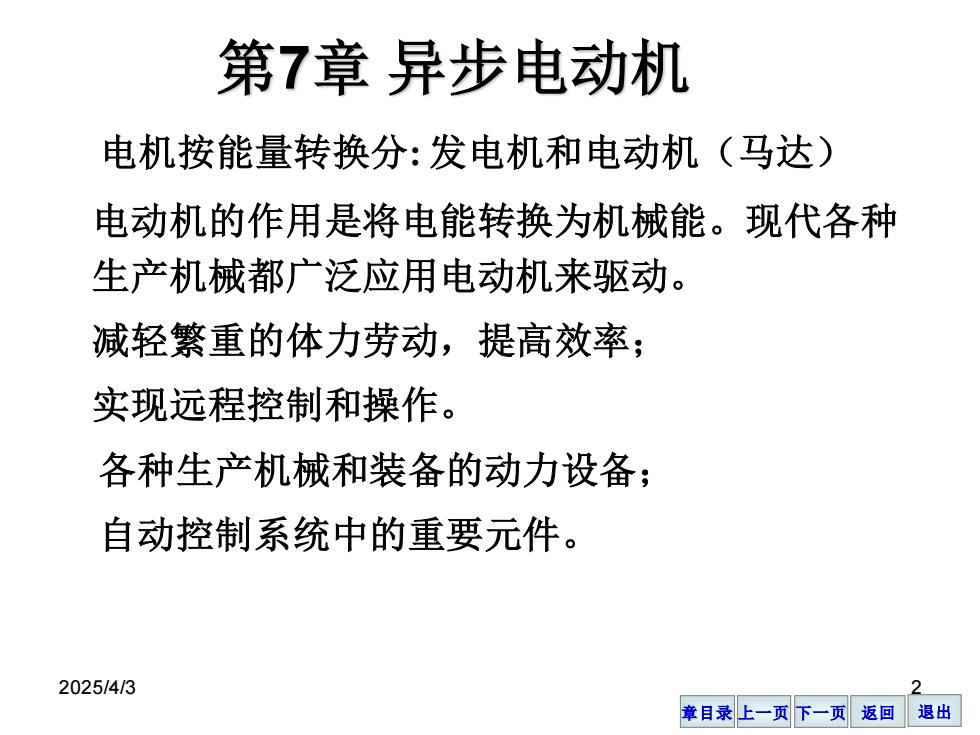

第7章异步电动机 电机按能量转换分：发电机和电动机（马达) 电动机的作用是将电能转换为机械能。现代各种 生产机械都广泛应用电动机来驱动。 减轻繁重的体力劳动，提高效率； 实现远程控制和操作。 各种生产机械和装备的动力设备； 自动控制系统中的重要元件。 2025/4/3 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 2 电机按能量转换分: 发电机和电动机（马达） 电动机的作用是将电能转换为机械能。现代各种 生产机械都广泛应用电动机来驱动。 减轻繁重的体力劳动，提高效率； 实现远程控制和操作。 各种生产机械和装备的动力设备； 自动控制系统中的重要元件。 第7章 异步电动机

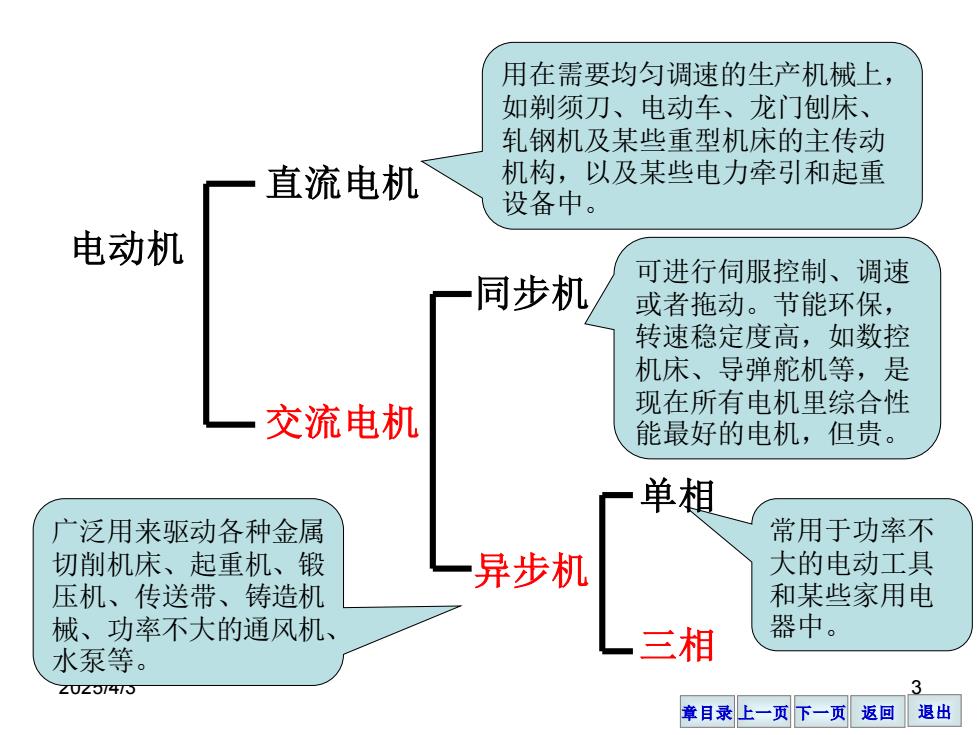

用在需要均匀调速的生产机械上， 如剃须刀、电动车、龙门刨床、 轧钢机及某些重型机床的主传动 直流电机 机构，以及某些电力牵引和起重 设备中。 电动机 可进行伺服控制、调速 同步机 或者拖动。节能环保， 转速稳定度高，如数控 机床、导弹舵机等，是 交流电机 现在所有电机里综合性 能最好的电机，但贵。 单相 广泛用来驱动各种金属 常用于功率不 切削机床、起重机、锻 异步机 大的电动工具 压机、传送带、铸造机 和某些家用电 械、功率不大的通风机、 三相 器中。 水泵等。 Z0Z31413 3 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 3 常用于功率不 大的电动工具 和某些家用电 器中。 用在需要均匀调速的生产机械上， 如剃须刀、电动车、龙门刨床、 轧钢机及某些重型机床的主传动 机构，以及某些电力牵引和起重 直流电机 设备中。 交流电机 电动机 异步机 同步机 三相 单相 广泛用来驱动各种金属 切削机床、起重机、锻 压机、传送带、铸造机 械、功率不大的通风机、 水泵等。 可进行伺服控制、调速 或者拖动。节能环保， 转速稳定度高，如数控 机床、导弹舵机等，是 现在所有电机里综合性 能最好的电机，但贵

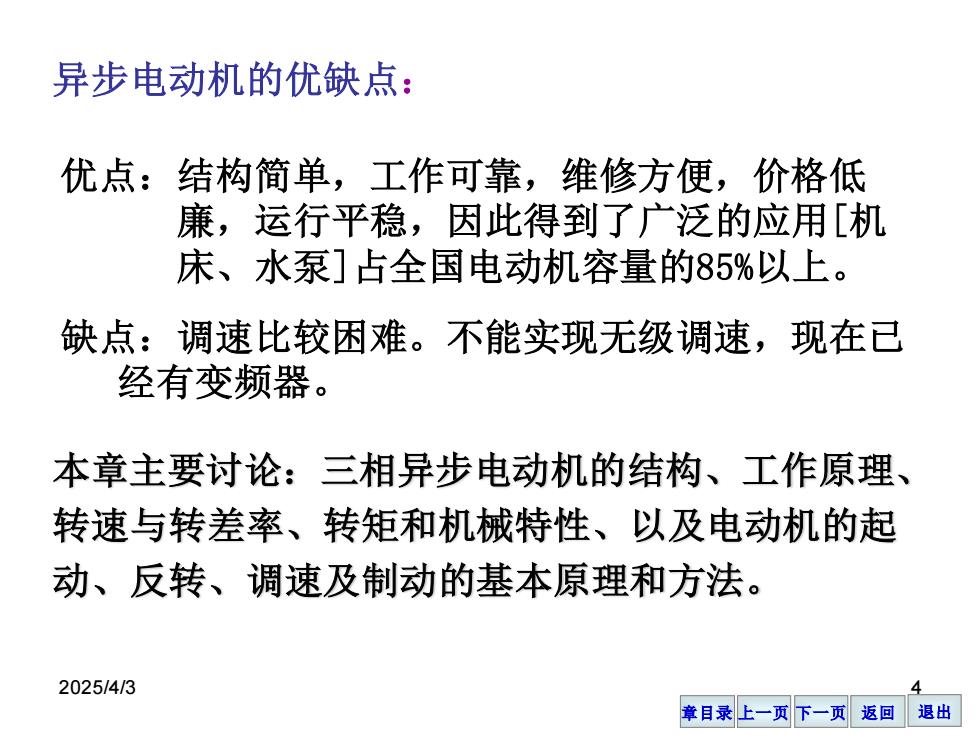

异步电动机的优缺点： 优点：结构简单，工作可靠，维修方便，价格低 廉，运行平稳，因此得到了广泛的应用[机 床、水泵]占全国电动机容量的85%以上。 缺点：调速比较困难。不能实现无级调速，现在已 经有变频器。 本章主要讨论：三相异步电动机的结构、工作原理、 转速与转差率、转矩和机械特性、以及电动机的起 动、反转、调速及制动的基本原理和方法。 2025/4/3 4 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 4 异步电动机的优缺点： 优点：结构简单，工作可靠，维修方便，价格低 廉，运行平稳，因此得到了广泛的应用[机 床、水泵]占全国电动机容量的85%以上。 缺点：调速比较困难。不能实现无级调速，现在已 经有变频器。 本章主要讨论：三相异步电动机的结构、工作原理、 转速与转差率、转矩和机械特性、以及电动机的起 动、反转、调速及制动的基本原理和方法

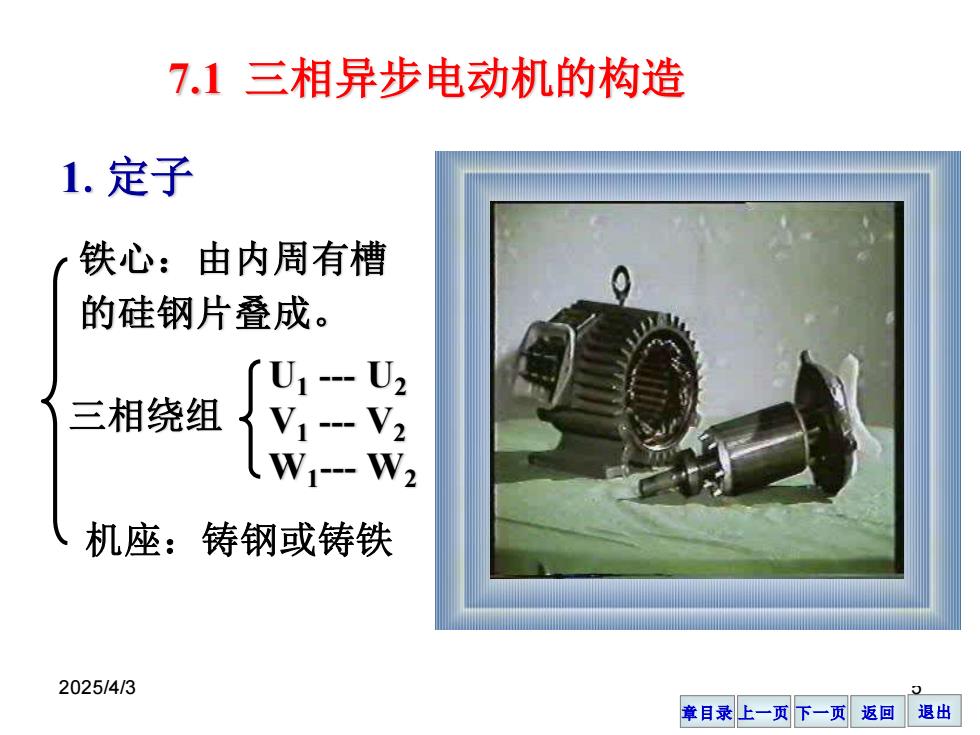

7.1三相异步电动机的构造 1.定子 铁心：由内周有槽 的硅钢片叠成。 U1-U2 三相绕组 -V2 (W1-W2 机座：铸钢或铸铁 2025/4/3 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 2025/4/3 5 1.定子 7.1 三相异步电动机的构造 铁心：由内周有槽 的硅钢片叠成。 U1 - U2 V1 - V2 W1 - W2 三相绕组 机座：铸钢或铸铁
