第4章正孩交流电路 4.1 正弦交流电 4.2 正弦量的相量表示法 4.3单一元件的正弦交流电路 4.4正弦稳态交流电路的计算 4.5 正弦交流电路的功率 4.6功率因数的提高 4.7 正弦交流电路的谐振 P95-98 4、6、8、9、10、14、17、20、21、24 09:41 1
09:41 1 第4章 正弦交流电路 4.2 正弦量的相量表示法 4.4 正弦稳态交流电路的计算 4.1 正弦交流电 4.3 单一元件的正弦交流电路 4.5 正弦交流电路的功率 4.7 正弦交流电路的谐振 4.6 功率因数的提高 P95-98 4、6、8、9、10、14、17、20、21、24

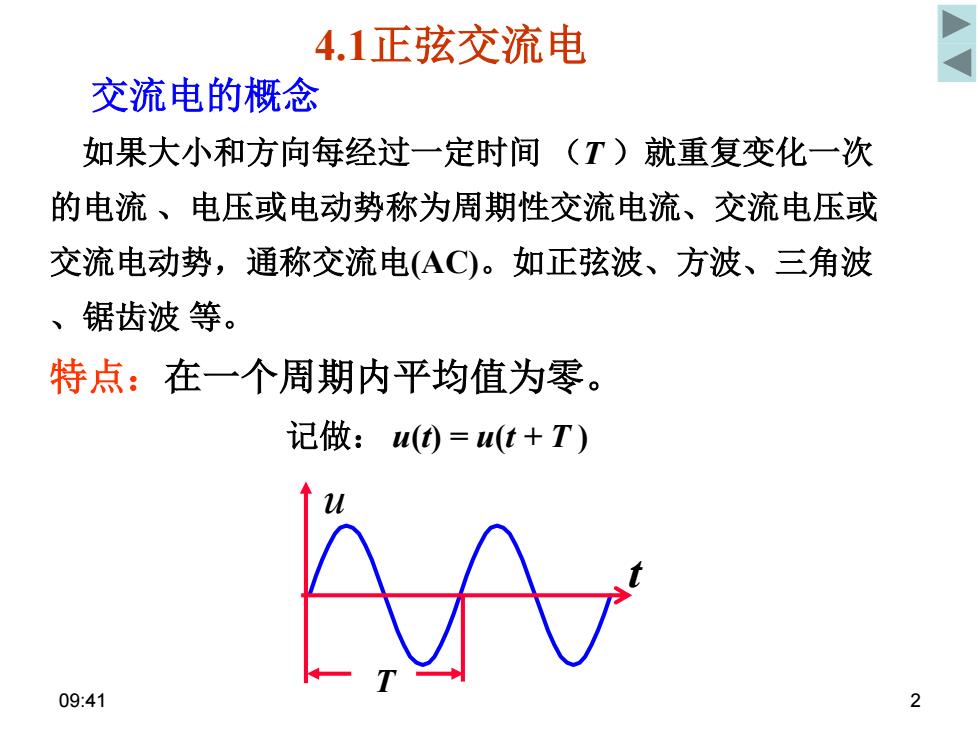

4.1正弦交流电 交流电的概念 如果大小和方向每经过一定时间(T)就重复变化一次 的电流、电压或电动势称为周期性交流电流、交流电压或 交流电动势，通称交流电(AC)。如正弦波、方波、三角波 、锯齿波等。 特点：在一个周期内平均值为零。 记做：u()=u(t+T) 09:41 2
09:41 2 交流电的概念 如果大小和方向每经过一定时间 （T ）就重复变化一次 的电流 、电压或电动势称为周期性交流电流、交流电压或 交流电动势，通称交流电(AC)。如正弦波、方波、三角波 、锯齿波 等。 特点：在一个周期内平均值为零。 记做： u(t) = u(t + T ) 4.1正弦交流电 T u t
正弦量：随时间按正弦规律变化的电压（流）统称正弦量. 正弦交流电路是指含有正弦电源（激励）而且电路各部分 所产生的电压和电流（响应）均按正弦规律变化的电路。 实际方向 优越性： 正半周 负半周 交流发电机发电易于实现； 便于传逾：易于变换； 交流电路进行计 算时，首先也要 便于运算； 规定物理量的正 正弦量变化平滑，在正常情况下不会引方向，然后才能 起过电压，有利于电器设备的运行。 用数字表达式来 描述。 09:41
09:41 3 i u R + _ _ _ 优越性： 交流发电机发电易于实现； 便于传输；易于变换; 便于运算； 正弦量变化平滑，在正常情况下不会引 起过电压，有利于电器设备的运行。 正半周 负半周 i u R + _ 正弦交流电路是指含有正弦电源(激励)而且电路各部分 所产生的电压和电流(响应)均按正弦规律变化的电路。 实 际 方 向 t i 0 正弦量：随时间按正弦规律变化的电压(流)统称正弦量. 交流电路进行计 算时，首先也要 规定物理量的正 方向，然后才能 用数字表达式来 描述

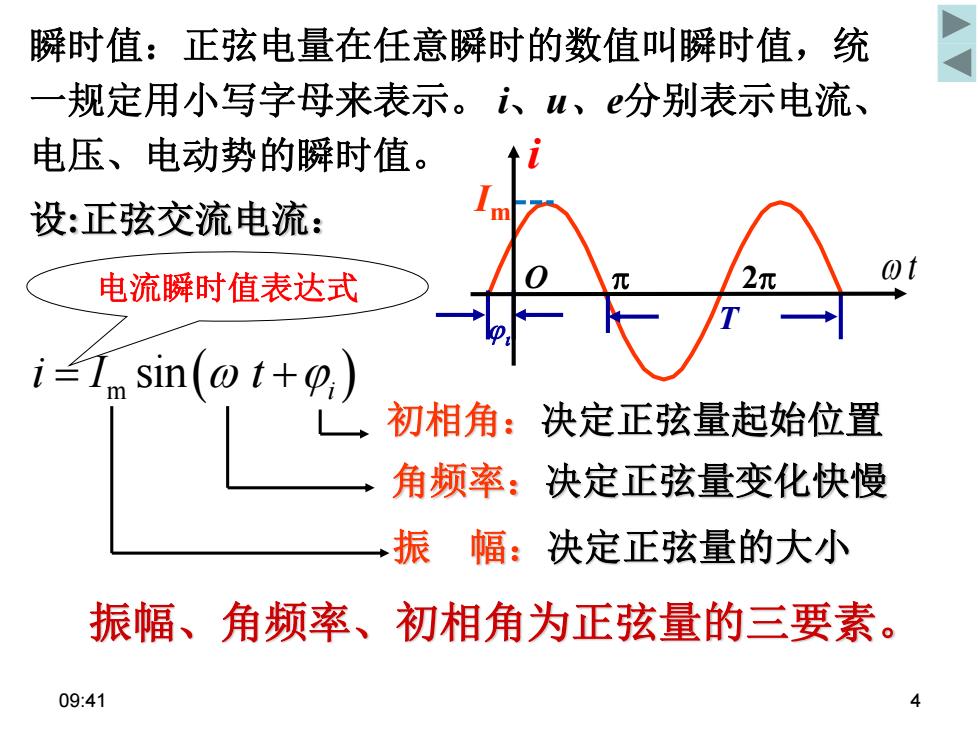

瞬时值：正弦电量在任意瞬时的数值叫瞬时值，统 一规定用小写字母来表示。i、u、e分别表示电流、 电压、电动势的瞬时值。 设：正弦交流电流： @t 电流瞬时值表达式 i兰I sin(ot+p) 初相角：决定正弦量起始位置 角频率：决定正弦量变化快慢 振幅：决定正弦量的大小 振幅、角频率、初相角为正弦量的三要素。 09:41
09:41 4 设:正弦交流电流： 角频率：决定正弦量变化快慢 振 幅：决定正弦量的大小 振幅、角频率、初相角为正弦量的三要素。 初相角：决定正弦量起始位置 i I t m sin i i Im 2 T i O t 电流瞬时值表达式 瞬时值：正弦电量在任意瞬时的数值叫瞬时值，统 一规定用小写字母来表示。 i、u、e分别表示电流、 电压、电动势的瞬时值

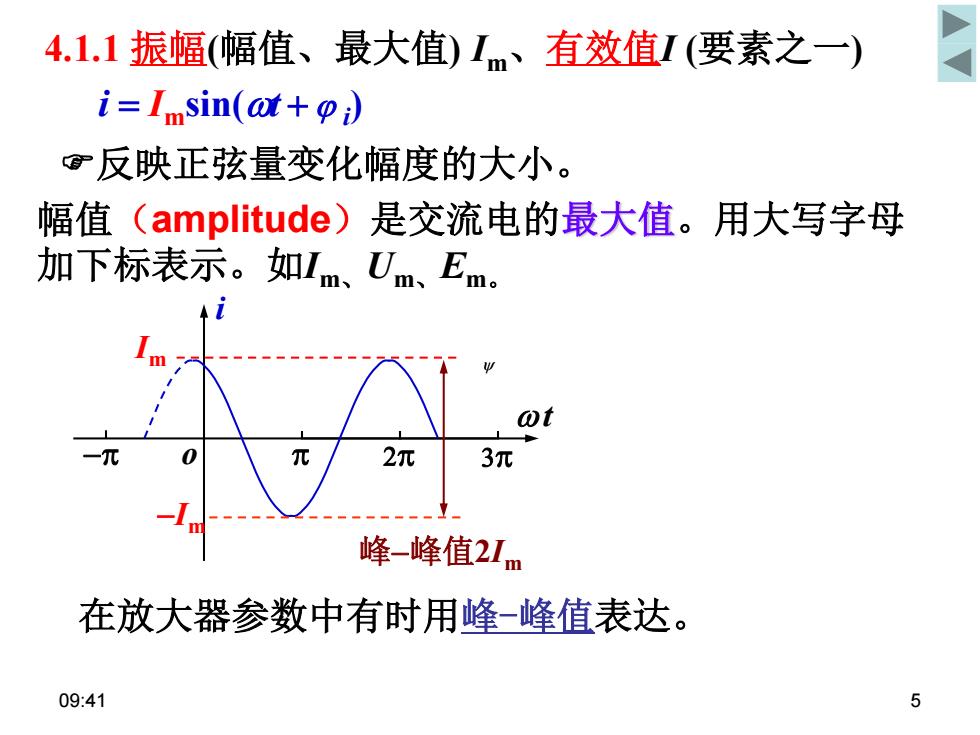

4.1.1振幅（幅值、最大值）Im、有效值/（要素之一） i=Imsin(at+i) 反映正弦量变化幅度的大小。 幅值(amplitude)是交流电的最大值。用大写字母 加下标表示。如lm、Um、Em。 2元 3元 峰-峰值2Im 在放大器参数中有时用峰-峰值表达。 09:41
09:41 5 4.1.1 振幅(幅值、最大值) Im、有效值I (要素之一) 在放大器参数中有时用峰-峰值表达。 o i t - 2 3 Im -Im 峰-峰值2Im i Imsin(t i ) 反映正弦量变化幅度的大小。 幅值（amplitude）是交流电的最大值。用大写字母 加下标表示。如Im、 Um、 Em。
