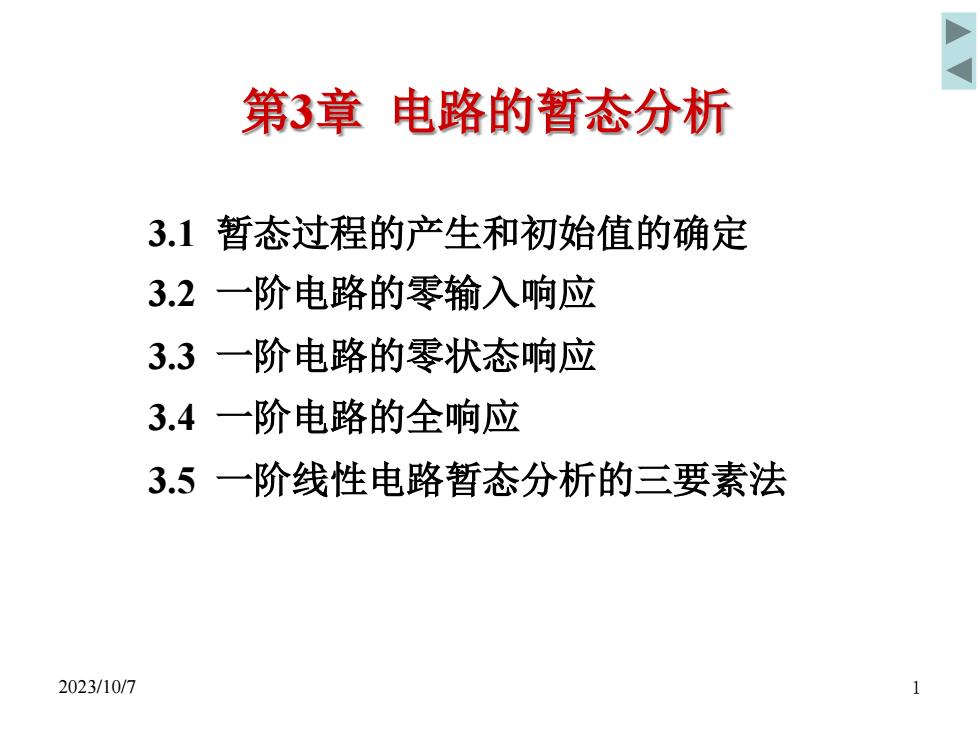

第3章电路的暂态分析3.1暂态过程的产生和初始值的确定3.2 一阶电路的零输入响应3.3一阶电路的零状态响应3.4 一阶电路的全响应3.5一阶线性电路暂态分析的三要素法2023/10/7
2023/10/7 1 3.2 一阶电路的零输入响应 3.3 一阶电路的零状态响应 3.4 一阶电路的全响应 3.5 一阶线性电路暂态分析的三要素法 3.1 暂态过程的产生和初始值的确定 第3章 电路的暂态分析

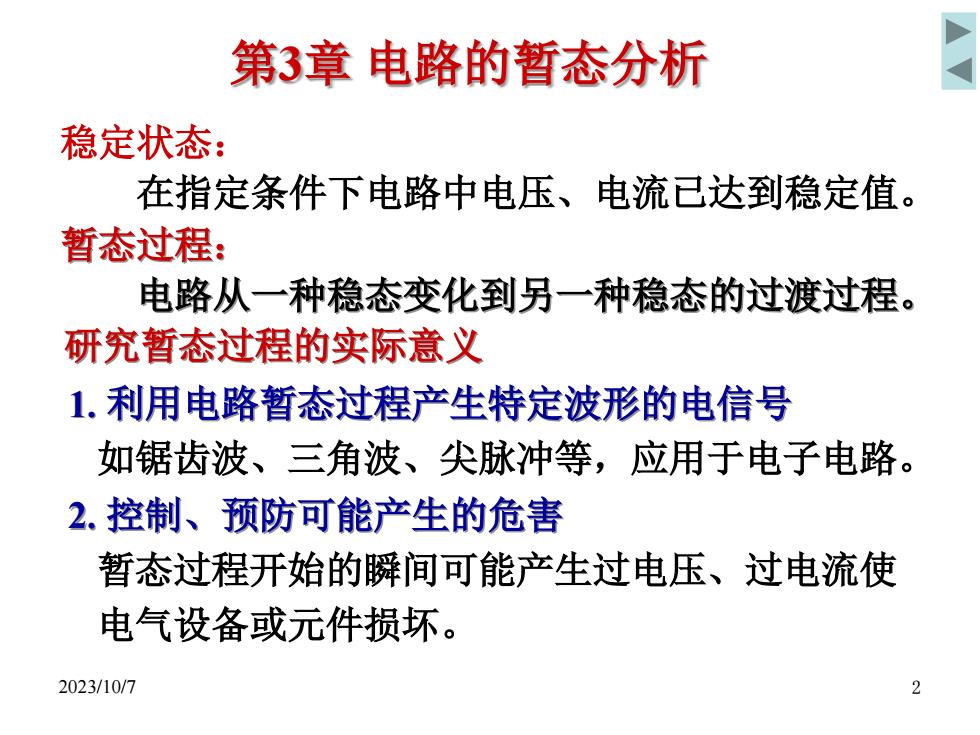

第3章电路的暂态分析稳定状态：在指定条件下电路中电压、电流已达到稳定值。暂态过程：电路从一种稳态变化到另一种稳态的过渡过程研究暂态过程的实际意义1.利用电路暂态过程产生特定波形的电信号如锯齿波、三角波、尖脉冲等，应用于电子电路2.控制、预防可能产生的危害暂态过程开始的瞬间可能产生过电压、过电流使电气设备或元件损坏。22023/10/7
2023/10/7 2 稳定状态： 在指定条件下电路中电压、电流已达到稳定值。 暂态过程： 电路从一种稳态变化到另一种稳态的过渡过程。 第3章 电路的暂态分析 1. 利用电路暂态过程产生特定波形的电信号 如锯齿波、三角波、尖脉冲等，应用于电子电路。 研究暂态过程的实际意义 2. 控制、预防可能产生的危害 暂态过程开始的瞬间可能产生过电压、过电流使 电气设备或元件损坏
3.1暂态过程的产生和初始值的确定电路中产生暂态过程的原因3.1.1R例：XR2R3nt(a)图(a)： 合S前：i=0UR2 = UR3 = 0URI一电流i随电压u比例变化。合S后：所以电阻电路不存在暂态过程(R耗能元件)。32023/10/7
2023/10/7 3 3.1 暂态过程的产生和初始值的确定 3.1.1 电路中产生暂态过程的原因 合S后： 电流 i 随电压 u 比例变化。 所以电阻电路不存在暂态过程 (R耗能元件)。 图(a)：合S前： 例： t I O (a) S + - U R2 R3 u2 + - R1 i

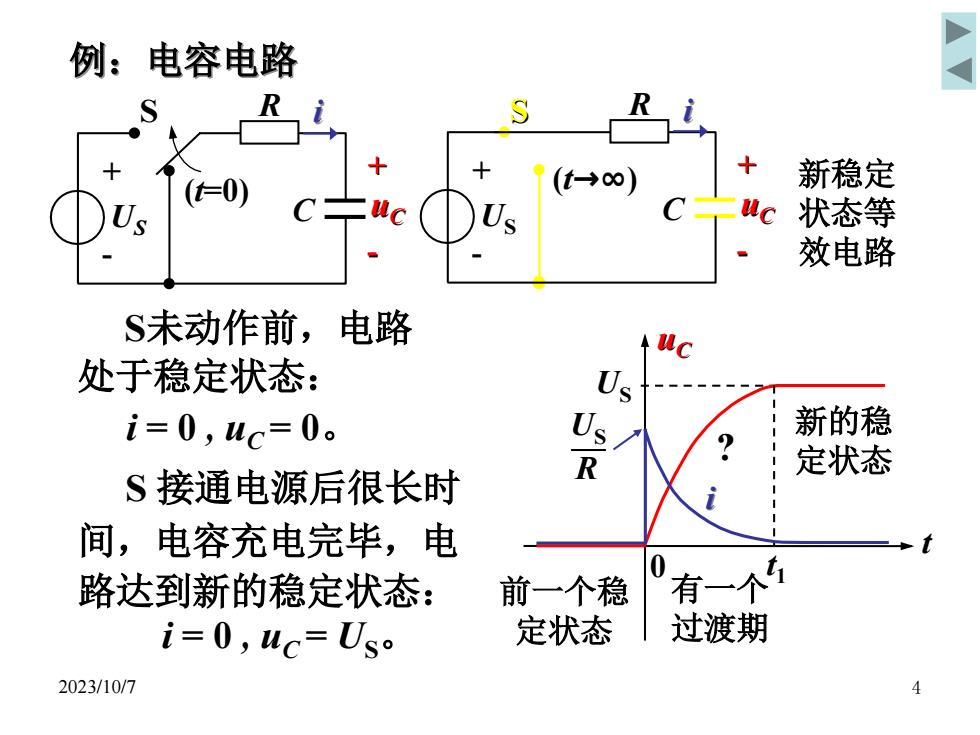

例：电容电路RRSS1?十新稳定(t-→8)(t-0)C二ucue状态等效电路S未动作前，电路uc处于稳定状态：Us新的稳Usi=0, uc=0。？定状态RS接通电源后很长时间，电容充电完毕，电0T有一个路达到新的稳定状态：前一个稳过渡期定状态i= 0, uc= Uso2023/10/74
2023/10/7 4 例：电容电路 uC i US + - + - S R (t=0) C uC i US + - + - S R C (t→∞) S 接通电源后很长时 间，电容充电完毕，电 路达到新的稳定状态： S未动作前，电路 处于稳定状态： i = 0 , uC = US。 i = 0 , uC = 0。 ? 有一个 过渡期 0 t uC R US 前一个稳 定状态 US 新的稳 定状态 t 1 i 新稳定 状态等 效电路

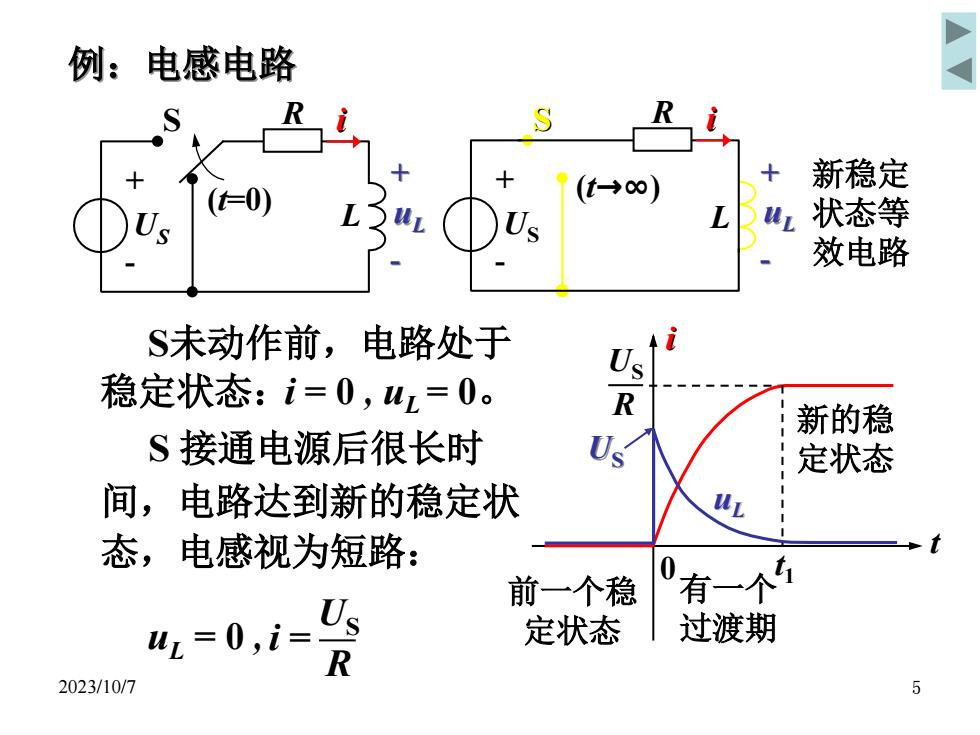

例：电感电路RRS新稳定十(t-8)=0状态等LUiUs效电路S未动作前，电路处于Us稳定状态：i=0，u,=0。R新的稳S接通电源后很长时Us定状态间，电路达到新的稳定状UL态，电感视为短路：0T有一个前一个稳Us过渡期定状态u=0,i=R52023/10/7
2023/10/7 5 例：电感电路 uL i US + - + - S R L (t→∞) S 接通电源后很长时 间，电路达到新的稳定状 态，电感视为短路： S未动作前，电路处于 稳定状态： uL = 0 , i = 0 , uL = 0。 有一个 过渡期 0 t i R US 前一个稳 定状态 US 新的稳 定状态 t 1 uL uL i US + - + - S R (t=0) L US R 新稳定 状态等 效电路 i =
