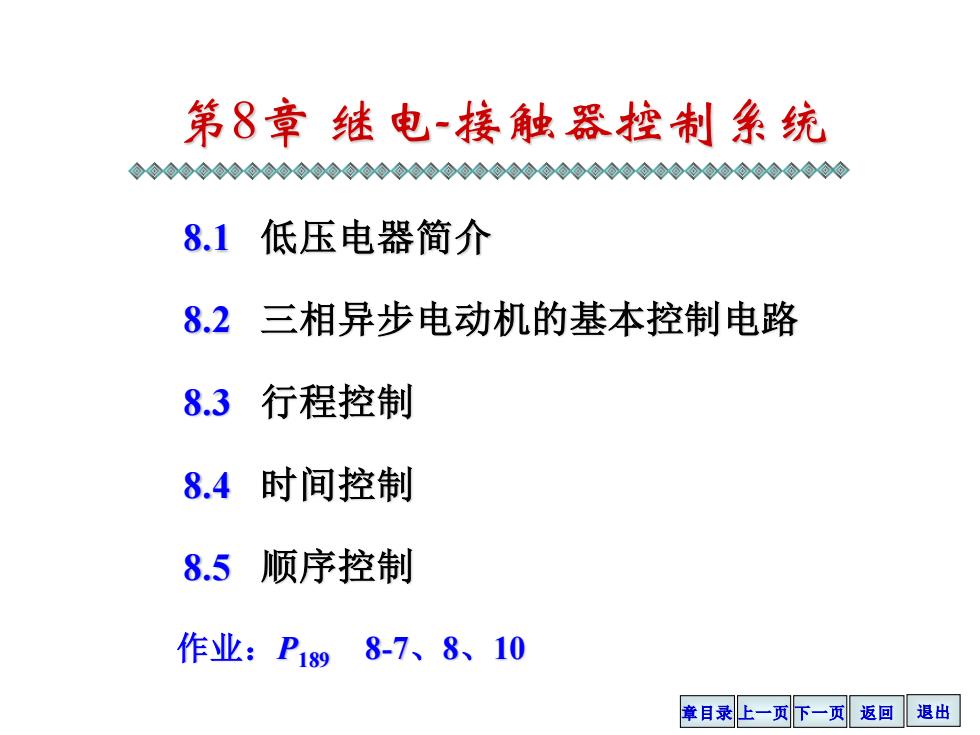

第8章继电~接触器控制统 ◆⊙⊙@⊙⊙@⊙@◇◆⊙◆⊙⊙O◇@0⊙⊙⊙⊙@O⊙⊙@⊙⊙0@@◇◆⊙@⊙⊙O⊙⊙⊙0 8.1低压电器简介 8.2三相异步电动机的基本控制电路 8.3行程控制 8.4时间控制 8.5顺序控制 作业：P189 8-7、8、10 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 第8章 继电-接触器控制系统 8.1 低压电器简介 8.2 三相异步电动机的基本控制电路 8.3 行程控制 8.4 时间控制 8.5 顺序控制 作业：P189 8-7、8、10

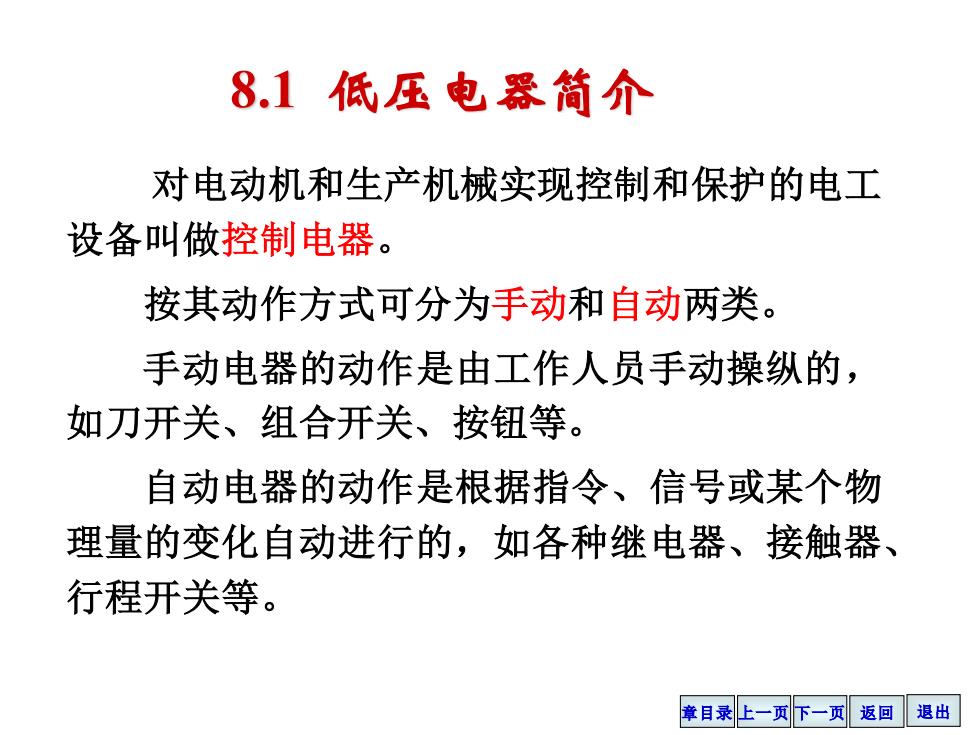

8.1低压电器简介 对电动机和生产机械实现控制和保护的电工 设备叫做控制电器。 按其动作方式可分为手动和自动两类。 手动电器的动作是由工作人员手动操纵的， 如刀开关、组合开关、按钮等。 自动电器的动作是根据指令、信号或某个物 理量的变化自动进行的，如各种继电器、接触器、 行程开关等。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 8.1 低压电器简介 对电动机和生产机械实现控制和保护的电工 设备叫做控制电器。 按其动作方式可分为手动和自动两类。 手动电器的动作是由工作人员手动操纵的， 如刀开关、组合开关、按钮等。 自动电器的动作是根据指令、信号或某个物 理量的变化自动进行的，如各种继电器、接触器、 行程开关等
8.1.1手动电器 输 1、刀开关 熔丝 输出 用途：一般在不频繁操 作的低压电路中用于接 通和切断电源。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 8.1.1 手动电器 1、刀开关 用途：一般在不频繁操 作的低压电路中用于接 通和切断电源

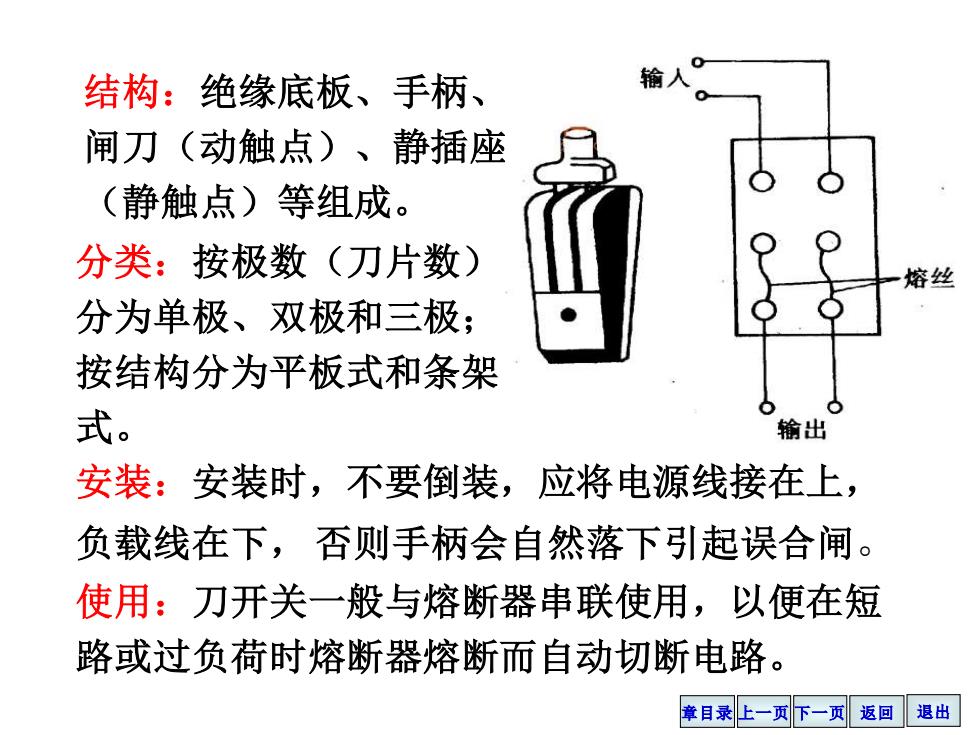

结构：绝缘底板、手柄、 输 闸刀（动触点）、静插座 (静触点)等组成。 分类：按极数（刀片数） 熔丝 分为单极、双极和三极； 按结构分为平板式和条架 式。 输出 安装：安装时，不要倒装，应将电源线接在上， 负载线在下，否则手柄会自然落下引起误合闸。 使用：刀开关一般与熔断器串联使用，以便在短 路或过负荷时熔断器熔断而自动切断电路。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 结构：绝缘底板、手柄、 闸刀（动触点）、静插座 （静触点）等组成。 分类：按极数（刀片数） 分为单极、双极和三极； 按结构分为平板式和条架 式。 安装：安装时，不要倒装，应将电源线接在上， 负载线在下， 否则手柄会自然落下引起误合闸。 使用：刀开关一般与熔断器串联使用，以便在短 路或过负荷时熔断器熔断而自动切断电路

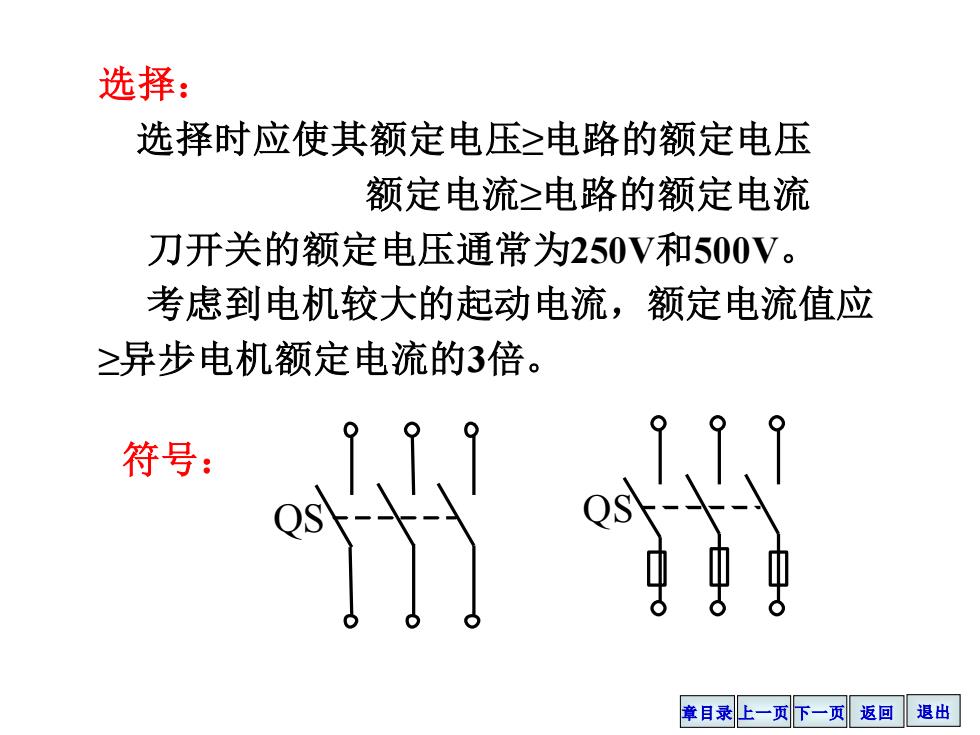

选择： 选择时应使其额定电压≥电路的额定电压 额定电流≥电路的额定电流 刀开关的额定电压通常为250V和500V。 考虑到电机较大的起动电流，额定电流值应 ≥异步电机额定电流的3倍。 符号： 州 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 选择： 选择时应使其额定电压≥电路的额定电压 额定电流≥电路的额定电流 刀开关的额定电压通常为250V和500V。 考虑到电机较大的起动电流，额定电流值应 ≥异步电机额定电流的3倍。 QS 符号： QS
