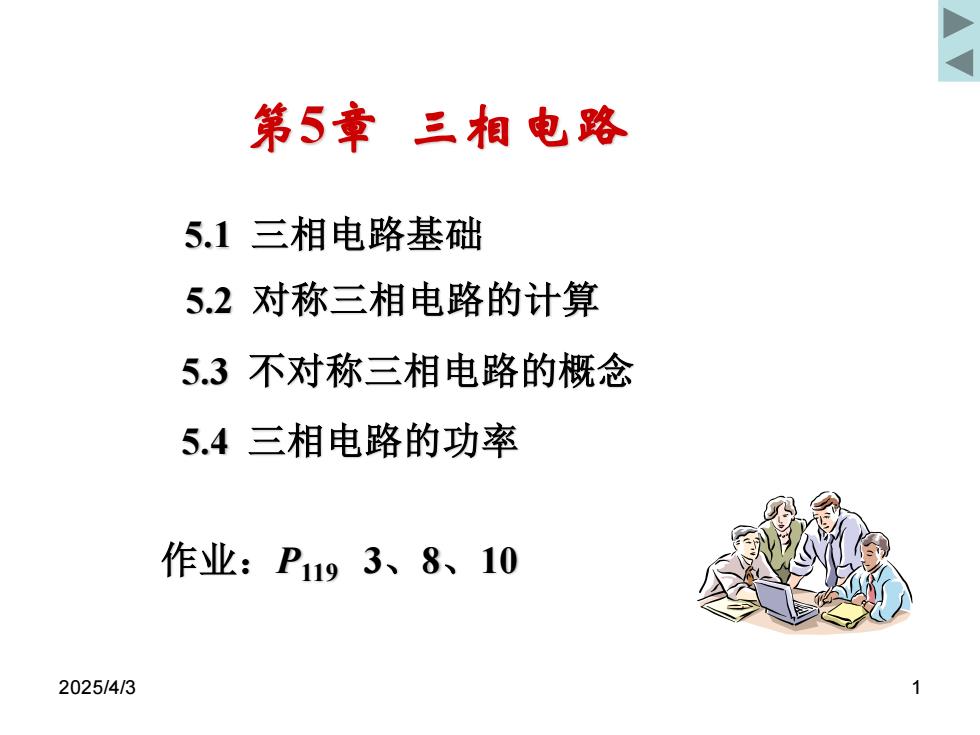

第5章三相电路 5.1三相电路基础 5.2对称三相电路的计算 5.3不对称三相电路的概念 5.4三相电路的功率 作业：P1193、8、10 2025/4/3
2025/4/3 1 第5章 三相电路 5.1 三相电路基础 5.2 对称三相电路的计算 5.3 不对称三相电路的概念 5.4 三相电路的功率 作业：P119 3、8、10

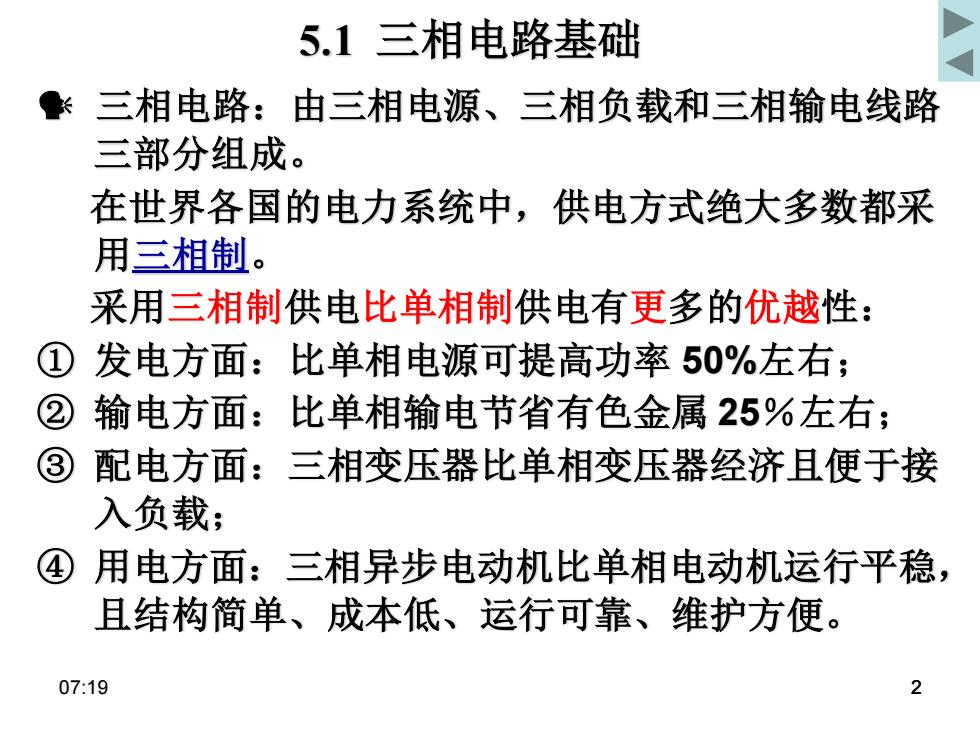

5.1三相电路基础 三相电路：由三相电源、三相负载和三相输电线路 三部分组成。 在世界各国的电力系统中，供电方式绝大多数都采 用三相制。 采用三相制供电比单相制供电有更多的优越性： ①发电方面：比单相电源可提高功率50%左右； ②输电方面： 比单相输电节省有色金属25%左右； ③配电方面：三相变压器比单相变压器经济且便于接 入负载： ④ 用电方面：三相异步电动机比单相电动机运行平稳， 且结构简单、成本低、运行可靠、维护方便。 07:19 2
07:19 2 5.1 三相电路基础 三相电路：由三相电源、三相负载和三相输电线路 三部分组成。 在世界各国的电力系统中，供电方式绝大多数都采 用三相制。 采用三相制供电比单相制供电有更多的优越性： ① 发电方面：比单相电源可提高功率 50%左右； ② 输电方面：比单相输电节省有色金属 25％左右； ③ 配电方面：三相变压器比单相变压器经济且便于接 入负载； ④ 用电方面：三相异步电动机比单相电动机运行平稳， 且结构简单、成本低、运行可靠、维护方便。 2

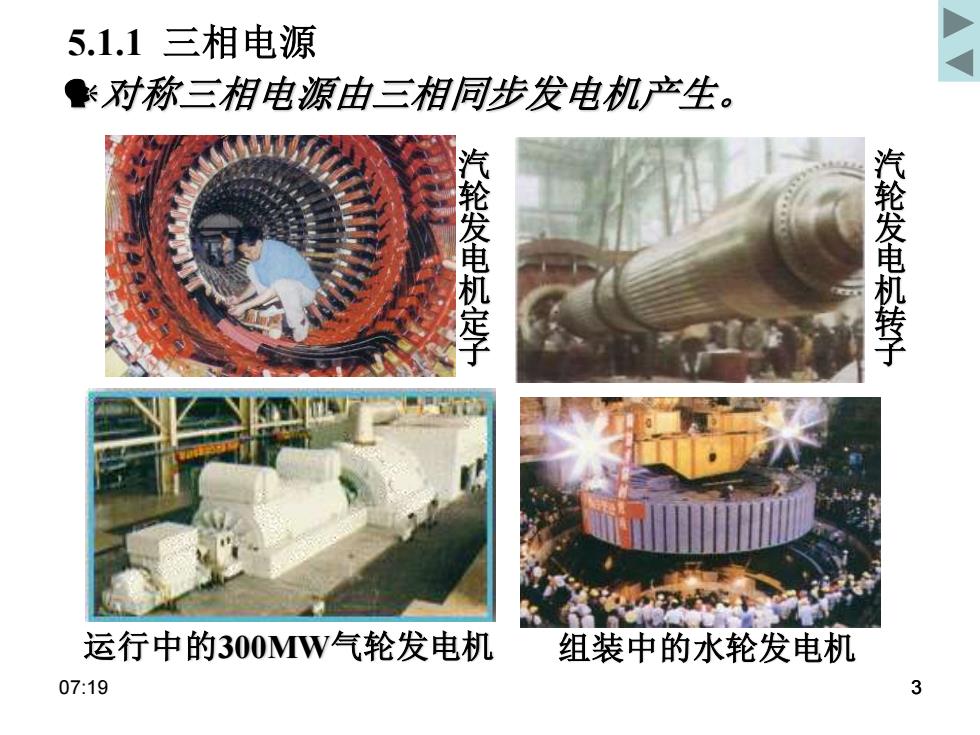

5.1.1三相电源 对称三相电源由三相同步发电机产生。 汽轮发电机定子 汽轮发电机转子 运行中的300MW气轮发电机 组装中的水轮发电机 07:19 3
07:19 3 5.1.1 三相电源 对称三相电源由三相同步发电机产生。 运行中的300MW气轮发电机 组装中的水轮发电机 汽 轮 发 电 机 转 子 汽 轮 发 电 机 定 子 3

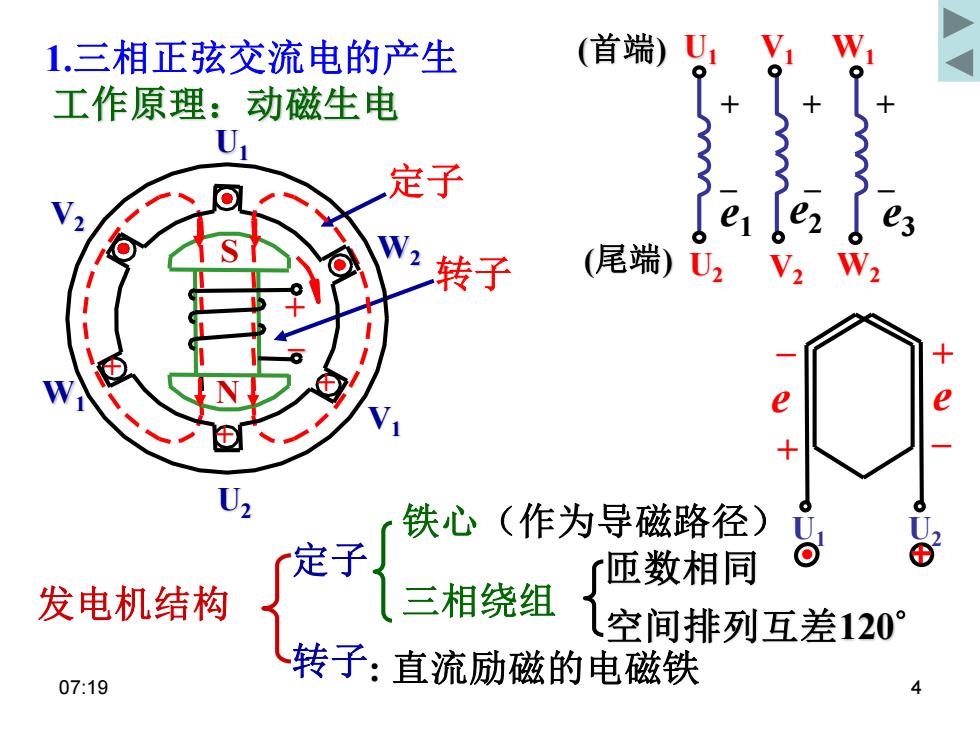

1.三相正弦交流电的产生 (首端)U1 工作原理：动磁生电 定子 e 2 W, 转子 (尾端)U2V2W2 e e 铁心（作为导磁路径) 定子 匝数相同 ò 发电机结构 三相绕组 (空间排列互差120° 07:19 转子：直流励磁的电磁铁
07:19 工作原理：动磁生电 定子 转子 W1 U2 V1 U1 V2 S N + _ + + + W2 + + _ _ e e U1 U2 • (尾端) + e1 e2 e3 (首端) U1 + + – – – U2 V2 V1 W1 W2 1.三相正弦交流电的产生 铁心（作为导磁路径） 三相绕组 匝数相同 空间排列互差120 : 直流励磁的电磁铁 定子 转子 发电机结构 4

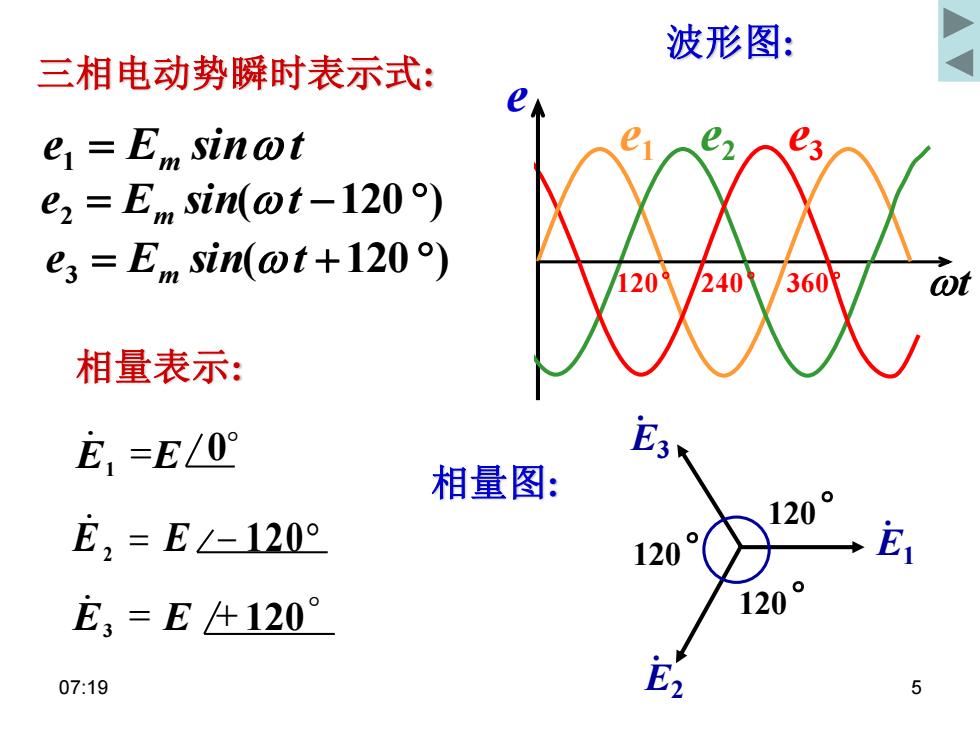

波形图： 三相电动势瞬时表示式： e e=E sinot 3 e2=Em sin(@t-120) e3 E sin(@t+120) A0 360 相量表示： E1=E/0° 相量图： 。 120 E,=E-120° 120° E E,=E什120° 120° 07:19 5
07:19 三相电动势瞬时表示式: e 0 e1 e2 e3 2 120° 240° 360° t e E sin t 1 = m ( 120 ) 2 e = E sin t − m ( 120 ) 3 e = E sin t + m 波形图: 相量表示: = − 120 E 2 E E 3 = E + 120° 相量图: E2 E1 . . 120° 120° 120° E3 . E 1 =E 0° 5
