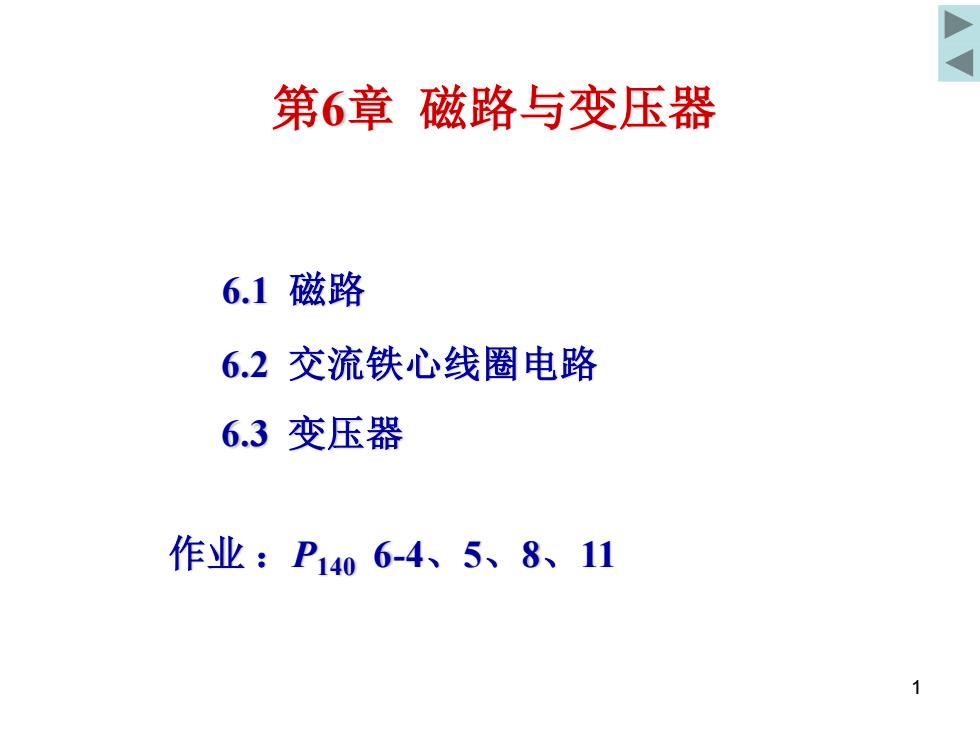

第6章磁路与变压器 6.1磁路 6.2交流铁心线圈电路 6.3变压器 作业：P1406-4、5、8、11 1
2025/4/3 1 第6章 磁路与变压器 6.2 交流铁心线圈电路 6.3 变压器 6.1 磁路 作业 ：P140 6-4、5、8、11
本章将介绍与磁路有关的电路问题。 。1 在电工技术中不仅要讨论电路问题，还将讨论磁路问 题。因为很多电工设备与电路和磁路都有关系，如电 动机、变压器、电磁铁及电工测量仪表等。 ·磁路问题与磁场有关，与磁介质有关，但磁场往往与 电流相关联，所以本章将研究磁路和电路的关系及磁 和电的关系。 ·本章讨论对象将以变压器和电磁铁为主，重点研究其 电磁特性，为以后研究电动机的基本特性作基础。 06:57
本章将介绍与磁路有关的电路问题。 • 在电工技术中不仅要讨论电路问题，还将讨论磁路问 题。因为很多电工设备与电路和磁路都有关系，如电 动机、变压器、电磁铁及电工测量仪表等。 • 磁路问题与磁场有关，与磁介质有关，但磁场往往与 电流相关联，所以本章将研究磁路和电路的关系及磁 和电的关系。 • 本章讨论对象将以变压器和电磁铁为主，重点研究其 电磁特性，为以后研究电动机的基本特性作基础。 06:57 2

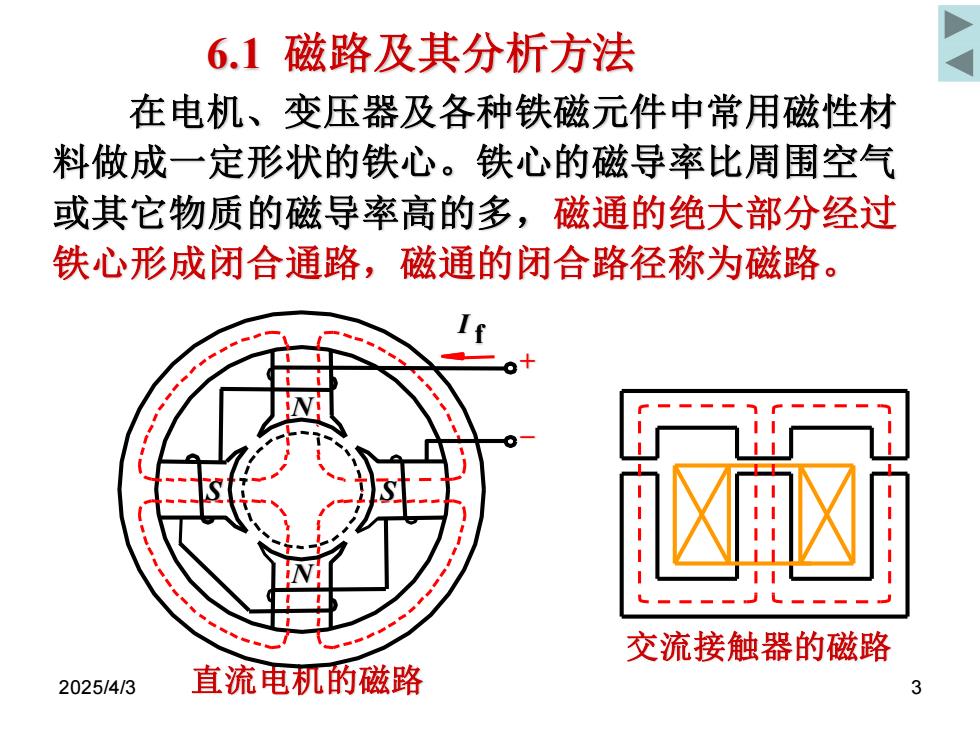

6.1磁路及其分析方法 在电机、变压器及各种铁磁元件中常用磁性材 料做成一定形状的铁心。铁心的磁导率比周围空气 或其它物质的磁导率高的多，磁通的绝大部分经过 铁心形成闭合通路，磁通的闭合路径称为磁路。 交流接触器的磁路 2025/4/3 直流电机的磁路 3
2025/4/3 直流电机的磁路 3 交流接触器的磁路 _ + N S N S I f 在电机、变压器及各种铁磁元件中常用磁性材 料做成一定形状的铁心。铁心的磁导率比周围空气 或其它物质的磁导率高的多，磁通的绝大部分经过 铁心形成闭合通路，磁通的闭合路径称为磁路。 6.1 磁路及其分析方法

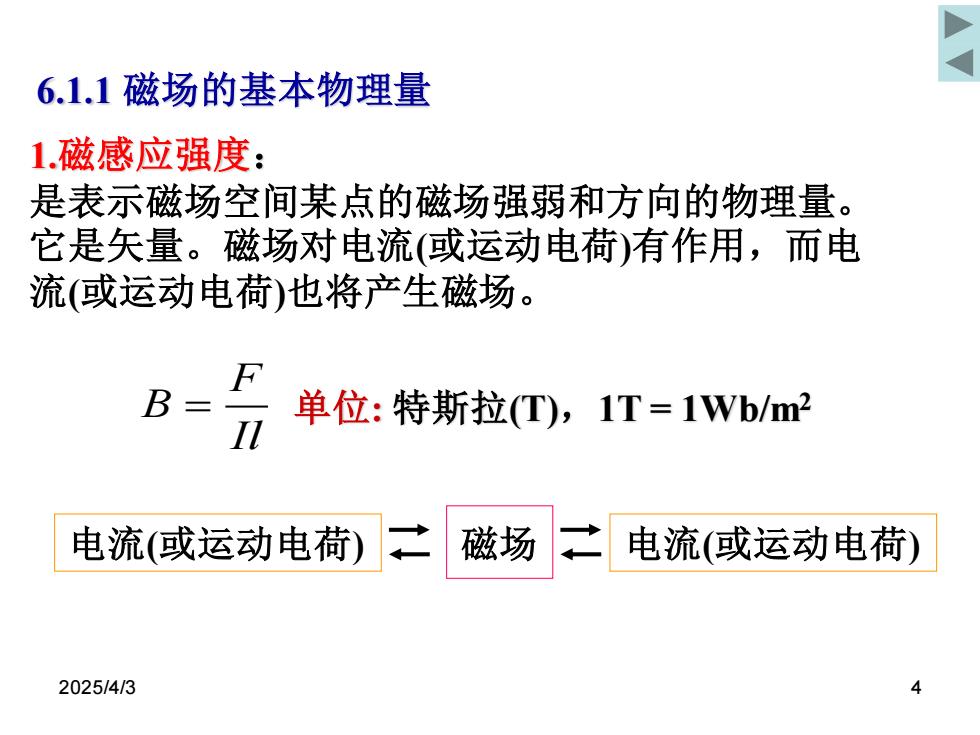

6.1.1磁场的基本物理量 1磁感应强度： 是表示磁场空间某点的磁场强弱和方向的物理量。 它是矢量。磁场对电流（或运动电荷）有作用，而电 流（或运动电荷）也将产生磁场。 F B 单位：特斯拉(T),1T=1Wb/m2 l 电流（或运动电荷）二 磁场 之 电流（或运动电荷） 2025/4/3
2025/4/3 4 6.1.1 磁场的基本物理量 1.磁感应强度： 是表示磁场空间某点的磁场强弱和方向的物理量。 它是矢量。磁场对电流(或运动电荷)有作用，而电 流(或运动电荷)也将产生磁场。 F B Il = 单位: 特斯拉(T)，1T = 1Wb/m2 电流(或运动电荷) 磁场 电流(或运动电荷)

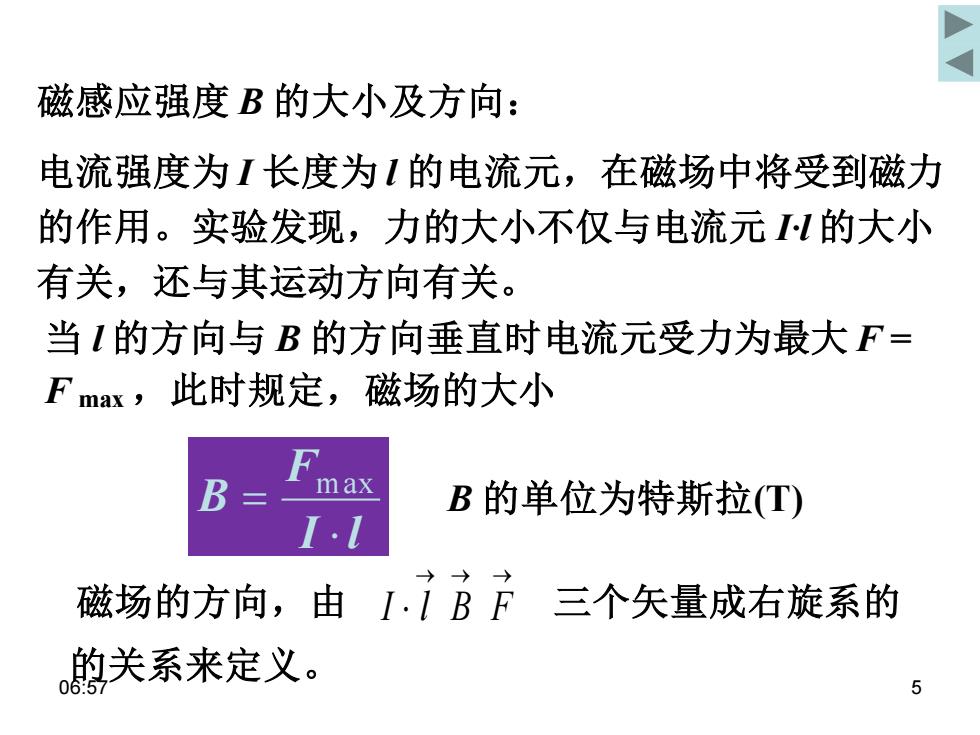

磁感应强度B的大小及方向： 电流强度为I长度为1的电流元，在磁场中将受到磁力 的作用。实验发现，力的大小不仅与电流元的大小 有关，还与其运动方向有关。 当1的方向与B的方向垂直时电流元受力为最大F= Fmax,此时规定，磁场的大小 B max B的单位为特斯拉(T) I.l 磁场的方向，由1iBF三个矢量成右旋系的 煦关系来定义。 5
磁感应强度 B 的大小及方向： 电流强度为 I 长度为 l 的电流元，在磁场中将受到磁力 的作用。实验发现，力的大小不仅与电流元 I·l 的大小 有关，还与其运动方向有关。 I l F B = max 当 l 的方向与 B 的方向垂直时电流元受力为最大 F = F max ，此时规定，磁场的大小 磁场的方向，由 三个矢量成右旋系的 → → → I l B F 的关系来定义。 B 的单位为特斯拉(T) 06:57 5
