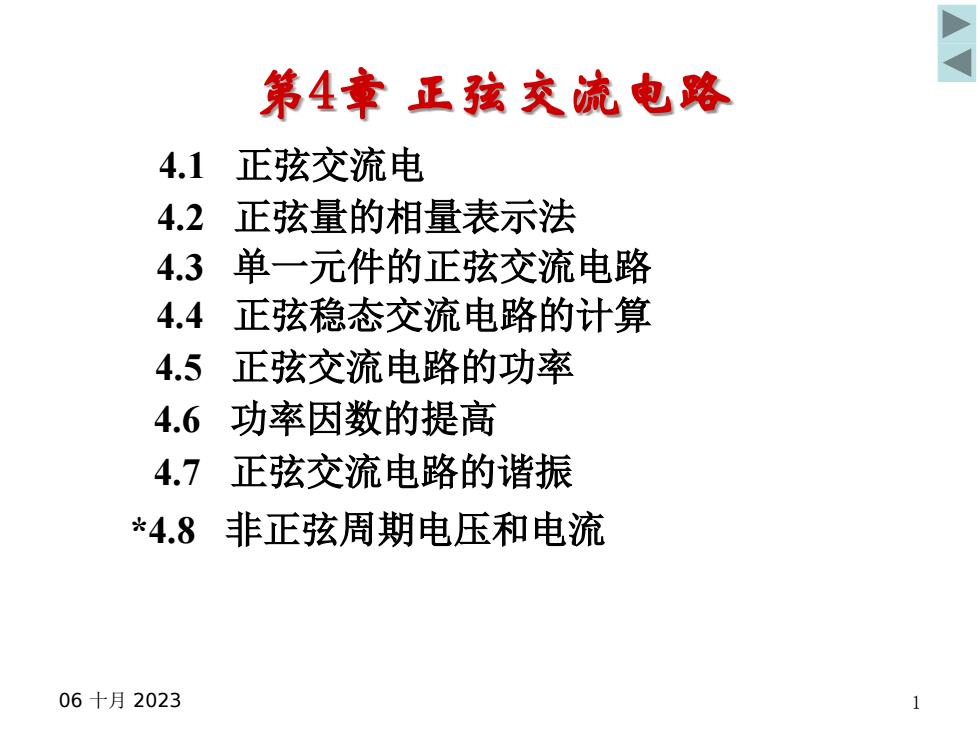

第4章 正弦交流电路4.1正弦交流电4.2正弦量的相量表示法4.3单一元件的正弦交流电路4.4正弦稳态交流电路的计算4.5正弦交流电路的功率4.6功率因数的提高4.7正弦交流电路的谐振*4.8非正弦周期电压和电流06十月2023
06十月2023 1 第4章 正弦交流电路 4.2 正弦量的相量表示法 4.4 正弦稳态交流电路的计算 4.1 正弦交流电 4.3 单一元件的正弦交流电路 4.5 正弦交流电路的功率 *4.8 非正弦周期电压和电流 4.7 正弦交流电路的谐振 4.6 功率因数的提高

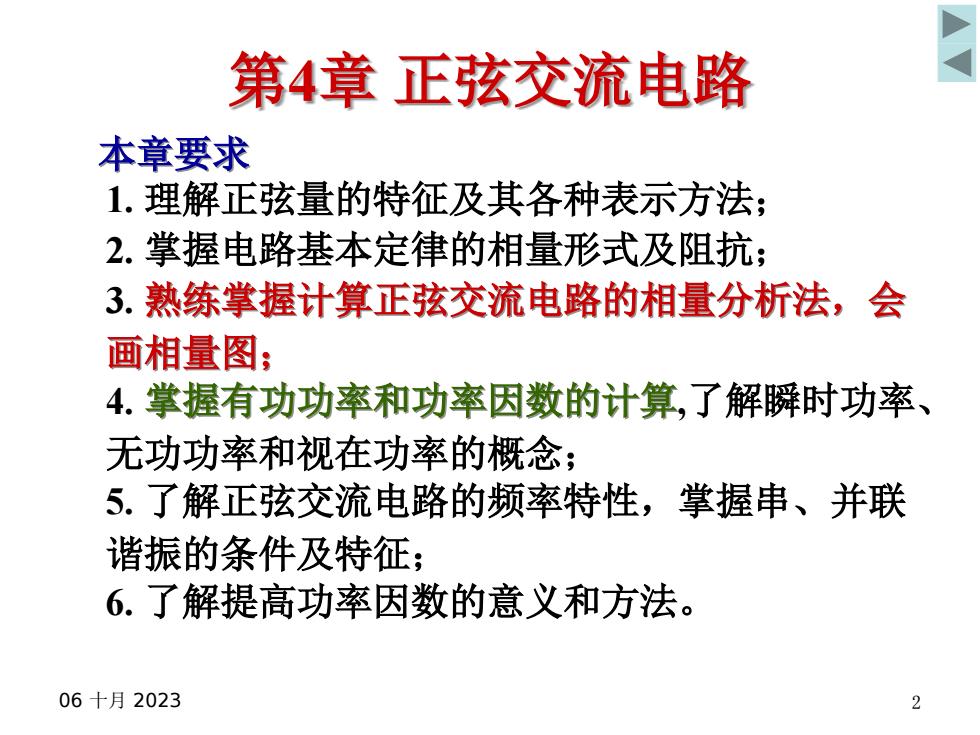

第4章正弦交流电路本章要求1.理解正弦量的特征及其各种表示方法2.掌握电路基本定律的相量形式及阻抗3.熟练掌握计算正弦交流电路的相量分析法，会画相量图：4.掌握有功功率和功率因数的计算，了解瞬时功率无功功率和视在功率的概念：5．了解正弦交流电路的频率特性，掌握串、并联谐振的条件及特征；6.了解提高功率因数的意义和方法06十月20232
06十月2023 2 第4章 正弦交流电路 1. 理解正弦量的特征及其各种表示方法； 2. 掌握电路基本定律的相量形式及阻抗； 3. 熟练掌握计算正弦交流电路的相量分析法，会 画相量图； 4. 掌握有功功率和功率因数的计算,了解瞬时功率、 无功功率和视在功率的概念； 5. 了解正弦交流电路的频率特性，掌握串、并联 谐振的条件及特征； 6. 了解提高功率因数的意义和方法。 本章要求

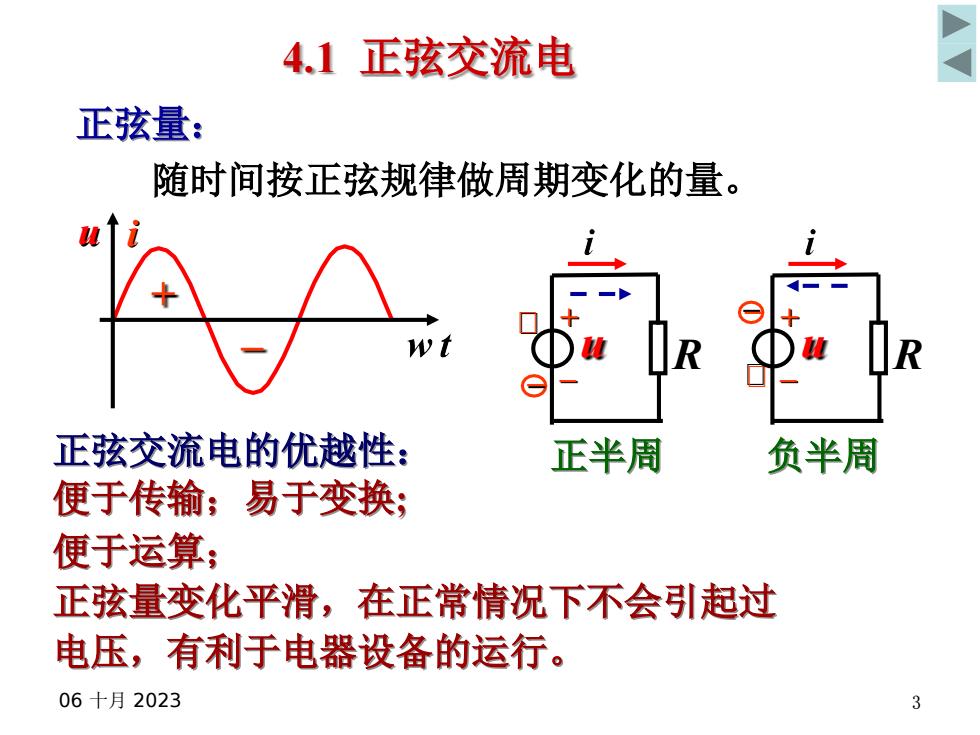

4.1正弦交流电正弦量：随时间按正弦规律做周期变化的量。0福DLuWRR-正弦交流电的优越性：正半周负半周便于传输；易于变换；便于运算：正弦量变化平滑，在正常情况下不会引起过电压，有利于电器设备的运行。06十月20233
06十月2023 3 4.1 正弦交流电 正弦量： 随时间按正弦规律做周期变化的量。 u R + _ _ + _ _ 正弦交流电的优越性： 便于传输；易于变换; 便于运算； 正弦量变化平滑，在正常情况下不会引起过 电压，有利于电器设备的运行。 正半周 负半周 u R + _ u i

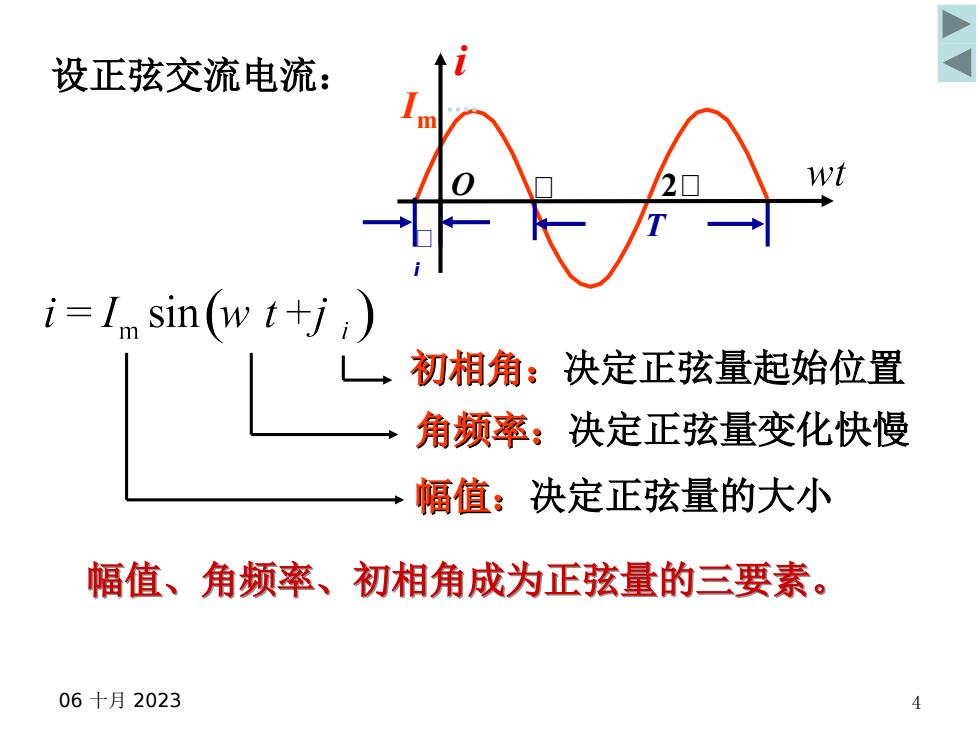

设正弦交流电流wt0-1i=Im sin(w t+j;)初相角：决定正弦量起始位置角频率：决定正弦量变化快慢幅值：决定正弦量的大小幅值、角频率、初相角成为正弦量的三要素。06十月20234
06十月2023 4 设正弦交流电流： 角频率：决定正弦量变化快慢 幅值：决定正弦量的大小 幅值、角频率、初相角成为正弦量的三要素。 初相角：决定正弦量起始位置 i Im 2 T i O
有效值I(要素之一)4.1.1 振幅(幅值、最大值)Imi = Imsin(wt + f,)=/ 2 I sin(wt + f)口反映正弦量变化幅度的大小。w tp2p3p0峰-峰值2I.在放大器参数中有时用峰一峰值表达。06十月20235
06十月2023 5 4.1.1 振幅(幅值、最大值) Im、有效值I (要素之一) o i w t -p p 2p 3p Im -Im 在放大器参数中有时用峰-峰值表达。 峰-峰值2Im i = Imsin(wt + fi )= 2 Isin(wt + fi ) 反映正弦量变化幅度的大小
