第1章电路的基本概念与基本定律1.1电路的作用与组成部分1.2电路模型1.3 日电路的基本物理量1.4电路的基本元件1.5电源有载工作、开路与短路基尔霍夫定律1.61.7电路中电位的概念及计算2

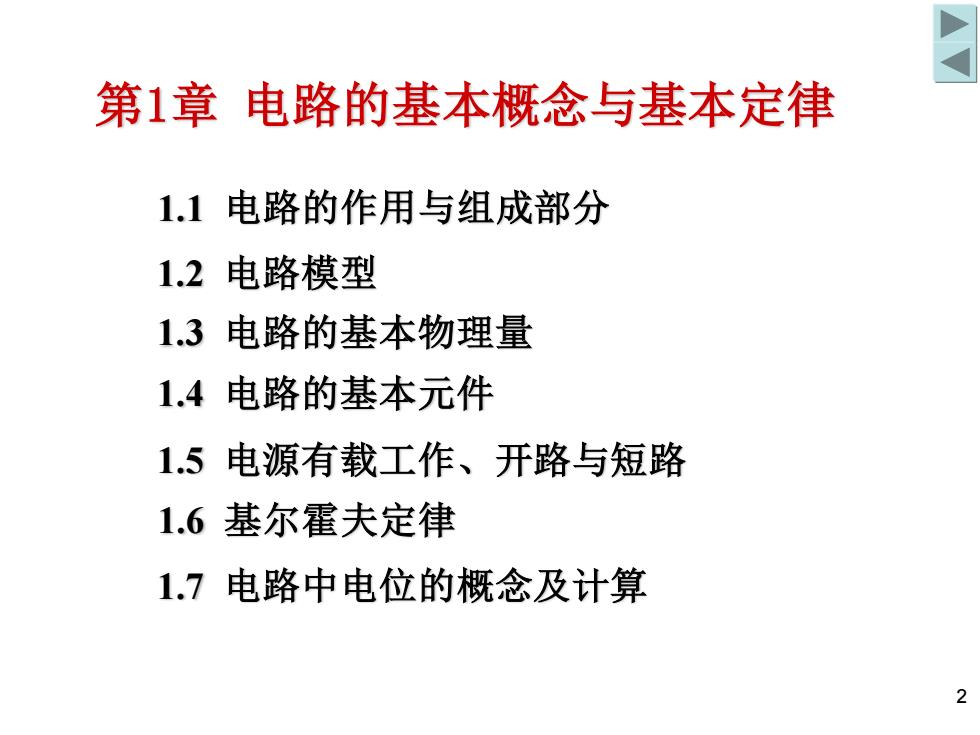

2 第1章 电路的基本概念与基本定律 1.1 电路的作用与组成部分 1.2 电路模型 1.3 电路的基本物理量 1.4 电路的基本元件 1.5 电源有载工作、开路与短路 1.6 基尔霍夫定律 1.7 电路中电位的概念及计算
电路的作用与组成部分1.1电路是电流的通路，是为了某种需要由电工设备或电路元件按一定方式组合而成。1.1.1 电路的作用(1)实现电能的传输、分配与转换电灯电动机升压降压输电线发电机电炉变压器变压器(2)实现信号的传递与处理话筒扬声器放大还可以实现测量、自动器控制和贮存信息等3

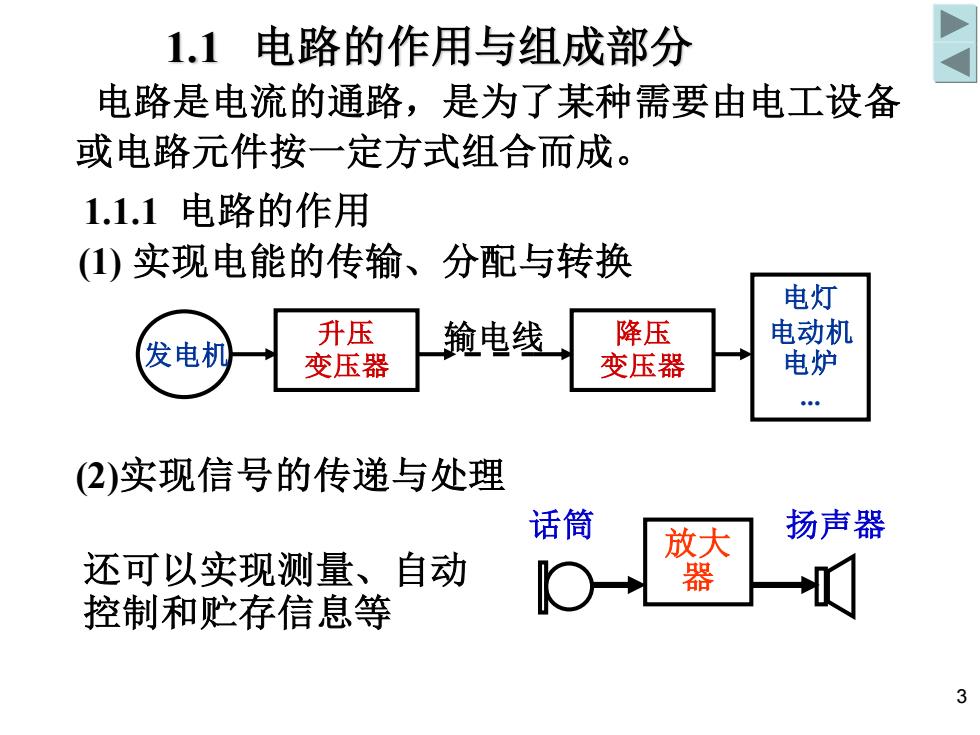

3 1.1 电路的作用与组成部分 (1) 实现电能的传输、分配与转换 (2)实现信号的传递与处理 放大 器 话筒 扬声器 电路是电流的通路，是为了某种需要由电工设备 或电路元件按一定方式组合而成。 发电机 升压 变压器 降压 变压器 电灯 电动机 电炉 . 输电线 还可以实现测量、自动 控制和贮存信息等 1.1.1 电路的作用
1.1.2电路的组成部分负载：取用电源：提供电能的装置电能的装置电灯升压输电线降压电动机发电机电炉变压器变压器中间环节：传递、分配和控制电能的作用

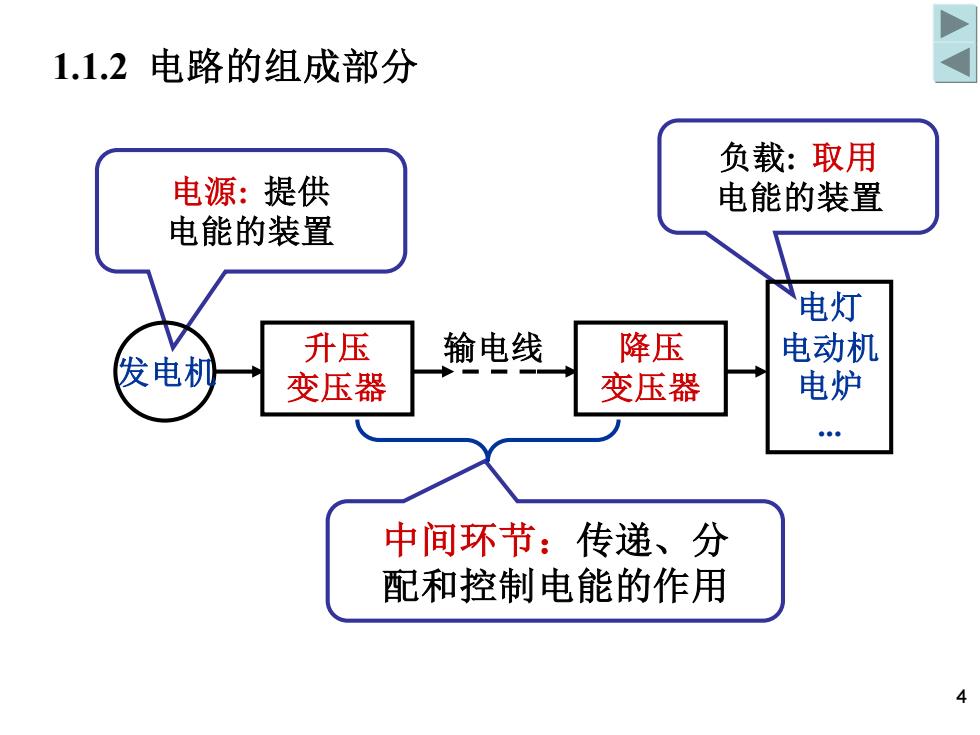

4 1.1.2 电路的组成部分 电源: 提供 电能的装置 负载: 取用 电能的装置 中间环节：传递、分 配和控制电能的作用 发电机 升压 变压器 降压 变压器 电灯 电动机 电炉 . 输电线
1.1.2电路的组成部分信号处理：放大、调谐、检波等信号源：提供信息话筒扬声器放大器直流电源：提供能源直流电源负载电路种类繁多，但都基于同一个理论，即电路理论。电源或信号源的电压或电流称为激励，它推动电路工作；由激励所产生的电压和电流称为响应。5

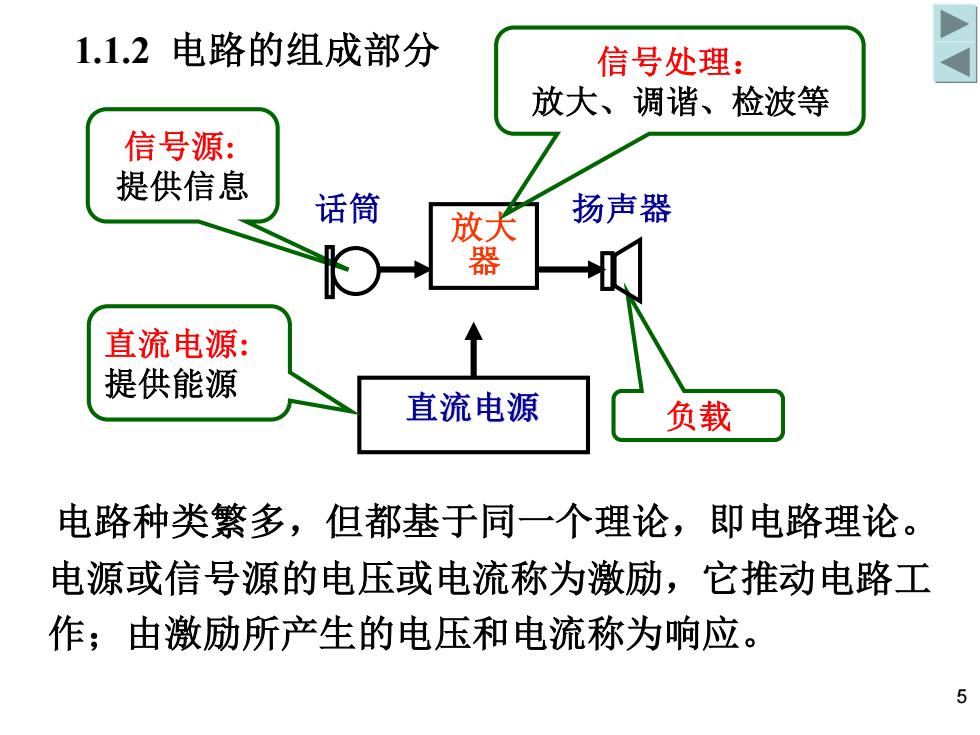

5 直流电源 直流电源: 提供能源 负载 信号源: 提供信息 1.1.2 电路的组成部分 放大 器 话筒 扬声器 电源或信号源的电压或电流称为激励，它推动电路工 作；由激励所产生的电压和电流称为响应。 信号处理： 放大、调谐、检波等 电路种类繁多，但都基于同一个理论，即电路理论
