《工程制图与CD基础E》模拟试题5标准答案及评分标准 一、填空题（共10题，每空2分，共20分） 1.中断断面图2.标高和预埋件的位置笠3.842、5、10、20、50笠 5_.mm 60L7.全剖面 8细波浪9.单点长画线 10.金属 二、作图题（共6题，共80分） 1补全视图中所缺的线条。(5分) 线1分 共3分 2补全视图中所缺的线条。(10分) 每线2.5分 共10分. 3补出侧立面图。(15分》

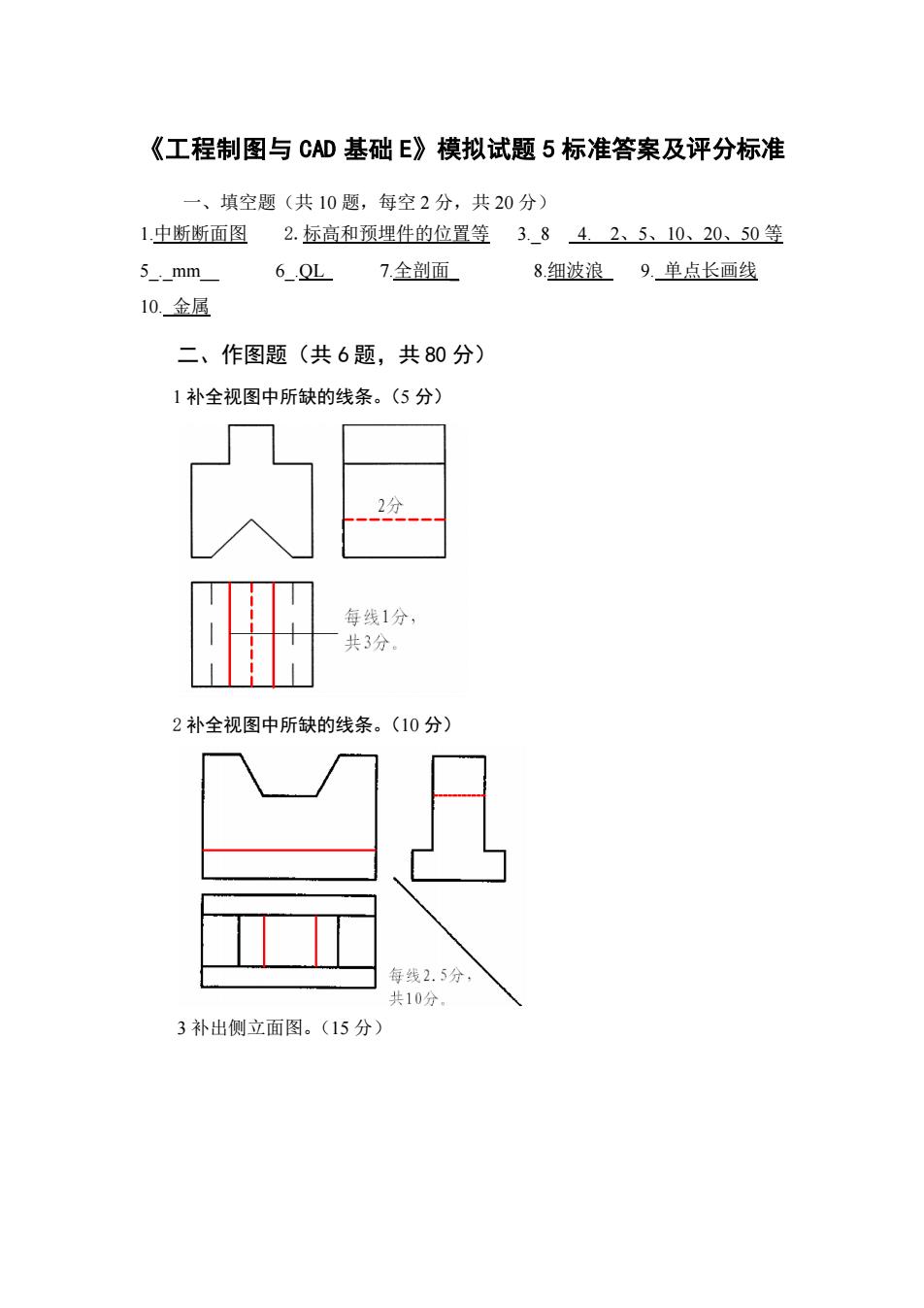

《工程制图与 CAD 基础 E》模拟试题 5 标准答案及评分标准 一、填空题（共 10 题，每空 2 分，共 20 分） 1.中断断面图 2.标高和预埋件的位置等 3._8 4. 2、5、10、20、50 等 5_._mm_ 6_.QL 7.全剖面_ 8.细波浪 9. 单点长画线 10. 金属 二、作图题（共 6 题，共 80 分） 1 补全视图中所缺的线条。（5 分） 2 补全视图中所缺的线条。（10 分） 3 补出侧立面图。（15 分）

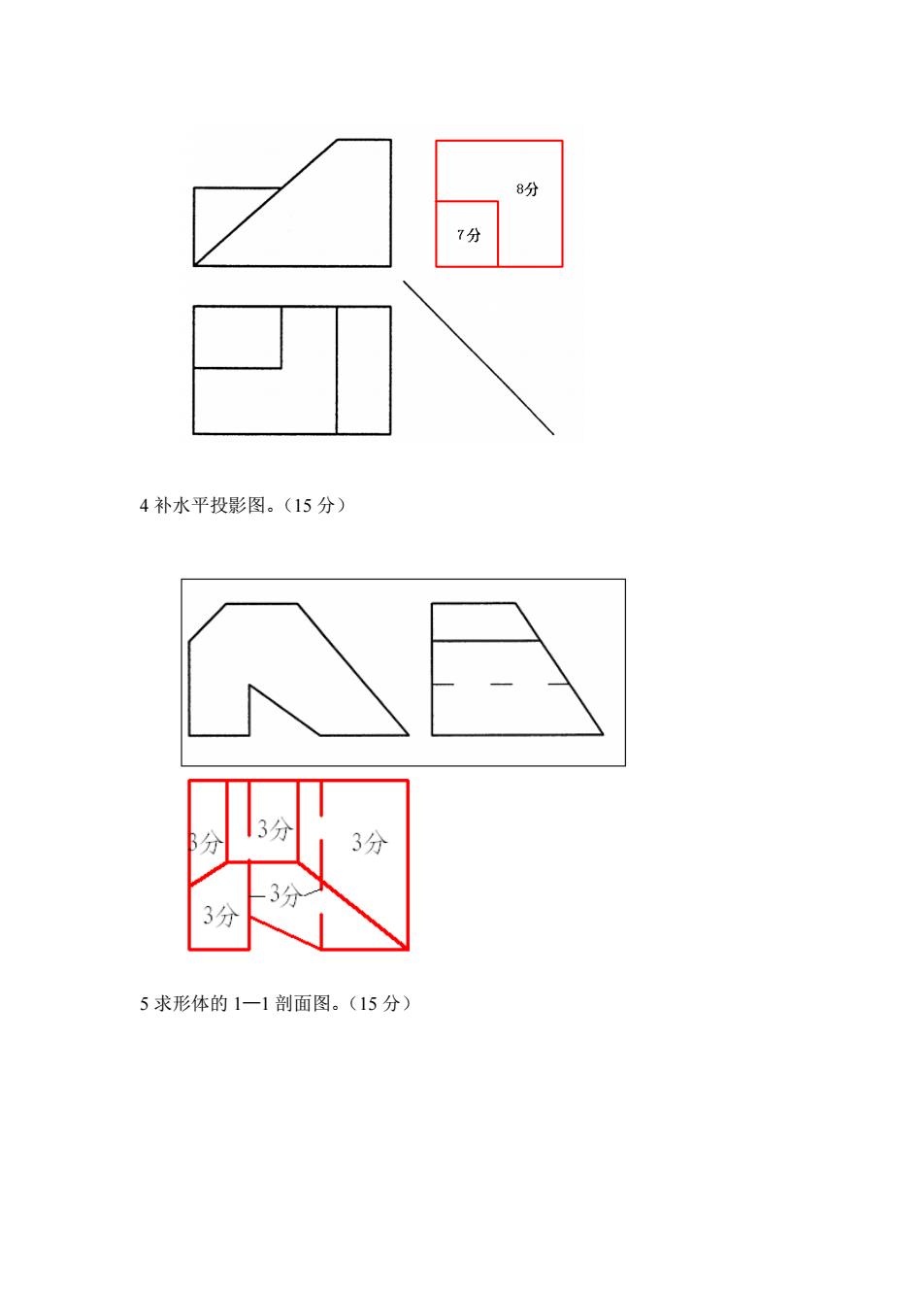

4补水平投影图。(15分 3分 3分 3分 3分 5求形体的1一1剖面图。(15分
4 补水平投影图。（15 分） 5 求形体的 1—1 剖面图。（15 分）

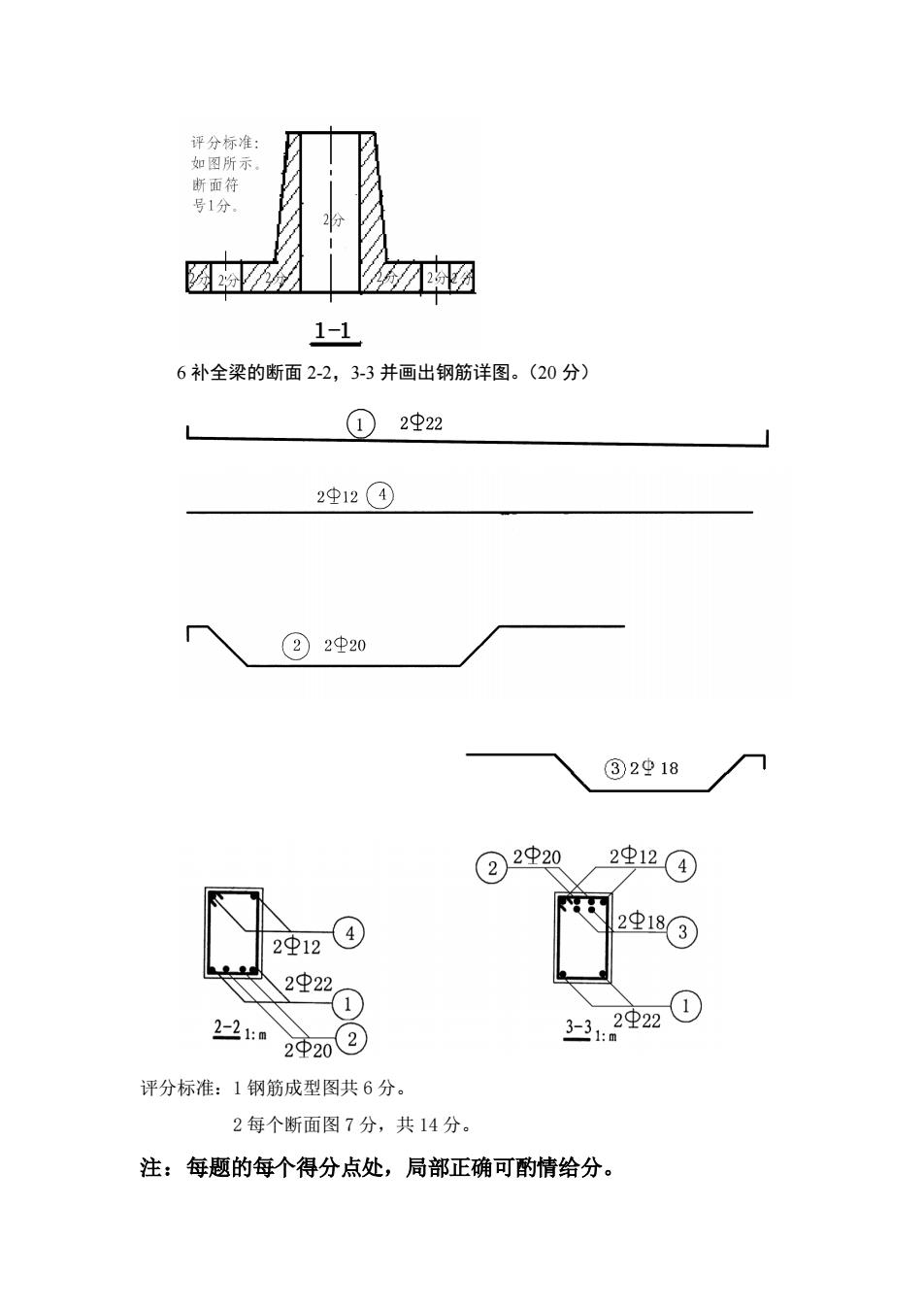

断面符 号1分 ☑ 1-1 6补全梁的断面2-2,3-3并画出钢筋详图。(20分) ①2尘22 2中12④ ②2中20 ③2918 ②2920 22(④ 212④ 28③ 人20 2-21: 2p20② 3222① 评分标准：1钢筋成型图共6分。 2每个断面图7分，共14分。 注：每题的每个得分点处，局部正确可酌情给分
6 补全梁的断面 2-2，3-3 并画出钢筋详图。（20 分） 评分标准：1 钢筋成型图共 6 分。 2 每个断面图 7 分，共 14 分。 注：每题的每个得分点处，局部正确可酌情给分
