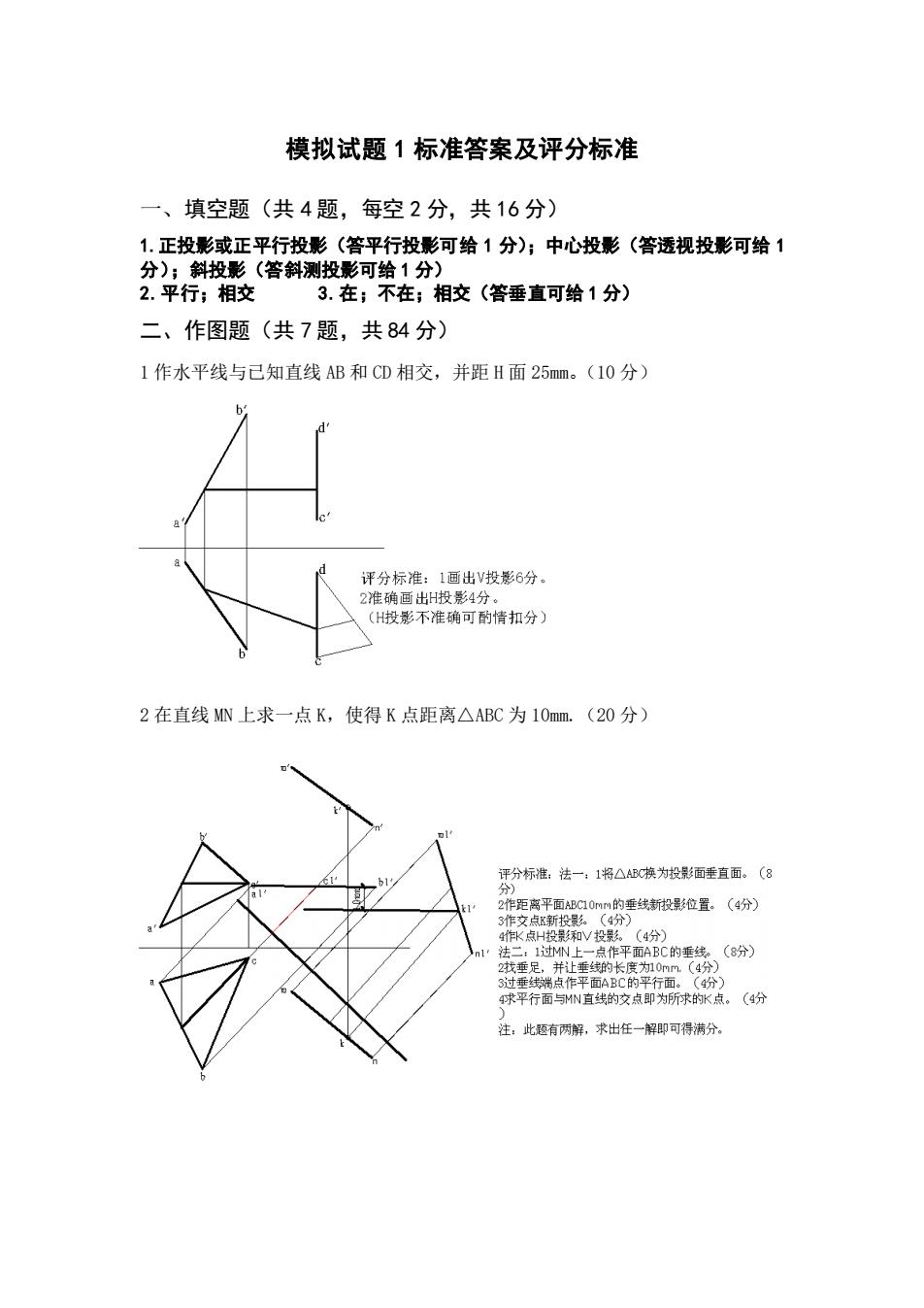

模拟试题1标准答案及评分标准 一、填空题（共4题，每空2分，共16分） 1.正投影或正平行投影（答平行投影可给1分）；中心投影（答透视投影可给1 分)：斜投影（答斜测投影可给1分） 2.平行；相交 3.在；不在；相交（答垂直可给1分） 二、作图题（共7题，共84分） 1作水平线与己知直线AB和CD相交，并距H面25mm。(10分) 评分标准：1画出V授影6分。 影请的情扣分 2在直线N上求一点K,使得K点距离△ABC为10mm.(20分) C的垂、（分） 注，此题有网解，求仕任一解即可得满分
模拟试题 1 标准答案及评分标准 一、填空题（共 4 题，每空 2 分，共 16 分） 1.正投影或正平行投影（答平行投影可给 1 分）；中心投影（答透视投影可给 1 分）；斜投影（答斜测投影可给 1 分） 2.平行；相交 3.在；不在；相交（答垂直可给 1 分） 二、作图题（共 7 题，共 84 分） 1 作水平线与已知直线 AB 和 CD 相交，并距 H 面 25mm。（10 分） 2 在直线 MN 上求一点 K，使得 K 点距离△ABC 为 10mm.（20 分）

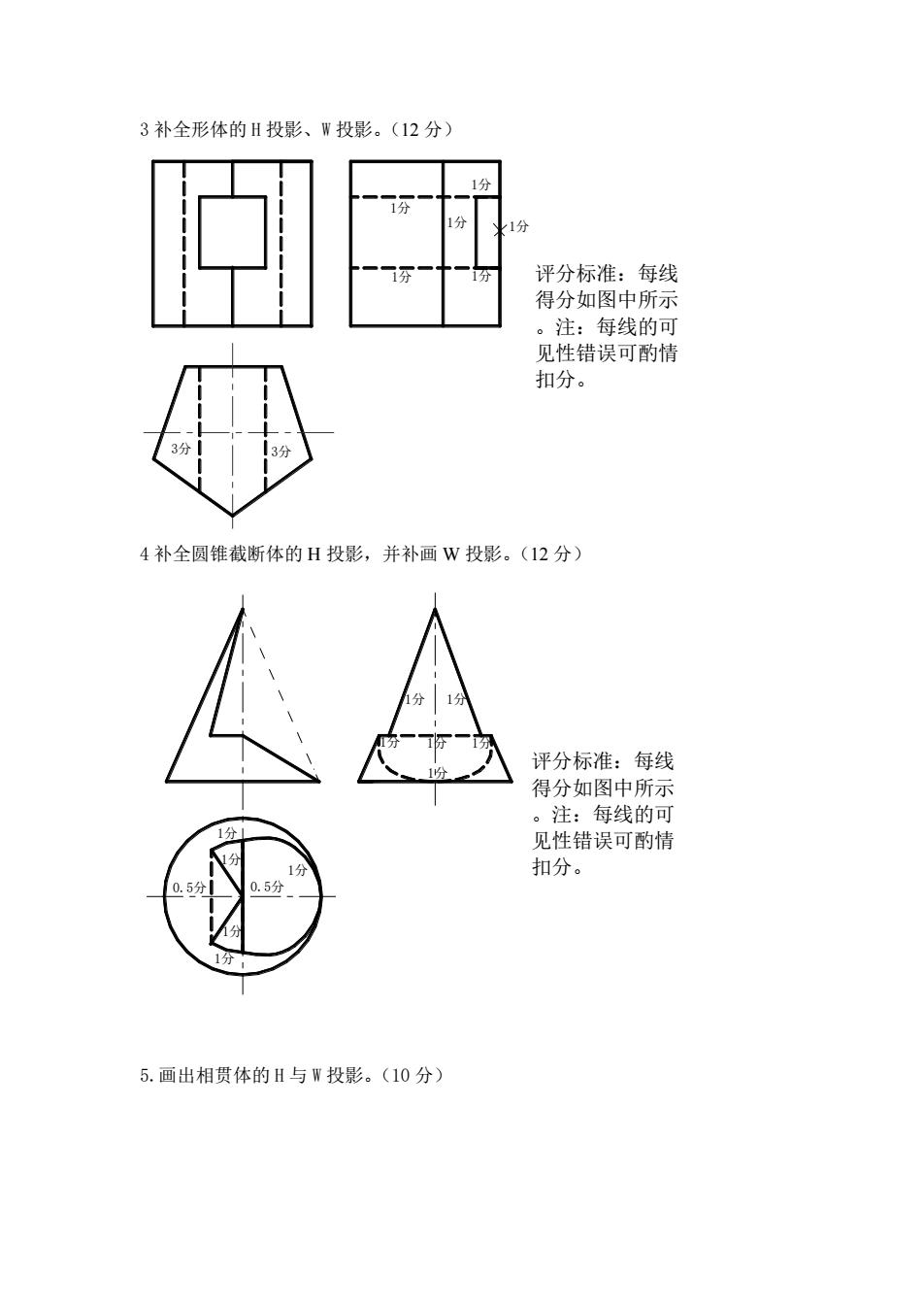

3补全形体的H投影、W投影。(12分) 评分标准：每线 得分如图中所示 注：每线的可 见性错误可酌情 扣分。 4补全圆锥截断体的H投影，并补画W投影。(12分) 评分标准：每线 得分如图中所示 进的 扣分。 .5分 5.画出相贯体的H与用投影。(10分)
3 补全形体的 H 投影、W 投影。（12 分） 3分 3分 1分 1分 1分 1分 1分 1分 评分标准：每线 得分如图中所示 。注：每线的可 见性错误可酌情 扣分。 4 补全圆锥截断体的 H 投影，并补画 W 投影。（12 分） 评分标准：每线 得分如图中所示 。注：每线的可 见性错误可酌情 扣分。 1分 1分 1分 1分 1分 0.5分 0.5分 1分 1分 1分 1分 1分 1分 5.画出相贯体的 H 与 W 投影。（10 分）

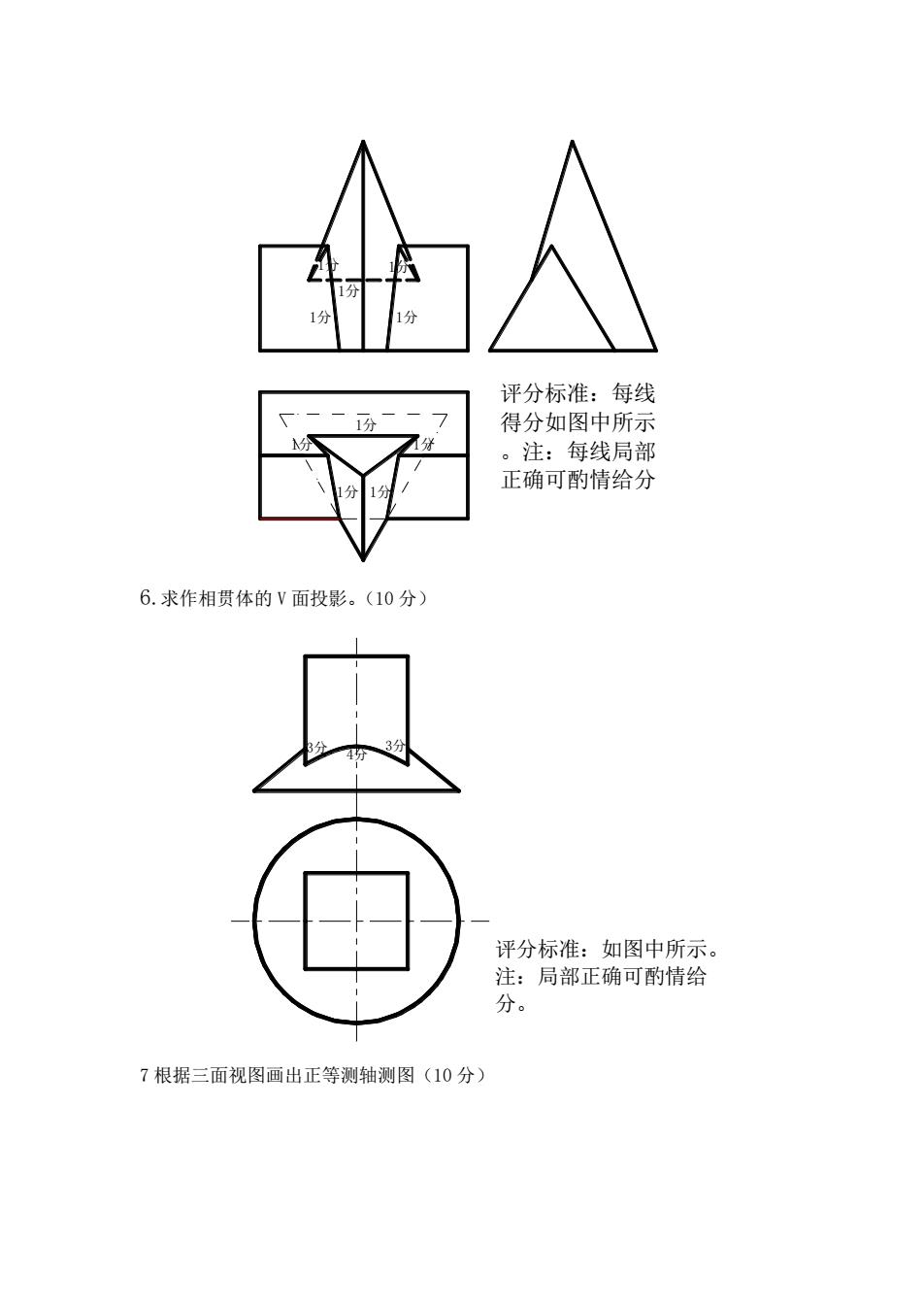

分 评分标准：每线 得分如图中所示 注：每线局部 正确可酌情给分 6.求作相贯体的V面投影。(10分) 评分标准：如图中所示 注：局部正确可酌情给 分。 7根据三面视图画出正等测轴测图(10分)
评分标准：每线 得分如图中所示 。注：每线局部 正确可酌情给分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 6.求作相贯体的 V 面投影。（10 分） 3分 4分 评分标准：如图中所示。 注：局部正确可酌情给 分。 3分 7 根据三面视图画出正等测轴测图（10 分）

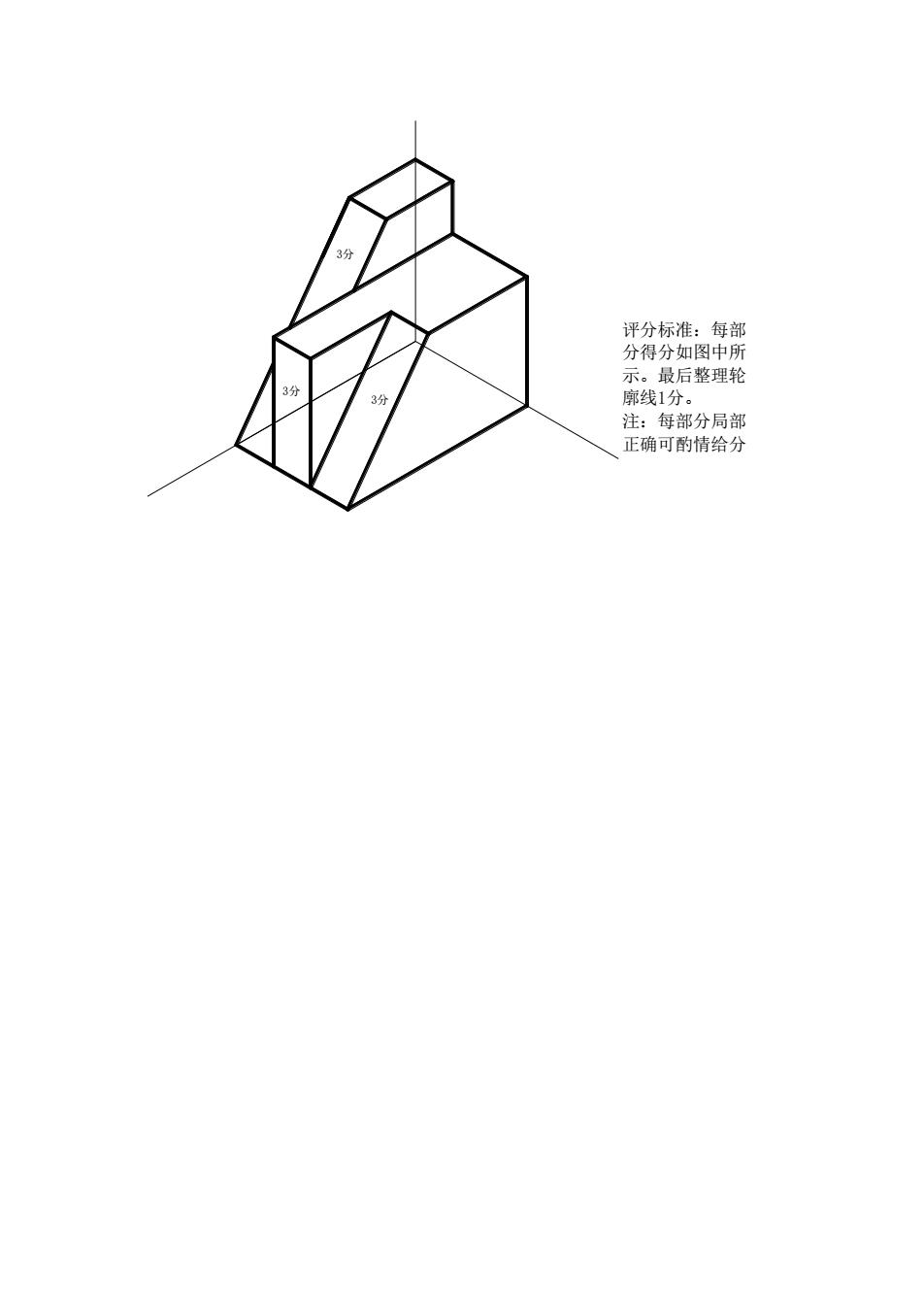

茶整理轮 注：每部分局部 正确可酌情给分
3分 3分 3分 评分标准：每部 分得分如图中所 示。最后整理轮 廓线1分。 注：每部分局部 正确可酌情给分
