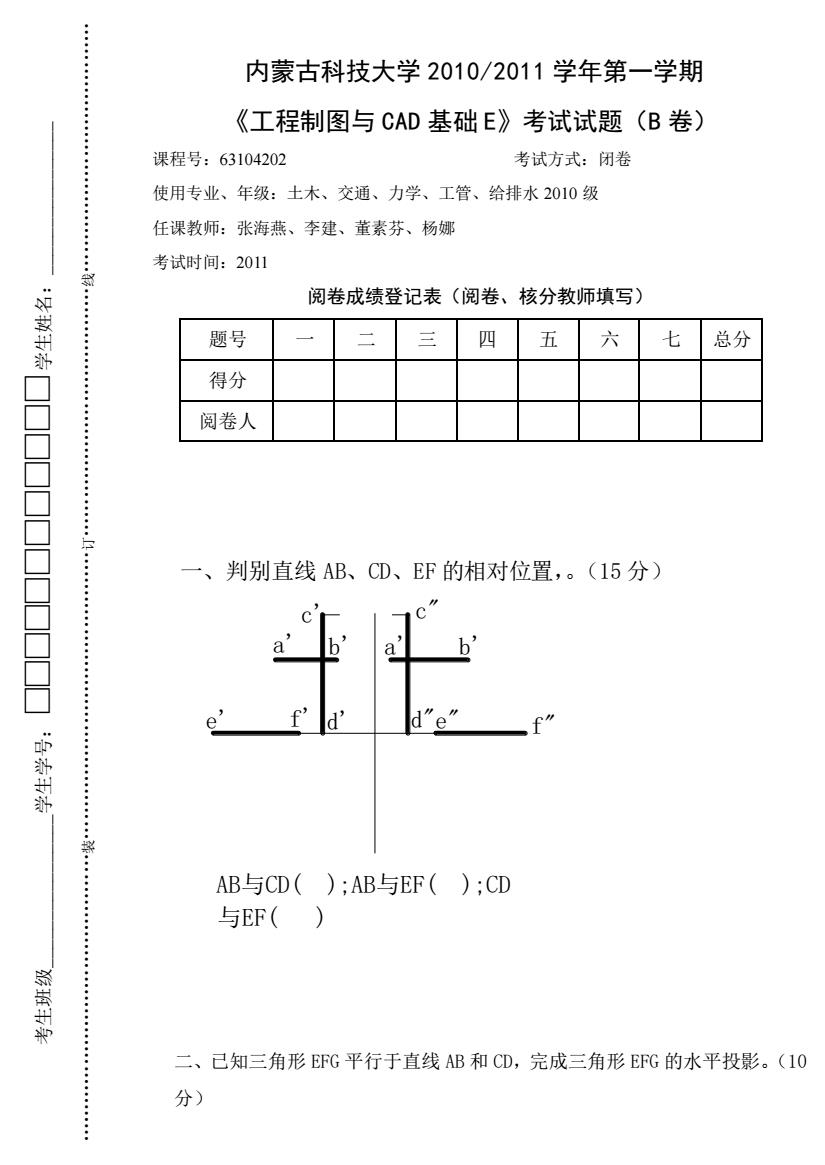

内蒙古科技大学 2010/2011 学年第一学期 《工程制图与 CAD 基础 E》考试试题（B 卷） 课程号：63104202 考试方式：闭卷 使用专业、年级：土木、交通、力学、工管、给排水 2010 级 任课教师：张海燕、李建、董素芬、杨娜 考试时间：2011 阅卷成绩登记表（阅卷、核分教师填写） 题号 一 二 三 四 五 六 七 总分 得分 阅卷人 一、判别直线 AB、CD、EF 的相对位置，。（15 分） a' b' a' b' e' f' d' c" d"e" f" c' AB与CD( );AB与EF( );CD 与EF( ) 二、已知三角形 EFG 平行于直线 AB 和 CD，完成三角形 EFG 的水平投影。（10 分） 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ . 装. 订. 线
三、等腰三角形ABC的底边在直线EF上，三角形的高CD垂直于直线MN,且C 点在MN上，AB=CD,求三角形ABC的正面和水平面投影。(20分)

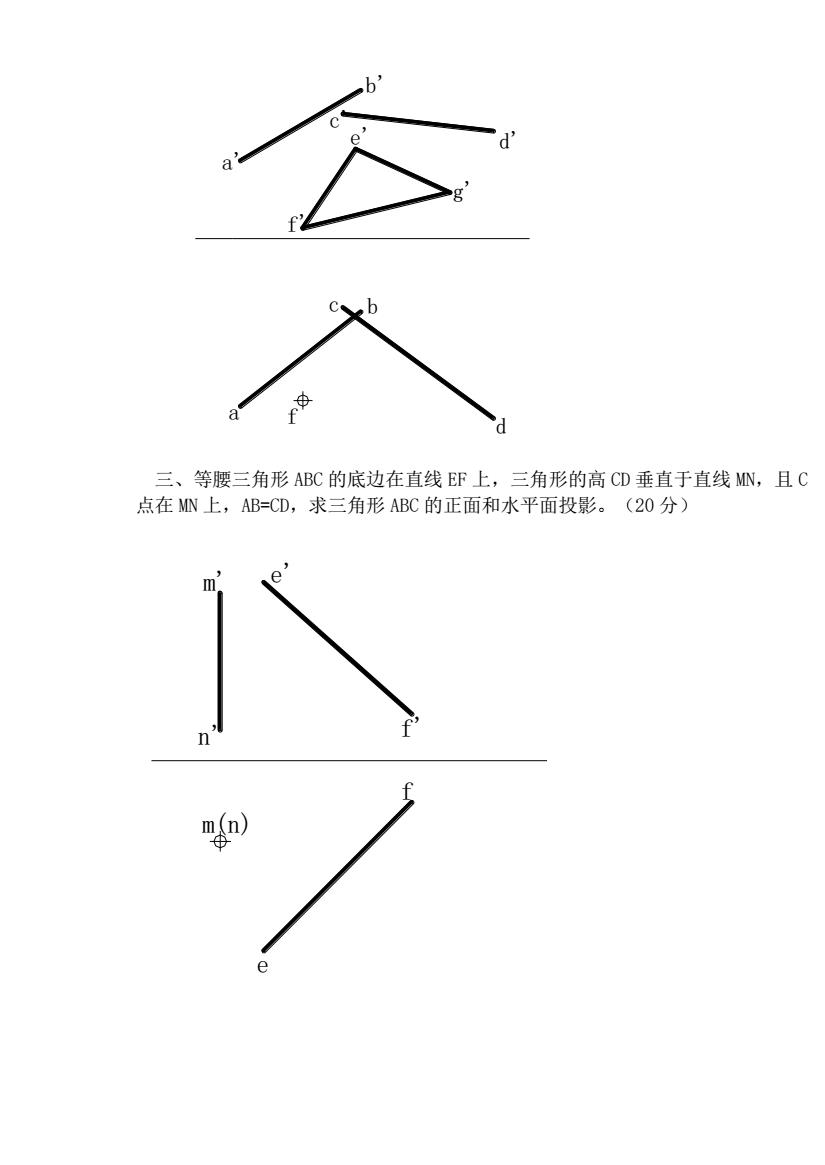

c' a a' f d c b g' f' e' d' b' 三、等腰三角形 ABC 的底边在直线 EF 上，三角形的高 CD 垂直于直线 MN，且 C 点在 MN 上，AB=CD，求三角形 ABC 的正面和水平面投影。（20 分） m(n) m' n' e' f' f e
四、求被截断的三棱锥的投影。(15分) 五、补画出穿孔圆锥的H、W投影。(15分)

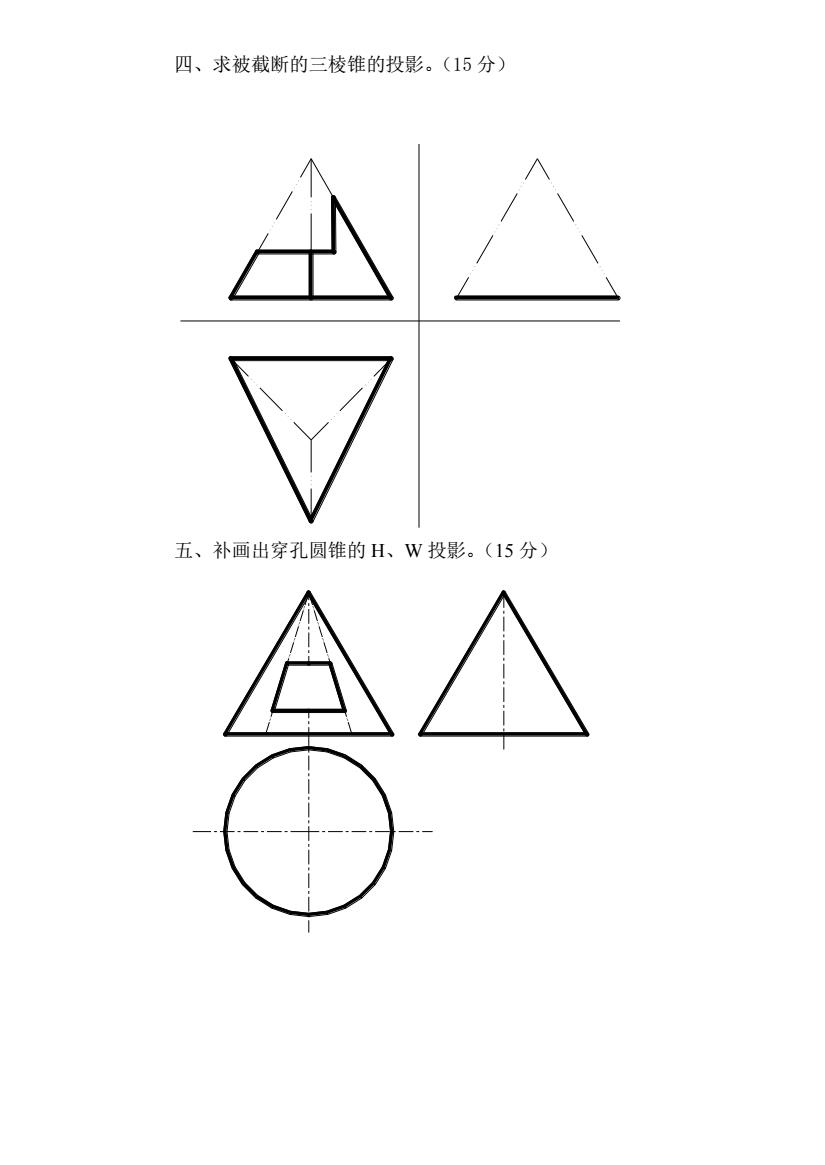

四、求被截断的三棱锥的投影。（15 分） 五、补画出穿孔圆锥的 H、W 投影。（15 分）
六、求烟囱、气窗与屋面的交线。(10分) 七、根据两面视图，选用合适的轴测类型画出形体轴测图(15分)

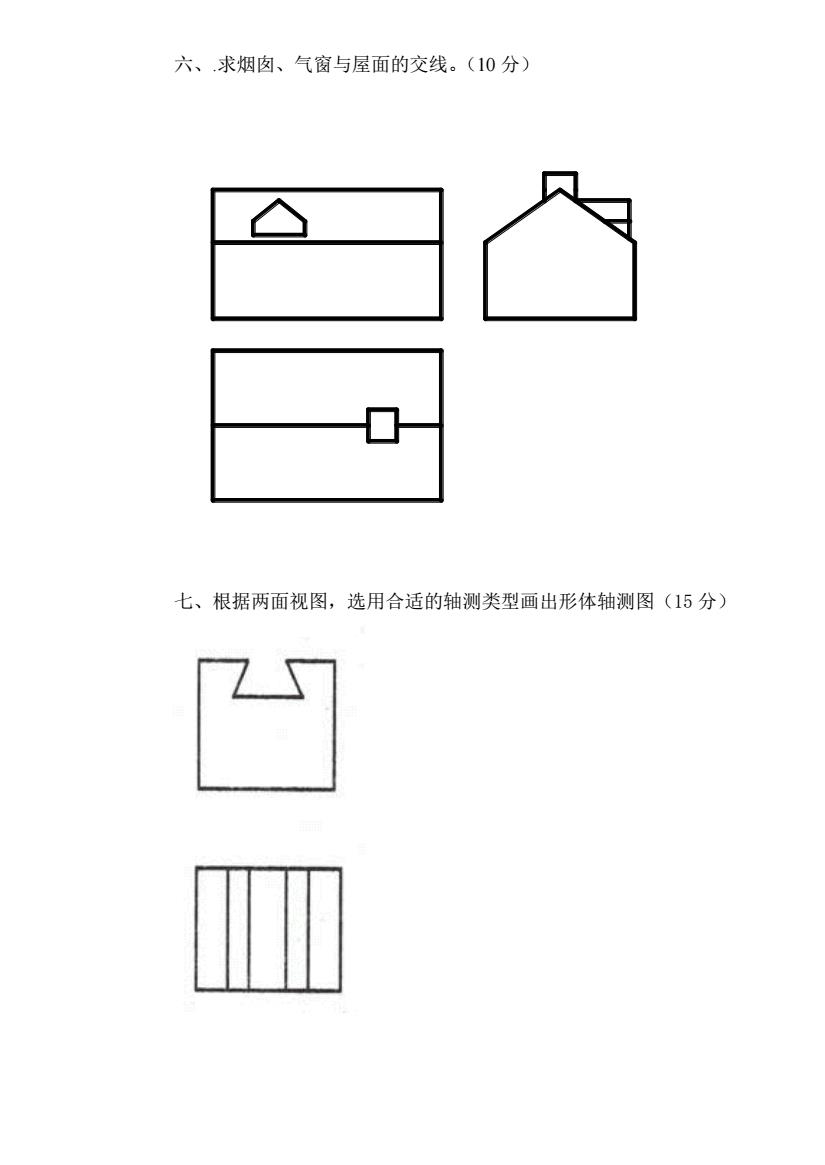

六、.求烟囱、气窗与屋面的交线。（10 分） 七、根据两面视图，选用合适的轴测类型画出形体轴测图（15 分）
