《工程图与CAD基础E》模拟试题7答案 题号 二 三四五六七总分 得分 -判别直线AB、C①、F的相对位置，。(9分) 评分标准：每空3分. AB与CD(交叉)；AB与EF(平 行)：CD与EF(交叉） 锥顶为S,底为三角形BC,高为30，完成该锥的两面投影。(11分) 评分标准：1作平面的换面4 分。 2作锥顶新投影4分。（其中距 离30若按实际距离量取得满 分，其它可的情扣分。) 作锥两面投影3分。 三过K点作直线AB的垂线并使其长等于AB实长。(12分) 评分标准：法一：利用直角三角 形法1求出垂线水平投影长度( 分 2作出垂线两面投影6分： 面法1作出AB 四求被截断的三棱锥的投影。(12分)

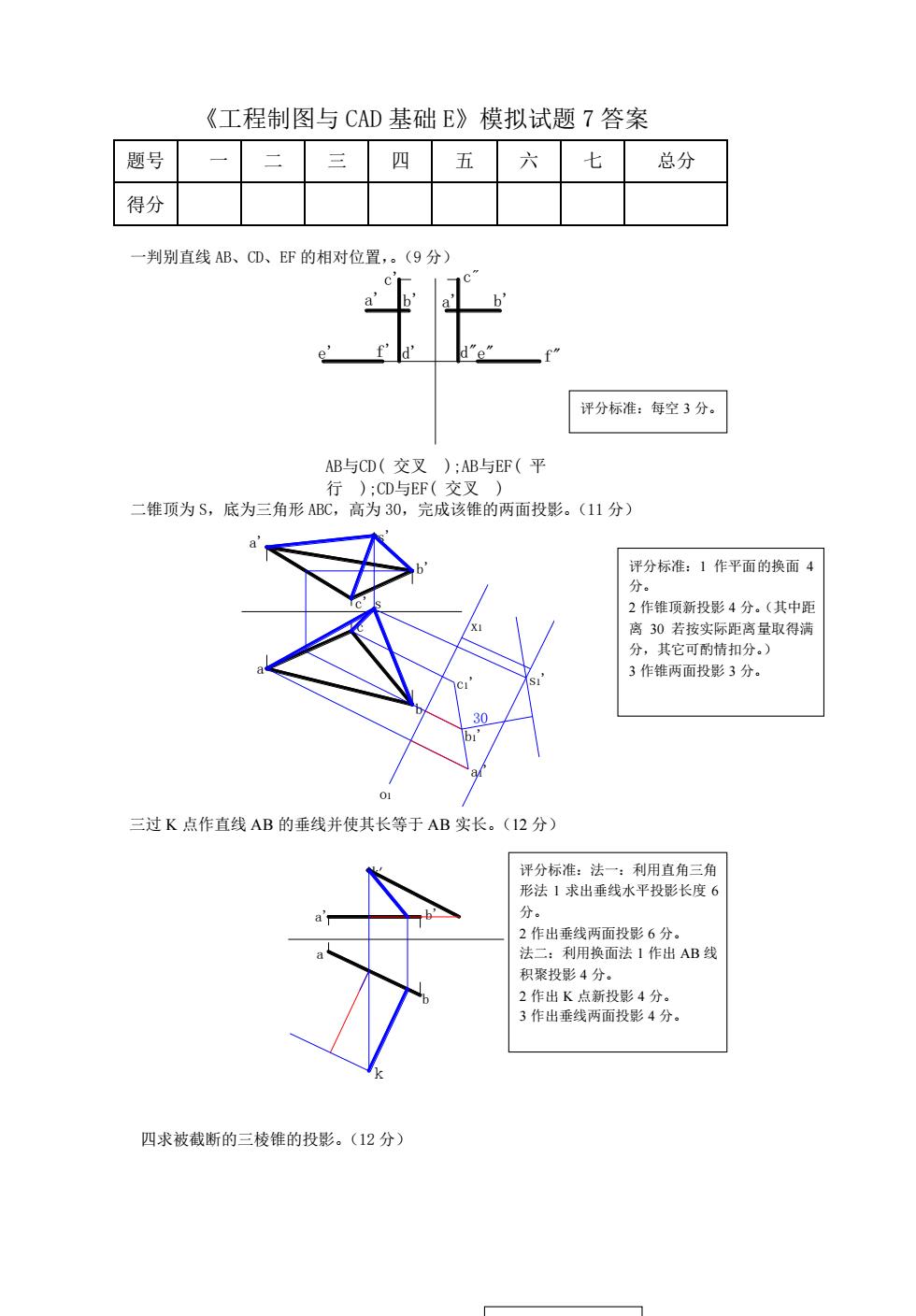

《工程制图与 CAD 基础 E》模拟试题 7 答案 题号 一 二 三 四 五 六 七 总分 得分 一判别直线 AB、CD、EF 的相对位置，。（9 分） a' b' a' b' e' f' d' c" d"e" f" c' AB与CD( 交叉 );AB与EF( 平 行 );CD与EF( 交叉 ) 二锥顶为 S，底为三角形 ABC，高为 30，完成该锥的两面投影。（11 分） s' a' b' c' a c b x1 a1' b1' c1' o1 s1' s 30 三过 K 点作直线 AB 的垂线并使其长等于 AB 实长。（12 分） k a' b' a b k 四求被截断的三棱锥的投影。（12 分） 评分标准：1 作平面的换面 4 分。 2 作锥顶新投影 4 分。（其中距 离 30 若按实际距离量取得满 分，其它可酌情扣分。） 3 作锥两面投影 3 分。 评分标准：每空 3 分。 评分标准：法一：利用直角三角 形法 1 求出垂线水平投影长度 6 分。 2 作出垂线两面投影 6 分。 法二：利用换面法 1 作出 AB 线 积聚投影 4 分。 2 作出 K 点新投影 4 分。 3 作出垂线两面投影 4 分。 评分标准：每段交线每

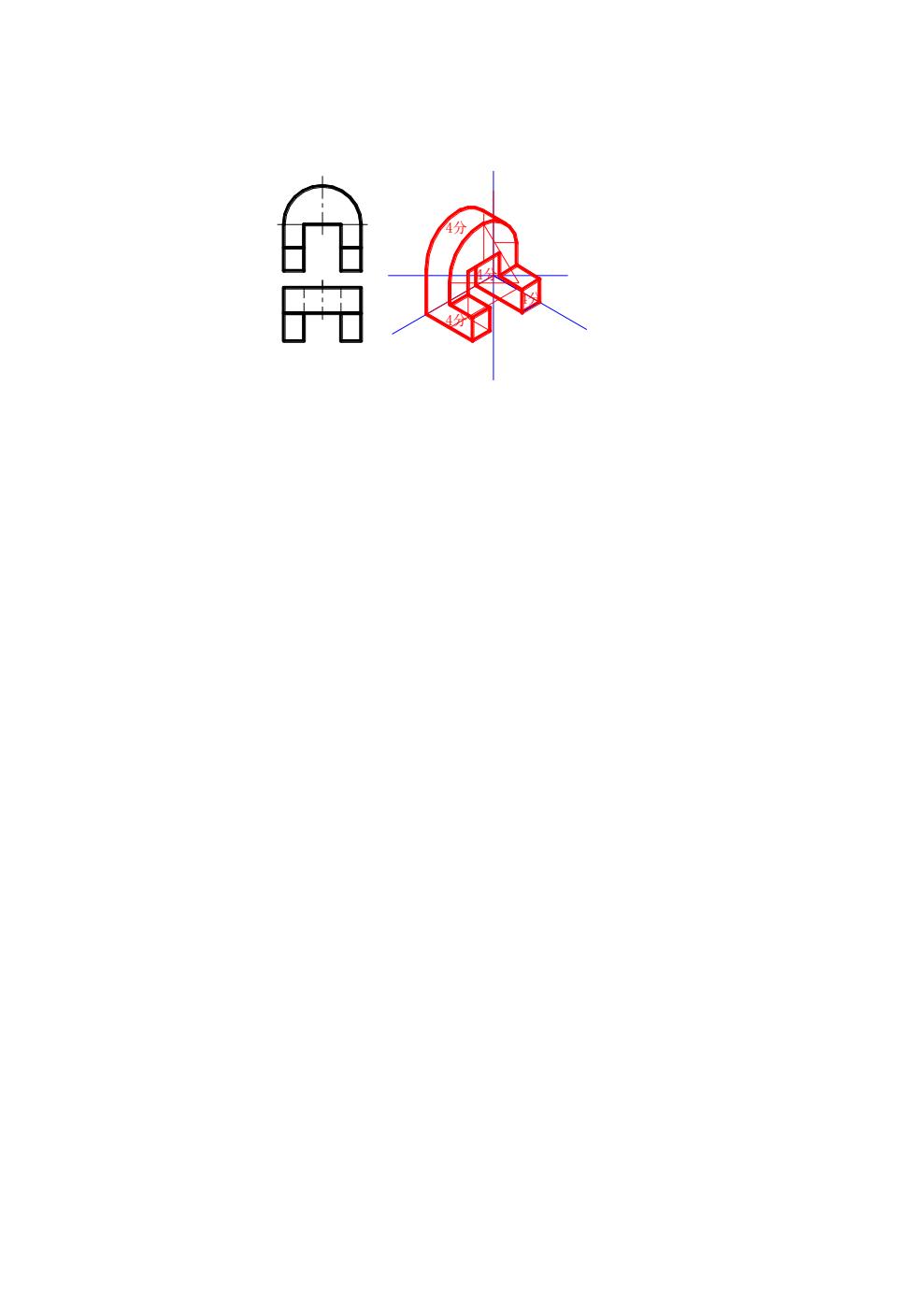

五求被截断的球体的投影.。(20分) 评分标准：每段交线6分共18分，整 理轮席2分。 六作出三棱柱与圆锥的交线。(20分) 评分标准：三棱柱左右两个棱面上 交线每个6分，底面上交线8分。 七作出形体正等轴测图。(16分)
五求被截断的球体的投影.。（20 分） 六作出三棱柱与圆锥的交线。（20 分） 七作出形体正等轴测图。（16 分） 评分标准：每段交线 6 分共 18 分，整 理轮廓 2 分。 评分标准：三棱柱左右两个棱面上 交线每个 6 分，底面上交线 8 分
4分 4分 4分 4分
