工程制图与CD基础E模拟试题2标准答案及评分标准 一、填空题（共5题，每空2分，共16分） 1.交叉（或异面)；2.平行；3.不在；4.侧垂面；5.中心；正（答平行投影可给 1分)；正；平行。 二、作图题（共7题，共84分） 1己知△EFG平行于直线AB和CD,完成△EFG的H投影。(10分) .h' 线每面投能各2.5分，共 2等腰△ABC的底边AB在EF上，三角形的高CDLMN,且C点在MN上，AB=CD, 求△ABC的投影。(20分)

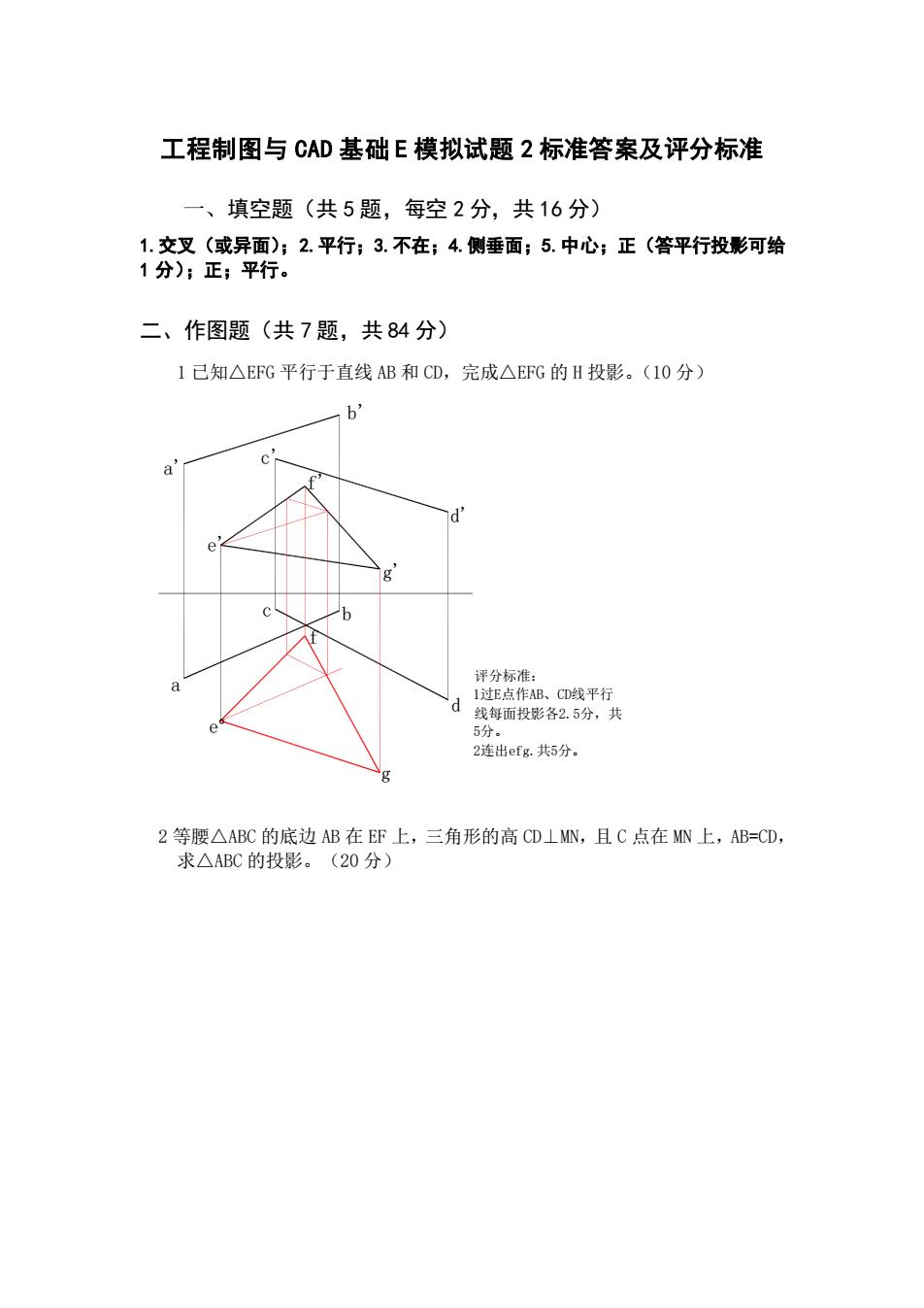

工程制图与 CAD 基础 E 模拟试题 2 标准答案及评分标准 一、填空题（共 5 题，每空 2 分，共 16 分） 1.交叉（或异面）；2.平行；3.不在；4.侧垂面；5.中心；正（答平行投影可给 1 分）；正；平行。 二、作图题（共 7 题，共 84 分） 1 已知△EFG 平行于直线 AB 和 CD，完成△EFG 的 H 投影。（10 分） a' b' c' d' e' g' f' a c b d e f g 评分标准： 1过E点作AB、CD线平行 线每面投影各2.5分，共 5分。 2连出efg.共5分。 2 等腰△ABC 的底边 AB 在 EF 上，三角形的高 CD⊥MN，且 C 点在 MN 上，AB=CD， 求△ABC 的投影。（20 分）
AB实长 分标准：1作高线CD两面投 2用直角二角形法及定比分制 性确定AB两面投影长度。(10 3连出三角形BC,(5分) 每步局部正确可酌情给分。 3补全形体的H投影，并画出W投影。(12分) 1分1分 1分 1分 分 评分标准：1H面投影虚线2 分。 2W投影四伎柱投影2分。 3其余分值如图。 每线可见性错误可给一半 分数。 4补全圆柱截断体的H投影，并补画W投影。(12分)
m' n' m(n) e' f' e f AB实长 c' a' b' c b a 评分标准：1作高线CD两面投 影。（5分） 2用直角三角形法及定比分割 性确定AB两面投影长度。（10 分） 3连出三角形ABC。(5分） 每步局部正确可酌情给分。 3 补全形体的 H 投影，并画出 W 投影。（12 分） 评分标准：1H面投影虚线2 分。 2W投影四棱柱投影2分。 3其余分值如图。 每线可见性错误可给一半 分数。 1分 1分 1分 1分 1分 1分 2分 4 补全圆柱截断体的 H 投影，并补画 W 投影。（12 分）

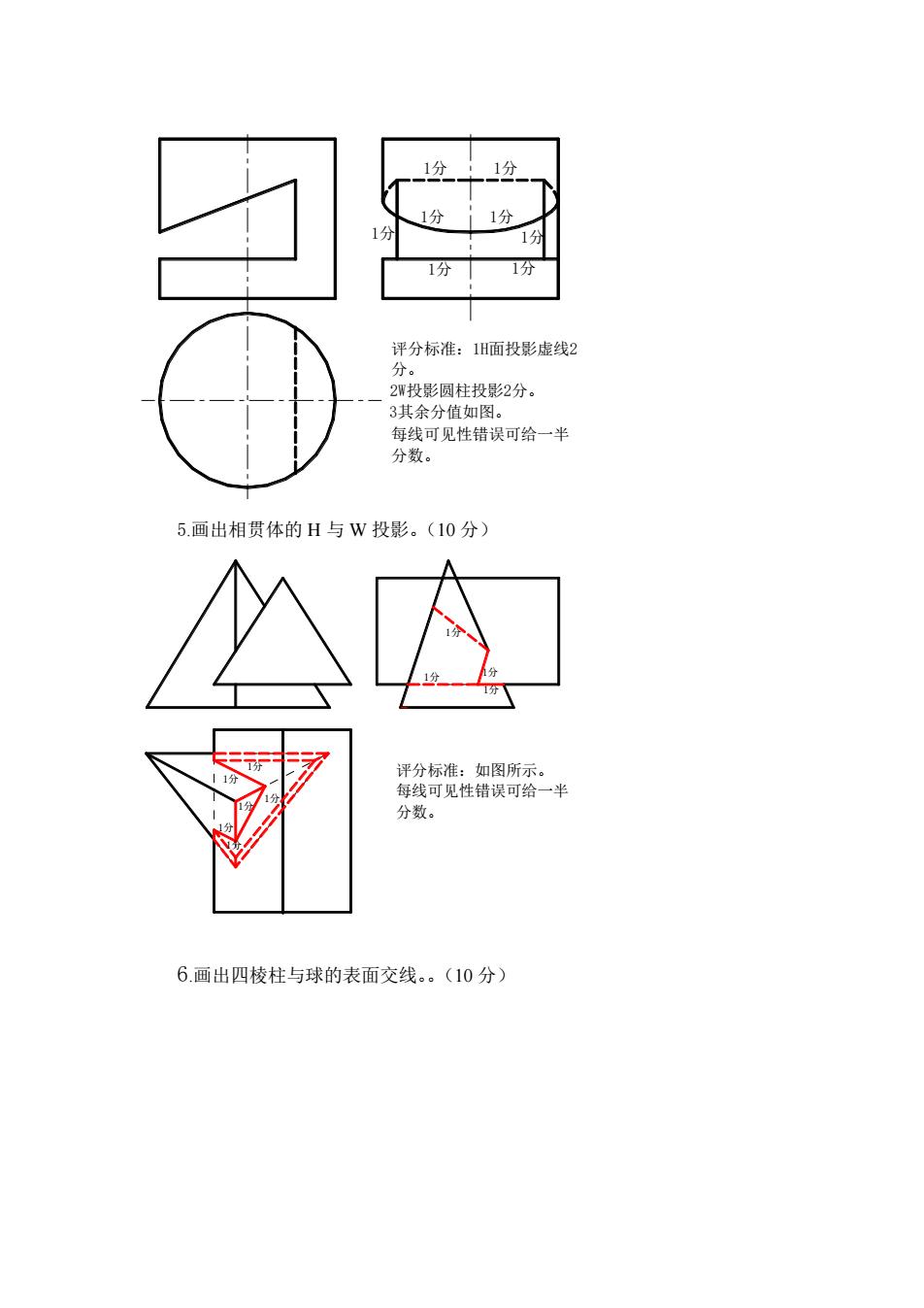

1分 :1分 1分 1分 评分标准：1H面投影虚线2 2W投影圆柱投影2分。 3其余分值如图。 每线可见性错误可给一半 分数。 5.画出相贯体的H与W投影。(10分) 评分标准：如图所示。 每线可见性错误可给一半 分数。 6.画出四棱柱与球的表面交线。(10分)
评分标准：1H面投影虚线2 分。 2W投影圆柱投影2分。 3其余分值如图。 每线可见性错误可给一半 分数。 1分 1分 1分 1分 1分 1分 1分 1分 5.画出相贯体的 H 与 W 投影。（10 分） 评分标准：如图所示。 每线可见性错误可给一半 分数。 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 6.画出四棱柱与球的表面交线。（10 分）

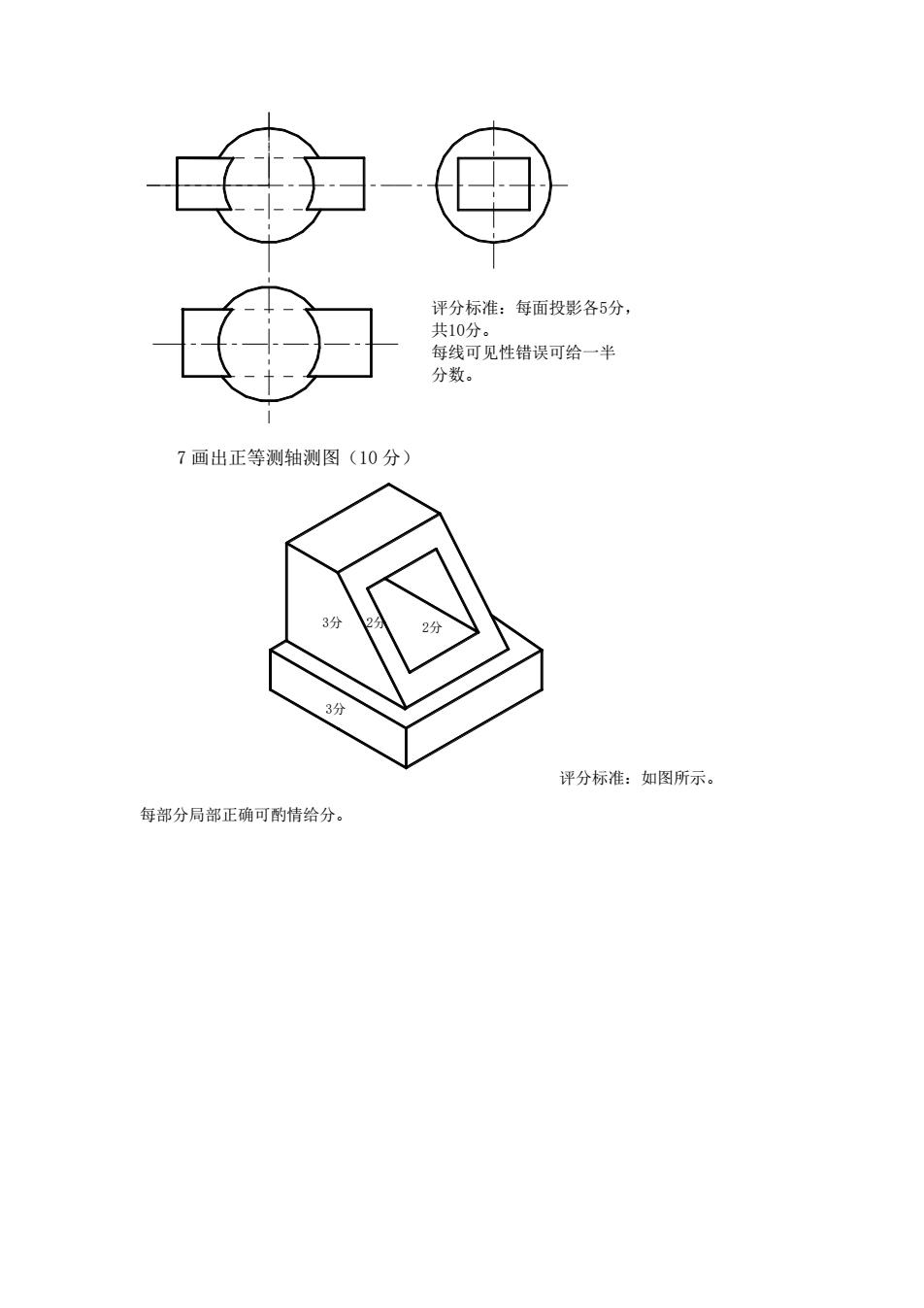

评分标准：每面投影各5分， 共10分。 每线可见性错误可给一半 分数。 7画出正等测轴测图(10分) 3分 2分 评分标准：如图所示。 每部分局部正确可酌情给分
评分标准：每面投影各5分， 共10分。 每线可见性错误可给一半 分数。 7 画出正等测轴测图（10 分） 3分 3分 2分 2分 评分标准：如图所示。 每部分局部正确可酌情给分
