内蒙古科技大学考试标准答案及评分标准 深程名称工程图与CD金E》B》考宽经：点禁不程管年 10级 考试时间：2011年5月7日8时0分至10时0分标准制订人：张海燕 一、判别直线AB、CD、EF的相对位置，。(15分) 交叉(5分)（若答垂直可给4分）：平行(5分)片交叉(5分)（若答垂直可给4分） 二、已知三角形EFG平行于直线AB和CD,完成三角形EFG的水平投影。(10分) 评分标准：1过F 作AB、CD平行 线。(5分) 2完成EFG投影 。(5分) 注：每步局部正确可酌情给分。 三、等腰三角形ABC的底边在直线EF上，三角形的高CD垂直于直线MN,且C 点在NN上，AB=CD,求三角形ABC的正面和水平面投影。(20分) 评分标准：L.作CD投影。(6分) 2作AB投影。 (8分 3.完成ABC投影。(6分)

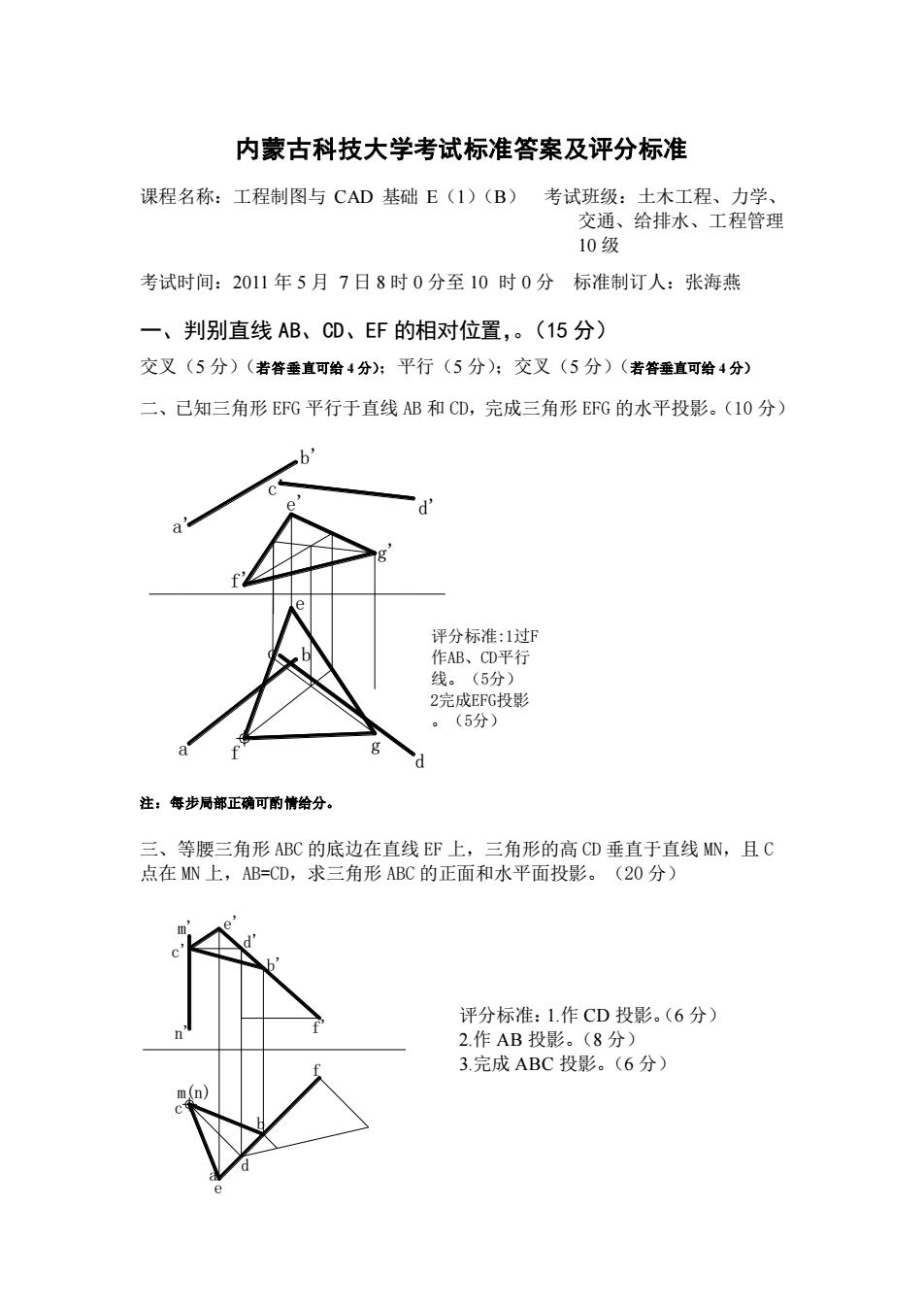

内蒙古科技大学考试标准答案及评分标准 课程名称：工程制图与 CAD 基础 E（1）（B） 考试班级：土木工程、力学、 交通、给排水、工程管理 10 级 考试时间：2011 年 5 月 7 日 8 时 0 分至 10 时 0 分 标准制订人：张海燕 一、判别直线 AB、CD、EF 的相对位置，。（15 分） 交叉（5 分）（若答垂直可给 4 分）；平行（5 分）；交叉（5 分）（若答垂直可给 4 分） 二、已知三角形 EFG 平行于直线 AB 和 CD，完成三角形 EFG 的水平投影。（10 分） a d f a' c b f' g' c'e' d' b' g e 评分标准:1过F 作AB、CD平行 线。（5分） 2完成EFG投影 。（5分） 注：每步局部正确可酌情给分。 三、等腰三角形 ABC 的底边在直线 EF 上，三角形的高 CD 垂直于直线 MN，且 C 点在 MN 上，AB=CD，求三角形 ABC 的正面和水平面投影。（20 分） m(n) m' n' e' f' f e c d a b c' b' d' 评分标准:1 作CD投影。（5 分） 2作AB投影。 （10分） 3完成ABC投影 。（5分） 评分标准：1.作 CD 投影。（6 分） 2.作 AB 投影。（8 分） 3.完成 ABC 投影。（6 分）
注：每步局部正确可酌情给分。 四、求被截断的三棱锥的投影。(12分) 评分标准：每线1分，共10分，整理轮廓2分。共12分。 注：每步局部正确可酌情给分。 五、补画出穿孔圆锥的H、W投影。(15分 评分标准：1水 平投影10分. 2侧面投景影5分. 六、求烟肉、气窗与屋面的交线。(10分)》

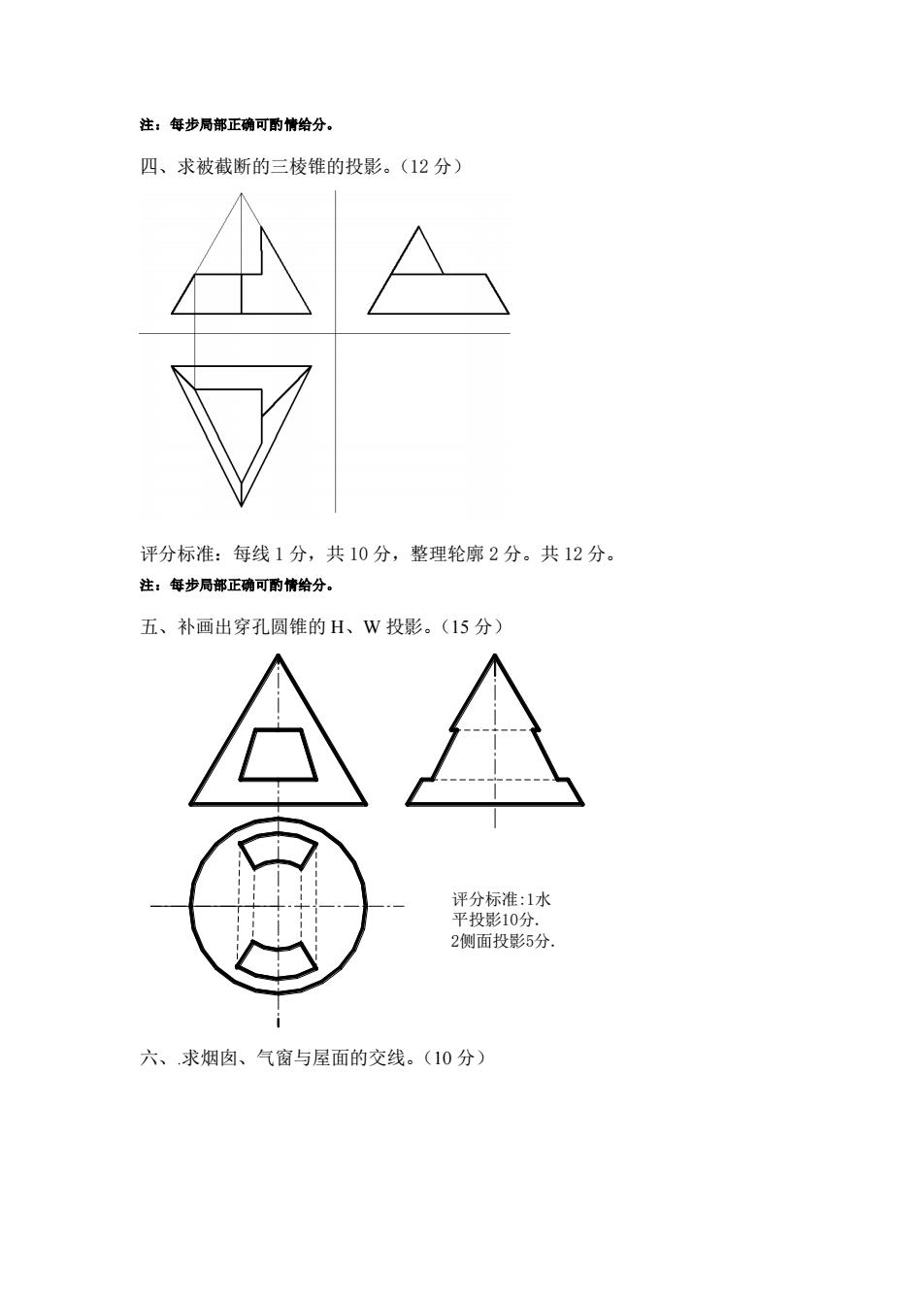

注：每步局部正确可酌情给分。 四、求被截断的三棱锥的投影。（12 分） 评分标准：每线 1 分，共 10 分，整理轮廓 2 分。共 12 分。 注：每步局部正确可酌情给分。 五、补画出穿孔圆锥的 H、W 投影。（15 分） 评分标准:1水 平投影10分. 2侧面投影5分. 六、.求烟囱、气窗与屋面的交线。（10 分）
评分标准：1烟 肉，气窗各5分 口口 七、根据两面视图，选用合适的轴测类型画出形体轴测图(15分) Z1:1 5分 2 5分 5分 4.5 X1:1 注：每步局部正确可酌情给分。采用其它轴测类只要正确可给满分

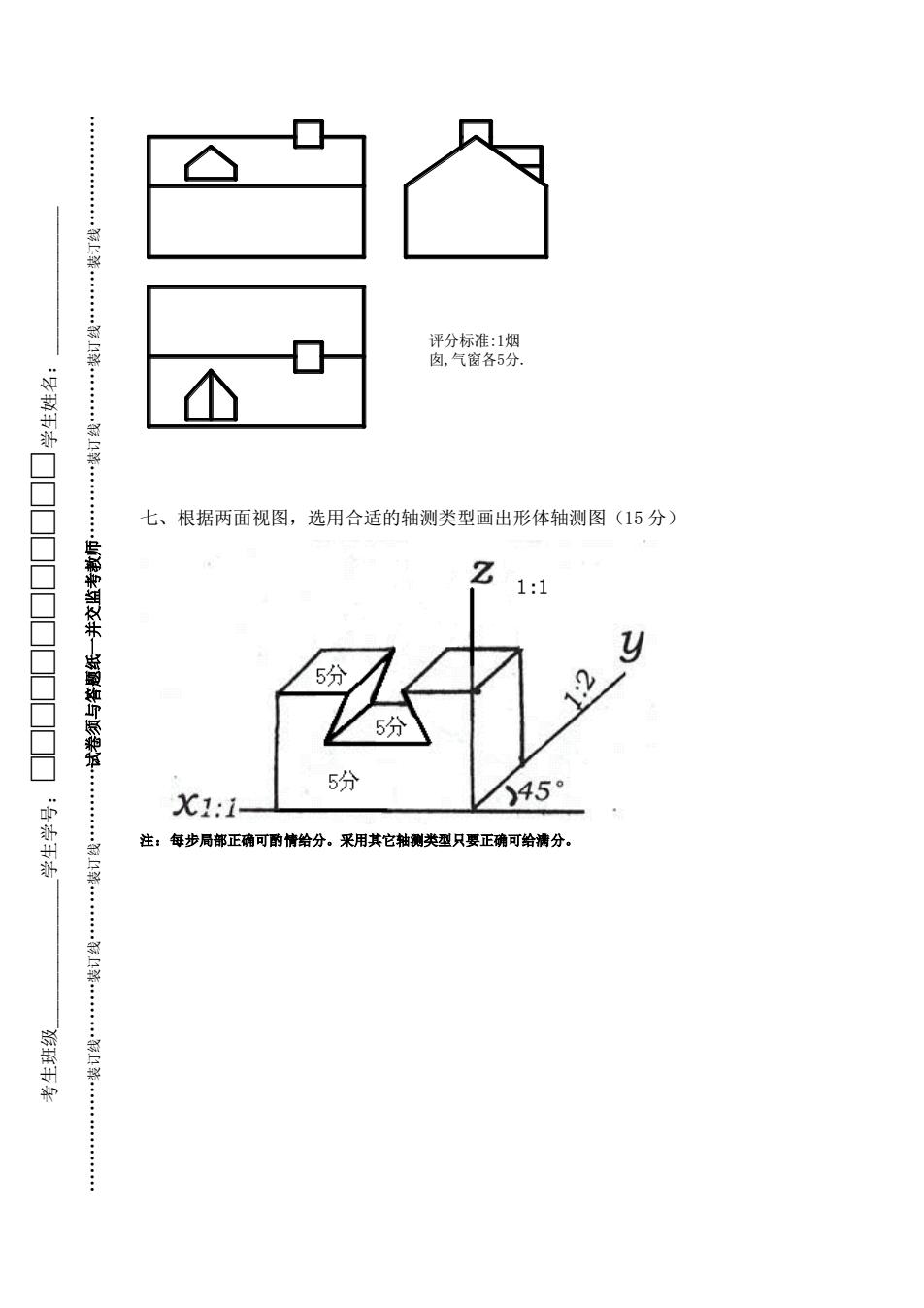

评分标准:1烟 囱,气窗各5分. 七、根据两面视图，选用合适的轴测类型画出形体轴测图（15 分） 注：每步局部正确可酌情给分。采用其它轴测类型只要正确可给满分。 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线
