《工程制图与CAD基础E》模拟试题7 题号 三 四 六 七总分 得分 判别直线AB、CD、F的相对位置，。(9分) b f' AB与CD():AB与EF():CD 与E即() 二锥顶为5，底为三角形ABC,高为30，完成该锥的两面投影。(11分)》 s h 三过K点作直线AB的垂线并使其长等于AB实长。(I2分) k a■ 四求被截断的三棱锥的投影。(12分)

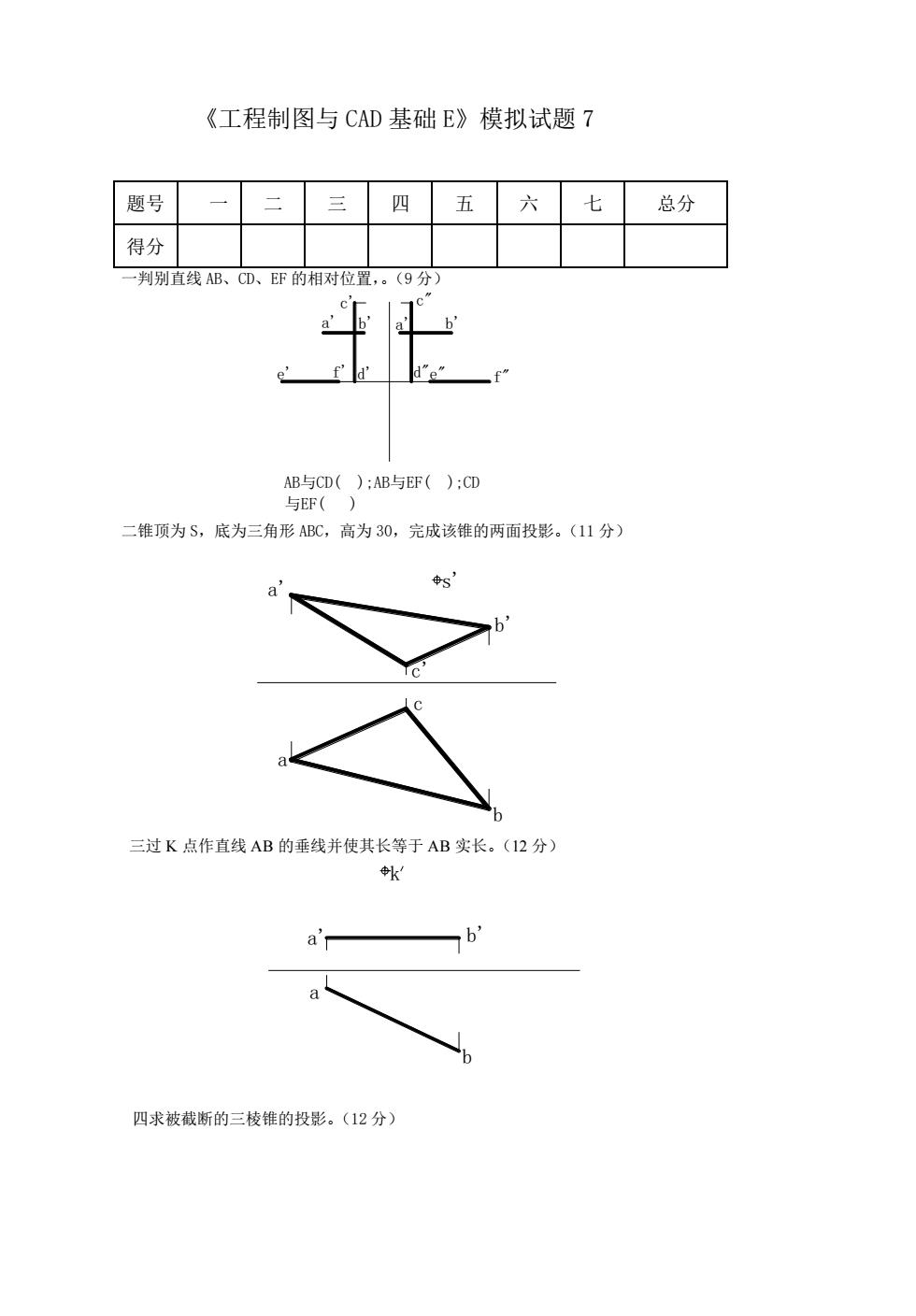

《工程制图与 CAD 基础 E》模拟试题 7 题号 一 二 三 四 五 六 七 总分 得分 一判别直线 AB、CD、EF 的相对位置，。（9 分） a' b' a' b' e' f' d' c" d"e" f" c' AB与CD( );AB与EF( );CD 与EF( ) 二锥顶为 S，底为三角形 ABC，高为 30，完成该锥的两面投影。（11 分） s' a' b' c' a c b 三过 K 点作直线 AB 的垂线并使其长等于 AB 实长。（12 分） k a' b' a b 四求被截断的三棱锥的投影。（12 分）
五求被截断的球体的投影.。(20分) 六作出三棱柱与圆锥的交线。(20分) 七作出形体正等轴测图。(16分)

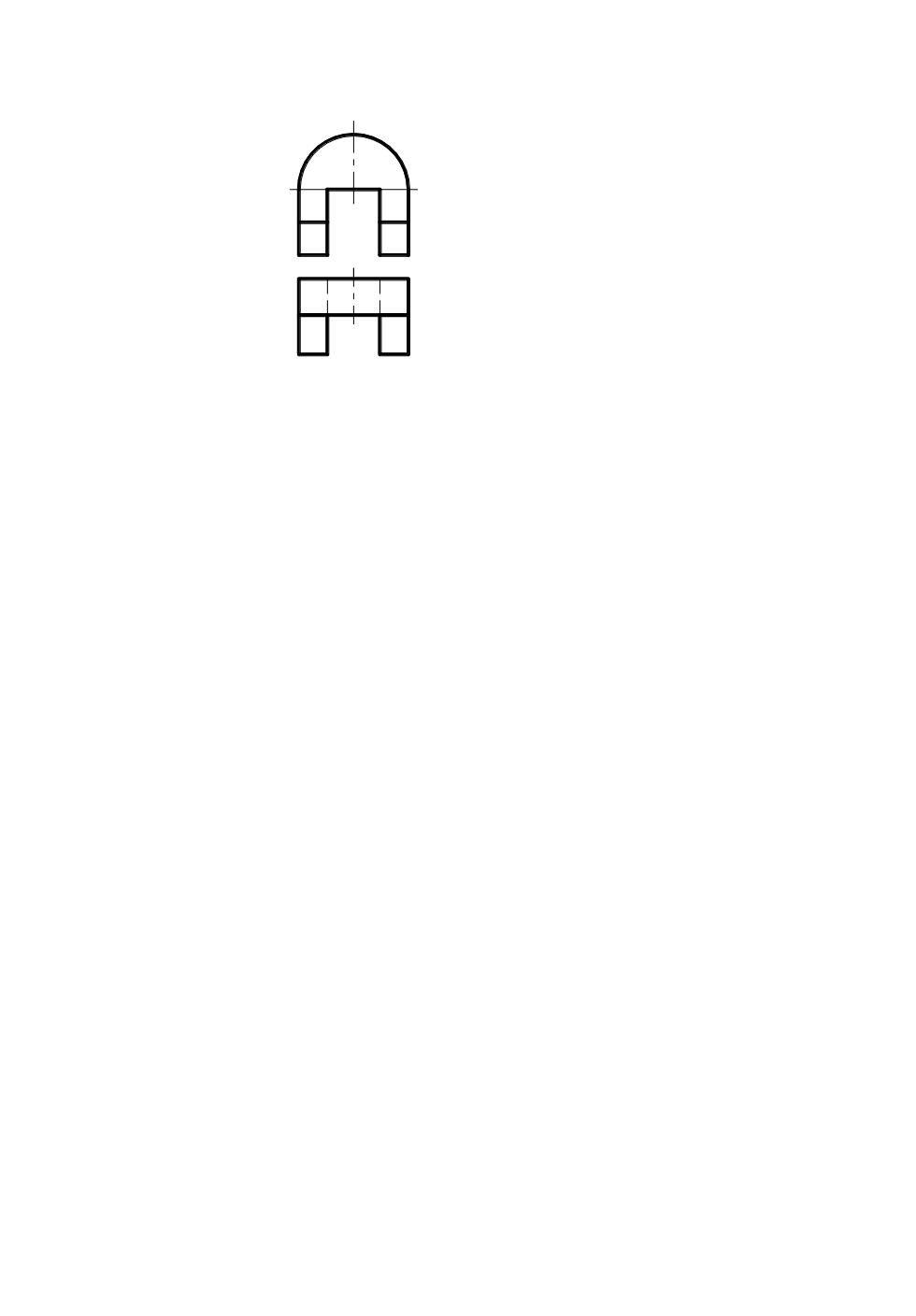

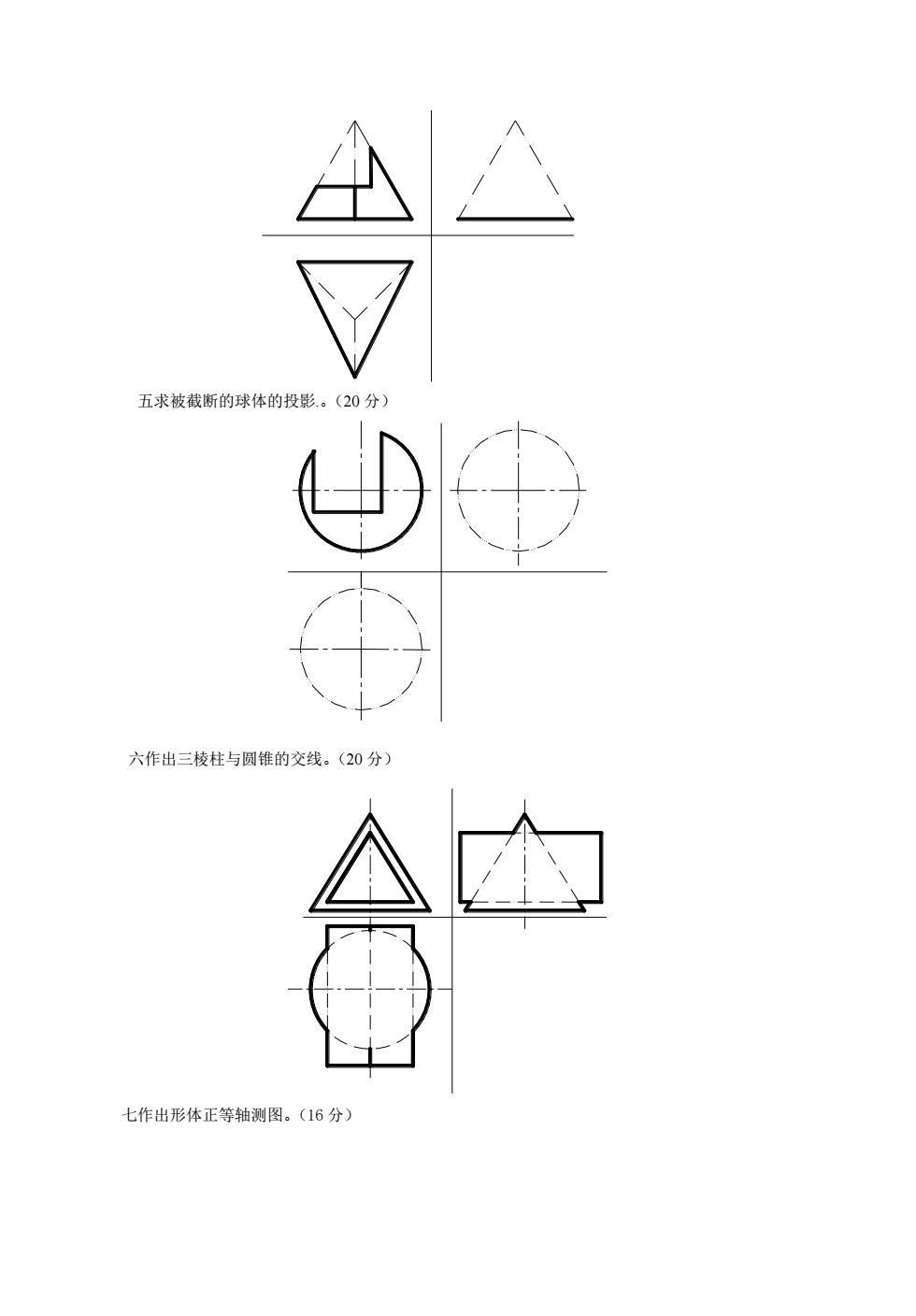

五求被截断的球体的投影.。（20 分） 六作出三棱柱与圆锥的交线。（20 分） 七作出形体正等轴测图。（16 分）
