《工程制图与CAD基础E》模拟试题6 题号 三三四五 七八总分 得分 阅卷人 一、填空题（共9题，每空1分，共20分） 1.画剖面图时，针对建筑形体的不同特点和要求，有如下几种处理方式： 剖 面图、剖面图、 剂面图、 剖面图、 剂面图。 2补全祝图中所缺的线条。(8分) 2建筑总平面图能反映出拟建建筑的 3在某一张建筑施工图中，有索引符号园 ,则详图的图纸编号为。 ■ 4在建筑施工图中，建筑平面图、建筑立面图和建筑剂面图在绘制时常用的比例为 5建筑详图的特点为： 6在楼层结构平面布置图中，KLC-1表示 7在焊接的钢结构图纸上，焊缝要按“国标”规定，采用“焊缝代号”标注，焊缝 3补出水平投影图。(15分) 代号主要由」 和 等 组成。 8在半剖面图中，剖面图和投影图之间，规定用对称符号为分界线，对称符号由 和 组成。 9对剂面图的标注有如下的规定：用剖切位置线表示 用投射方向线表示 二、作图题（共6题，共80分） 1补全视图中所缺的线条。(14分)

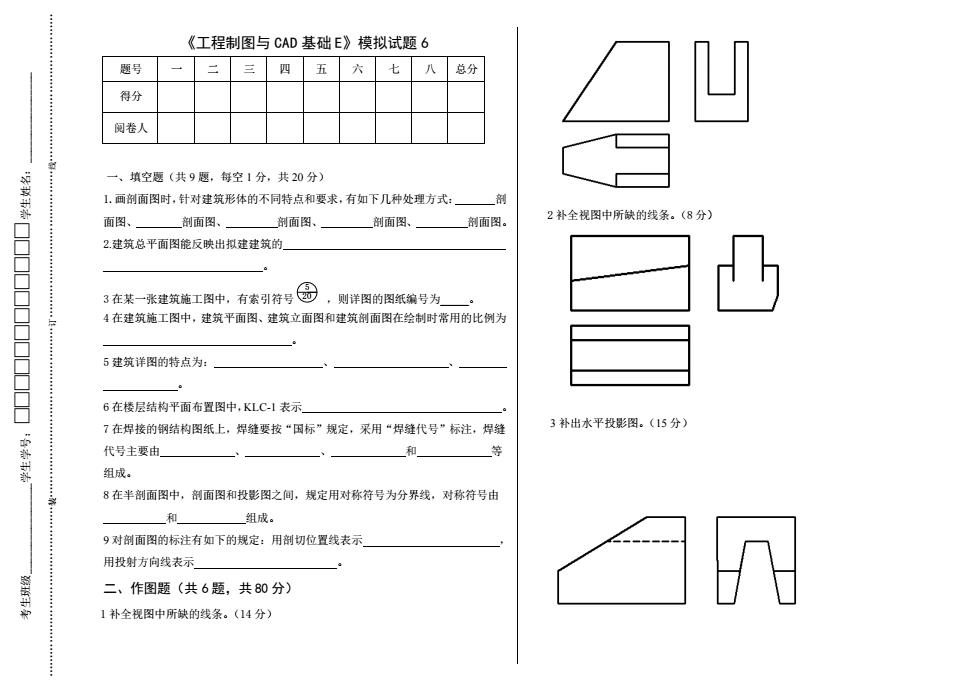

《工程制图与 CAD 基础 E》模拟试题 6 题号 一 二 三 四 五 六 七 八 总分 得分 阅卷人 一、填空题（共 9 题，每空 1 分，共 20 分） 1.画剖面图时，针对建筑形体的不同特点和要求，有如下几种处理方式： 剖 面图、 剖面图、 剖面图、 剖面图、 剖面图。 2.建筑总平面图能反映出拟建建筑的 。 3 在某一张建筑施工图中，有索引符号 20 5 ，则详图的图纸编号为_。 4 在建筑施工图中，建筑平面图、建筑立面图和建筑剖面图在绘制时常用的比例为 。 5 建筑详图的特点为： 、 、 。 6 在楼层结构平面布置图中，KLC-1 表示 。 7 在焊接的钢结构图纸上，焊缝要按“国标”规定，采用“焊缝代号”标注，焊缝 代号主要由 、 、 和 等 组成。 8 在半剖面图中，剖面图和投影图之间，规定用对称符号为分界线，对称符号由 和 组成。 9 对剖面图的标注有如下的规定：用剖切位置线表示 ， 用投射方向线表示 。 二、作图题（共 6 题，共 80 分） 1 补全视图中所缺的线条。（14 分） 2 补全视图中所缺的线条。（8 分） 3 补出水平投影图。（15 分） 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ . 装. 订. 线
4根据V、H面投影画出W面投影。(15分)》 6在由砖砌筑的基础墙和毛坯酶筑的大放脚的基础详图中，完成： (1)在图中画出砖及毛石图例。(2)在图中注出大放脚的高度。(3)注出基础底面 的标高。注出室外地面标高-0.800米，室内地面标出±0.000米。(18分) 370+220 防图层 5完成钢筋混凝土基础的W面投影，并将V、W投影改为半剖面图。（注意： 断面部分必须打上相应的材料图例符号)(10分) 9050 700 165

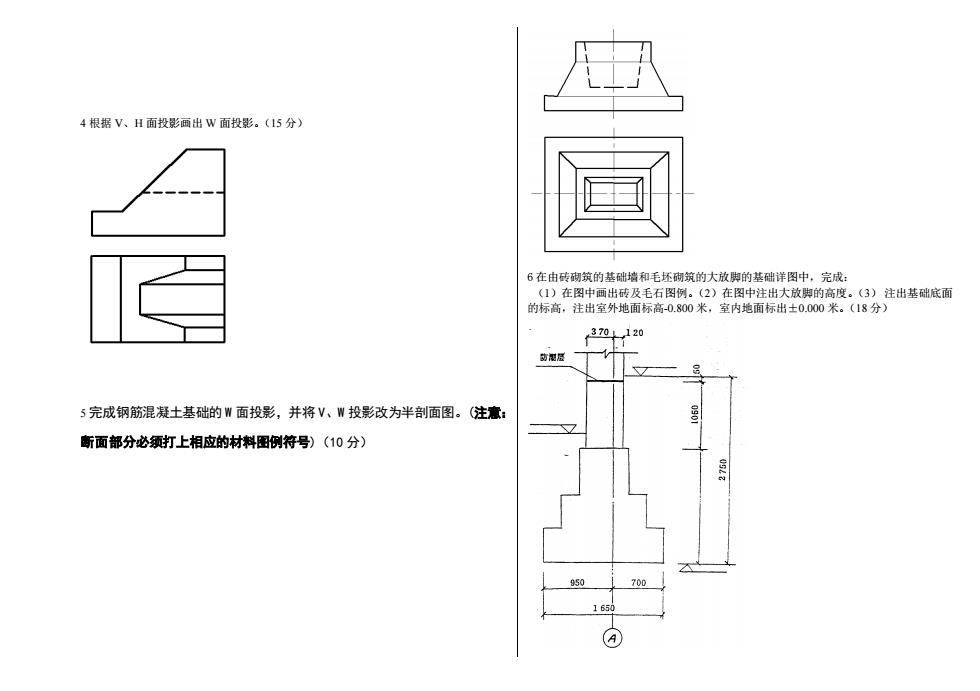

4 根据 V、H 面投影画出 W 面投影。（15 分） 5 完成钢筋混凝土基础的 W 面投影，并将 V、W 投影改为半剖面图。(注意： 断面部分必须打上相应的材料图例符号)（10 分） 6 在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成： （1）在图中画出砖及毛石图例。（2）在图中注出大放脚的高度。（3） 注出基础底面 的标高，注出室外地面标高-0.800 米，室内地面标出±0.000 米。（18 分）
