工程制图与CAD基础E模拟试题3标准答案及评分标准 一、填空题（每空2分，共12分） 1.垂直交叉；（答垂直或交叉均可给1分）平行；垂直交叉（答垂直或交叉均可 给1分) 2相交3.不在；在 二、作图题（共7题，共84分） L.己知直线B,试过点M,N分别作平面与直线平行与垂直。(10分) h n 评分标准：每平面5分，共10分。注：每平面局部正确，可酌情给分。 2已知正方形ABCD的一顶点A及另一对角线在直线EF上，完成正方形投影。(15 分) 评分标准：1.作出AC线5分。2.完成BD线5分。3.完成ABCD5分。 注：每步局部正确可酌情给分。（此惠在求4C线实形时也可用换面法）

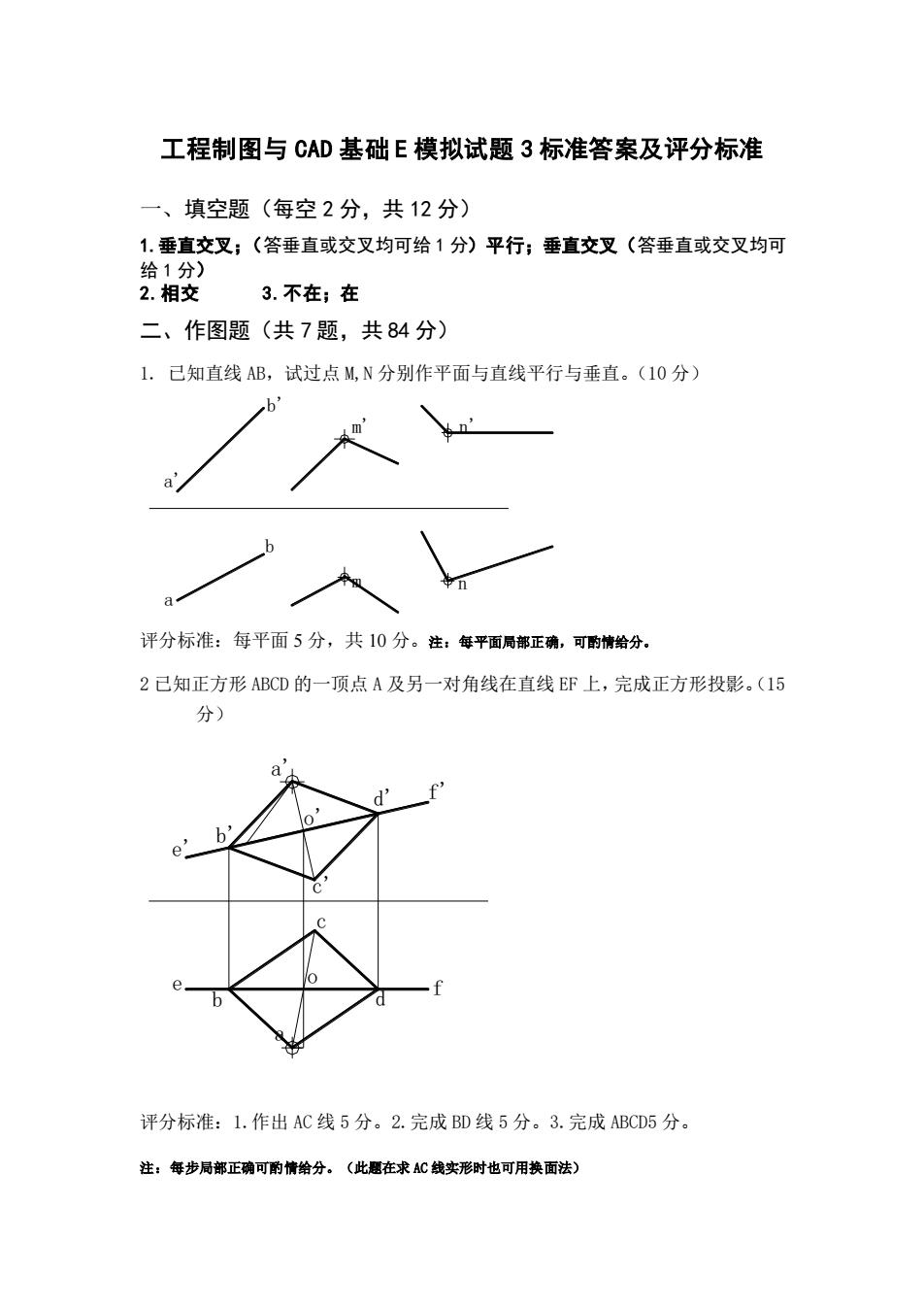

工程制图与 CAD 基础 E 模拟试题 3 标准答案及评分标准 一、填空题（每空 2 分，共 12 分） 1.垂直交叉；（答垂直或交叉均可给 1 分）平行；垂直交叉（答垂直或交叉均可 给 1 分） 2.相交 3.不在；在 二、作图题（共 7 题，共 84 分） 1. 已知直线 AB，试过点 M,N 分别作平面与直线平行与垂直。（10 分） a' b' a b m' n' m n 评分标准：每平面 5 分，共 10 分。注：每平面局部正确，可酌情给分。 2 已知正方形 ABCD 的一顶点 A 及另一对角线在直线 EF 上，完成正方形投影。（15 分） e' f' e f a' a o' c' o c b d b' d' 评分标准：1.作出 AC 线 5 分。2.完成 BD 线 5 分。3.完成 ABCD5 分。 注：每步局部正确可酌情给分。（此题在求 AC 线实形时也可用换面法）

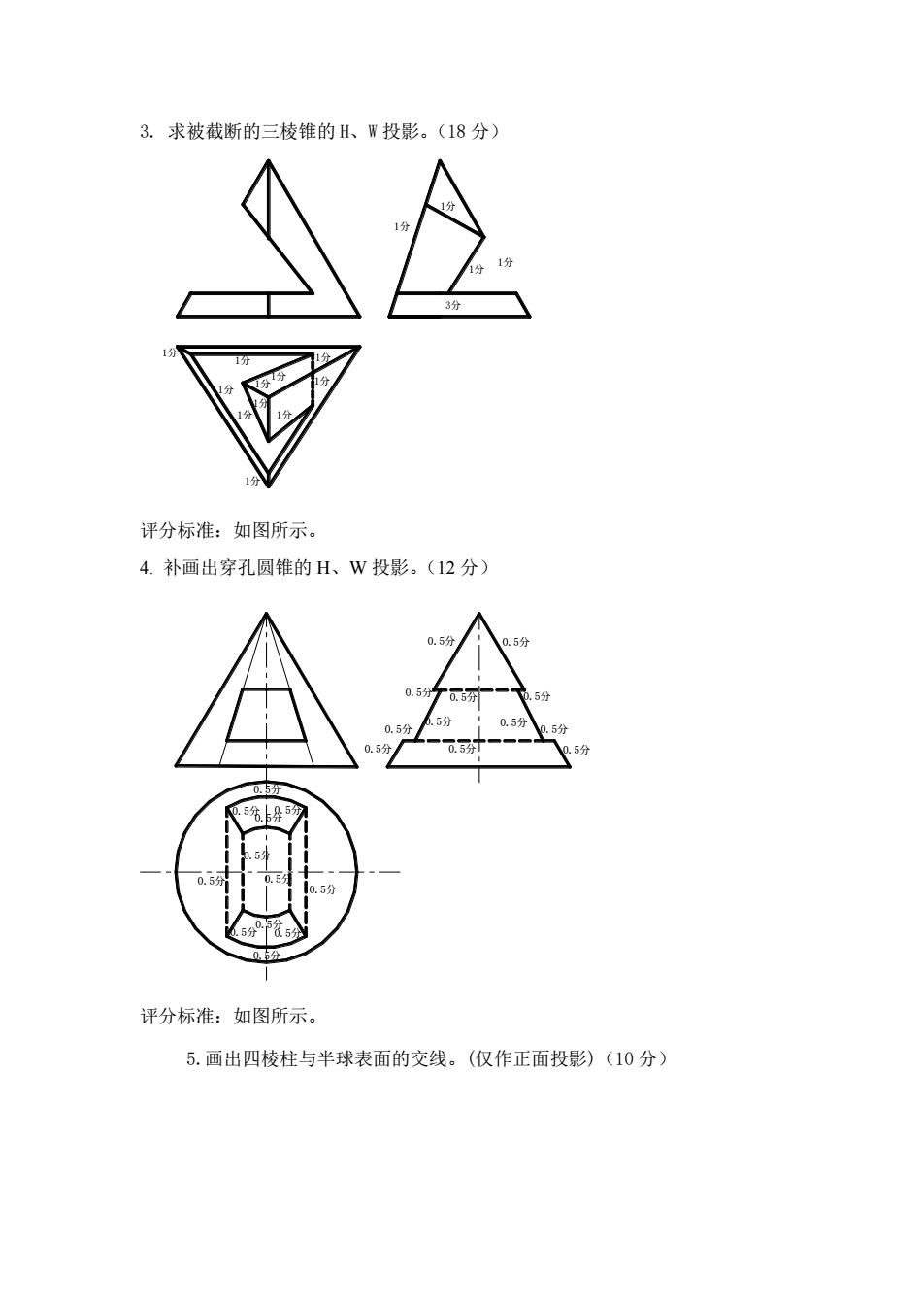

3.求被截断的三棱锥的H、W投影。(18分) 评分标准：如图所示。 4.补画出穿孔圆锥的H、W投影。(12分) 评分标准：如图所示。 5.画出四棱柱与半球表面的交线。（仅作正面投影）(10分)》
3. 求被截断的三棱锥的 H、W 投影。（18 分） 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 3分 评分标准：如图所示。 4. 补画出穿孔圆锥的 H、W 投影。（12 分） 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 评分标准：如图所示。 5.画出四棱柱与半球表面的交线。(仅作正面投影)（10 分）
1分 4分 1分 2分 2分 评分标准：如图所示。注：每步局部正确可的情给分。 6.完成形体正等测图。(11分) 3分 2分 3分 3分 评分标准：如图所示。 注：每步局部正确可酌情给分。 7画出形体三视图。（比例：1：1）(12分) L- 评分标准：V、H、W投影各4分。注：每 面投影局部正确可酌情给分
1 2 1分 4分 1分 2分 2分 评分标准：如图所示。注：每步局部正确可酌情给分。 6.完成形体正等测图。（11 分） 3分 3分 2分 3分 评分标准：如图所示。 注：每步局部正确可酌情给分。 7 画出形体三视图。（比例：1：1）（12 分） 评分标准：V、H、W 投影各 4 分。注：每 面投影局部正确可酌情给分。 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线
