工程制图与CAD基础E模拟试题9答案 一、填空题（共14空，每空1分，共14分） 1房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容。图纸目录、设计总说 明、建筑施工图、结构施工图、建筑装修图、设备施工图。 2皿。绝对。相对。建筑。结构。 3横。侧。纵。正。能反映出房屋内部构造比较复杂与典型。门窗洞。 4与房屋立面平行。 二问答题（共2题，共32分） 1说出建筑立面图中各种线宽（加粗线、粗线、中粗线、细线）所用的位置。(8分) 中粗线：勒脚、窗台、门窗洞、檐口、阳台、雨棚、柱、台阶和花池等主要构件轮廓线。 2路下号的线· 新建三层建筑 钢筋混凝土 公 A轴线之后附加的第一道定位轴线 总平面图中室外地坪标高符号 J103个 01号剖面详图在第20号图纸上，也可查阅103建筑图集 三作图题（共4题，共54分） 1作出形体的2-2制面图。(10分)

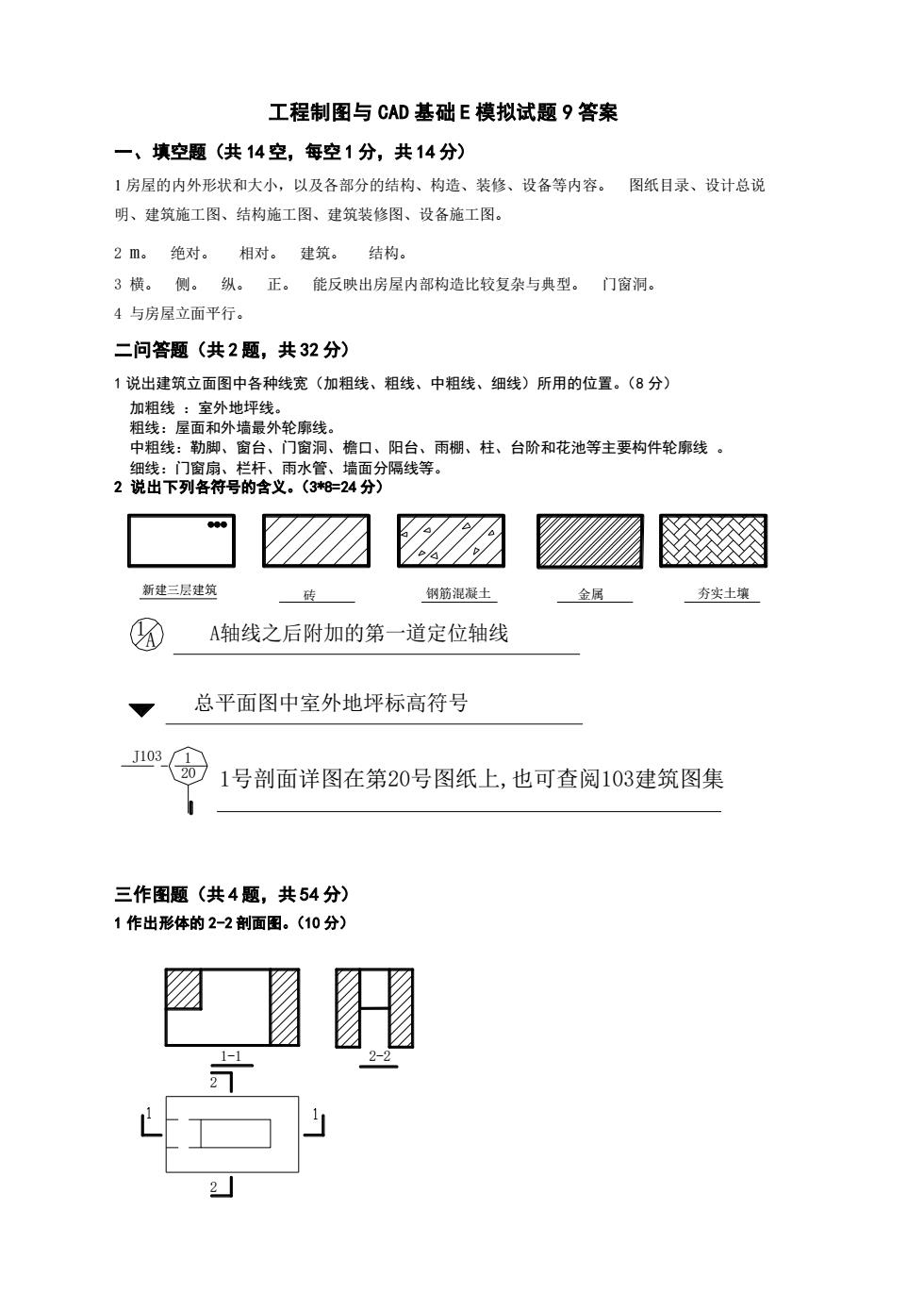

工程制图与 CAD 基础 E 模拟试题 9 答案 一、填空题（共 14 空，每空 1 分，共 14 分） 1 房屋的内外形状和大小，以及各部分的结构、构造、装修、设备等内容。 图纸目录、设计总说 明、建筑施工图、结构施工图、建筑装修图、设备施工图。 2 m。 绝对。 相对。 建筑。 结构。 3 横。 侧。 纵。 正。 能反映出房屋内部构造比较复杂与典型。 门窗洞。 4 与房屋立面平行。 二问答题（共 2 题，共 32 分） 1 说出建筑立面图中各种线宽（加粗线、粗线、中粗线、细线）所用的位置。（8 分） 加粗线 ：室外地坪线。 粗线：屋面和外墙最外轮廓线。 中粗线：勒脚、窗台、门窗洞、檐口、阳台、雨棚、柱、台阶和花池等主要构件轮廓线 。 细线：门窗扇、栏杆、雨水管、墙面分隔线等。 2 说出下列各符号的含义。（3*8=24 分） 新建三层建筑 砖 钢筋混凝土 金属 夯实土壤 1 A A轴线之后附加的第一道定位轴线 总平面图中室外地坪标高符号 1 20 J103 1号剖面详图在第20号图纸上,也可查阅103建筑图集 三作图题（共 4 题，共 54 分） 1 作出形体的 2-2 剖面图。（10 分） 2 1-1 2 2-2
2作2-2断面图。(15分) 3画出下图所示钢筋混凝土梁的2-2断面图。(15分) 212 120③ ⑤8e16 2020② 2022 ① 2-2 4作出下列形体的侧面投影。（共2题，每题7分，共14分） 日工

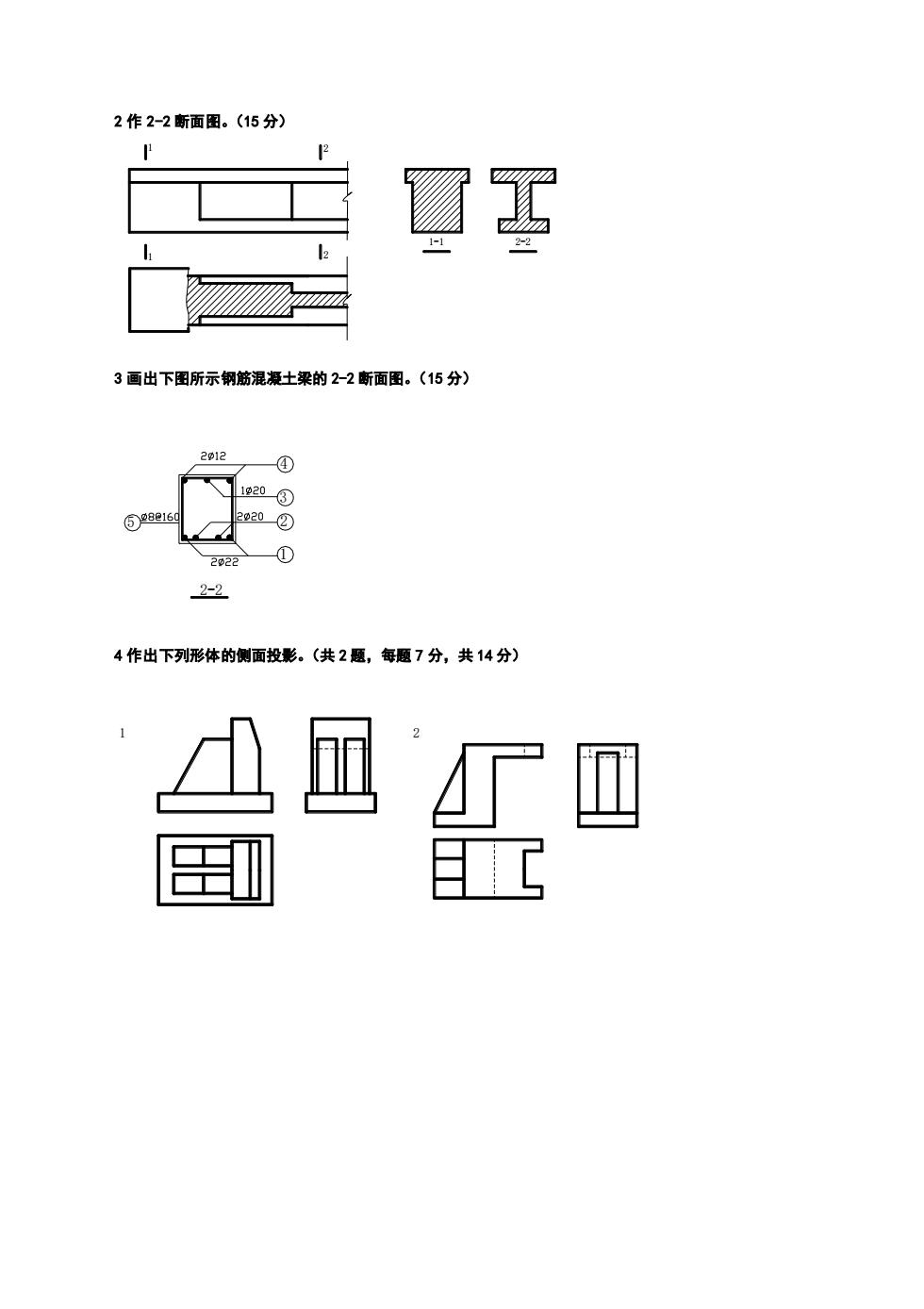

2 作 2-2 断面图。（15 分） 1 1 2 1-1 2 2-2 3 画出下图所示钢筋混凝土梁的 2-2 断面图。（15 分） 4 1 3 2 2-2 5 4 作出下列形体的侧面投影。（共 2 题，每题 7 分，共 14 分） 1 2
