《工程制图与CAD基础E》模拟试题8 一、填空愿（共14愿，每空1分，共14分） 1.施工图是表示建筑物的 的图样。一般包括： 等。 2标高数字应以为单位。 标高以青岛附近的黄海海平面为零点：标 高以房屋的室内主要地坪高度为零点。 —标高是构件包括粉刷层在内的、装修 2 完成后的标高： 标高则是构件的不包括粉刷层的毛面标高。 2.作2-2断面图。(15分 3.作建筑剂面图时，剖切面一般向，即平行于面，必要时也可向， 即平行于面。其位置应选择在 的部位，并应 通过 4.建筑立面图是在 的投影面上所作的正投影 二、问答愿（共2愿，共32分） 1说出建筑立面图中各种线宽（加粗线、粗线、中粗线、细线）所用的位置。(8分) 2说出下列各符号的含义。(38=24分) 3.画出下图所示钢筋混凝土梁的2-2断面图。(15分) W ⑥8e160 © 212 0 212 三、作图题（供4题，共54分） a8e1600 120百 2020@ 320-司 1.作出形体的2-2剂面图。(10分) 2020② 8e160 20220 2226

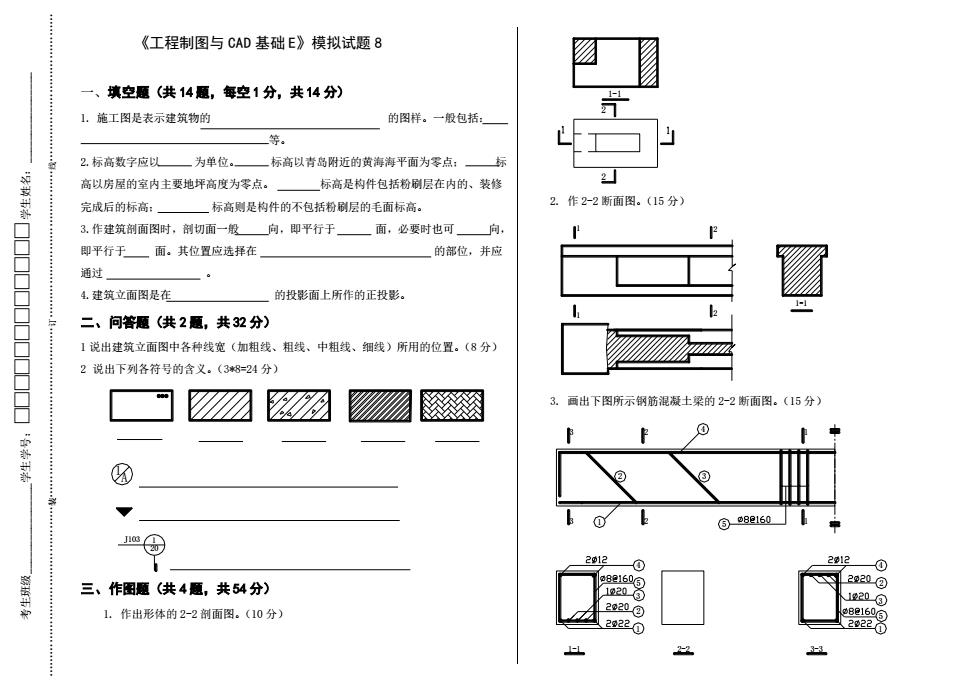

《工程制图与 CAD 基础 E》模拟试题 8 一、填空题（共 14 题，每空 1 分，共 14 分） 1. 施工图是表示建筑物的 的图样。一般包括： 等。 2.标高数字应以 为单位。 标高以青岛附近的黄海海平面为零点； 标 高以房屋的室内主要地坪高度为零点。 标高是构件包括粉刷层在内的、装修 完成后的标高； 标高则是构件的不包括粉刷层的毛面标高。 3.作建筑剖面图时，剖切面一般 向，即平行于 面，必要时也可 向， 即平行于 面。其位置应选择在 的部位，并应 通过 。 4.建筑立面图是在 的投影面上所作的正投影。 二、问答题（共 2 题，共 32 分） 1 说出建筑立面图中各种线宽（加粗线、粗线、中粗线、细线）所用的位置。（8 分） 2 说出下列各符号的含义。（3*8=24 分） A 1 1 20 J103 三、作图题（共 4 题，共 54 分） 1. 作出形体的 2-2 剖面图。（10 分） 2 1-1 2 2. 作 2-2 断面图。（15 分） 1 1 2 1-1 2 3. 画出下图所示钢筋混凝土梁的 2-2 断面图。（15 分） 5 2 3 4 1 3 3 2 2 1 1 4 5 3 2 1 1-1 4 5 3 2 1 2-2 3-3 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ . 装. 订. 线

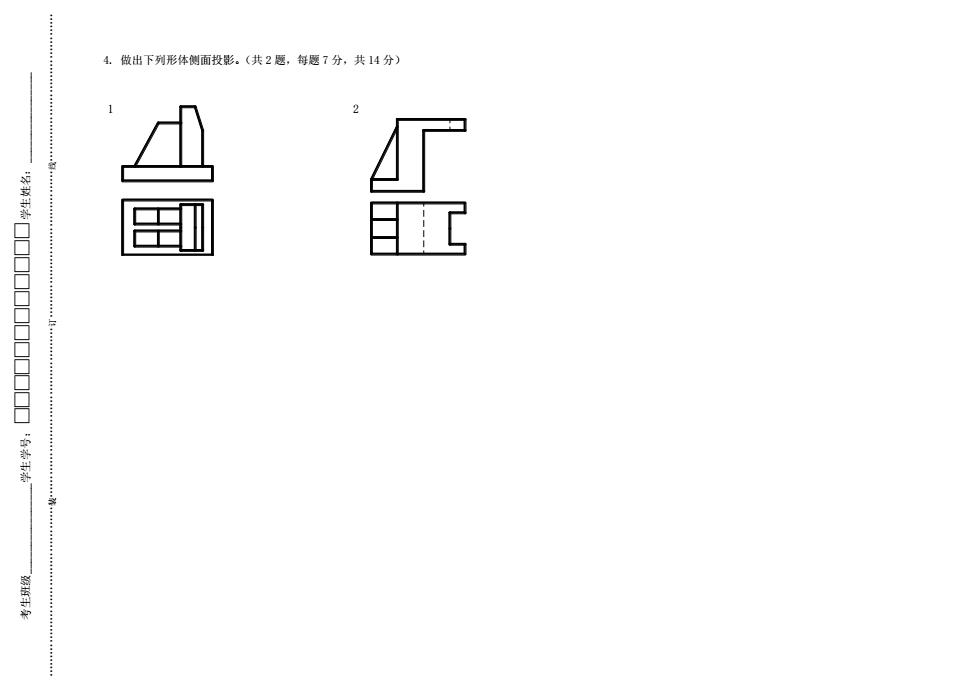

4.做出下列形体侧面投影。（共2题，每题7分，共14分） T
4. 做出下列形体侧面投影。（共 2 题，每题 7 分，共 14 分） 1 2 考生班级_学生学号：□□□□□□□□□□□□学生姓名：_ .装.订.线
