内蒙古科技大学考试标准答案及评分标准 课程名称：工程制图与CAD基础E(1)考试班级：土木工程、力学、交通 给排水、工程管理10级 考试时间：2011年1月5日15时0分至17时0分标准制订人：张海燕 、过A点作侧垂线AB,AB实长为20，B点在A点的左侧：过C点 作正平线CD,实长为25，D点比C点高15。(10分) b"(a") 评分标准：1作出ab及ab'、b”(a。(5分) 2作出cd'、cd及c”d”。(5分)注：每步局部正确可酌情给分. 二、已知正方形一边AB及BC的H投影方向，完成正方形ABCD的V 及H面投影。(10分) 评分标准：1作出b℃方向。(2 分 2确定c与c。(5分) 3完成V及H投影。(3分) 注：每步局部正确可酌情给分
内蒙古科技大学考试标准答案及评分标准 课程名称：工程制图与 CAD 基础 E（1） 考试班级：土木工程、力学、交通、 给排水、工程管理 10 级 考试时间：2011 年 1 月 5 日 15 时 0 分至 17 时 0 分 标准制订人：张海燕 一、 过 A 点作侧垂线 AB，AB 实长为 20，B 点在 A 点的左侧；过 C 点 作正平线 CD，实长为 25，D 点比 C 点高 15。（10 分） b"(a") 20 b' b d d' c" d" 15 25 a' c' a c 评分标准：1 作出 ab 及 a’b’、b”(a”)。（5 分） 2 作出 c’d’、cd 及 c”d”。（5 分）注：每步局部正确可酌情给分。 二、已知正方形一边 AB 及 BC 的 H 投影方向，完成正方形 ABCD 的 V 及 H 面投影。（10 分） a' b' c' d' a b d c 注：每步局部正确可酌情给分。 评分标准：1 作出 b’c’方向。（2 分） 2 确定 c’与 c。（5 分） 3 完成 V 及 H 投影。（3 分）

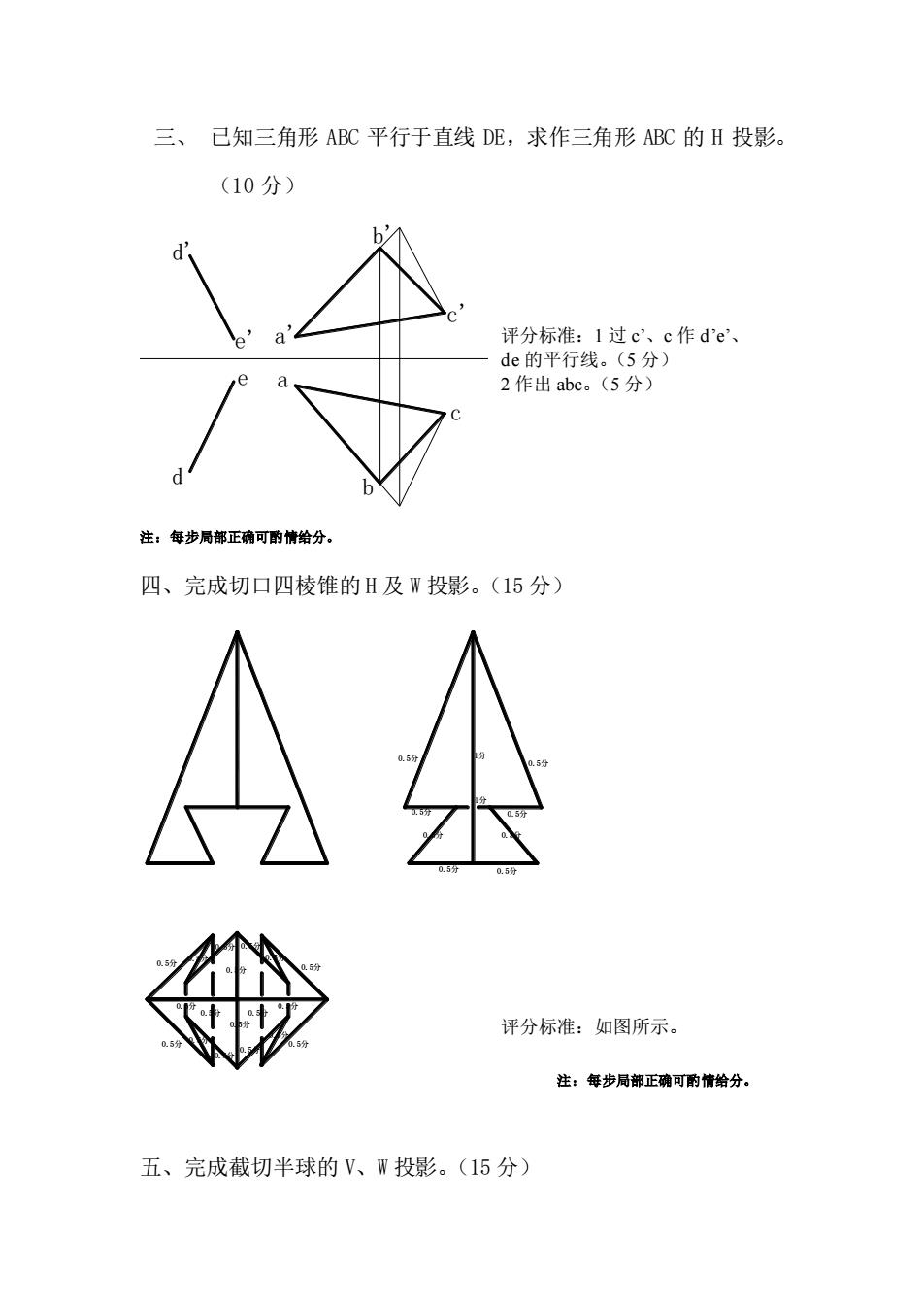

三、已知三角形ABC平行于直线DE,求作三角形ABC的H投影， (10分) 评分标准：1过c'、c作d'e'、 de的平行线。(5分) 2作出bc。(5分) 注：每步局部正确可的情给分 四、完成切口四棱锥的H及W投影。(15分) 评分标准：如图所示 注：年步局部正确可酌情输分。 五、完成截切半球的V、W投影。(15分)
三、 已知三角形 ABC 平行于直线 DE，求作三角形 ABC 的 H 投影。 （10 分） d' b' c' e' a' e d a c b 注：每步局部正确可酌情给分。 四、完成切口四棱锥的 H 及 W 投影。（15 分） 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 0.5分 1分 1分 0.5分 注：每步局部正确可酌情给分。 五、完成截切半球的 V、W 投影。（15 分） 评分标准：1 过 c’、c 作 d’e’、 de 的平行线。（5 分） 2 作出 abc。（5 分） 评分标准：如图所示

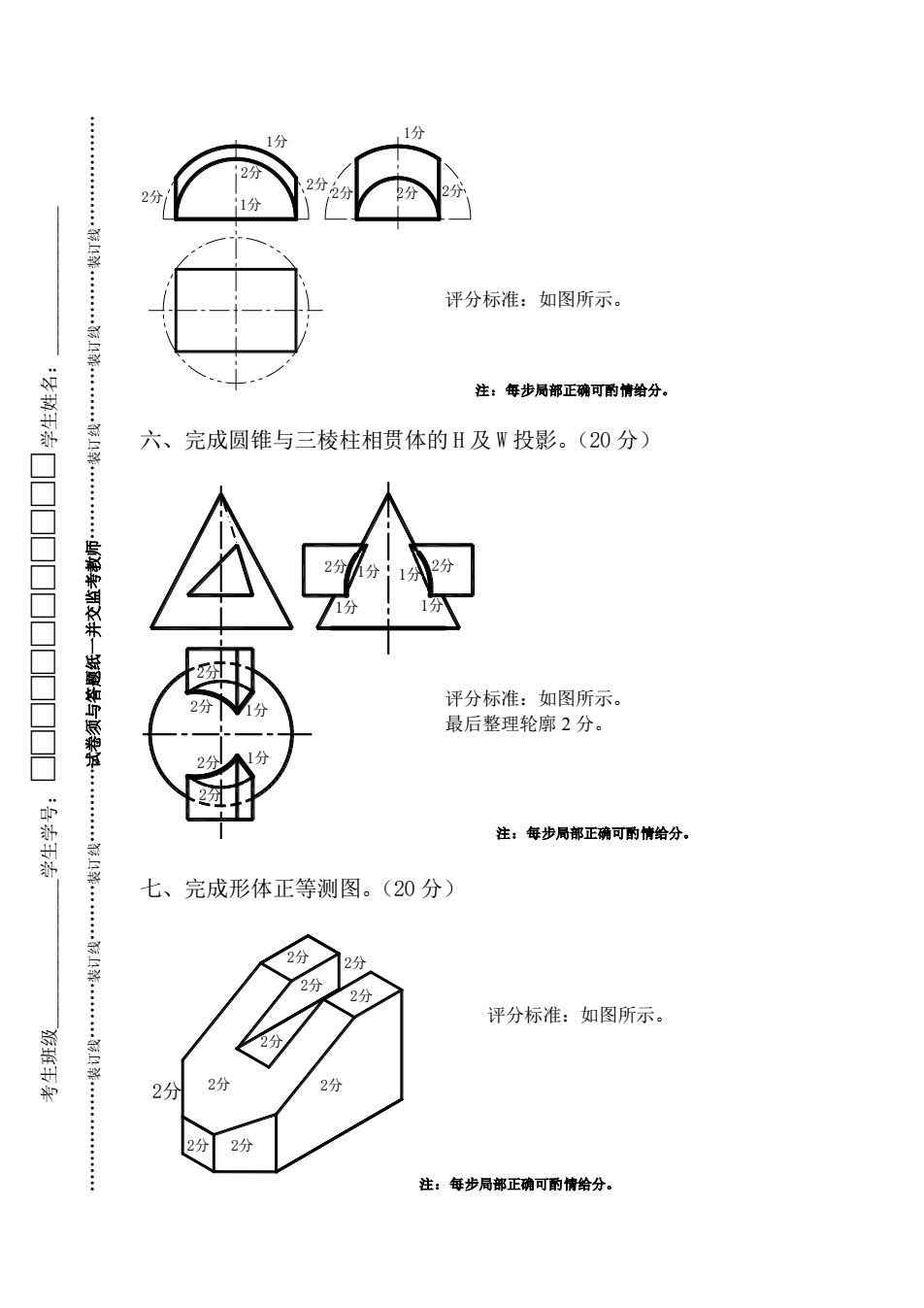

评分标准：如图所示。 注：每步局部正确可酌情给分。 六、完成圆锥与三棱柱相贯体的H及W投影。(20分) 评分标准：如图所示。 最后整理轮廓2分。 注：每步局部正确可的情给分。 七、完成形体正等测图。(20分) 评分标准：如图所示。 25 2分 2分 注：每步局部正确可的情给分
1分 2分 1分 2分 2分 1分 2分 2分 2分 注：每步局部正确可酌情给分。 六、完成圆锥与三棱柱相贯体的 H 及 W 投影。（20 分） 2分 2分 2分 2分 1分 1分 2分 2分 1分 1分 1分 1分 注：每步局部正确可酌情给分。 七、完成形体正等测图。（20 分） 2分 2分 2分 2分 2分 2分 2分 2分 2分 2分 注：每步局部正确可酌情给分。 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线. 评分标准：如图所示。 评分标准：如图所示。 最后整理轮廓 2 分。 评分标准：如图所示
