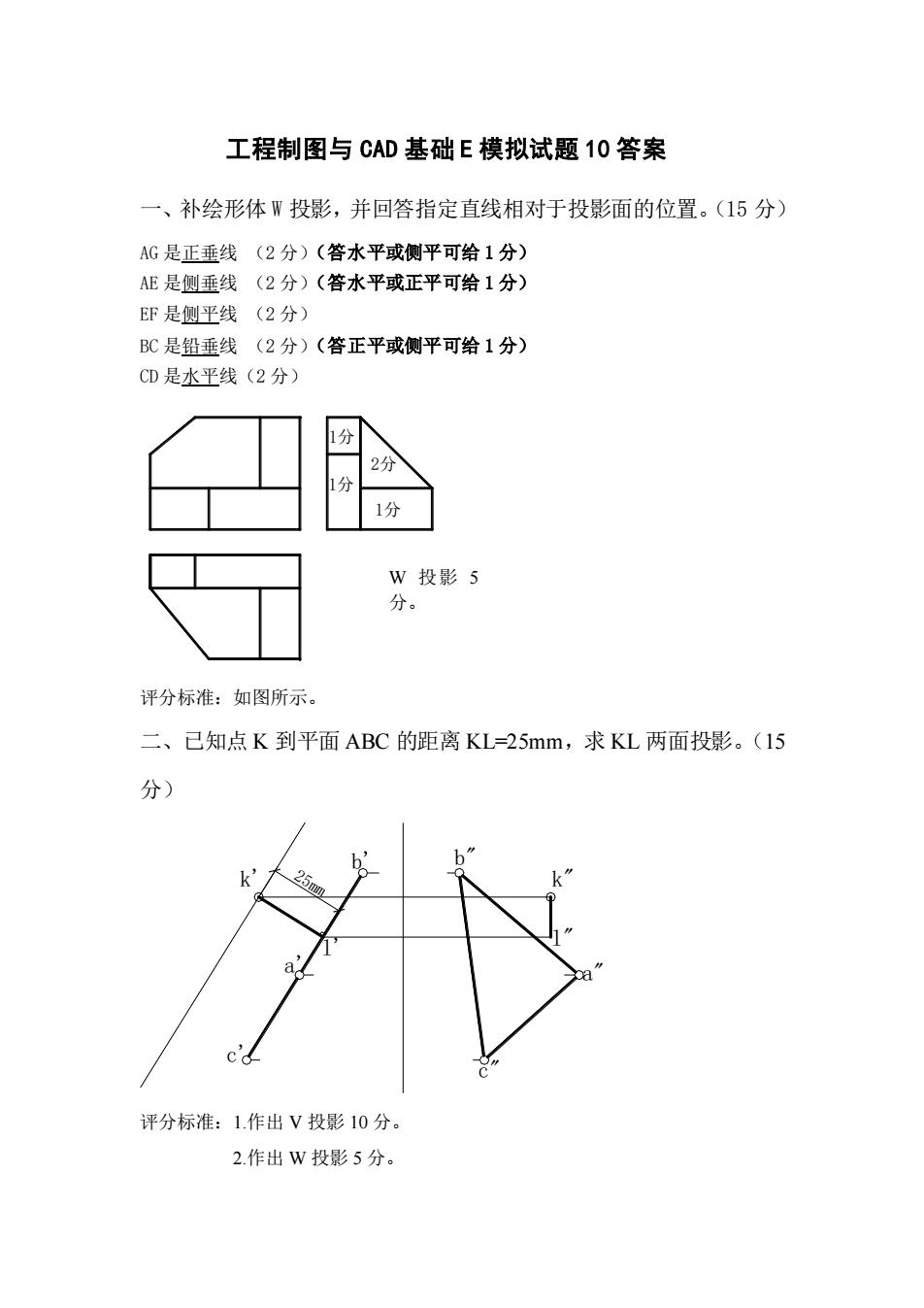

工程制图与CAD基础E模拟试题10答案 一、补绘形体W投影，并回答指定直线相对于投影面的位置。(15分) AG是正垂线(2分)（答水平或侧平可给1分） AE是侧垂线(2分)（答水平或正平可给1分） EF是侧平线(2分) BC是铅垂线(2分)（答正平或侧平可给1分） CD是水平线(2分) 2分 1分 1分 W投影5 分。 评分标准：如图所示。 二、已知点K到平面ABC的距离KL=25mm,求KL两面投影。(15 分) 评分标准：1.作出V投影10分。 2.作出W投影5分
工程制图与 CAD 基础 E 模拟试题 10 答案 一、补绘形体 W 投影，并回答指定直线相对于投影面的位置。（15 分） AG 是正垂线 （2 分）（答水平或侧平可给 1 分） AE 是侧垂线 （2 分）（答水平或正平可给 1 分） EF 是侧平线 （2 分） BC 是铅垂线 （2 分）（答正平或侧平可给 1 分） CD 是水平线（2 分） 1分 1分 1分 2分 评分标准：如图所示。 二、已知点 K 到平面 ABC 的距离 KL=25mm，求 KL 两面投影。（15 分） b' a' c' b" a" c" k' k" l' l" 25mm 评分标准：1.作出 V 投影 10 分。 2.作出 W 投影 5 分。 W 投影 5 分

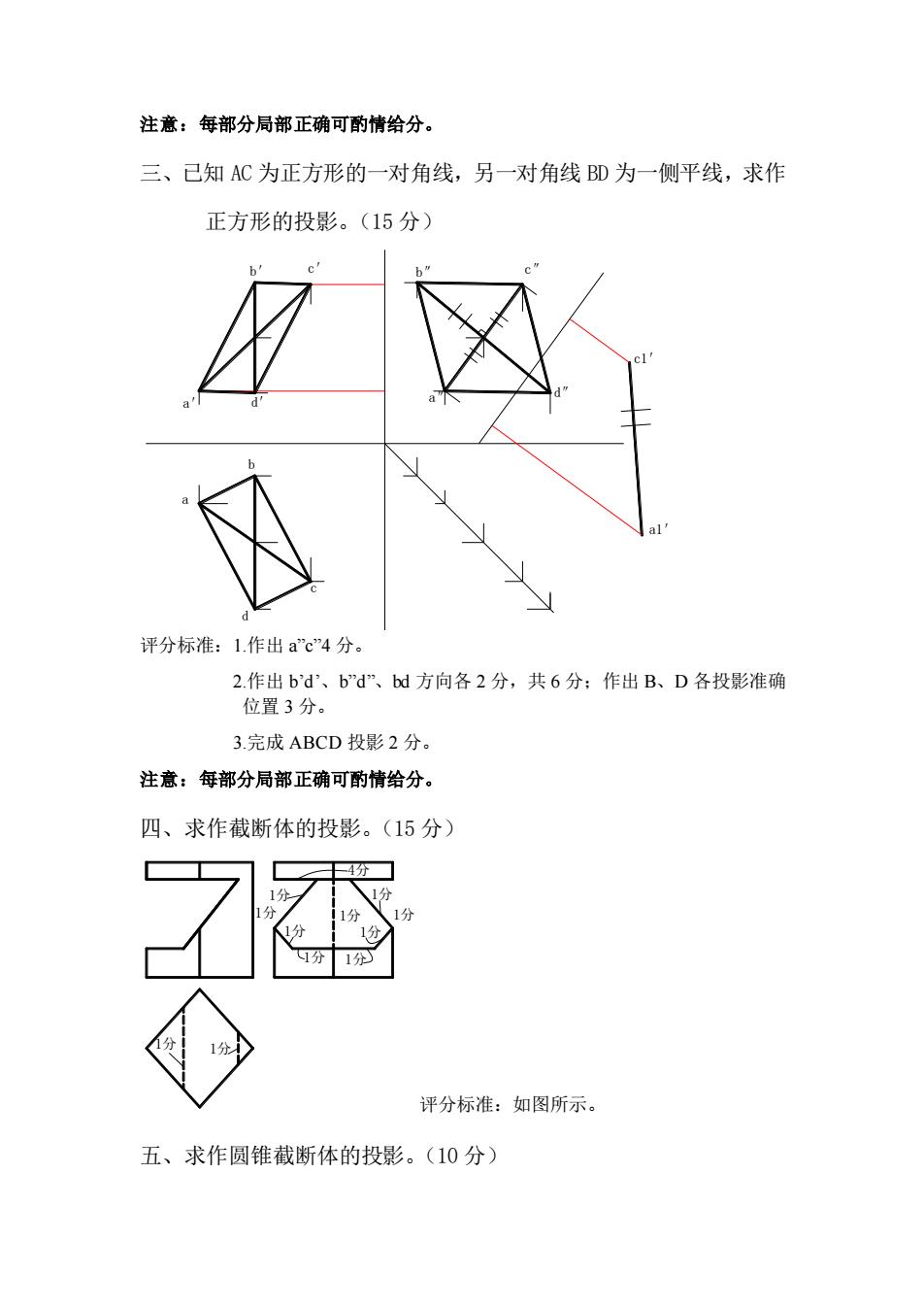

注意：每部分局部正确可酌情给分。 三、已知AC为正方形的一对角线，另一对角线BD为一侧平线，求作 正方形的投影。(15分) 评分标准：1.作出a”c”4分。 2.作出b'd'、b"d”、bd方向各2分，共6分：作出B、D各投影准确 位置3分。 3.完成ABCD投影2分。 注意：每部分局部正确可酌情给分。 四、求作截断体的投影。(15分】 一分门 分1分 评分标准：如图所示 五、求作圆锥截断体的投影。(10分)
注意：每部分局部正确可酌情给分。 三、已知 AC 为正方形的一对角线，另一对角线 BD 为一侧平线，求作 正方形的投影。（15 分） a′ b′ c′ d′ a″ b″ c″ d″ a c d b c1′ a1′ 评分标准：1.作出 a”c”4 分。 2.作出 b’d’、b”d”、bd 方向各 2 分，共 6 分；作出 B、D 各投影准确 位置 3 分。 3.完成 ABCD 投影 2 分。 注意：每部分局部正确可酌情给分。 四、求作截断体的投影。（15 分） 1分 1分 1分 1分 1分 1分 1分 1分 4分 1分 1分 1分 评分标准：如图所示。 五、求作圆锥截断体的投影。（10 分）
八分 评分标准：如图所示。 六、求作相贯体的投影。(15分 4分 评分标准：如图所示。 注意：每部分局部正确可酌情给分。 七、求作形体正等测图。(15分)
1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 评分标准：如图所示。 六、求作相贯体的投影。（15 分） 2分 3分 3分 3分 4分 评分标准：如图所示。 注意：每部分局部正确可酌情给分。 七、求作形体正等测图。（15 分）

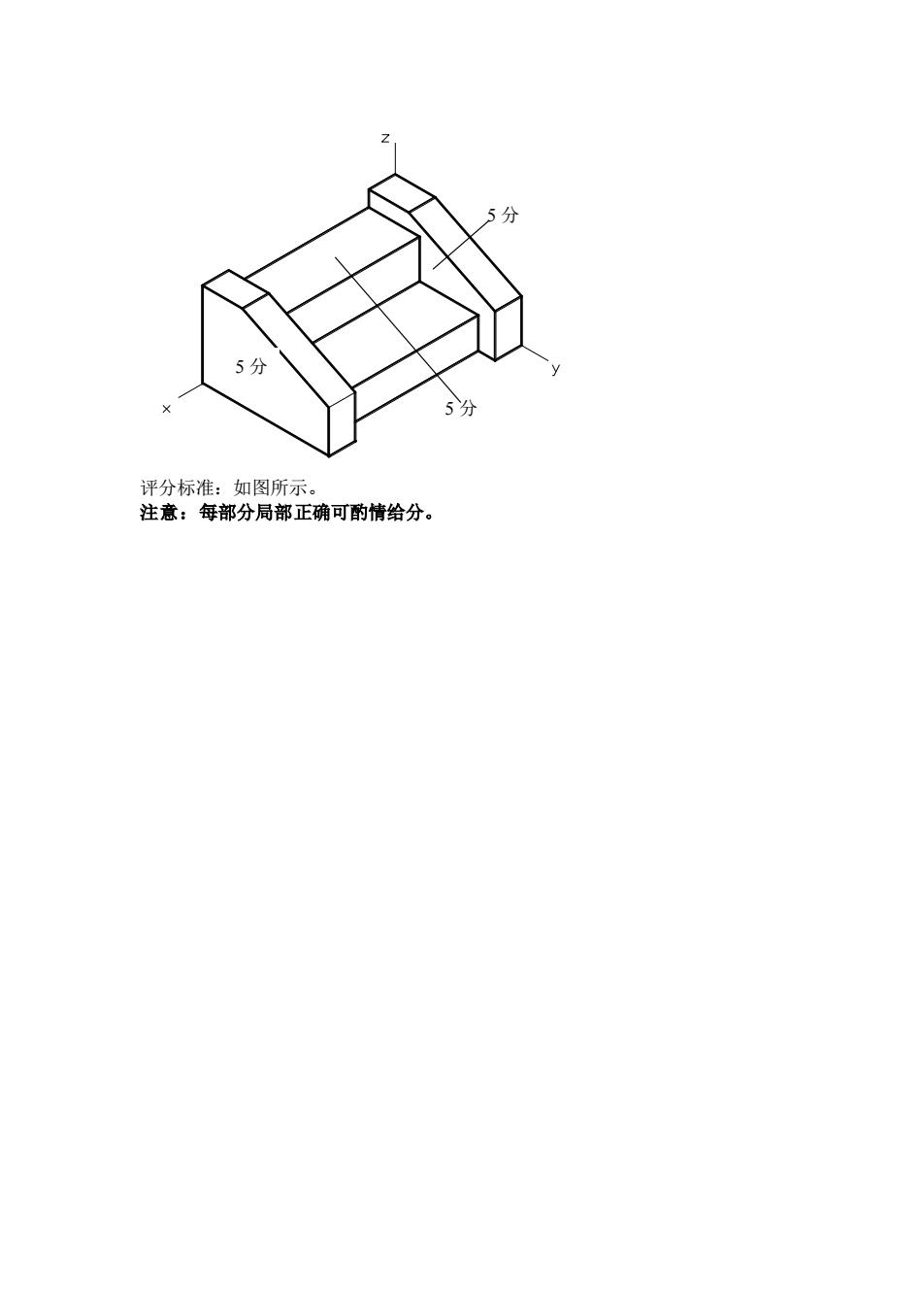

5分 5分 y 5分 评分标准：如图所示。 注意：每部分局部正确可酌情给分
评分标准：如图所示。 注意：每部分局部正确可酌情给分。 5 分 5 分 5 分
