工程制图与CAD基础E模拟试题4标准答案及评分标准 一、填空题（每空2分，共12分） 1.相交2.不垂直3.相交4.三种垂直面和一般面；水平面、铅垂面、 侧垂面、一般面；正垂面 二、作图题（共88分） 1.在直线AB上定点K,使得AK-42mm。(10分) k'b' a 评分标准：1作出AB实长5分。 2作出K点5分。注：每平面局部正确，可酌情给分 2.己知等腰三角形的底边BC上的高线等于其底边实长，且与V面成60°，完成 此三角形两面投影。(15分) 人69 评分标准：1作出高线V投影5分。 2求出高线V投影长度及两端点Y坐标差5分。 3作出三角形两投影5分。 注：每步局部正确，可的情给分
工程制图与 CAD 基础 E 模拟试题 4 标准答案及评分标准 一、填空题（每空 2 分，共 12 分） 1.相交 2.不垂直 3.相交 4.三种垂直面和一般面；水平面、铅垂面、 侧垂面、一般面；正垂面 二、 作图题（共 88 分） 1. 在直线 AB 上定点 K,使得 AK=42mm。（10 分） a' b' a b k' k 评分标准：1 作出 AB 实长 5 分。 2 作出 K 点 5 分。注：每平面局部正确，可酌情给分。 2.已知等腰三角形的底边 BC 上的高线等于其底边实长，且与 V 面成 60°，完成 此三角形两面投影。（15 分） b' c' b c 实长 高线V投影长度 高线两端点Y坐标差 高线两端点Y坐标差 a' a 评分标准：1 作出高线 V 投影 5 分。 2 求出高线 V 投影长度及两端点 Y 坐标差 5 分。 3 作出三角形两投影 5 分。 注：每步局部正确，可酌情给分

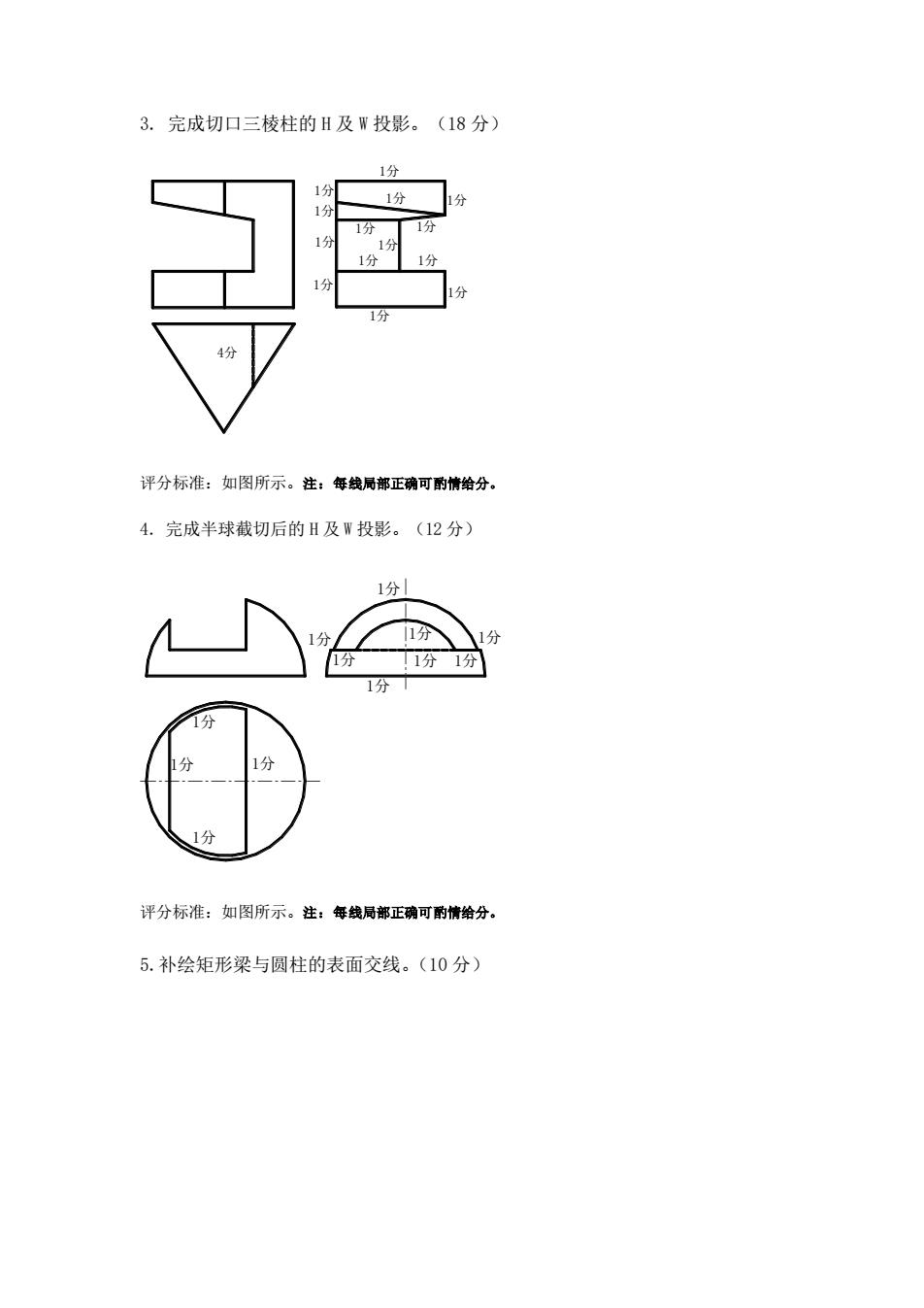

3.完成切口三棱柱的H及W投影。(18分) 评分标准：如图所示。注：年线局部正确可酌情给分 4.完成半球截切后的H及W投影。(12分) 1分 1分 1分1分 分 分 1分 评分标准：如图所示。注：年线局部正确可酌情给分。 5.补绘矩形梁与圆柱的表面交线。(10分)
3. 完成切口三棱柱的 H 及 W 投影。（18 分） 4分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 评分标准：如图所示。注：每线局部正确可酌情给分。 4. 完成半球截切后的 H 及 W 投影。（12 分） 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 1分 评分标准：如图所示。注：每线局部正确可酌情给分。 5.补绘矩形梁与圆柱的表面交线。（10 分）
1分 3分 评分标准：如图所示。注：每线局部正确可酌情给分。 6.完成形体正等测图。(11分) 3分 3分 5分 评分标准：如图所示。注：每部分局部正确可酌情给分。 7画出形体三视图。（注：视图尺寸可不按模型实际尺寸画，但三视图必须保证 对应))(12分) 评分标准：每面投影4分。共12分。注：每部分局部正确可酌情给分
3分 3分 1分 1分 1分 1分 评分标准：如图所示。注：每线局部正确可酌情给分。 6.完成形体正等测图。（11 分） 5分 3分 3分 评分标准：如图所示。注：每部分局部正确可酌情给分。 7 画出形体三视图。（注：视图尺寸可不按模型实际尺寸画，但三视图必须保证 对应））（12 分） 评分标准：每面投影 4 分。共 12 分。注：每部分局部正确可酌情给分。 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线. 考生班级_学生学号：□□□□□□□□□□□ □学生姓名：_ .装订线.装订线.装订线.试卷须与答题纸一并交监考教师.装订线.装订线.装订线
