9.1 信号处理工具介绍 (讲本节时，应尽量直接用MATLAB的图形界面) ·信号处理工具sptool(Signal Processing Tool的 缩写)为信号处理的研究工作提供了一个集成 环境和工具。 。 信号处理的任务：一是对信号进行分析；二是 滤波器设计。在这两个任务进行过程中，经常 要做第三个任务，那就是要把信号加到所设计 的滤波器中，看它的输出是否满足要求。 。 Sptoo.1把这三个任务集成在一起，加上了适 当的管理功能，配以良好的工作界面，利用它 可以大大提高研究工作的效率。 6
6 9.1 信号处理工具介绍 (讲本节时，应尽量直接用MATLAB的图形界面) • 信号处理工具sptool（Signal Processing Tool的 缩写）为信号处理的研究工作提供了一个集成 环境和工具。 • 信号处理的任务：一是对信号进行分析；二是 滤波器设计。在这两个任务进行过程中，经常 要做第三个任务，那就是要把信号加到所设计 的滤波器中，看它的输出是否满足要求。 • Sptool把这三个任务集成在一起，加上了适 当的管理功能，配以良好的工作界面，利用它 可以大大提高研究工作的效率
信号处理工具(sptoo1.)介绍 在MATLAB命 SPTool:startup.spt ▣☒ File Edit Window Help 令窗中，键 Signals Filters Spectra 入fdatool, mtlbvector LSIp [design] mtlbse [auto chirp [vector] PZlp imported chirpse auto 得到如右图 train [vector FIRbp [design] trainse auto sig1 [vector filt1 [design spect1 auto sig2 [vector filt2 [design spect2 auto 的界面。各 sig3 [vector filt3 [design spect3 sig4 [vector filt4 [imported) spect4 [auto 栏中分别存 sig5 vector filt5 [imported spect5 auto sig6 [vector spect6 [auto 入了系统中 原来已保存 的信号、滤 View 波器和频谱 View View New Create 的名称。 Edit Update Apply 个
7 信号处理工具(sptool)介绍 在MATLAB命 令窗中，键 入fdatool, 得到如右图 的界面。各 栏中分别存 入了系统中 原来已保存 的信号、滤 波器和频谱 的名称。 图 9.1.1 sptool 的启动界面
信号处理工具(sptoo1)介绍 ·1.信号和滤波器的导入 先在MAT工AB工作空间中放入所需的分析的信号 和滤波器。设滤波器就是例8.8.1中设计并导 入了工作空间的滤波器，再来建立一组信号。 在命令窗中，键入： n=0:200;T=1;s1=sin(5*2*pi*n*T); s2=sin(10*2*pi*n*T): s3=c0s(15*2*p1*n*T);S=s1+s2+s3; ·这时s1,s2,s3和它们的合成信号s都已输入 工作空间。 8
8 信号处理工具(sptool)介绍 • 1． 信号和滤波器的导入 先在MATLAB工作空间中放入所需的分析的信号 和滤波器。设滤波器就是例8.8.1中设计并导 入了工作空间的滤波器，再来建立一组信号。 在命令窗中，键入： n=0:200;T=1;s1=sin(5*2*pi*n*T); s2=sin(10*2*pi*n*T); s3= cos(15*2*pi*n*T);s=s1+s2+s3; • 这时s1,s2,s3和它们的合成信号s都已输入 工作空间

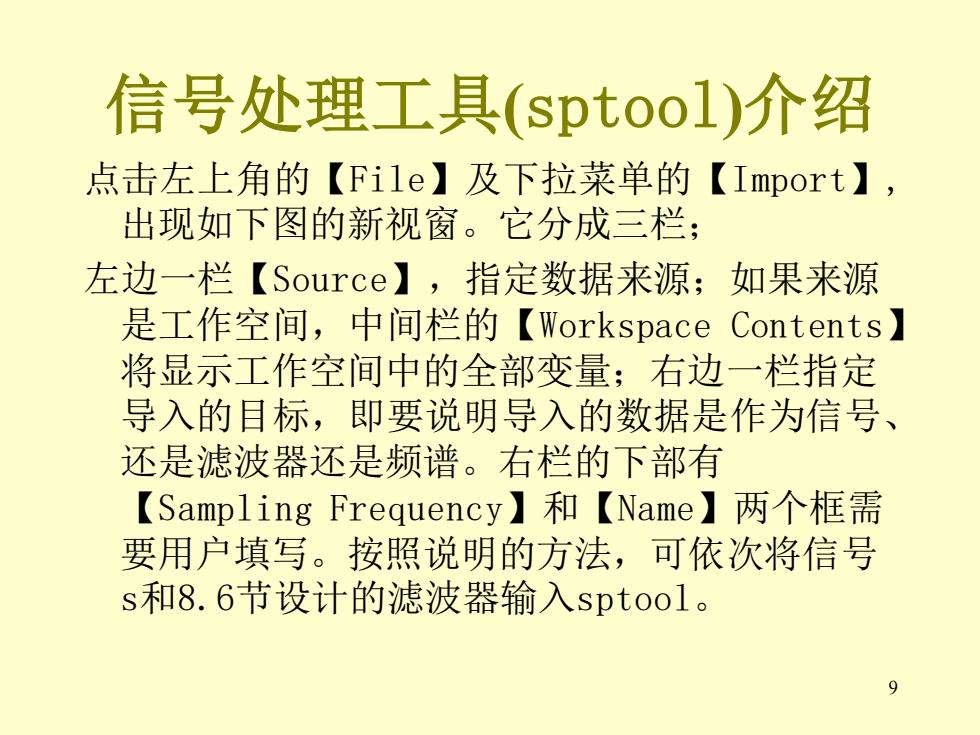

信号处理工具(sptoo1)介绍 点击左上角的【File】及下拉菜单的【Import】, 出现如下图的新视窗。它分成三栏 左边一栏【Source】,指定数据来源；如果来源 是工作空间，中间栏的【Workspace Contents】 将显示工作空间中的全部变量；右边一栏指定 导入的目标，即要说明导入的数据是作为信号、 还是滤波器还是频谱。右栏的下部有 【Sampling Frequency】和【Name】两个框需 要用户填写。按照说明的方法，可依次将信号 s和8.6节设计的滤波器输入sptool。 9
9 信号处理工具(sptool)介绍 点击左上角的【File】及下拉菜单的【Import】, 出现如下图的新视窗。它分成三栏； 左边一栏【Source】，指定数据来源；如果来源 是工作空间，中间栏的【Workspace Contents】 将显示工作空间中的全部变量；右边一栏指定 导入的目标，即要说明导入的数据是作为信号、 还是滤波器还是频谱。右栏的下部有 【Sampling Frequency】和【Name】两个框需 要用户填写。按照说明的方法，可依次将信号 s和8.6节设计的滤波器输入sptool

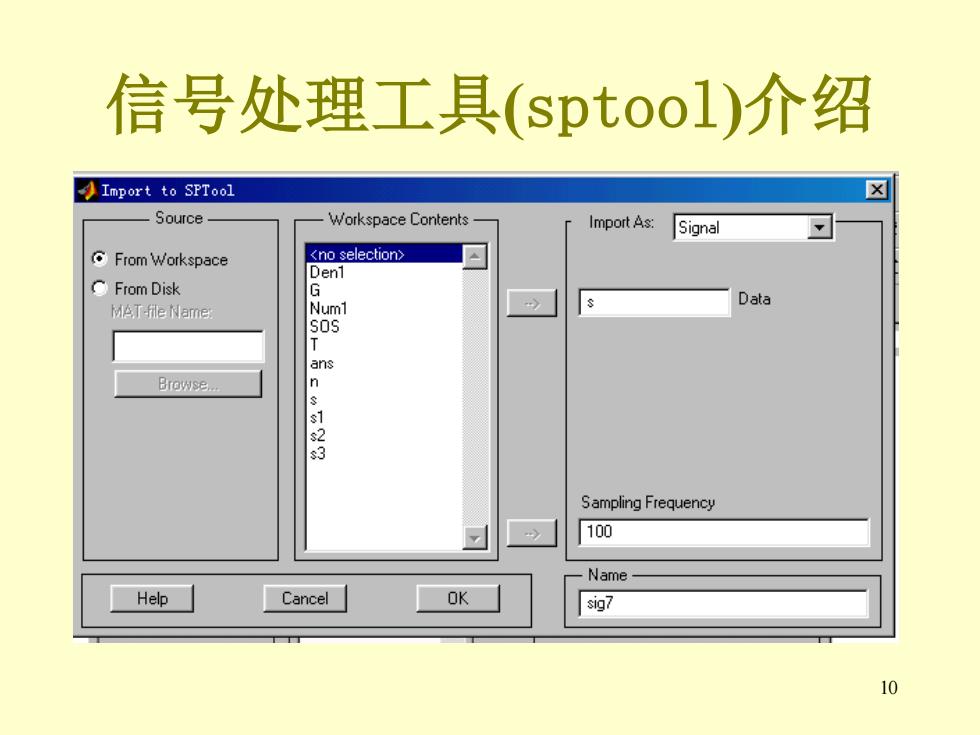

信号处理工具(sptoo.1)介绍 Import to SPTool Source Workspace Contents- Import As: Signal From Workspace <no selection> Denl CFrom Disk G 材色T file Name Num1 Data S05 T ans Browse. n 3 Sampling Frequency 100 Name Help Cancel OK sig7 10
10 信号处理工具(sptool)介绍 图 9.1.2 sptool 的 数 据 导 入 界 面
