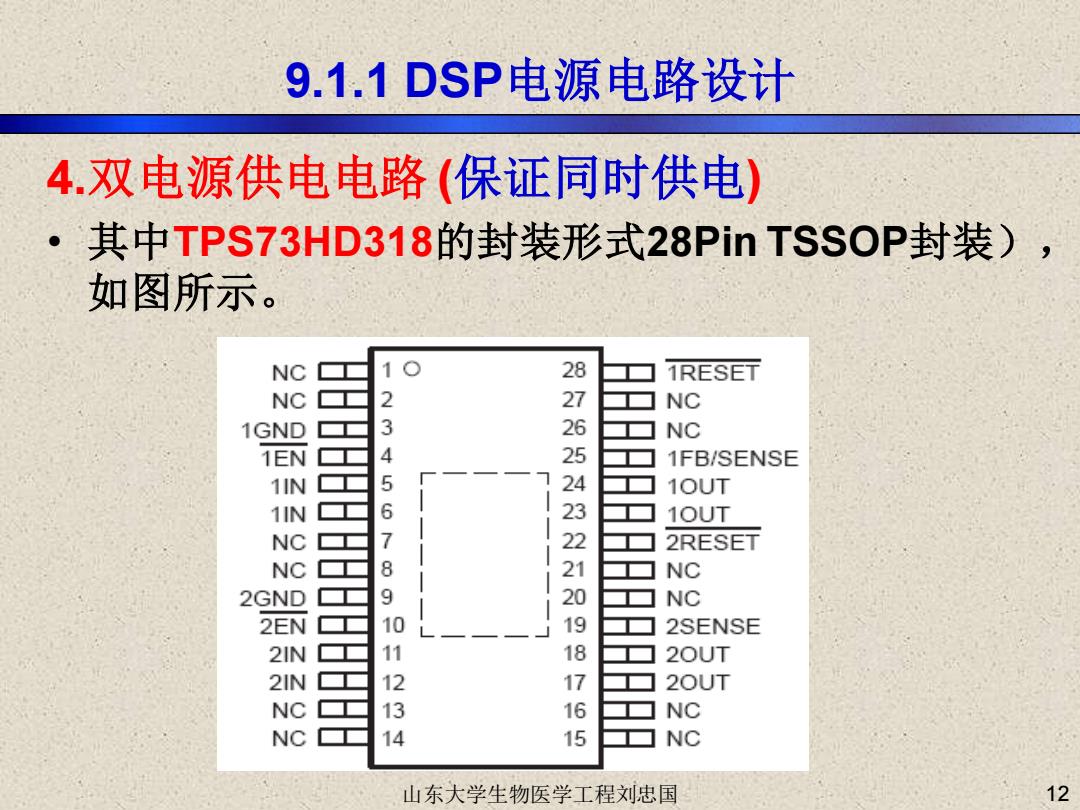

9.1.1DSP电源电路设计 4.双电源供电电路（保证同时供电） 其中TPS73HD318的封装形式28 Pin TSSOP封装)， 如图所示。 1 1RESET 23 NC NC 45 89012134 87654321098765 1FB/SENSE 1OUT 10UT 2RESET NC NC 2SENSE 20UT 20UT NC NC 山东大学生物医学工程刘忠国 12
9.1.1 DSP电源电路设计 4.双电源供电电路 (保证同时供电) • 其中TPS73HD318的封装形式28Pin TSSOP封装）， 如图所示。 山东大学生物医学工程刘忠国 12
9.1.1DSP电源电路设计 TPS73HD318各管脚的功能如表所示 10 1RESET 管脚名称 管脚功能 C 接地 GND GND 876543210 1FB/SENSE EN 使能，低有效 1oUT 1IN 第一路电源输入 工 2RESET 10UT 第一路电源输出 2IN 第二路电源输入 2G 工 C 20UT 第二路电源输出 2承 工 10 109 2SENSE 11 18 2out RESET 复位脉冲输出 工 12 1 2out 1FB/SENSE 第一路电源输出电压反馈端 NC工 13 16 NC工 14 15 C 2SENSE 第二路电源输出电压反馈端 1FB用于TPS73HD301,10UT可调节，HD318是SENSE无1FB 13
9.1.1 DSP电源电路设计 TPS73HD318各管脚的功能如表所示 管脚名称 管脚功能 GND 接地 EN 使能，低有效 1IN 第一路电源输入 1OUT 第一路电源输出 2IN 第二路电源输入 2OUT 第二路电源输出 13 1FB用于TPS73HD301, 1OUT可调节， HD318是SENSE无1FB RESET 复位脉冲输出 1FB/SENSE 第一路电源输出电压反馈端 2SENSE 第二路电源输出电压反馈端
9.1.1DSP电源电路设计 ·采用TPS73HD318为DSPC5402供电的典型电路如图所示 R1 1品 复位脉冲脉宽200ms k TPS73HD318 1 NC 28 1RESET RESET to DSP 2 NC 27 NC & RS引脚 3 1GN①D 40 NC 2 1EN 1FB/SENSE 25 +1.8V +5W 5 CVpD 1I 24 1OUT 6 1IN 1OUT 3 7 C1- NC 22 2RESET 47F 8 NC NC 2 C4 9 2GhN① 20 NC 10μF TMS320C54x 10 2SENSE 19 11 2EN 2IN 20UT 18 12 2IN 17 20UT +3.3V DVpD 13 C2 NC 16 NC 47μF 14 NC NC 15 C3 10μ GND 山东大学生物医学工程刘忠国 14
9.1.1 DSP电源电路设计 • 采用TPS73HD318为DSP C5402供电的典型电路如图所示 复位脉冲脉宽200ms 14 RS引脚 山东大学生物医学工程刘忠国

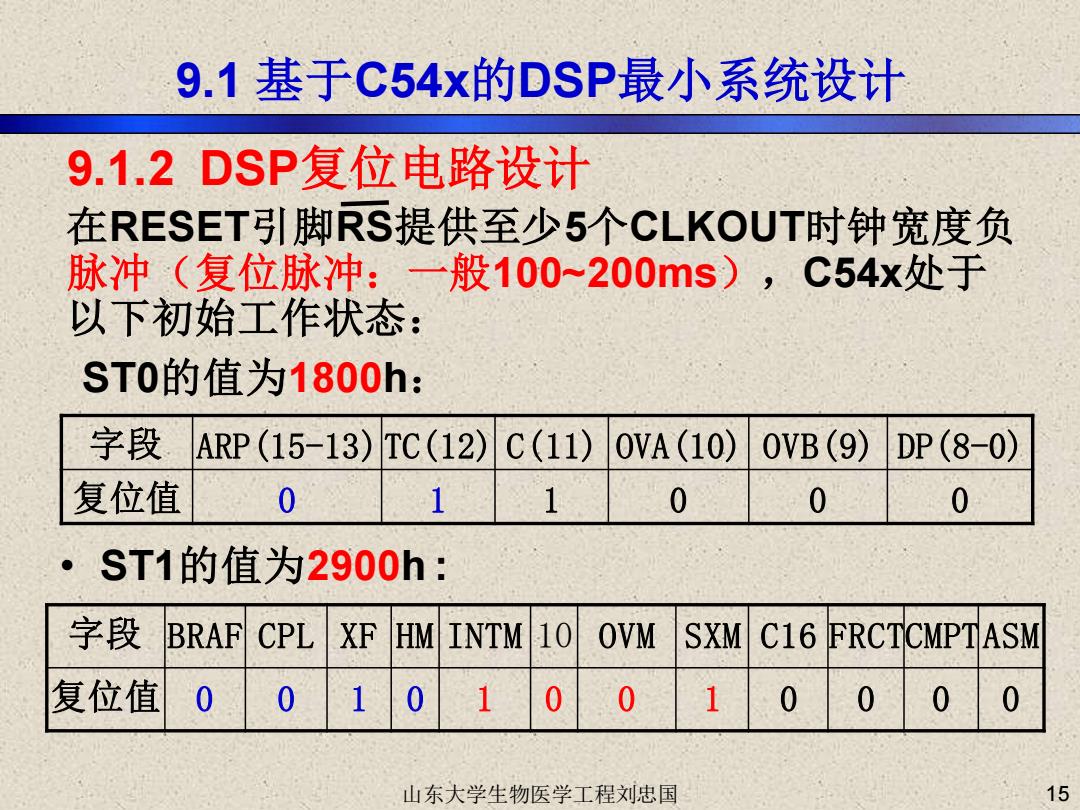

9.1基于C54x的DSP最小系统设计 9.1.2DSP复位电路设计 在RESET引脚RS提供至少5个CLKOUT时钟宽度负 脉冲（复位脉冲：一般100~200ms),C54x处于 以下初始工作状态： ST0的值为1800h: 字段ARP(15-13)TC(12)C(11) 0VA(10)( VB(9) DP(8-0) 复位值 0 1 1 0 0 0 ST1的值为2900h: 字段BRAF CPL XF HM INTM 10 OVM SXM C16 FRCTCMPTASM 复位值0 0 10 1 0 0 1 0 0 0 0 山东大学生物医学工程刘忠国 15
9.1 基于C54x的DSP最小系统设计 9.1.2 DSP复位电路设计 在RESET引脚RS提供至少5个CLKOUT时钟宽度负 脉冲（复位脉冲：一般100~200ms），C54x处于 以下初始工作状态： 字段 ARP(15-13) TC(12) C(11) OVA(10) OVB(9) DP(8-0) 复位值 0 1 1 0 0 0 字段 BRAF CPL XF HM INTM 10 OVM SXM C16 FRCTCMPTASM 复位值 0 0 1 0 1 0 0 1 0 0 0 0 • ST1的值为2900h : ST0的值为1800h： 山东大学生物医学工程刘忠国 15
9.1.2DSP复位电路设计 ·PMST的值为： 字段 IPTR MP/MC OVLY AVISDROM CLKOFF SMUL SST 复位值 1FFh取决于引脚 0 0 0 0 N/A N/A MP/MC电平 扩展程序计数器XPC=0000H ● 程序计数器PC=FF80H 将地址总线置为FF8OH 中断标志寄存器FR=0000H 控制线均处于无效状态 使数据总线处于高阻状态 可同时参考2.5节复位内容 山东大学生物医学工程刘忠国 16
9.1.2 DSP复位电路设计 • PMST的值为： 字段 IPTR MP/MC OVLY AVISDROM CLKOFF SMUL SST 复位值 1FFh 取决于引脚 MP/MC电平 0 0 0 0 N/A N/A • 扩展程序计数器XPC=0000H • 程序计数器PC=FF80H • 将地址总线置为FF80H • 中断标志寄存器IFR=0000H • 控制线均处于无效状态 • 使数据总线处于高阻状态 • 可同时参考2.5节复位内容 山东大学生物医学工程刘忠国 16
