第9章TMS320C54x硬件设计及接口技术 DSP硬件设计是DSP应用系统设计的基础。 一个DSP最小系统是由内部硬件资源如CPU、 片内外设、存储器(ROM、RAM或FLASH) 和最基本的外围辅助电路（电源、时钟晶振、 复位电路和仿真接口JTAG)组成。 般的实际应用系统是由最小系统和输入输 出接口、通信接口、人机交互接口、外部程 序存储器或数据存储器等外围扩展电路组成。 山东大学生物医学工程刘忠国 1
第9章 TMS320C54x硬件设计及接口技术 • DSP硬件设计是DSP应用系统设计的基础。 • 一个DSP最小系统是由内部硬件资源如CPU、 片内外设、存储器（ROM、RAM或FLASH） 和最基本的外围辅助电路（电源、时钟晶振、 复位电路和仿真接口JTAG）组成。 • 一般的实际应用系统是由最小系统和输入输 出接口、通信接口、人机交互接口、外部程 序存储器或数据存储器等外围扩展电路组成。 山东大学生物医学工程刘忠国 1

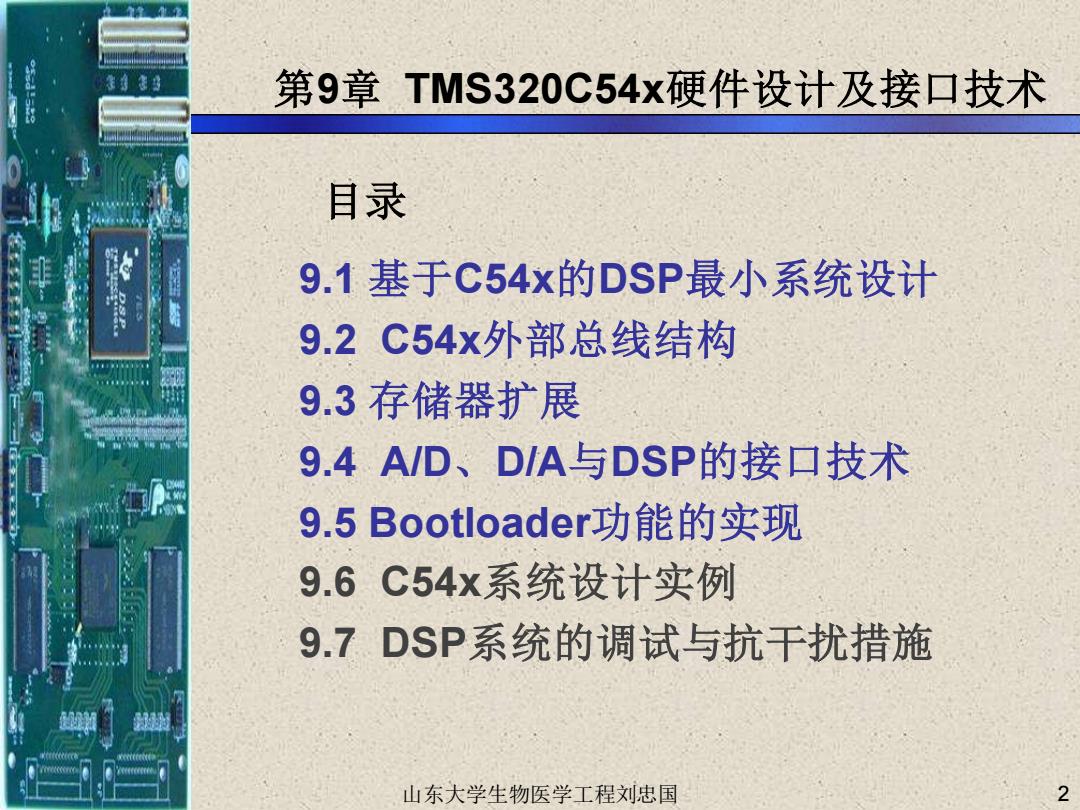

第9章TMS320C54x硬件设计及接口技术 目录 9.1基于C54x的DSP最小系统设计 9.2C54x外部总线结构 9.3存储器扩展 9.4AD、DIA与DSP的接口技术 9.5 Bootloader功能的实现 9.6C54x系统设计实例 9.7DSP系统的调试与抗干扰措施 山东大学生物医学工程刘忠国
第9章 TMS320C54x硬件设计及接口技术 目录 9.1 基于C54x的DSP最小系统设计 9.2 C54x外部总线结构 9.3 存储器扩展 9.4 A/D、D/A与DSP的接口技术 9.5 Bootloader功能的实现 9.6 C54x系统设计实例 9.7 DSP系统的调试与抗干扰措施 山东大学生物医学工程刘忠国 2
9.1基于C54x的DSP最小系统设计 >DSP最小系统就是指没有输入扩展、输出扩展、 除了片内通信通道也没有通信扩展的基本独立的、 功能极其有限的DSP系统。仅在DSP芯片基础上 增加了电源、时钟晶振、复位电路和仿真接口 JTAG. >最小系统是DSP系统硬件设计的基础。 >DSP最小系统的设计与DSP芯片结合的最紧密。 >最小系统正常工作是整个DSP硬件系统正常工作 的基础。 山东大学生物医学工程刘忠国 3
9.1 基于C54x的DSP最小系统设计 ➢ DSP最小系统就是指没有输入扩展、输出扩展、 除了片内通信通道也没有通信扩展的基本独立的、 功能极其有限的DSP系统。仅在DSP芯片基础上 增加了电源、时钟晶振、复位电路和仿真接口 JTAG。 ➢ 最小系统是DSP系统硬件设计的基础。 ➢ DSP最小系统的设计与DSP芯片结合的最紧密。 ➢ 最小系统正常工作是整个DSP硬件系统正常工作 的基础。 山东大学生物医学工程刘忠国 3
9.1基于C54x的DSP最小 U2 2 W FBPG 9.1.1DSP电源电路设计 1.单3.3V电源输出的电源管理芯片 函丽 out TPS7133,7233,7333,TPS75733 其引脚功能如表9.1所示。 0 TPS75733 引脚号 引脚名称 VO特性 引脚功能 1 EN I 输入使能 2 N I 输入电压 3 GND 地 4 OUTPUT 输出电压 5 FB/PG(power good) IO FB反馈输入PG输出 电压输出可调节的TPS75701是FB 4
4 OUTPUT O 输出电压 5 FB/PG(power good) I/O FB反馈输入/PG 输出 9.1 基于C54x的DSP最小系统设计 1.单3.3V电源输出的电源管理芯片 TPS7133,7233,7333, TPS75733 引脚号 引脚名称 I/O特性 引脚功能 1 EN I 输入使能 2 IN I 输入电压 3 GND 地 4 其引脚功能如表9.1所示。 9.1.1 DSP电源电路设计 电压输出可调节的TPS75701是FB
9.1.1DSP电源电路设计 1.单3.3V电源输出的电源管理芯片TPS7133,7233,7333 TPS75733应用电路 Rl 1K +5W g +3.3W 2 5 N EP的 +1 心2 1 47F 0.1F OUT C3 C4 10uF TP75733 0.1nF 亚 山东大学生物医学工程刘忠国 5
9.1.1 DSP电源电路设计 1.单3.3V电源输出的电源管理芯片TPS7133,7233,7333 TPS75733应用电路 山东大学生物医学工程刘忠国 5
