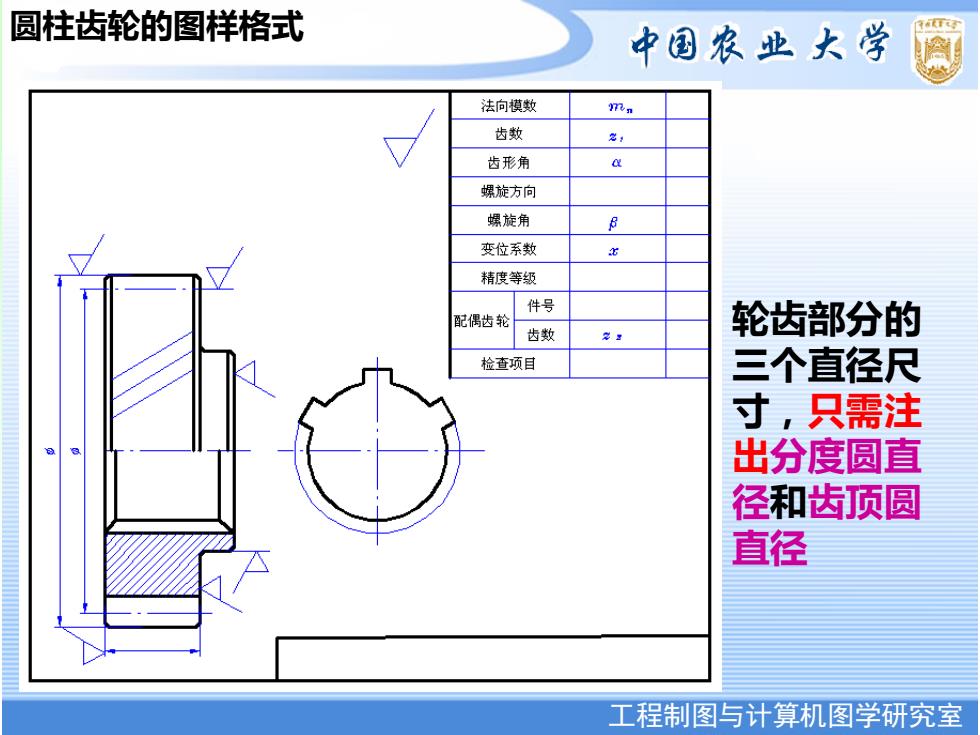

圆柱齿轮的图样格式 中国农业大学 法向模数 n 齿数 名， 齿形角 a 螺旋方向 螺旋角 变位系数 精度等级 件号 配偶齿轮 齿数 轮齿部分的 g 检查项目 三个直径尺 寸，只需注 出分度圆直 径和齿顶圆 直径 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 圆柱齿轮的图样格式 轮齿部分的 三个直径尺 寸，只需注 出分度圆直 径和齿顶圆 直径

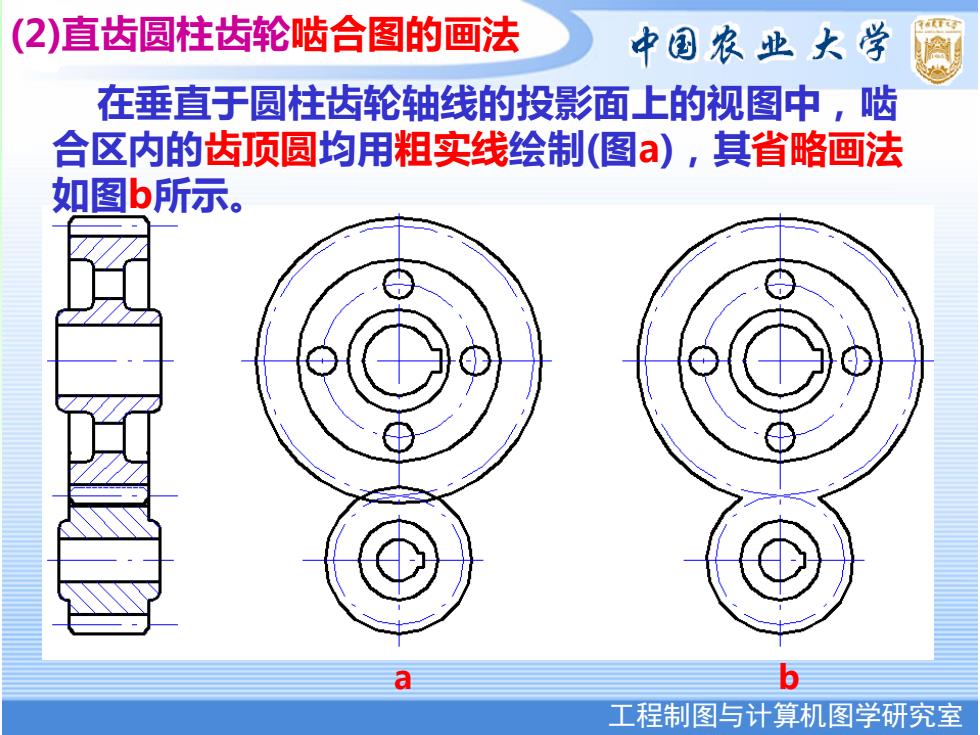

(2)直齿圆柱齿轮啮合图的画法 中国农业大学 在垂直于圆柱齿轮轴线的投影面上的视图中，啮 合区内的齿顶圆均用粗实线绘制（图），其省略画法 如图b所示。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 (2)直齿圆柱齿轮啮合图的画法 在垂直于圆柱齿轮轴线的投影面上的视图中，啮 合区内的齿顶圆均用粗实线绘制(图a)，其省略画法 如图b所示。 a b

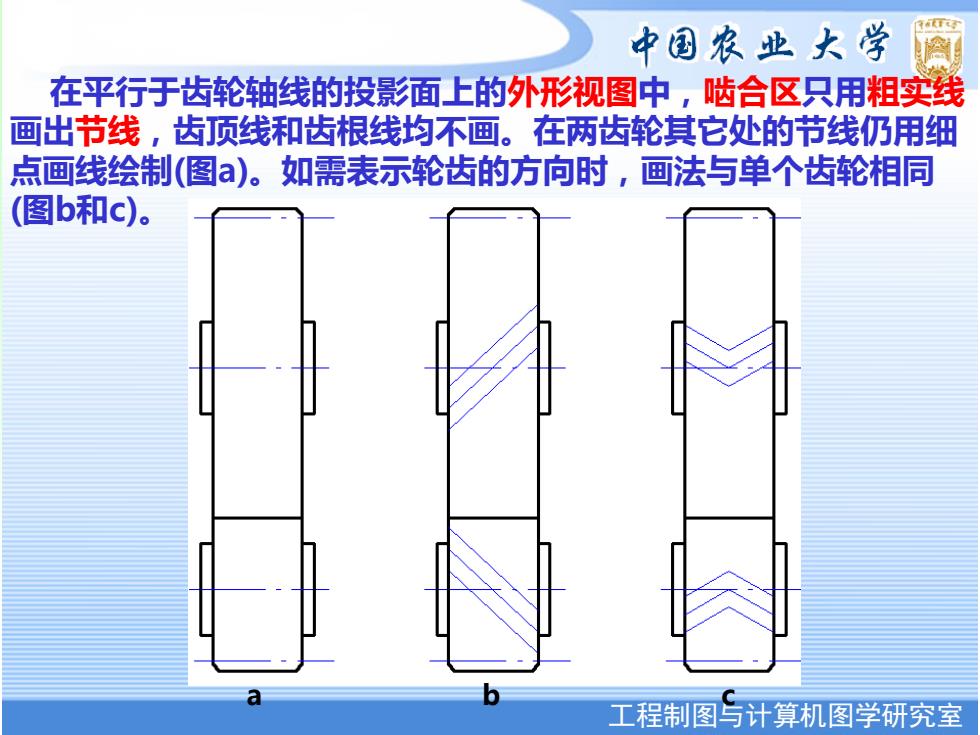

中国农业大学 在平行于齿轮轴线的投影面上的外形视图中，啮合区只用粗实线 画出节线，齿顶线和齿根线均不画。在两齿轮其它处的节线仍用细 点画线绘制（图）。如需表示轮齿的方向时，画法与单个齿轮相同 (图b和c)。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 在平行于齿轮轴线的投影面上的外形视图中，啮合区只用粗实线 画出节线，齿顶线和齿根线均不画。在两齿轮其它处的节线仍用细 点画线绘制(图a)。如需表示轮齿的方向时，画法与单个齿轮相同 (图b和c)。 a b c
圆锥齿轮 3 中国农业大学 圆锥齿轮俗称伞齿轮，用于传递两相交轴间 的回转运动，以两轴相交成直角的圆锥齿轮传动 应用最广泛。 由于锥齿轮的轮齿位于锥面上，所以轮齿 的齿厚从大端到小端逐渐变小，模数和分度 圆也随之变化。为了设计和制造的方便，规 定几何尺寸的计算以大端为准，因此以大端 模数为标准模数，来计算大端轮齿的各部分 尺寸。 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 3 圆锥齿轮 圆锥齿轮俗称伞齿轮，用于传递两相交轴间 的回转运动，以两轴相交成直角的圆锥齿轮传动 应用最广泛。 由于锥齿轮的轮齿位于锥面上，所以轮齿 的齿厚从大端到小端逐渐变小，模数和分度 圆也随之变化。为了设计和制造的方便，规 定几何尺寸的计算以大端为准，因此以大端 模数为标准模数，来计算大端轮齿的各部分 尺寸

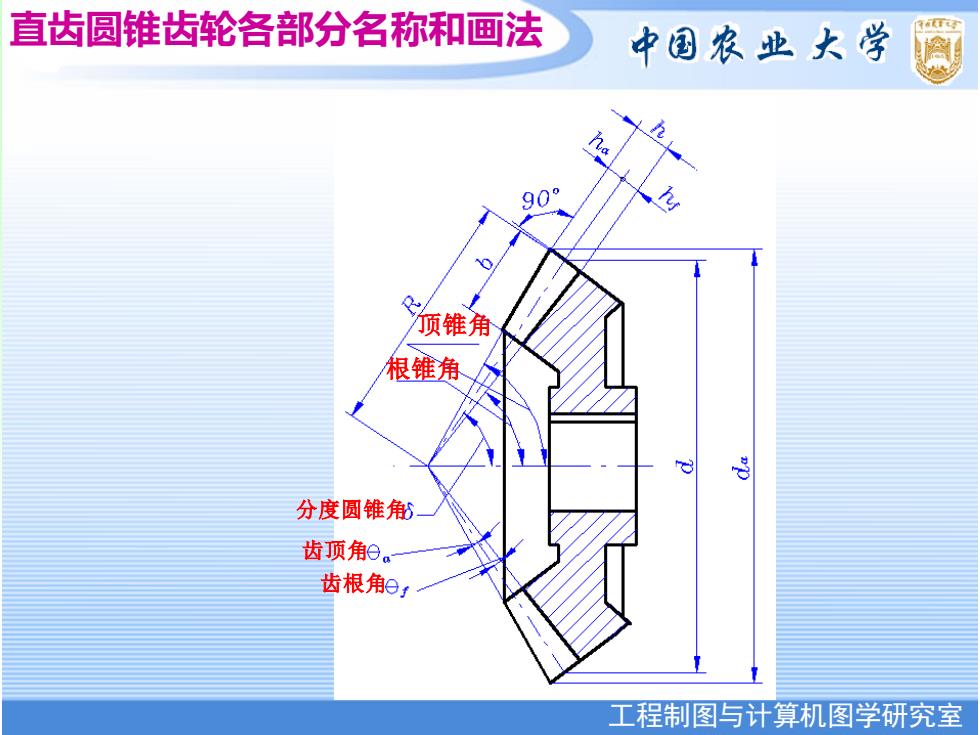

直齿圆锥齿轮各部分名称和画法 中国农业大学 90% 项锥角 根锥角 分度圆锥 齿顶角e。 齿根角9 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 顶锥角 根锥角 分度圆锥角 齿顶角 齿根角 直齿圆锥齿轮各部分名称和画法
