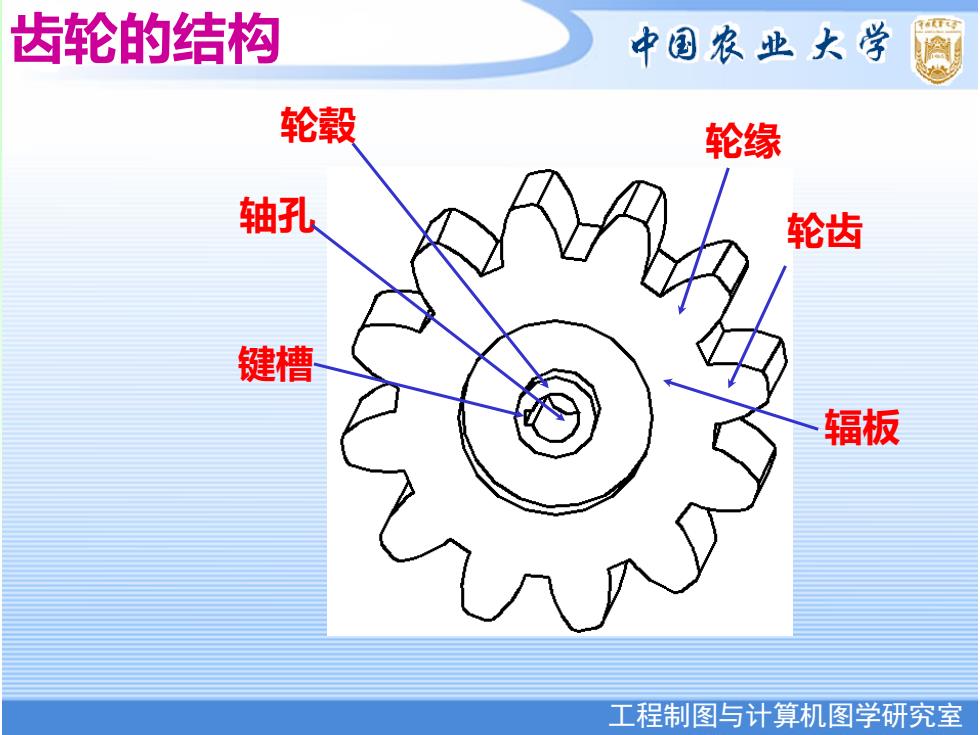

齿轮的结构 中国农业大学 轮毂 轮缘 轴孔 轮齿 键槽 辐板 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 齿轮的结构 键槽 轮毂 轮缘 轴孔 辐板 轮齿

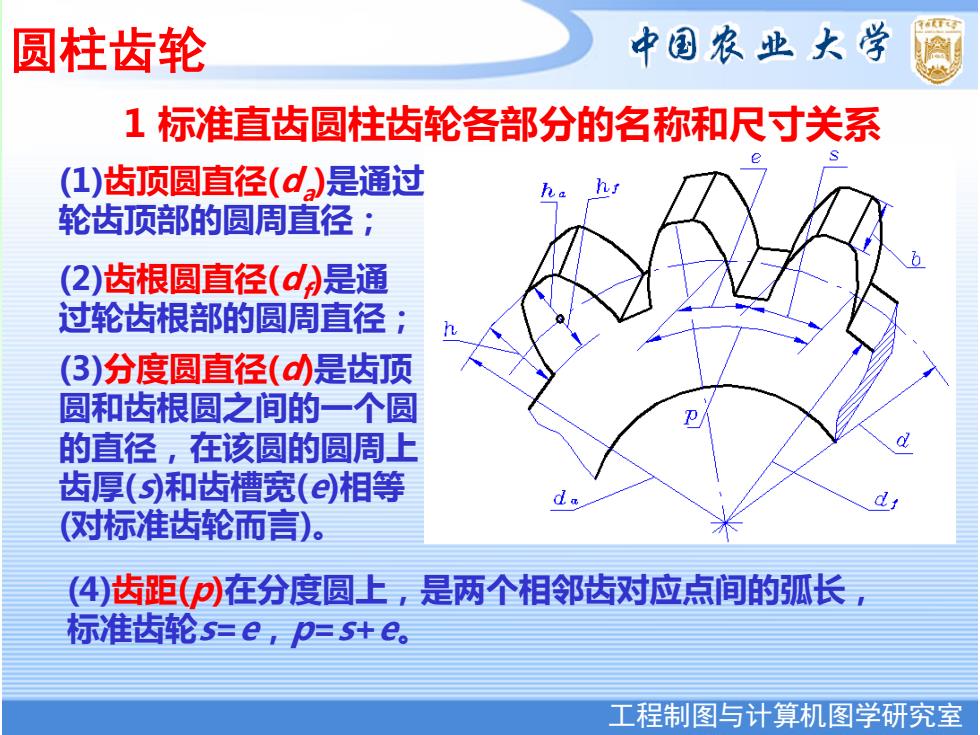

圆柱齿轮 中国农业大学 1标准直齿圆柱齿轮各部分的名称和尺寸关系 (1)齿顶圆直径(d)是通过 轮齿顶部的圆周直径； (2)齿根圆直径(d月是通 过轮齿根部的圆周直径； (3)分度圆直径(d)是齿顶 圆和齿根圆之间的一个圆 的直径，在该圆的圆周上 齿厚（(S和齿槽宽(e)相等 (对标准齿轮而言)。 (4)齿距(p)在分度圆上，是两个相邻齿对应点间的弧长， 标准齿轮S=e,p=S+e 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 圆柱齿轮 (1)齿顶圆直径(da )是通过 轮齿顶部的圆周直径； (2)齿根圆直径(df )是通 过轮齿根部的圆周直径； (3)分度圆直径(d)是齿顶 圆和齿根圆之间的一个圆 的直径，在该圆的圆周上 齿厚(s)和齿槽宽(e)相等 (对标准齿轮而言)。 (4)齿距(p)在分度圆上，是两个相邻齿对应点间的弧长， 标准齿轮s=e，p=s+e。 1 标准直齿圆柱齿轮各部分的名称和尺寸关系

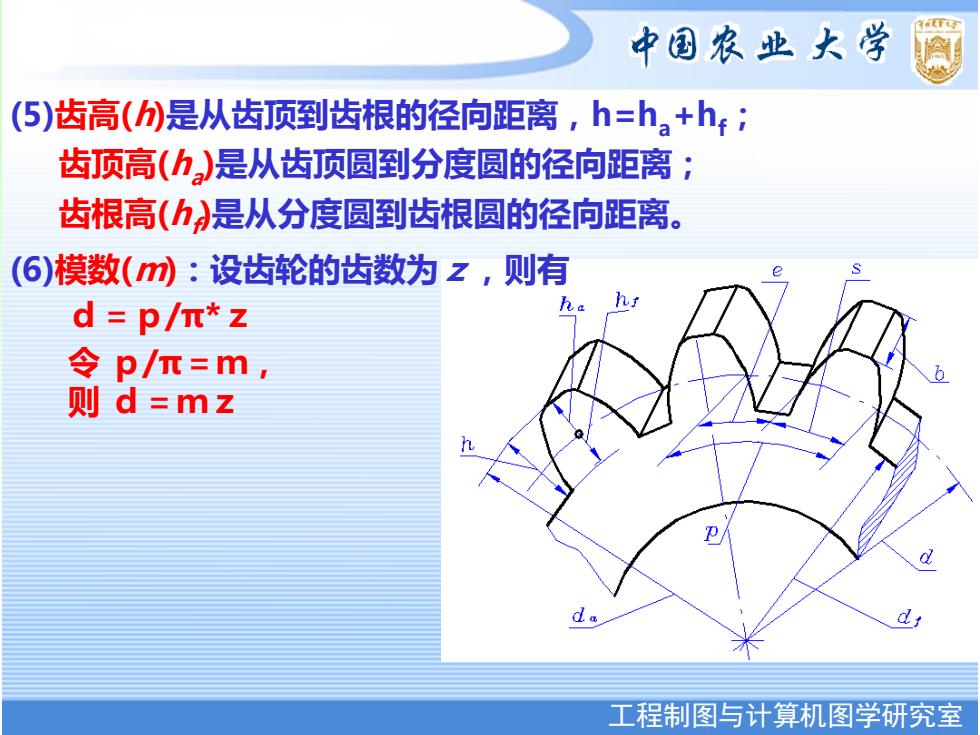

中国农业大学 (5)齿高(h)是从齿顶到齿根的径向距离，h=h,+h; 齿顶高(h,)是从齿顶圆到分度圆的径向距离： 齿根高(h是从分度圆到齿根圆的径向距离。 (6)模数()：设齿轮的齿数为z,则有 d=p/π*z ha 令p/π=m, 则d=mz 工程制图与计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 (5)齿高(h)是从齿顶到齿根的径向距离，h=ha+hf； 齿顶高(ha )是从齿顶圆到分度圆的径向距离； 齿根高(hf )是从分度圆到齿根圆的径向距离。 (6)模数(m)：设齿轮的齿数为ｚ，则有 ｄ＝ｐ/π*ｚ 令 ｐ/π＝ｍ， 则 ｄ＝ｍｚ

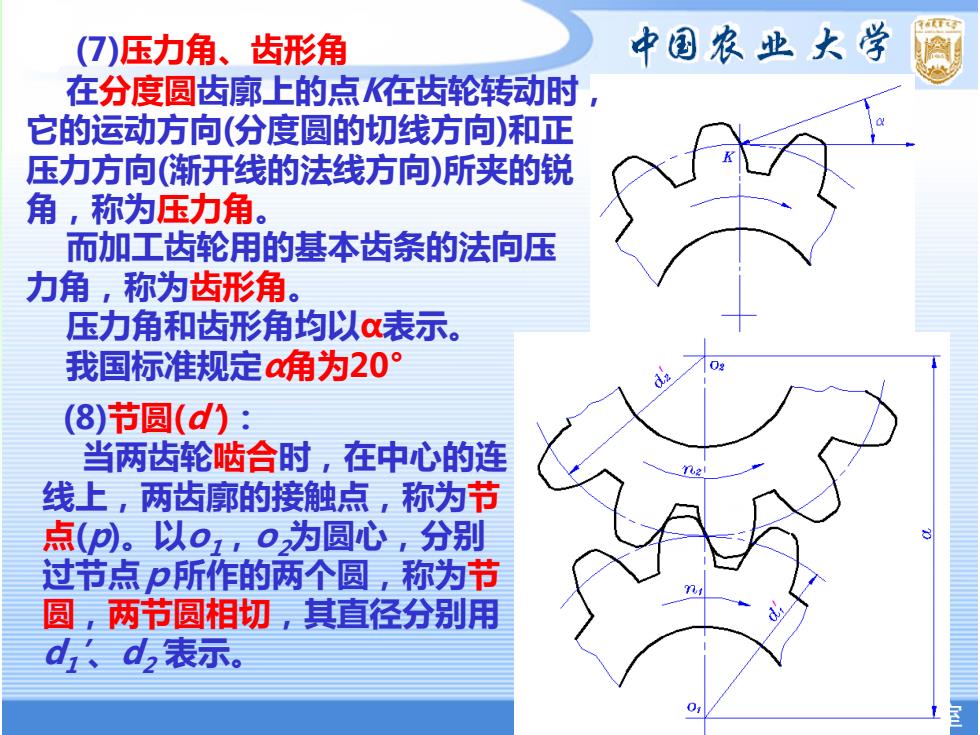

(⑦)压力角、齿形角 中国农业大学 在分度圆齿廓上的点在齿轮转动时 它的运动方向（分度圆的切线方向）和正 压力方向（渐开线的法线方向）所夹的锐 角，称为压力角。 而加工齿轮用的基本齿条的法向压 力角，称为齿形角。 压力角和齿形角均以α表示。 我国标准规定角为20° (8)节圆(d): 当两齿轮啮合时，在中心的连 线上，两齿廓的接触点，称为节 点(p)。以o,0为圆心，分别 过节点P所作的两个圆，称为节 圆，两节圆相切，其直径分别用 d、d表示
工程制图与计算机图学研究室 中国农业大学图形研究室 (7)压力角、齿形角 在分度圆齿廓上的点K在齿轮转动时， 它的运动方向(分度圆的切线方向)和正 压力方向(渐开线的法线方向)所夹的锐 角，称为压力角。 而加工齿轮用的基本齿条的法向压 力角，称为齿形角。 压力角和齿形角均以α表示。 我国标准规定α角为20° (8)节圆(d′)： 当两齿轮啮合时，在中心的连 线上，两齿廓的接触点，称为节 点(p)。以o1，o2为圆心，分别 过节点ｐ所作的两个圆，称为节 圆，两节圆相切，其直径分别用 d1 ′ 、d2 ′表示

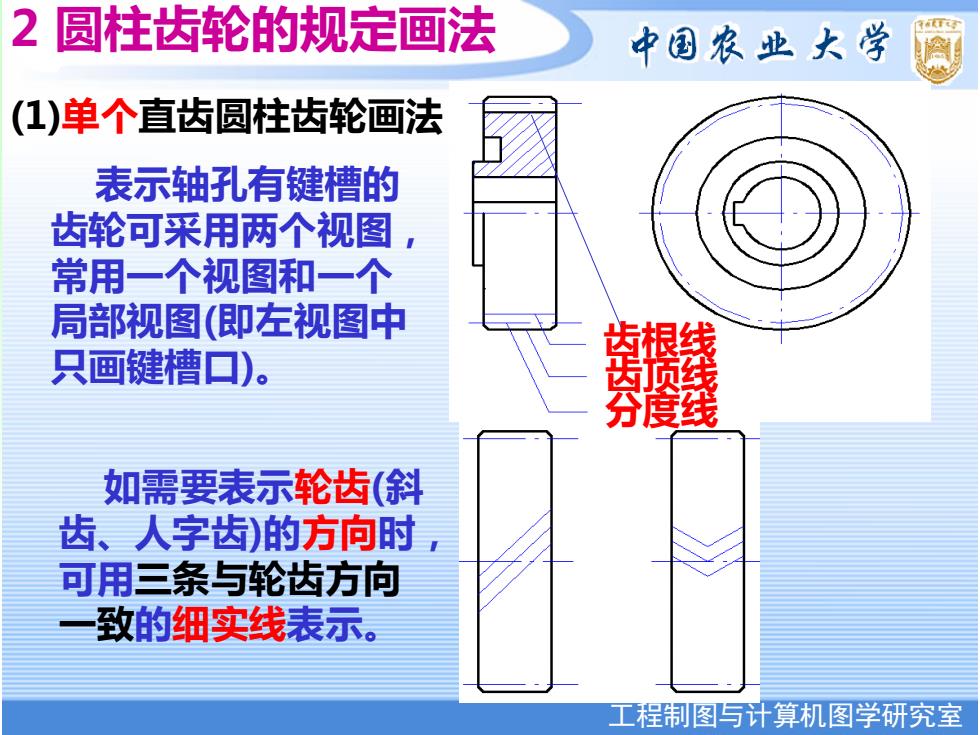

2圆柱齿轮的规定画法 中国农业大学 (1)单个直齿圆柱齿轮画法 表示轴孔有键槽的 齿轮可采用两个视图， 常用一个视图和一个 局部视图（即左视图中 只画键槽口)。 翘 如需要表示轮齿（斜 齿、人字齿)的方向时 可用三条与轮齿方向 致的细实线表示。 工程制图写计算机图学研究室
工程制图与计算机图学研究室 中国农业大学图形研究室 2 圆柱齿轮的规定画法 (1)单个直齿圆柱齿轮画法 表示轴孔有键槽的 齿轮可采用两个视图， 常用一个视图和一个 局部视图(即左视图中 只画键槽口)。 如需要表示轮齿(斜 齿、人字齿)的方向时， 可用三条与轮齿方向 一致的细实线表示。 齿根线 齿顶线 分度线
