9.2系统仿真(Simulink)工具箱 Simulink是面向框图的仿真软件，有以下功能： (1)用方框图的绘制代替程序的编写。构成系统框 图有三个步骤，即选定典型环节、相互联接和给 定环节参数。都可以用鼠标和键盘来完成。 (2)仿真的建立和运行是智能化的。首先，画好了 框图并存起来，它就自动建立起了仿真的方程； 其次，在运行时用户可以不给步长，只给出要求 的仿真精度，软件会自动选择步长，使得仿真具 有最快的速度。 (3)输入输出信号来源形式的多样化。这就扩大了 仿真系统与各种外部软件和硬件的接口能力
9.2 系统仿真(Simulink)工具箱 • Simulink是面向框图的仿真软件，有以下功能： • (1)用方框图的绘制代替程序的编写。构成系统框 图有三个步骤，即选定典型环节、相互联接和给 定环节参数。都可以用鼠标和键盘来完成。 • (2)仿真的建立和运行是智能化的。首先，画好了 框图并存起来，它就自动建立起了仿真的方程； 其次，在运行时用户可以不给步长，只给出要求 的仿真精度，软件会自动选择步长，使得仿真具 有最快的速度。 • (3)输入输出信号来源形式的多样化。这就扩大了 仿真系统与各种外部软件和硬件的接口能力

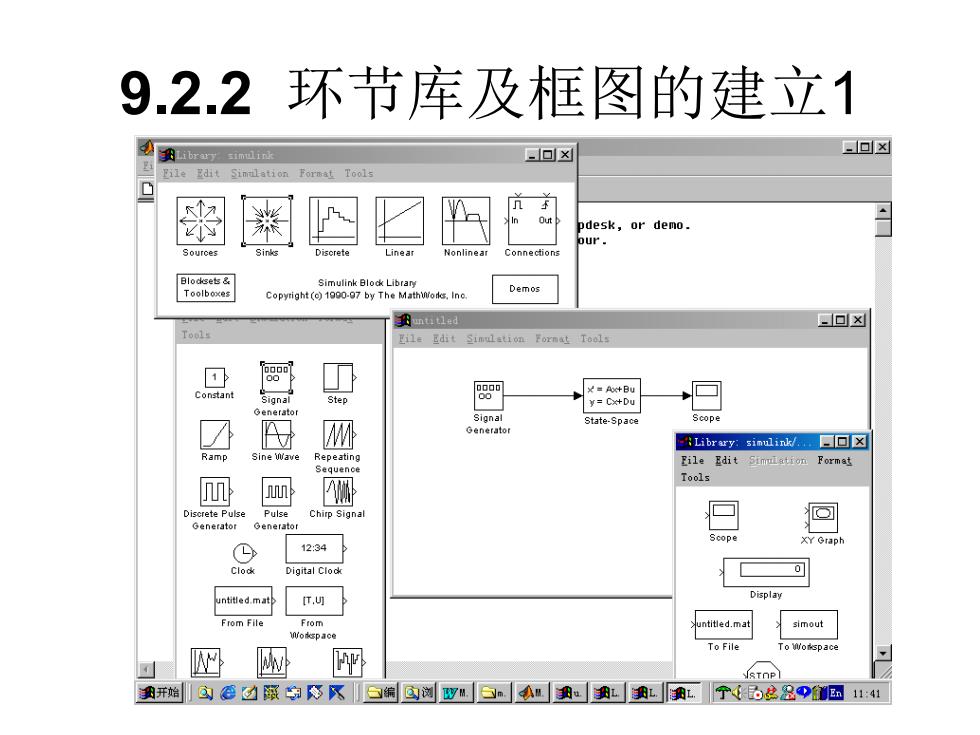

9.2.2环节库及框图的建立1 回x 一回x File Edit Simulation Format 61 ■ odesk,or demo. ur. 日lodsets&a Toolboxes Demos 口▣x ools Constant Signal 恩可 =AG+BU y=Cx+Du enerato Signal State-Space Scope ☑ Generator Library:simulin▣☒ Sine wave Repeating Eile Edit Simulation Format Sequence 1001s 皿 m Discrete Pulse Pulse Chirp Signal Generator Generator Scope XY Graph D 12:34 Clod Digital Clodk 0 untitled.mat [T.U] From File From simout notspace To File To Wlorspac 四 W 呼 到开始③@☑威守为风白编回浏四M白m人到u费L费L到L个总8”们函11：41
9.2.2 环节库及框图的建立1
