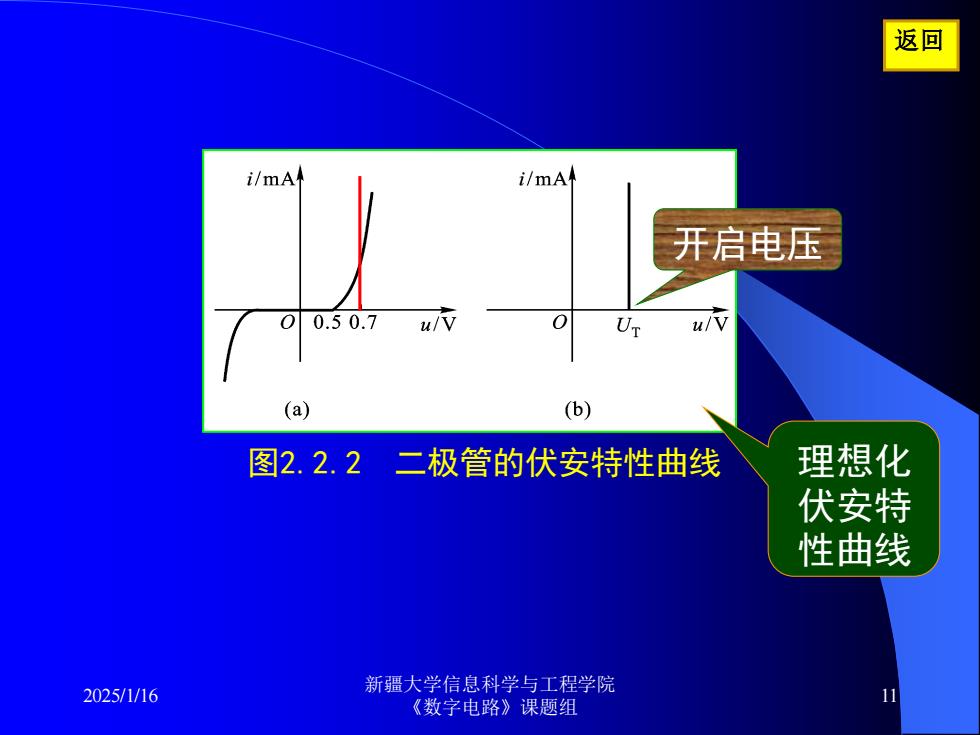

返回 i/mA i/mAt 开启电压 0.50.7 u/元 4/V (a) (b) 图2.2.2二极管的伏安特性曲线 理想化 伏安特 性曲线 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 11 图2.2.2 二极管的伏安特性曲线 开启电压 理想化 伏安特 性曲线 返回
返回 △ (a) (b) (c) 图2.2.3二极管伏安特性的几种近似方法 2025/1/16 新疆大学信息科学与工程学院 12 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 12 图2.2.3 二极管伏安特性的几种近似方法 返回

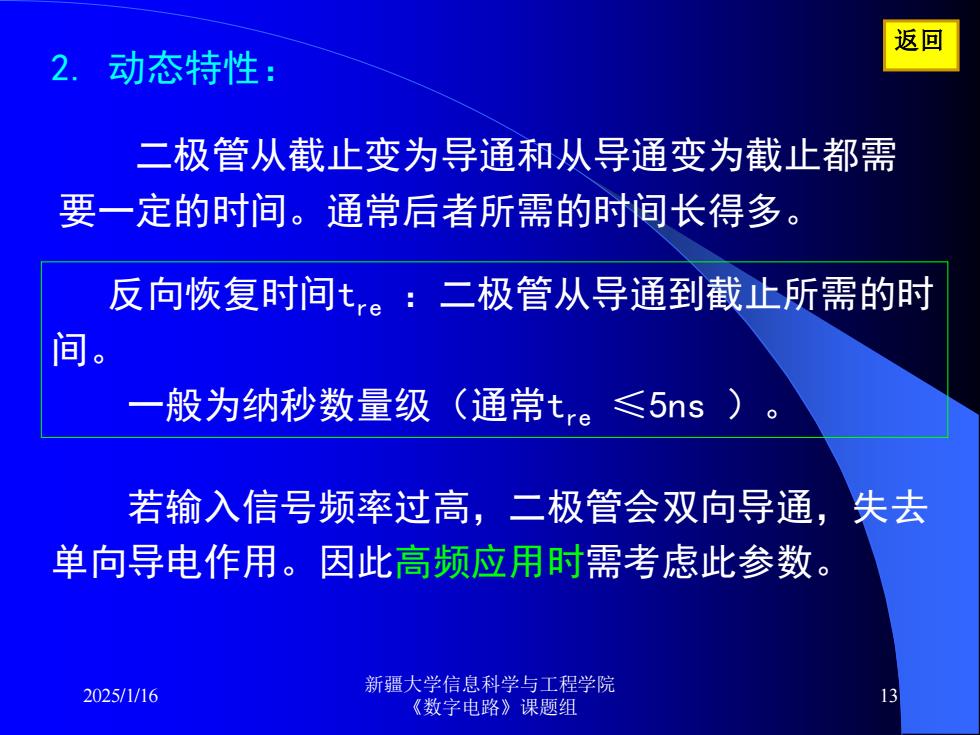

返回 2.动态特性： 二极管从截止变为导通和从导通变为截止都需 要一定的时间。通常后者所需的时间长得多。 反向恢复时间t。：二极管从导通到截止所需的时 间。 一般为纳秒数量级（通常tre≤5ns 若输入信号频率过高，二极管会双向导通，失去 单向导电作用。因此高频应用时需考虑此参数。 2025/1/16 新疆大学信息科学与工程学院 13 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 13 2. 动态特性： 若输入信号频率过高，二极管会双向导通，失去 单向导电作用。因此高频应用时需考虑此参数。 二极管从截止变为导通和从导通变为截止都需 要一定的时间。通常后者所需的时间长得多。 反向恢复时间tre ：二极管从导通到截止所需的时 间。 一般为纳秒数量级（通常tre ≤5ns ）。 返回

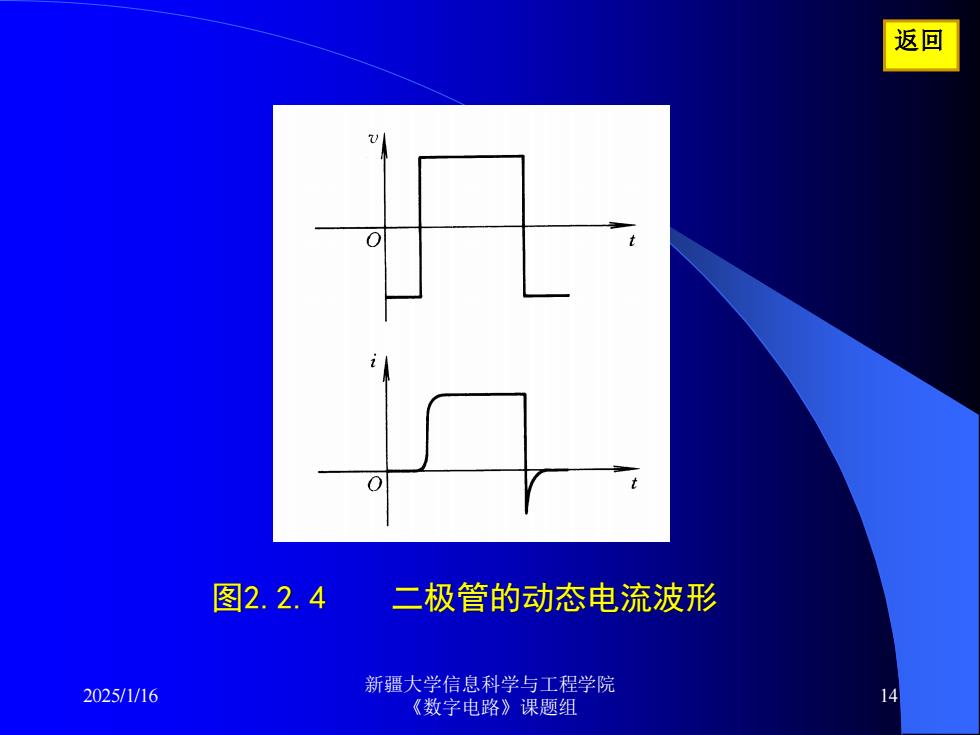

返回 图2.2.4 二极管的动态电流波形 2025/1/16 新疆大学信息科学与工程学院 14 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 14 图2.2.4 二极管的动态电流波形 返回

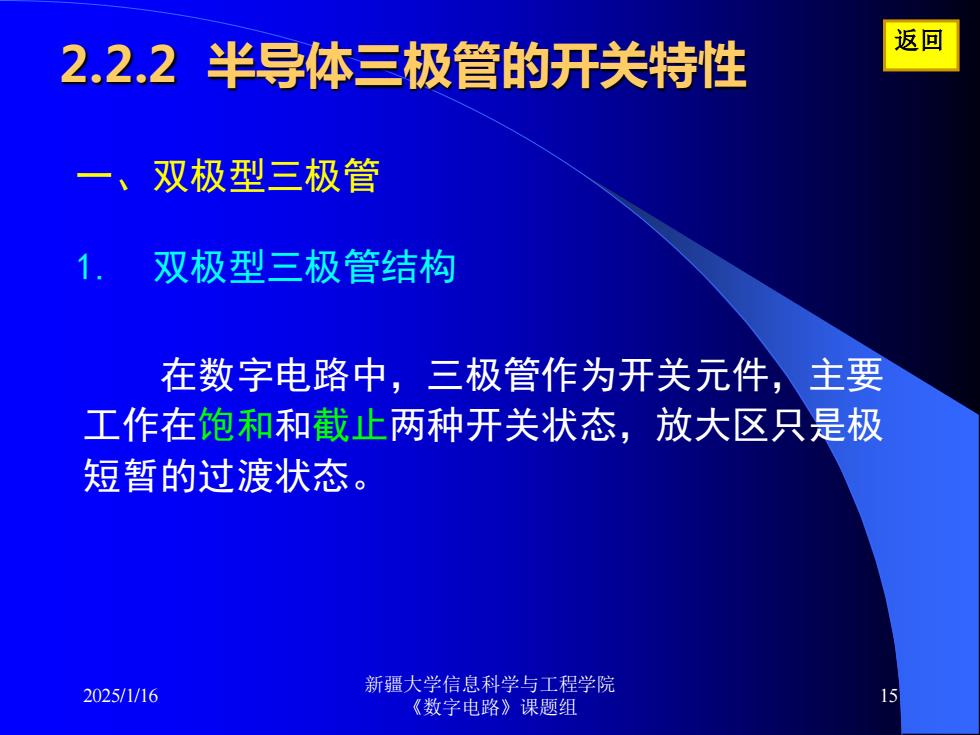

返回 2.2.2半导体三极管的开关特性 一、双极型三极管 1 双极型三极管结构 在数字电路中，三极管作为开关元件，主要 工作在饱和和截止两种开关状态，放大区只是极 短暂的过渡状态。 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 15 2.2.2 半导体三极管的开关特性 返回 一、双极型三极管 1. 双极型三极管结构 在数字电路中，三极管作为开关元件，主要 工作在饱和和截止两种开关状态，放大区只是极 短暂的过渡状态
