返回 2,2二极管及三极管的开关特性 数字电路中的晶体二极管、三极管和MOS管工作 在开关状态。 导通状态：相当于开关闭合 截止状态：相当于开关断开。 逻辑变量←仁→两状态开关： 在逻辑代数中逻辑变量有两种取值：0和1： 电子开关有两种状态：闭合、断开。 半导体二极管、三极管和MOS管，则是构成这 种电子开关的基本开关元件。 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 6 2.2 二极管及三极管的开关特性 数字电路中的晶体二极管、三极管和MOS管工作 在开关状态。 导通状态：相当于开关闭合 截止状态：相当于开关断开。 逻辑变量←→两状态开关： 在逻辑代数中逻辑变量有两种取值：0和1； 电子开关有两种状态：闭合、断开。 半导体二极管、三极管和MOS管，则是构成这 种电子开关的基本开关元件。 返回

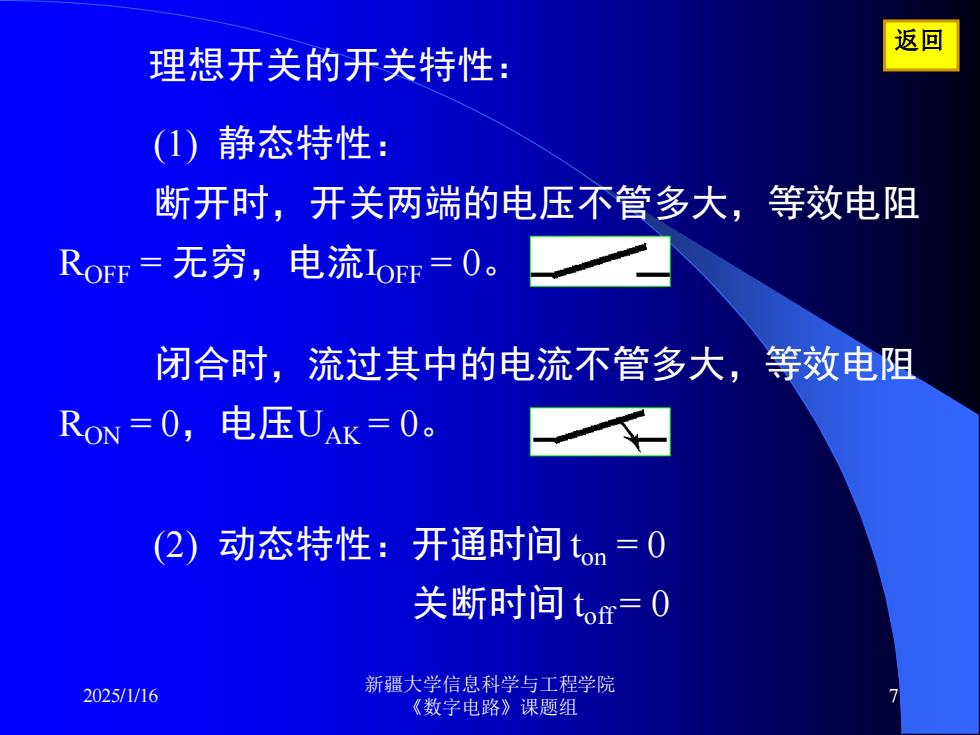

返回 理想开关的开关特性： (1)静态特性： 断开时，开关两端的电压不管多大，等效电阻 RoFF=无穷，电流lOF=0。 闭合时，流过其中的电流不管多大，等效电阻 RoN=0,电压UAK=0。 (2) 动态特性：开通时间ton=0 关断时间tor=0 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 7 (1) 静态特性： 断开时，开关两端的电压不管多大，等效电阻 ROFF = 无穷，电流IOFF = 0。 闭合时，流过其中的电流不管多大，等效电阻 RON = 0，电压UAK = 0。 (2) 动态特性：开通时间 ton = 0 关断时间 toff = 0 理想开关的开关特性： 返回
返回 客观世界中，没有理想开关。 乒乓开关、继电器、接触器等的静态特性十分 接近理想开关，但动态特性很差，无法满足数字电 路一秒钟开关几百万次乃至数千万次的需要。 半导体二极管、三极管和MOS管做为开关使用 时，其静态特性不如机械开关，但动态特性很好。 2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 8 客观世界中，没有理想开关。 乒乓开关、继电器、接触器等的静态特性十分 接近理想开关，但动态特性很差，无法满足数字电 路一秒钟开关几百万次乃至数千万次的需要。 半导体二极管、三极管和MOS管做为开关使用 时，其静态特性不如机械开关，但动态特性很好。 返回
返回 2.1.1二极管的开关特性 1.静态特性及开关等效电路 正向导通时 i/mA VDON0.7V(硅) 0.3V（锗) RD几2~几十2 相当于开关闭合 00.51 .7u/V 图2.2.2二极管的伏安特性曲线 2025/1/16 新疆大学信息科学与工程学院 D 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 9 2.1.1 二极管的开关特性 1. 静态特性及开关等效电路 正向导通时 VD(ON)≈0.7V（硅） 0.3V（锗） RD≈几Ω ～几十Ω 相当于开关闭合 图2.2.2 二极管的伏安特性曲线 返回

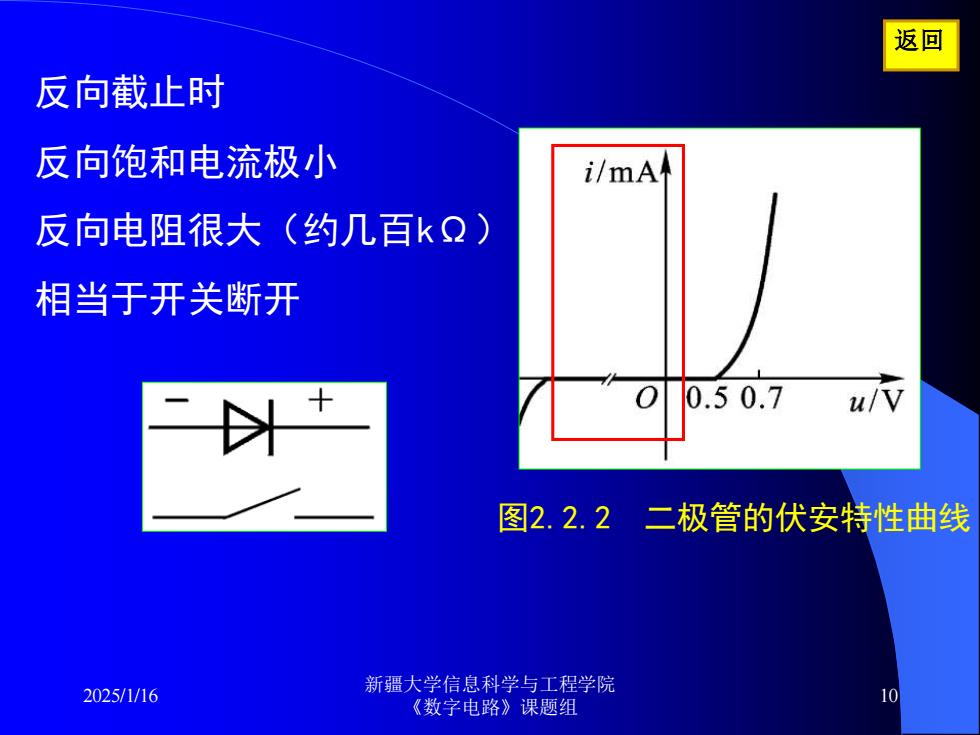

返回 反向截止时 反向饱和电流极小 i/mA 反向电阻很大（约几百kΩ） 相当于开关断开 0.50.7 u/V 图2.2.2二极管的伏安特性曲线 2025/1/16 新疆大学信息科学与工程学院 10 《数字电路》课题组
2025/1/16 新疆大学信息科学与工程学院 《数字电路》课题组 10 反向截止时 反向饱和电流极小 反向电阻很大（约几百kΩ） 相当于开关断开 图2.2.2 二极管的伏安特性曲线 返回
