《机械制图与计算机绘图》课程PPT教学课件（画法几何及工程制图基础）第六讲 相对位置

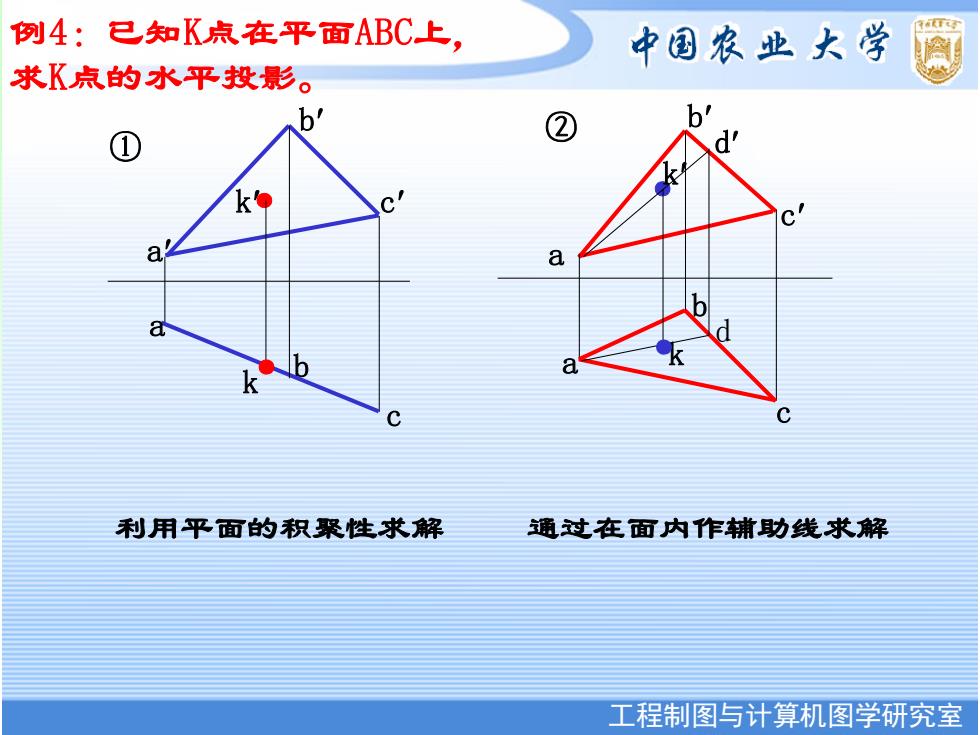

例4：已知K点在平面ABC上， 中国农业大学 求K点的水平投影。 ② 0 d a 利用平面的积聚性求解 通过在面内作捕助线求解 工程制图与计算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 例4：已知K点在平面ABC上， 求K点的水平投影。 b ① a c c a k b ● k ● ② ● a b c a b k c d k ● d 利用平面的积聚性求解 通过在面内作辅助线求解

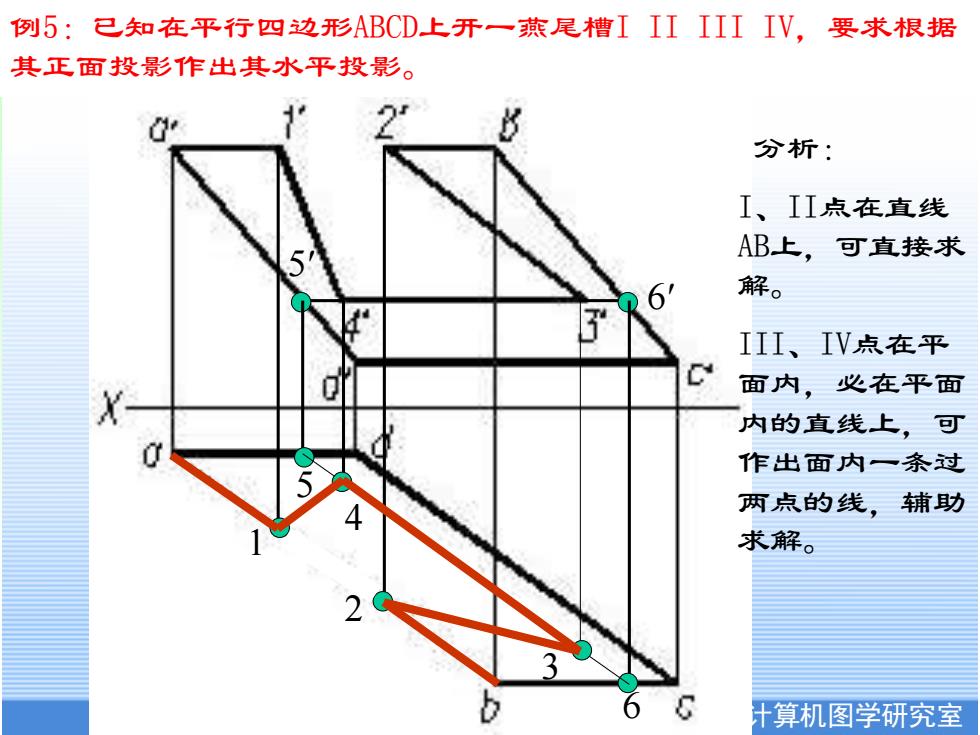

例5：已知在平行四边形ABCD上开一燕尾槽I II III IV,要求根据 其正面投影作出其水平投影。 分析： I、II点在直线 AB上，可直接求 求6 解。 III、IV点在平 面内，必在平面 内的直线上，可 作出面内一条过 两点的线，辅助 求解。 十算机图学研究室

工程制图与计算机图学研究室 中国农业大学图形研究室 例5：已知在平行四边形ABCD上开一燕尾槽I II III IV，要求根据 其正面投影作出其水平投影。 1 2 5 6 5 4 3 6 分析： I、II点在直线 AB上，可直接求 解。 III、IV点在平 面内，必在平面 内的直线上，可 作出面内一条过 两点的线，辅助 求解
