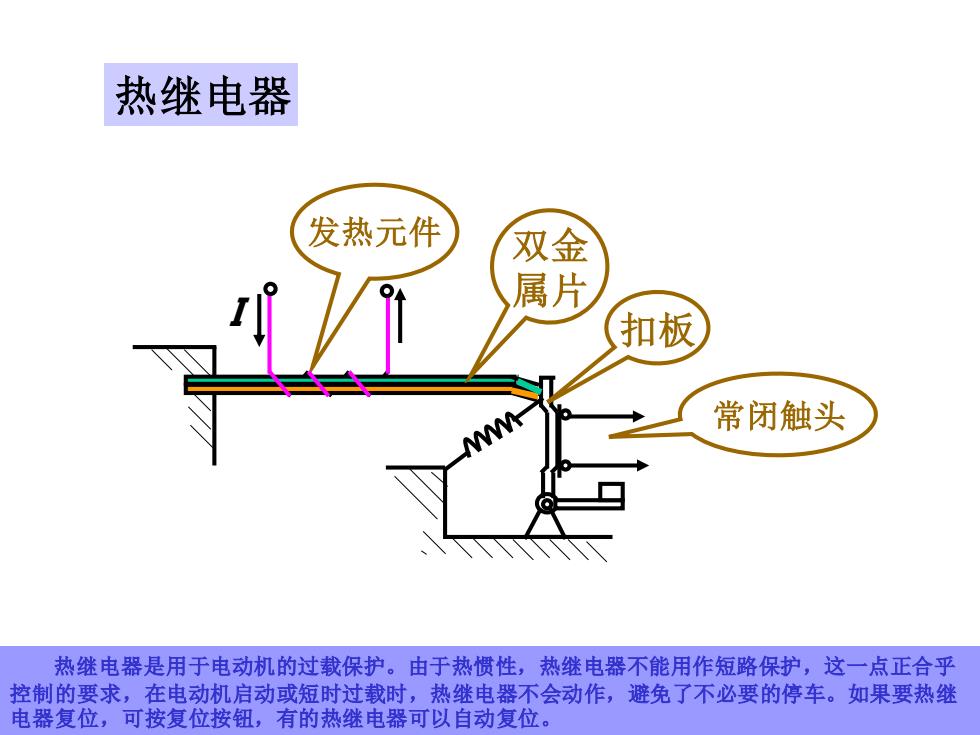

热继电器 发热元件 双金 属片 扣板 常闭触头 热继电器是用于电动机的过载保护。由于热惯性，热继电器不能用作短路保护，这一点正合乎 控制的要求，在电动机启动或短时过载时，热继电器不会动作，避免了不必要的停车。如果要热继 电器复位，可按复位按钮，有的热继电器可以自动复位
发热元件 I 常闭触头 双金 属片 扣板 热继电器 热继电器是用于电动机的过载保护。由于热惯性，热继电器不能用作短路保护，这一点正合乎 控制的要求，在电动机启动或短时过载时，热继电器不会动作，避免了不必要的停车。如果要热继 电器复位，可按复位按钮，有的热继电器可以自动复位

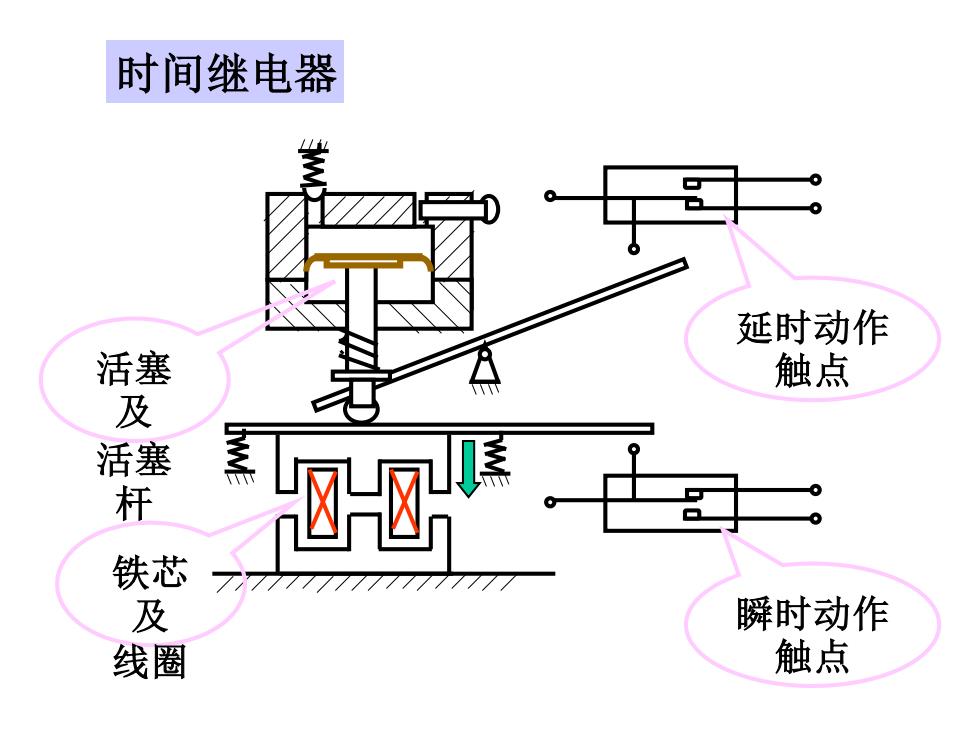

时间继电器 延时动作 活塞 触点 及 活塞 杆 777777 及 瞬时动作 触点
延时动作 触点 瞬时动作 触点 活塞及 活塞杆 铁芯及 线圈 时间继电器

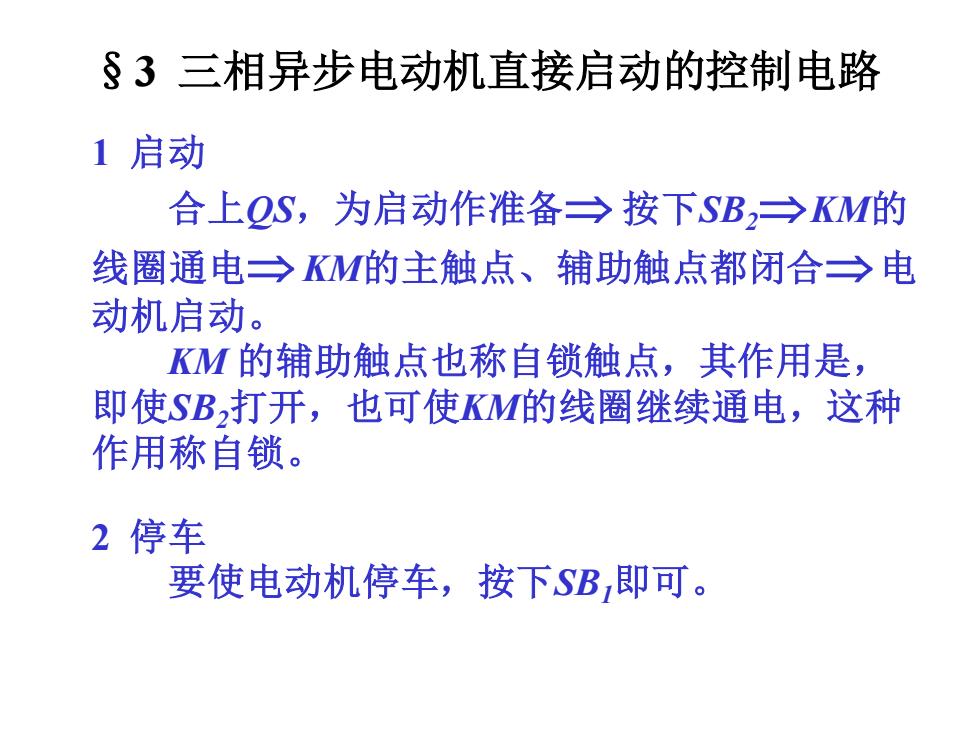

§3三相异步电动机直接启动的控制电路 1启动 合上OS,为启动作准备→按下SB,→KM的 线圈通电→KM的主触点、辅助触点都闭合→电 动机启动。 KM的辅助触点也称自锁触点，其作用是， 即使SB打开，也可使KM的线圈继续通电，这种 作用称自锁。 2停车 要使电动机停车，按下SB,即可
§3 三相异步电动机直接启动的控制电路 1 启动 合上QS，为启动作准备 按下SB2KM的 线圈通电KM的主触点、辅助触点都闭合电 动机启动。 KM 的辅助触点也称自锁触点，其作用是， 即使SB2打开，也可使KM的线圈继续通电，这种 作用称自锁。 2 停车 要使电动机停车，按下SB1即可

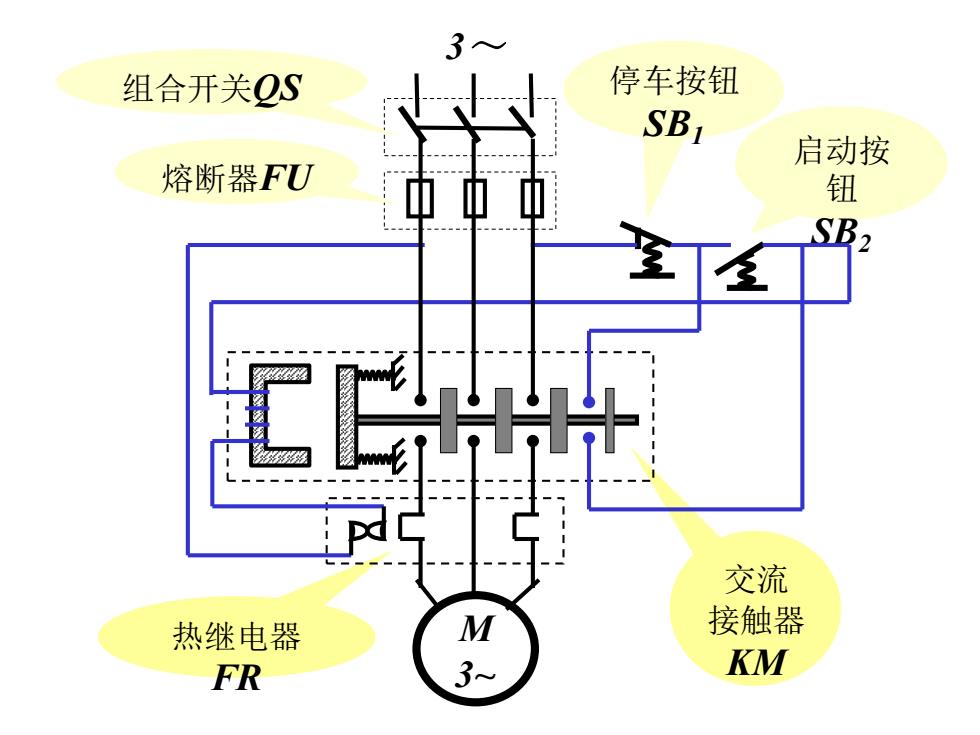

3入 组合开关QS 停车按钮 SB1 启动按 熔断器FU 中巾中 钮 SB2 交流 热继电器 M 接触器 FR 3 KM
热继电器 FR 启动按 钮 SB2 交流 接触器 KM M 3~ 3～ 停车按钮 SB1 组合开关QS 熔断器FU
