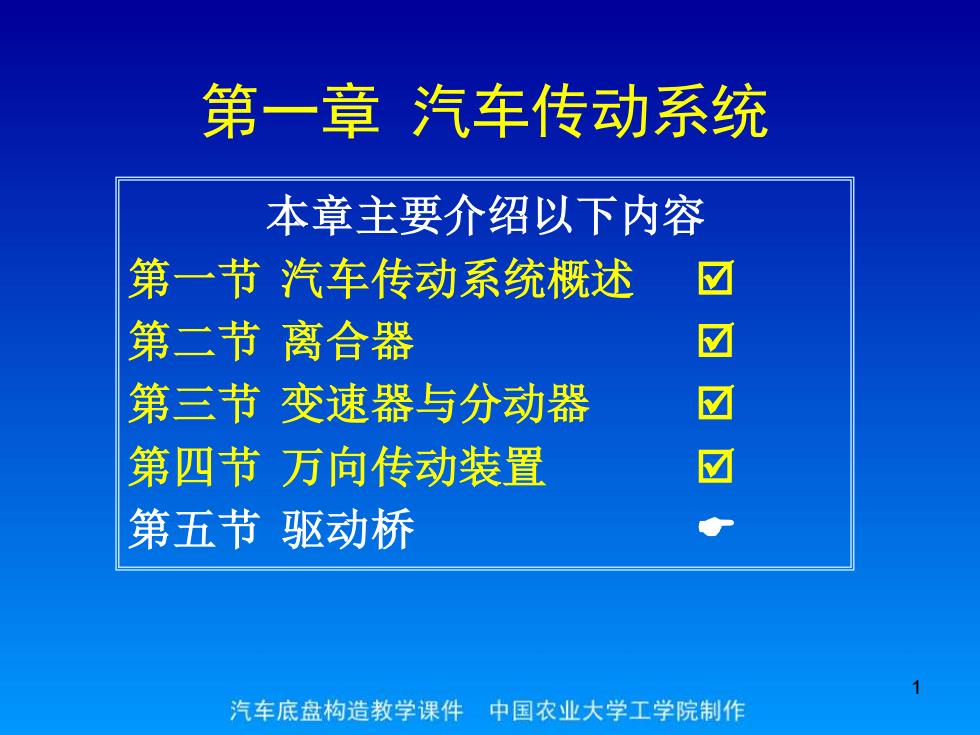

第一章汽车传动系统 本章主要介绍以下内容 第一节汽车传动系统概述 ☑ 第二节离合器 ☑ 第三节变速器与分动器 ☑ 第四节万向传动装置 ☑ 第五节驱动桥 1 汽车底盘构造教学课件中国农业大学工学院制作
1 第一章 汽车传动系统 本章主要介绍以下内容 第一节 汽车传动系统概述 第二节 离合器 第三节 变速器与分动器 第四节 万向传动装置 第五节 驱动桥

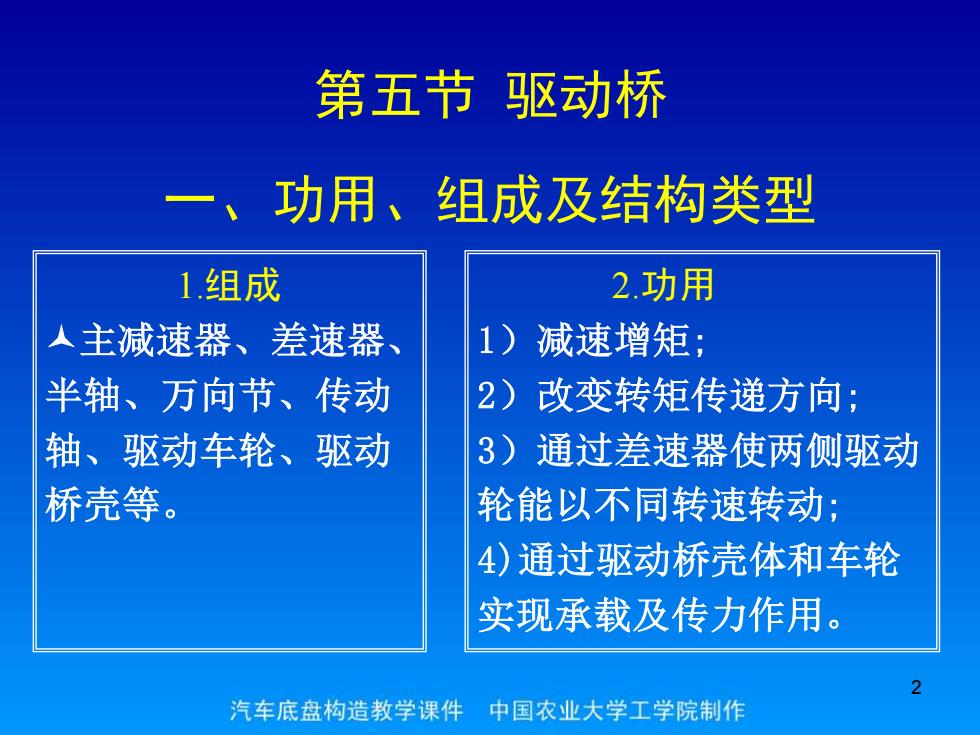

第五节驱动桥 一、功用、组成及结构类型 1组成 2.功用 人主减速器、差速器、 1)减速增矩： 半轴、万向节、传动 2)改变转矩传递方向； 轴、驱动车轮、驱动 3)通过差速器使两侧驱动 桥壳等。 轮能以不同转速转动： 4)通过驱动桥壳体和车轮 实现承载及传力作用。 2 汽车底盘构造教学课件 中国农业大学工学院制作
2 一、功用、组成及结构类型 第五节 驱动桥 1.组成 主减速器、差速器、 半轴、万向节、传动 轴、驱动车轮、驱动 桥壳等。 2.功用 1）减速增矩; 2）改变转矩传递方向; 3）通过差速器使两侧驱动 轮能以不同转速转动; 4)通过驱动桥壳体和车轮 实现承载及传力作用

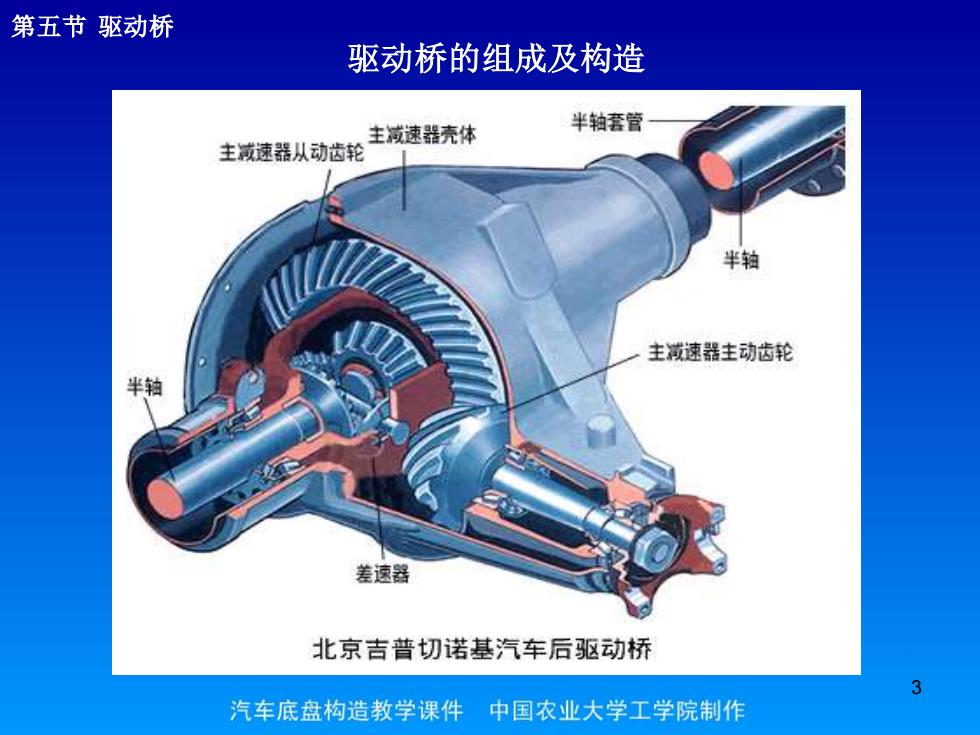

第五节驱动桥 驱动桥的组成及构造 主减速器壳体 半轴套管 主减速器从动齿轮 半 主减速器主动齿轮 半轴 差速器 北京吉普切诺基汽车后驱动桥 3 汽车底盘构造教学课件中国农业大学工学院制作
3 驱动桥的组成及构造 第五节 驱动桥

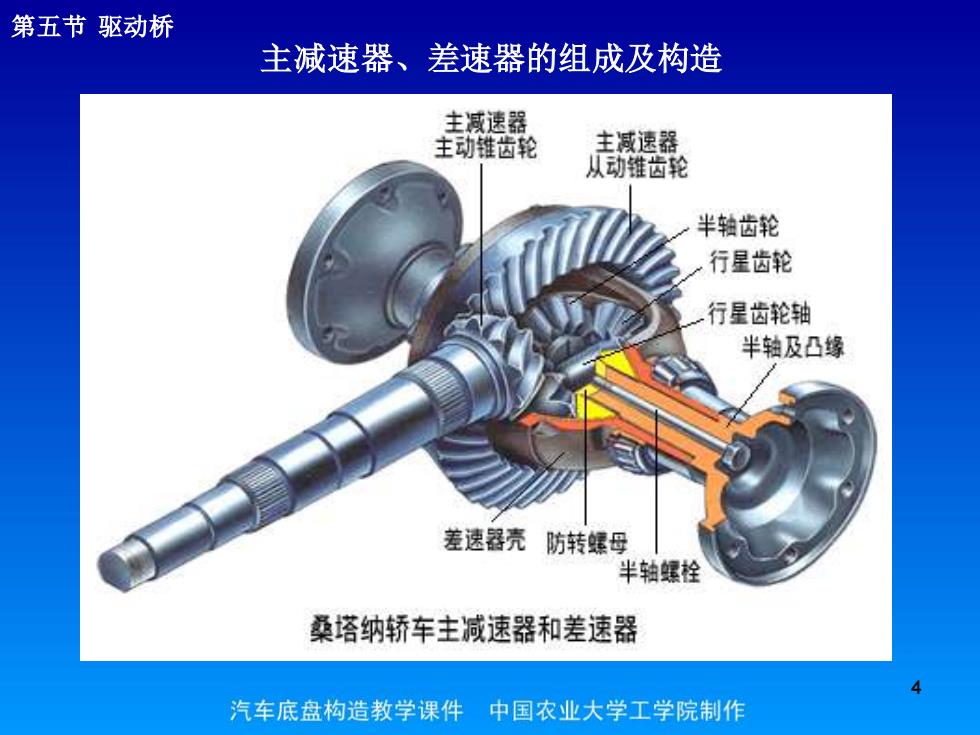

第五节驱动桥 主减速器、差速器的组成及构造 主减速器 主动锥齿轮 主减速器 从动锥齿轮 半轴齿轮 行星齿轮 行星齿轮轴 半轴及凸缘 差速器壳防转螺 半轴螺栓 桑塔纳轿车主减速器和差速器 4 汽车底盘构造教学课件 中国农业大学工学院制作
4 主减速器、差速器的组成及构造 第五节 驱动桥

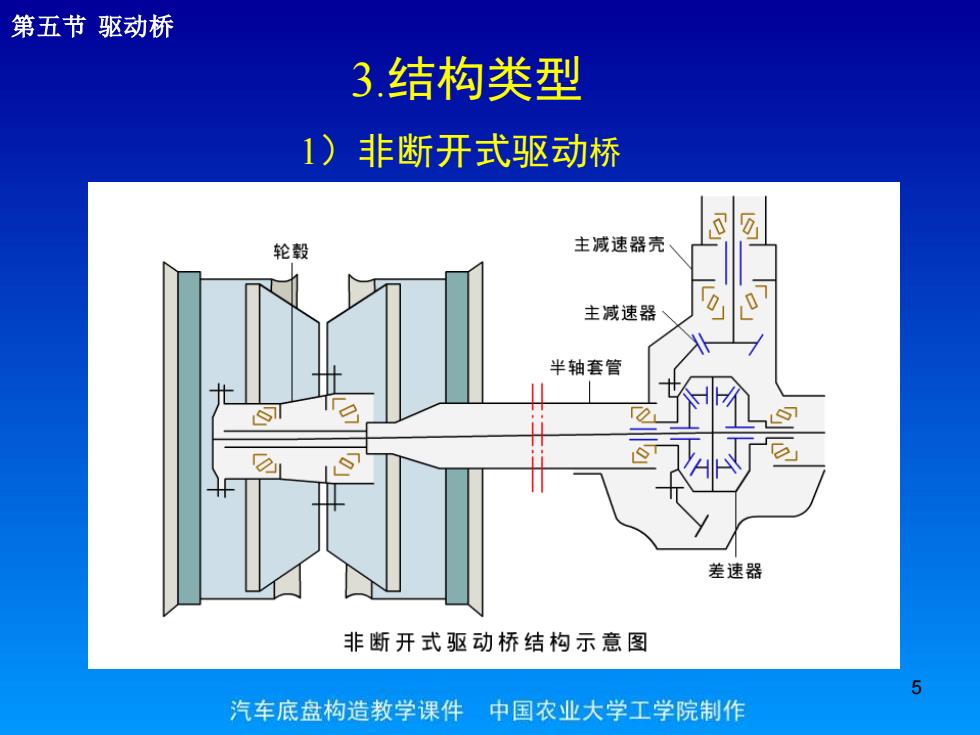

第五节驱动桥 3.结构类型 1)非断开式驱动桥 轮毂 主减速器壳 主减速器 0》 半轴套管 7 差速器 非断开式驱动桥结构示意图 5 汽车底盘构造教学课件中国农业大学工学院制作
5 3.结构类型 1）非断开式驱动桥 第五节 驱动桥
