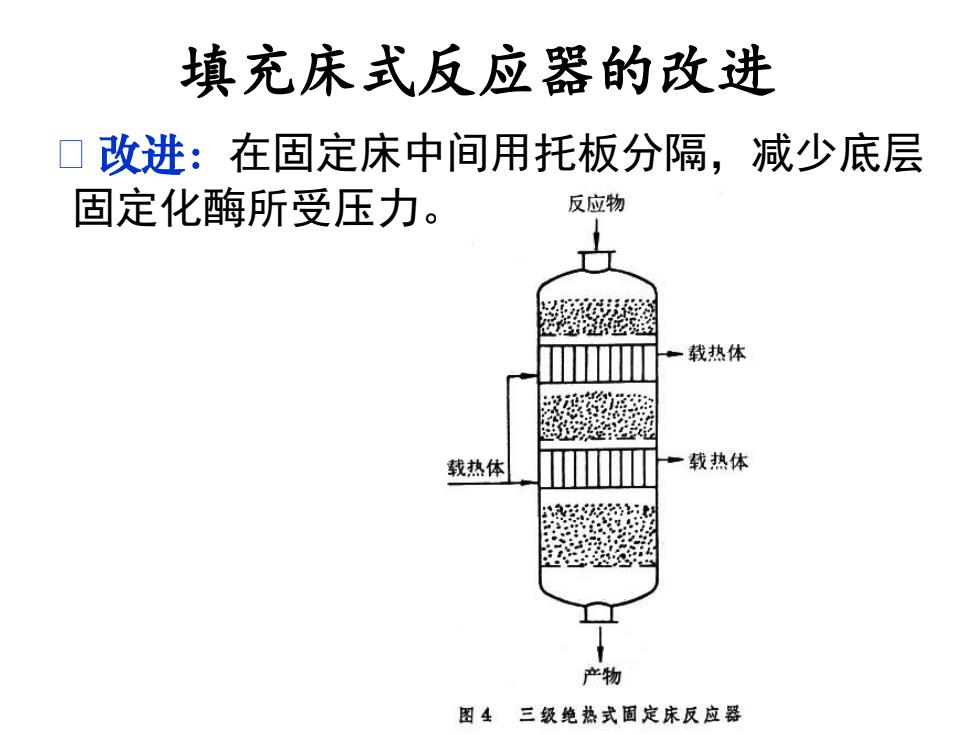

填充床式反应器的改进口改进：在固定床中间用托板分隔，减少底层反应物固定化酶所受压力。一载热体一载热体载热体产物图4三级绝热式固定床反应器
填充床式反应器的改进 改进：在固定床中间用托板分隔，减少底层 固定化酶所受压力

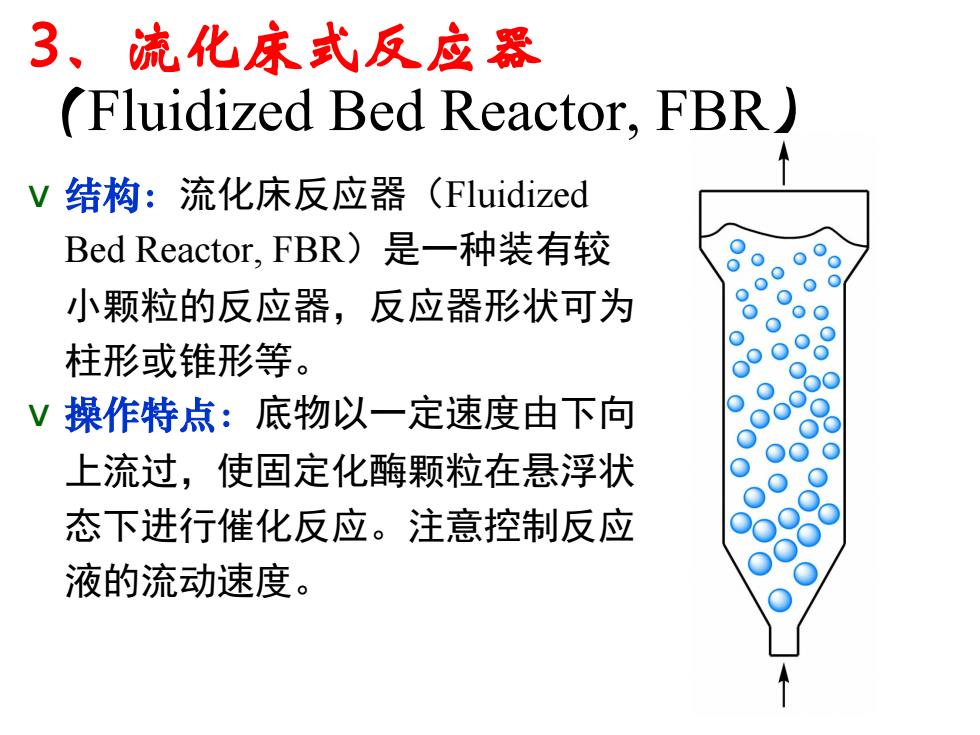

3、流化床式反应器(Fluidized Bed Reactor, FBR)V结构：流化床反应器（FluidizedBed Reactor,FBR）是一种装有较小颗粒的反应器，反应器形状可为柱形或锥形等。V操作特点：底物以一定速度由下向上流过，使固定化酶颗粒在悬浮状态下进行催化反应。注意控制反应液的流动速度。个
3、流化床式反应器 （Fluidized Bed Reactor, FBR） v 结构：流化床反应器（Fluidized Bed Reactor, FBR）是一种装有较 小颗粒的反应器，反应器形状可为 柱形或锥形等。 v 操作特点：底物以一定速度由下向 上流过，使固定化酶颗粒在悬浮状 态下进行催化反应。注意控制反应 液的流动速度

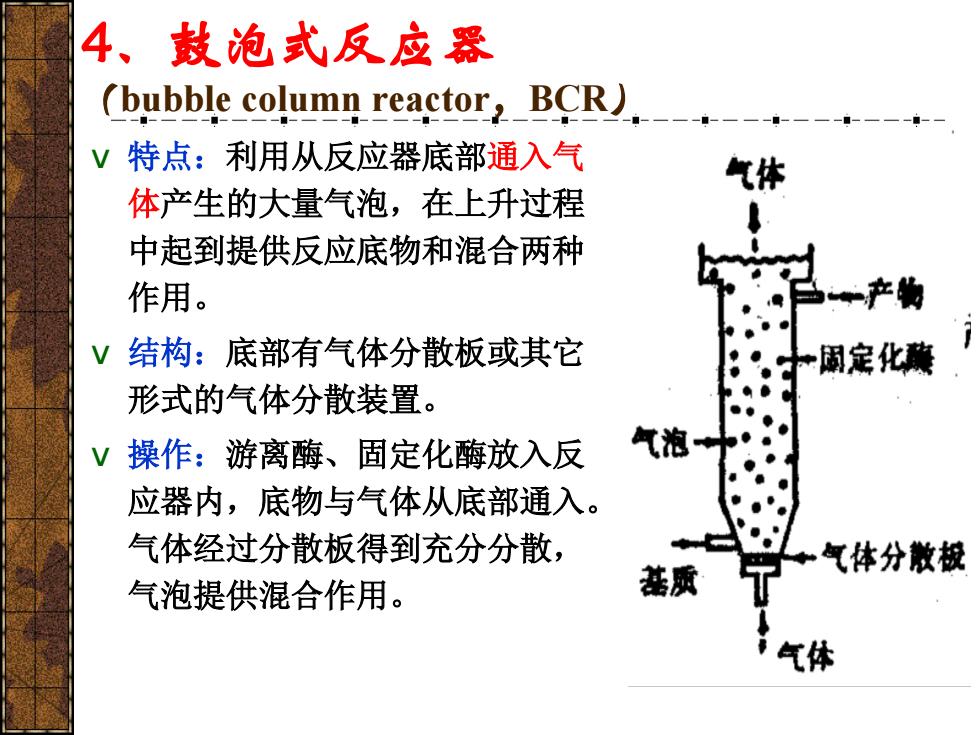

4、鼓泡式反应器(bubblecolumn reactor,BCR)V特点：利用从反应器底部通入气体体产生的大量气泡，在上升过程中起到提供反应底物和混合两种作用。V结构：底部有气体分散板或其它固定形式的气体分散装置。气泡V操作：游离酶、固定化酶放入反应器内，底物与气体从底部通入。气体经过分散板得到充分分散，气体分散极基质气泡提供混合作用。气体
v 特点：利用从反应器底部通入气 体产生的大量气泡，在上升过程 中起到提供反应底物和混合两种 作用。 v 结构：底部有气体分散板或其它 形式的气体分散装置。 v 操作：游离酶、固定化酶放入反 应器内，底物与气体从底部通入。 气体经过分散板得到充分分散， 气泡提供混合作用。 4、鼓泡式反应器 （bubble column reactor，BCR）

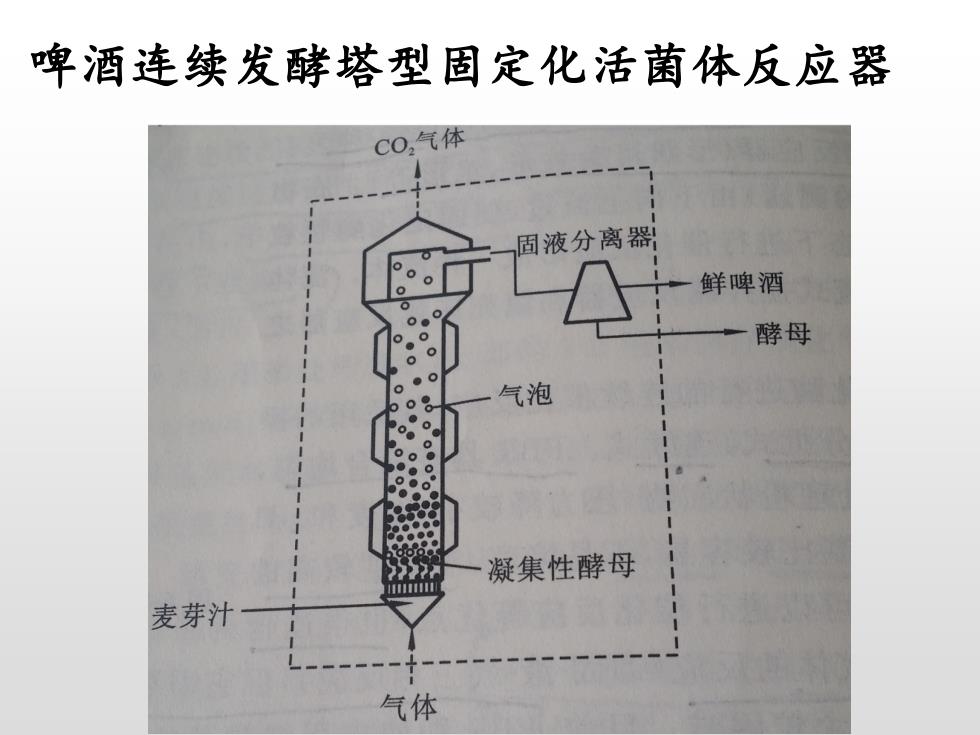

啤酒连续发酵塔型固定化活菌体反应器CO,气体固液分离器鲜啤酒酵母气泡凝集性酵母麦芽汁气体
啤酒连续发酵塔型固定化活菌体反应器

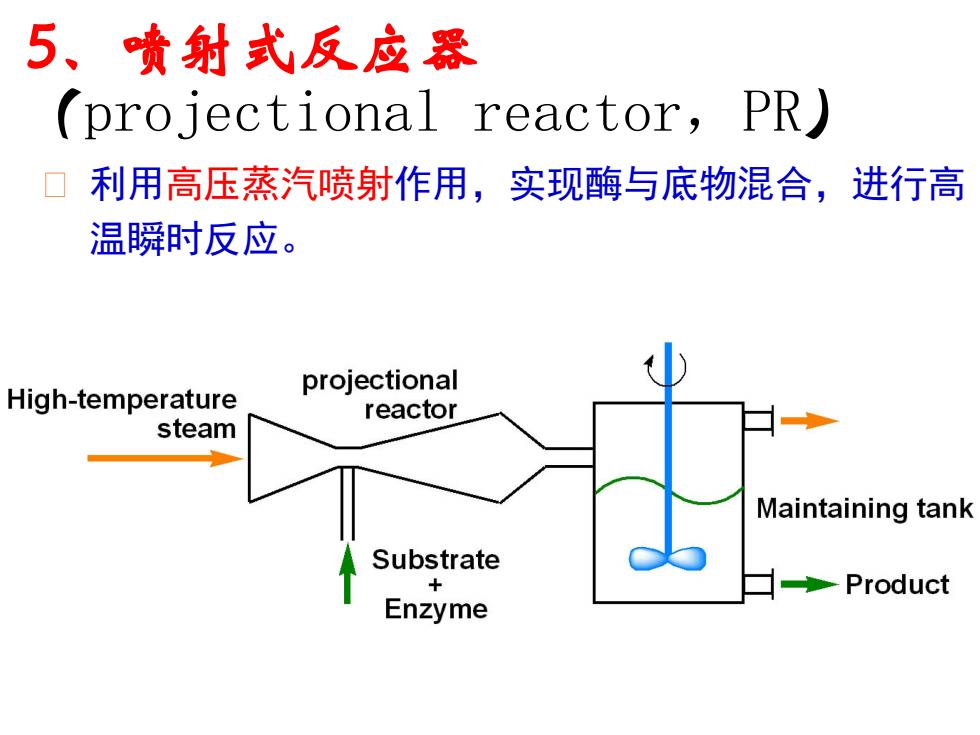

5、喷射式反应器(projectional reactor, PR)利用高压蒸汽喷射作用，实现酶与底物混合，进行高温瞬时反应。projectionalHigh-temperaturereactorsteamMaintainingtankSubstrateProductXEnzyme
利用高压蒸汽喷射作用，实现酶与底物混合，进行高 温瞬时反应。 5、喷射式反应器 （projectional reactor，PR）
