1、搅拌罐式反应器(stirred tank reactor, STR)机械搅拌部分反应罐土保温装置
反应罐 机械搅拌部分 保温装置 1、搅拌罐式反应器 （stirred tank reactor，STR）

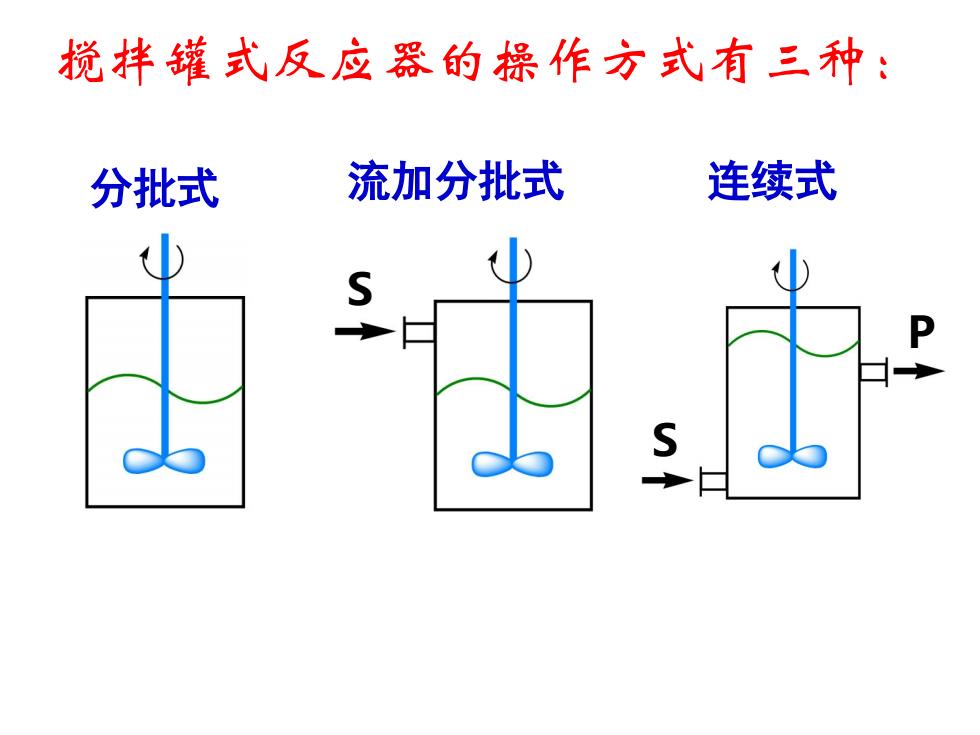

搅拌罐式反应器的操作方式有三种！连续式流加分批式分批式SPs
分批式 流加分批式 连续式 S S P 搅拌罐式反应器的操作方式有三种：

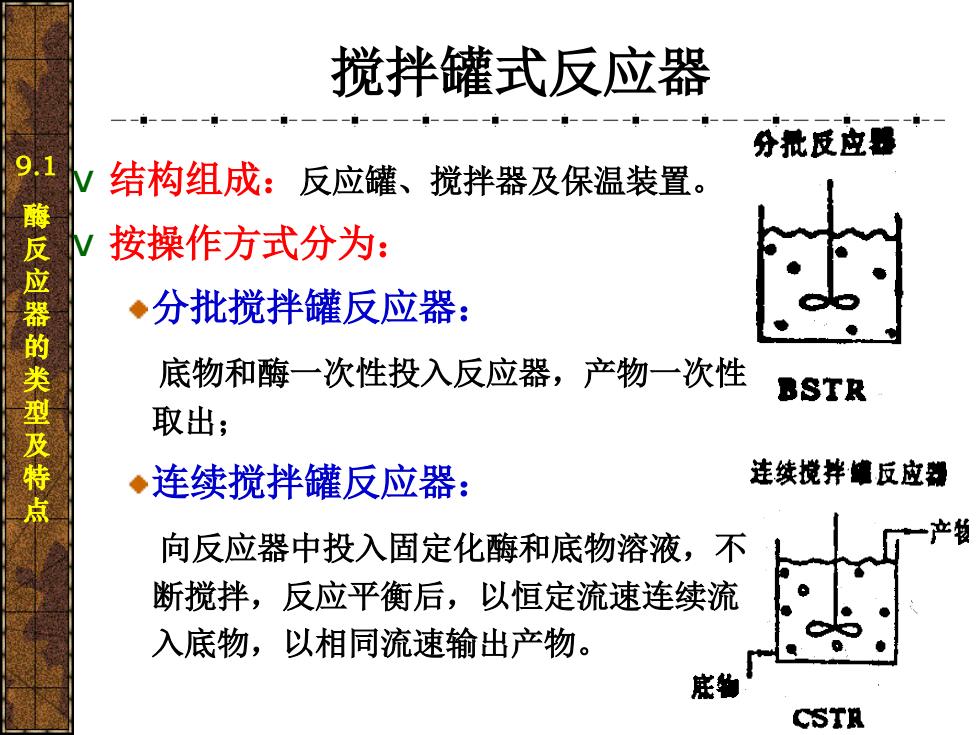

搅拌罐式反应器分批反应署9.结构组成：：反应罐、搅拌器及保温装置。酶反应器的类型及特点按操作方式分为：分批搅拌罐反应器：底物和酶一次性投入反应器，产物一次性BSTR取出；连续搅拌缝反应染连续搅拌罐反应器：向反应器中投入固定化酶和底物溶液，不断搅拌，反应平衡后，以恒定流速连续流入底物，以相同流速输出产物底物CSTR
搅拌罐式反应器 v 结构组成：反应罐、搅拌器及保温装置。 v 按操作方式分为： 分批搅拌罐反应器： 底物和酶一次性投入反应器，产物一次性 取出； 连续搅拌罐反应器： 向反应器中投入固定化酶和底物溶液，不 断搅拌，反应平衡后，以恒定流速连续流 入底物，以相同流速输出产物。 9.1 酶 反 应 器 的 类 型 及 特 点

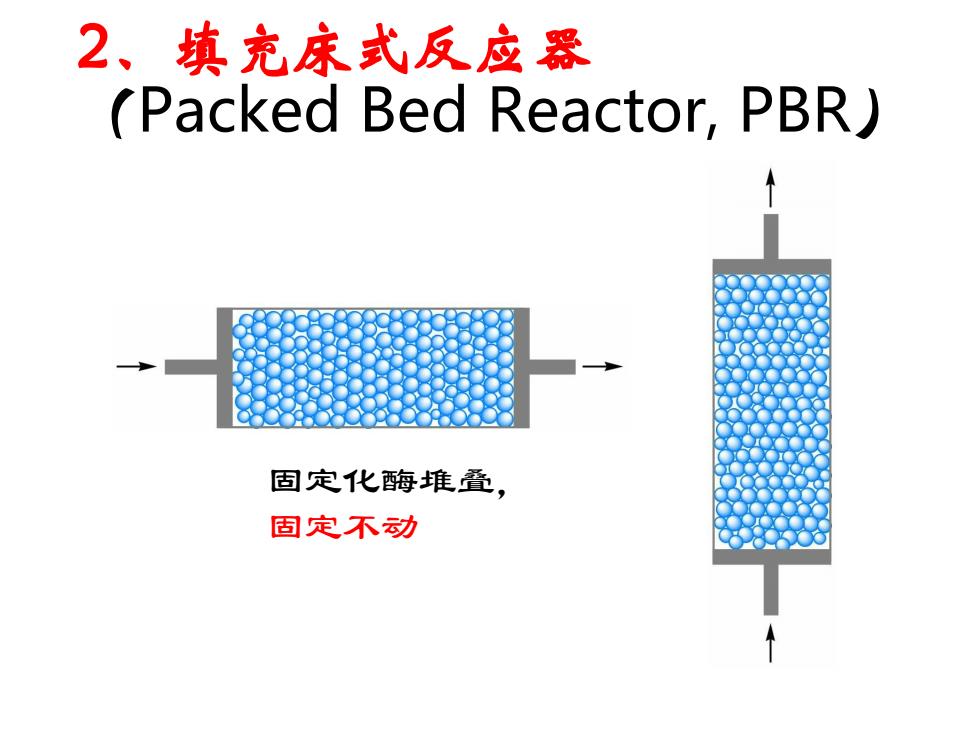

2、填充床式反应器(Packed Bed Reactor, PBR)固定化酶堆叠，固定不动
2、填充床式反应器 （Packed Bed Reactor, PBR） 固定化酶堆叠， 固定不动

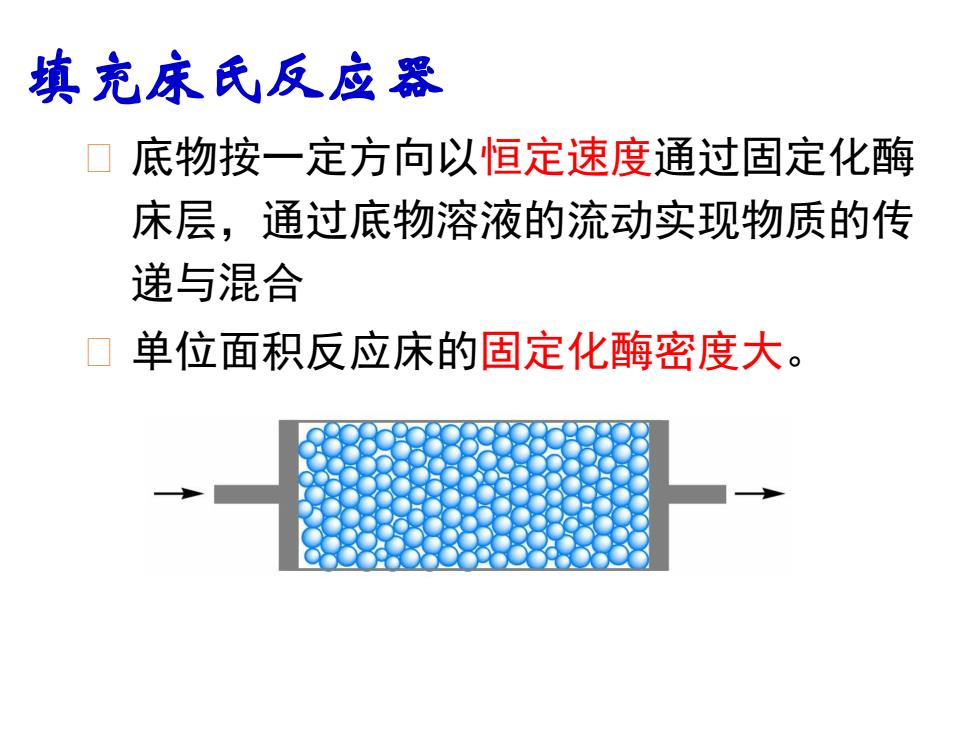

填充床氏反应器■底物按一定方向以恒定速度通过固定化酶床层，通过底物溶液的流动实现物质的传递与混合口单位面积反应床的固定化酶密度大
底物按一定方向以恒定速度通过固定化酶 床层，通过底物溶液的流动实现物质的传 递与混合 单位面积反应床的固定化酶密度大。 填充床氏反应器
