第八章装配工艺的制订
第八章 装配工艺的制订

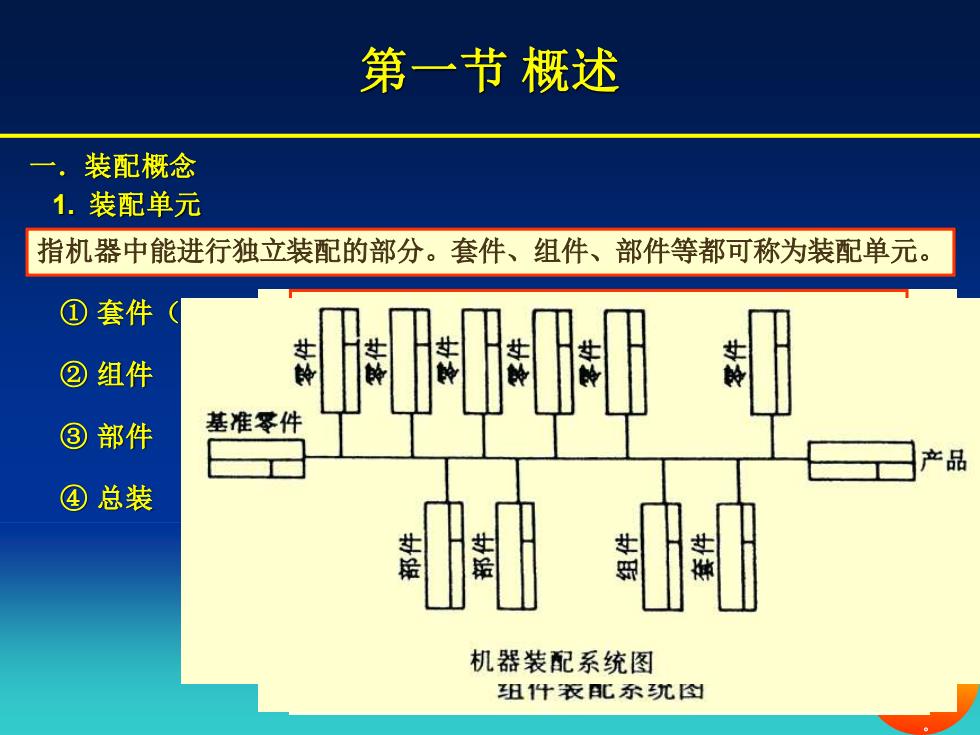

第一节概述装配概念装配单元1指机器中能进行独立装配的部分。套件、组件、部件等都可称为装配单元。①套件甘甜盛公②组件基准零件③部件产品①总装拉进开机器装配系统图组件装配系统图
第一节 概述 一．装配概念 1. 装配单元 指机器中能进行独立装配的部分。套件、组件、部件等都可称为装配单元。 ① 套件（合件） 在一个基准零件上装上一个或若干个零件， 就构成一个套件。它是最小装配单元。为 套件而进行的装配工作称为套装。 ② 组件 在一个基准零件上装上若干个套件及零件， 就构成一个组件。为组件而进行的装配工 ③ 部件 作称为组装 在一个基准零件上装上若干个组件 。 、套件 及零件，就构成一个部件。为形成部件而 ④ 总装 进行的装配工作称为部装。 在一个基准零件上装上若干个部件、组件、 套件及零件，并最终装配成机器。称为总 装

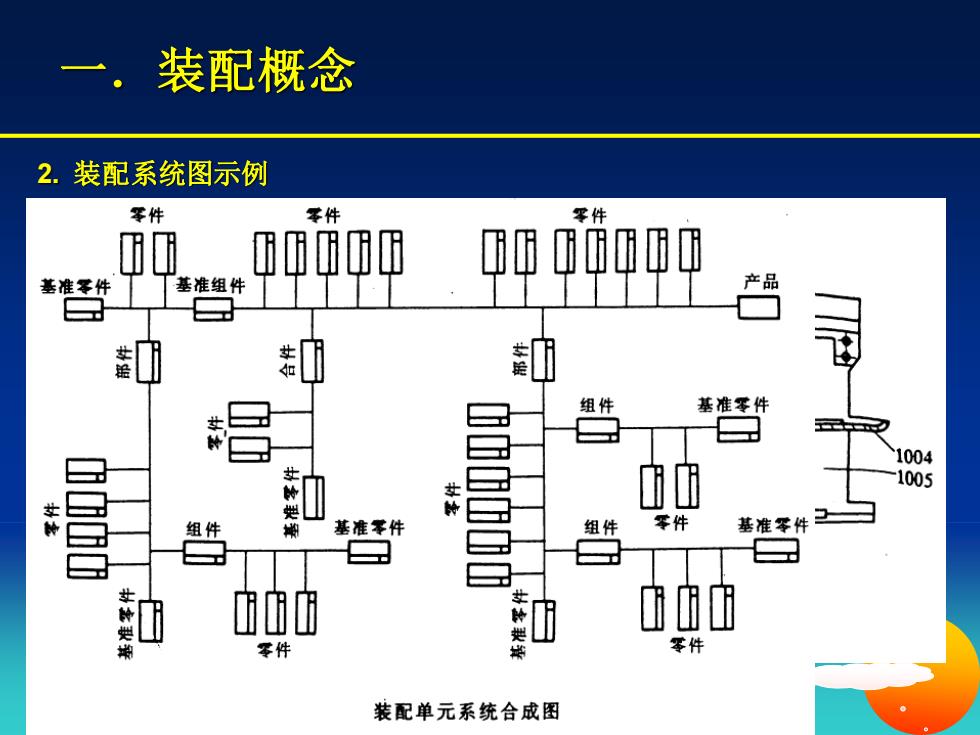

一．装配概念2.装配系统图示例零件零件零件YIimn产品基准组件基准零件I口口组件基准零件牛L生C10040山1005书惠0生心零件基准零件组件M基准零件营组件基D口L中中中零件零件装配单元系统合成图
一．装配概念 2. 装配系统图示例 名 称 编 号 件 数 装配单元 表示为

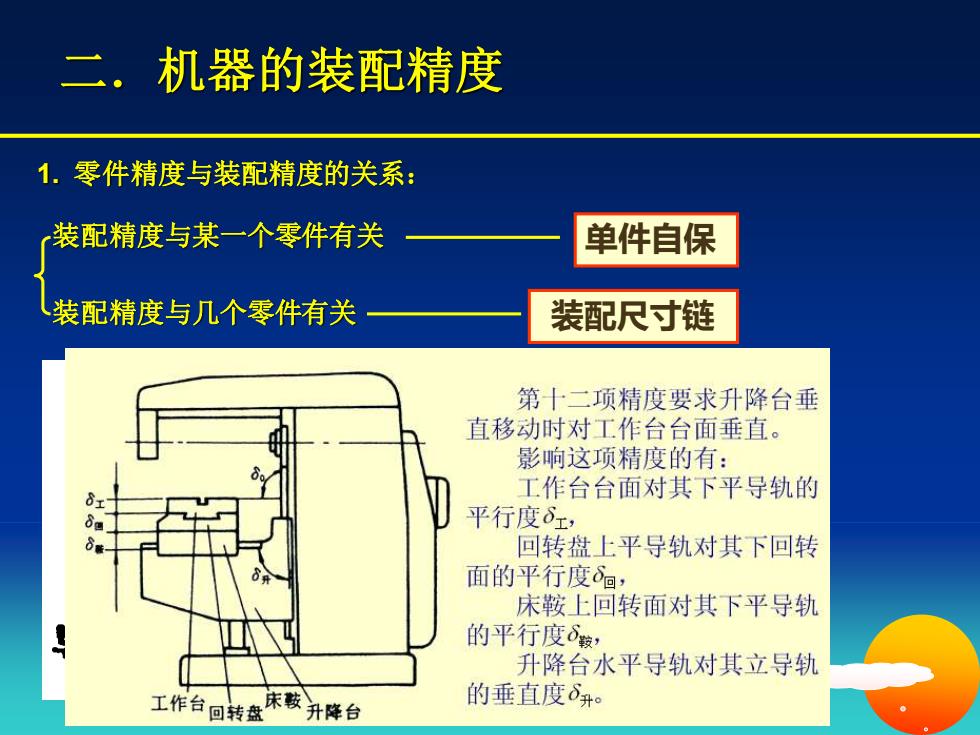

二．机器的装配精度1.零件精度与装配精度的关系：装配精度与某一个零件有关单件自保装配精度与几个零件有关装配尺寸链第十二项精度要求升降台垂直移动时对工作台台面垂直。影响这项精度的有：60工作台台面对其下平导轨的dr平行度旺，8a8m回转盘上平导轨对其下回转面的平行度回，床鞍上回转面对其下平导轨的平行度鞍r1升降台水平导轨对其立导轨的垂直度升。床鞍！工作台回转盘升降台
二．机器的装配精度 1. 零件精度与装配精度的关系： 装配精度与某一个零件有关 装配精度与几个零件有关 单件自保 装配尺寸链

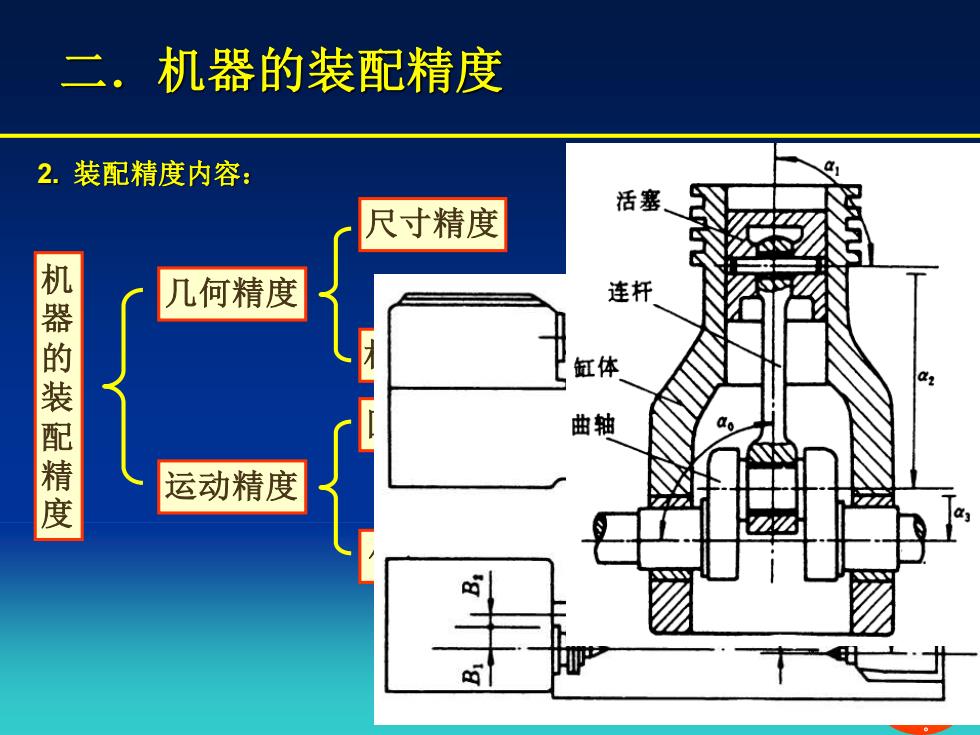

二．机器的装配精度2.装配精度内容：活塞尺寸精度机器的装配精度几何精度连杆缸体曲轴do运动精度B8
二．机器的装配精度 2. 装配精度内容： 机 器 的 装 配 精 度 几何精度 运动精度 尺寸精度 相对位置精度 回转精度 传动链精度
