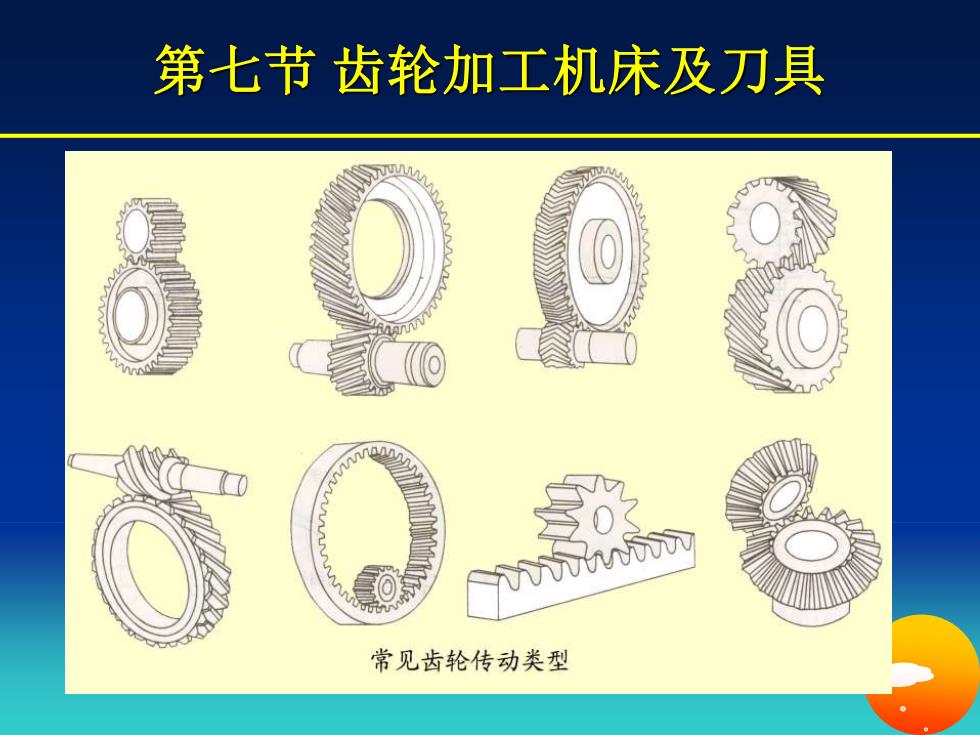

第七节齿轮加工机床及刀具303常见齿轮传动类型
第七节 齿轮加工机床及刀具

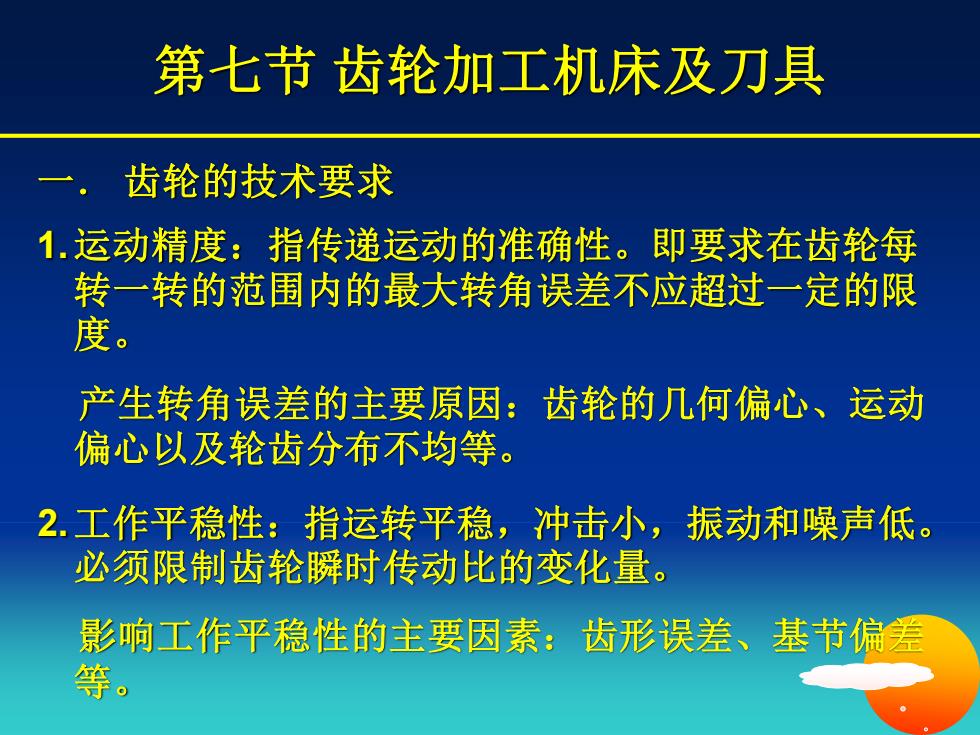

第七节齿轮加工机床及刀具齿轮的技术要求1.运动精度：指传递运动的准确性。即要求在齿轮每转一转的范围内的最大转角误差不应超过一定的限度。产生转角误差的主要原因：齿轮的几何偏心、运动偏心以及轮齿分布不均等2.工作平稳性：指运转平稳，冲击小，振动和噪声低。必须限制齿轮瞬时传动比的变化量影响工作平稳性的主要因素：齿形误差、基节偏差等
第七节 齿轮加工机床及刀具 一． 齿轮的技术要求 1.运动精度：指传递运动的准确性。即要求在齿轮每 转一转的范围内的最大转角误差不应超过一定的限 度。 产生转角误差的主要原因：齿轮的几何偏心、运动 偏心以及轮齿分布不均等。 2.工作平稳性：指运转平稳，冲击小，振动和噪声低。 必须限制齿轮瞬时传动比的变化量。 影响工作平稳性的主要因素：齿形误差、基节偏差 等

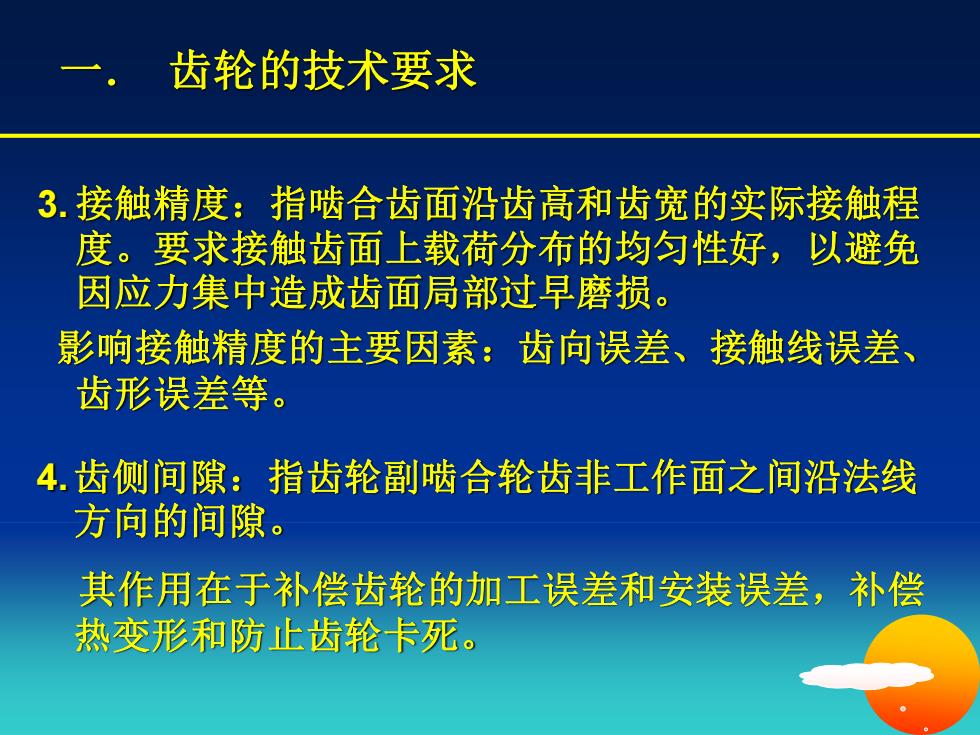

齿轮的技术要求3.接触精度：指啮合齿面沿齿高和齿宽的实际接触程度。要求接触齿面上载荷分布的均匀性好，以避免因应力集中造成齿面局部过早磨损影响接触精度的主要因素：齿向误差、接触线误差、齿形误差等。4.齿侧间隙：指齿轮副啮合轮齿非工作面之间沿法线方向的间隙其作用在于补偿齿轮的加工误差和安装误差，补偿热变形和防止齿轮卡死
一． 齿轮的技术要求 3. 接触精度：指啮合齿面沿齿高和齿宽的实际接触程 度。要求接触齿面上载荷分布的均匀性好，以避免 因应力集中造成齿面局部过早磨损。 影响接触精度的主要因素：齿向误差、接触线误差、 齿形误差等。 4.齿侧间隙：指齿轮副啮合轮齿非工作面之间沿法线 方向的间隙。 其作用在于补偿齿轮的加工误差和安装误差，补偿 热变形和防止齿轮卡死

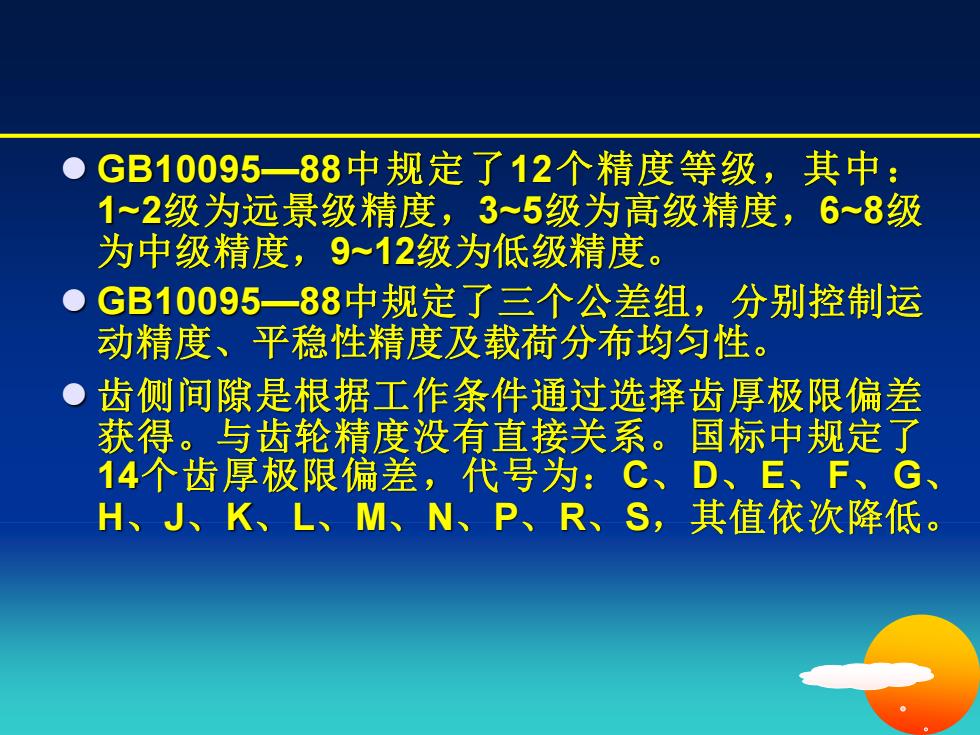

其中：GB10095一88中规定了12个精度等级，1~2级为远景级精度，3~5级为高级精度，6~8级为中级精度，9~12级为低级精度。GB10095一88中规定了三个公差组，分别控制运动精度、平稳性精度及载荷分布均匀性齿侧间隙是根据工作条件通过选择齿厚极限偏差获得。与齿轮精度没有直接关系。国标中规定了14个齿厚极限偏差，代号为：C、D、E、F、GH、J、K、L、M、N、P、R、S，其值依次降低
⚫ GB10095—88中规定了12个精度等级，其中： 1~2级为远景级精度，3~5级为高级精度，6~8级 为中级精度，9~12级为低级精度。 ⚫ GB10095—88中规定了三个公差组，分别控制运 动精度、平稳性精度及载荷分布均匀性。 ⚫ 齿侧间隙是根据工作条件通过选择齿厚极限偏差 获得。与齿轮精度没有直接关系。国标中规定了 14个齿厚极限偏差，代号为：C、D、E、F、G、 H、J、K、L、M、N、P、R、S，其值依次降低

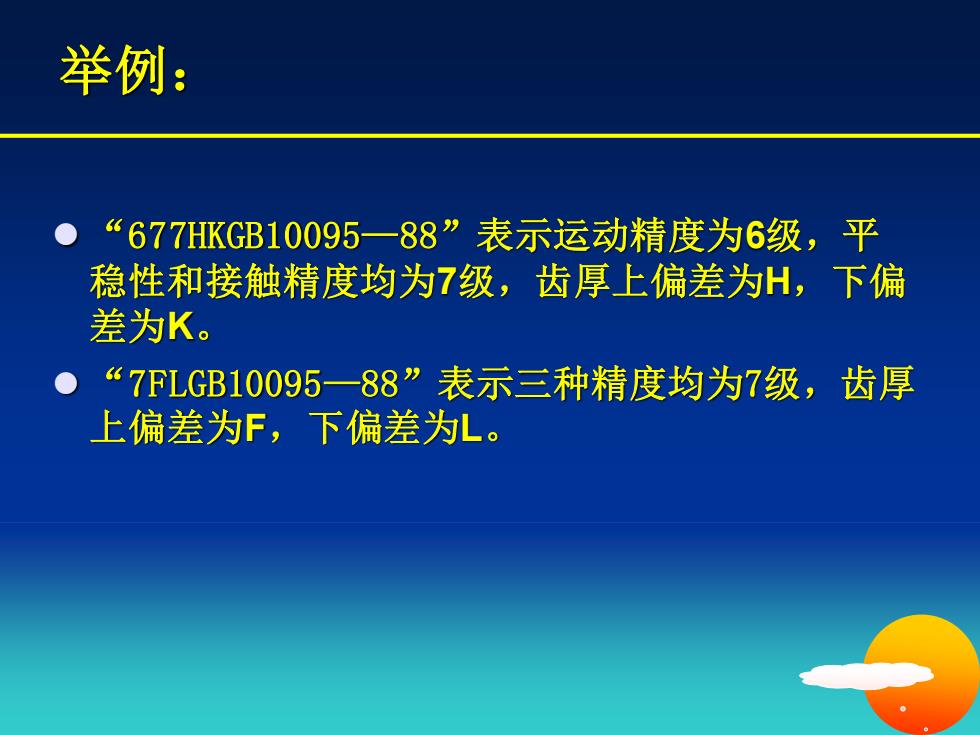

举例：“677HKGB10095一88”表示运动精度为6级，平稳性和接触精度均为7级，齿厚上偏差为H，下偏差为K。“7FLGB10095一88”表示三种精度均为7级，齿厚上偏差为F，下偏差为L
举例： ⚫ “677HKGB10095—88”表示运动精度为6级，平 稳性和接触精度均为7级，齿厚上偏差为H，下偏 差为K。 ⚫ “7FLGB10095—88”表示三种精度均为7级，齿厚 上偏差为F，下偏差为L
