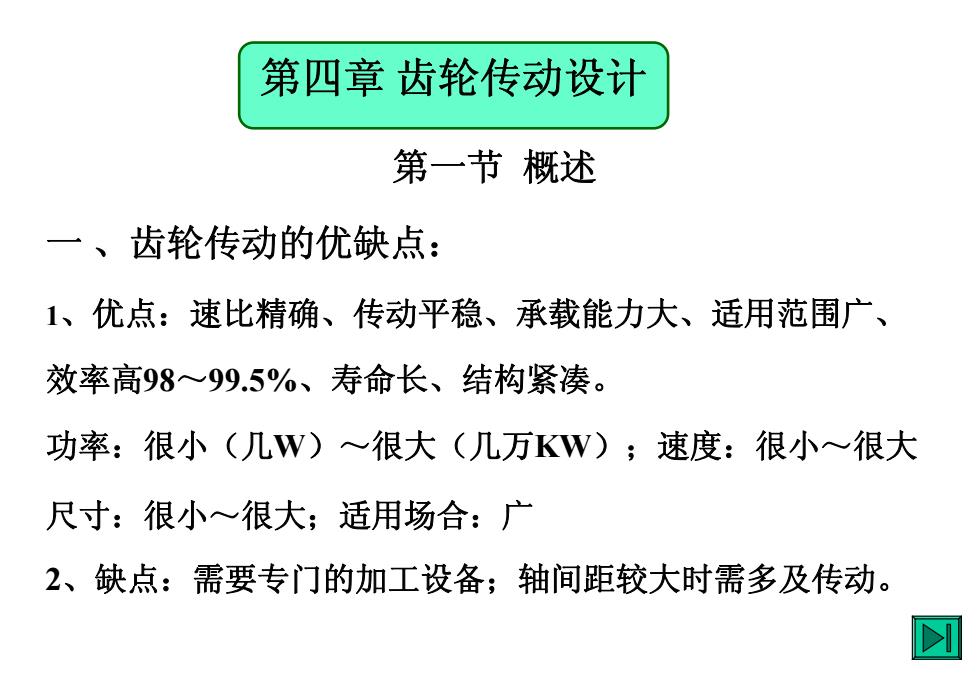

第四章齿轮传动设计第一节 概述一、齿轮传动的优缺点：1、优点：速比精确、传动平稳、承载能力大、适用范围广、效率高98～99.5%、寿命长、结构紧。功率：很小（几W）～很大（几万KW）；速度：很小～很大尺寸：很小～很大；适用场合：广2、缺点：需要专门的加工设备；轴间距较大时需多及传动。И
第四章 齿轮传动设计 第一节 概述 一 、齿轮传动的优缺点： 1、优点：速比精确、传动平稳、承载能力大、适用范围广、 效率高98 ～99.5%、寿命长、结构紧凑。 功率：很小（几 W）～很大（几万KW）；速度：很小～很大 尺寸：很小～很大；适用场合：广 2、缺点：需要专门的加工设备；轴间距较大时需多及传动
二、分类：按工作条件分：开式：开，润滑不良、易磨损；半开式：防护罩，润滑、密封不完善；闭式：封闭箱体，润滑密封好。三、基本参数齿数Z；模数m；压力角α；分度圆d；系数传动比i；齿宽b；中心距a；齿数比u=Z大/Z小
二、分类 : 按工作条件分： 开 式： 敞开，润滑不良、易磨损； 半开式：防护罩，润滑、密封不完善； 闭 式： 封闭箱体，润滑密封好。 三、基本参数 齿数Z；模数m；压力角α；分度圆d；系数 传动比i；齿宽b；中心距a； 齿数比u=Z大/Z小

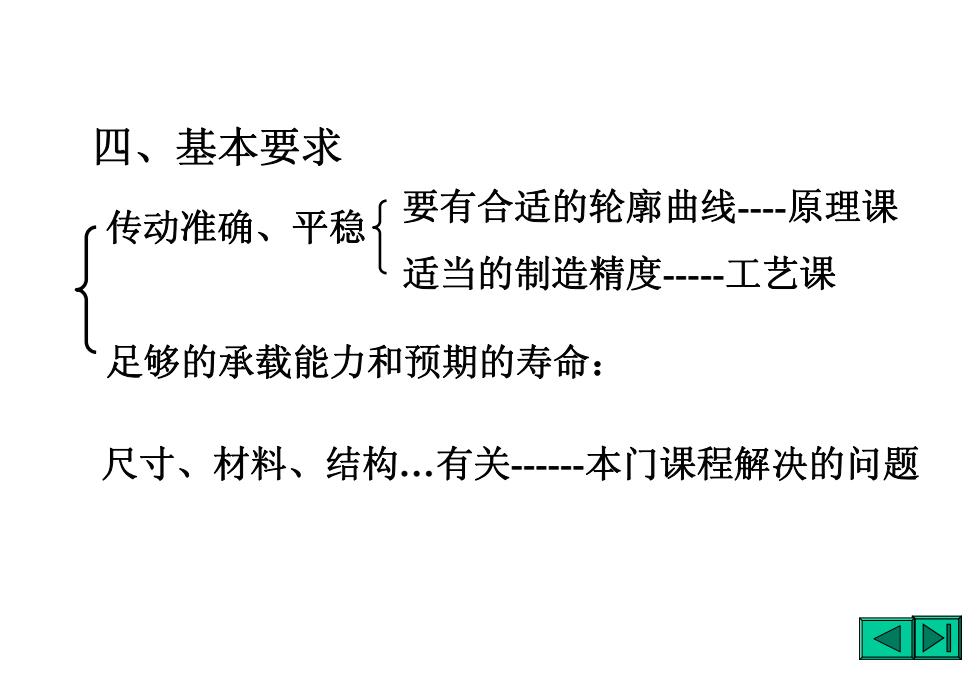

四、基本要求要有合适的轮廓曲线----原理课传动准确、平稳适当的制造精度-工艺课足够的承载能力和预期的寿命：尺寸、材料、结构..有关---本门课程解决的问题台
四、基本要求 传动准确、平稳 足够的承载能力和预期的寿命： 要有合适的轮廓曲线-原理课 适当的制造精度-工艺课 尺寸、材料、结构.有关-本门课程解决的问题

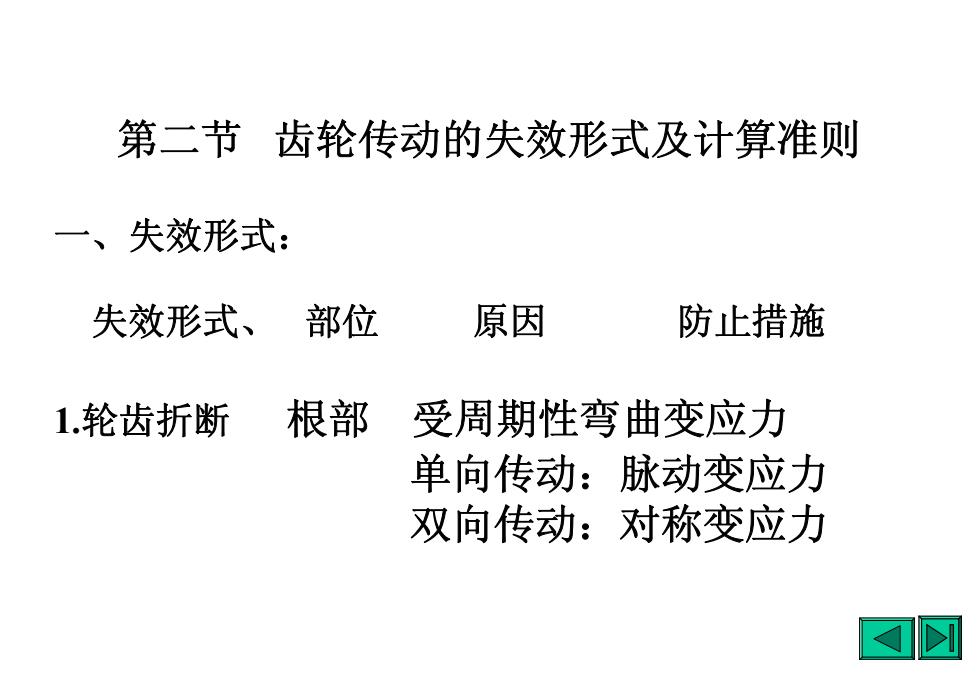

第二节齿轮传动的失效形式及计算准则一、失效形式：部位原因失效形式、防止措施根部受周期性弯曲变应力1.轮齿折断单向传动：脉动变应力双向传动：对称变应力
第二节 齿轮传动的失效形式及计算准则 一、失效形式： 失效形式、 部位 原因 防止措施 1.轮齿折断 根部 受周期性弯曲变应力 单向传动：脉动变应力 双向传动：对称变应力

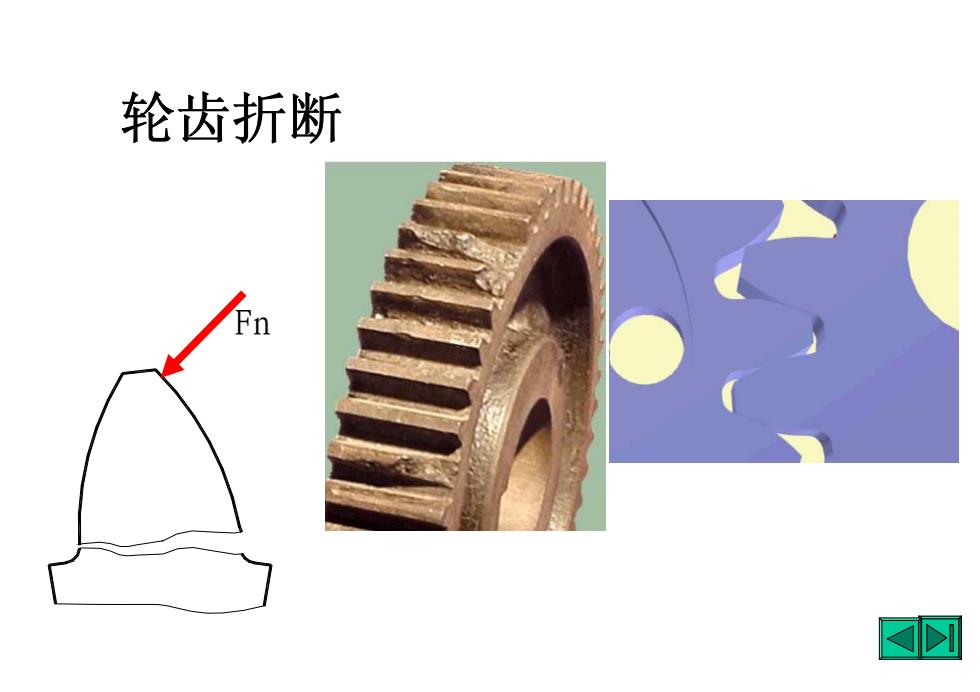

轮齿折断Hn台
Fn 轮齿折断
