第一章金属切削加工的基础知识第一节切削运动和切削要素第二节刀具的几何角度和结构第三节切削层参数第四节刀具材料
第一章 金属切削加工的基础知识 第一节 切削运动和切削要素 第二节 刀具的几何角度和结构 第三节 切削层参数 第四节 刀具材料

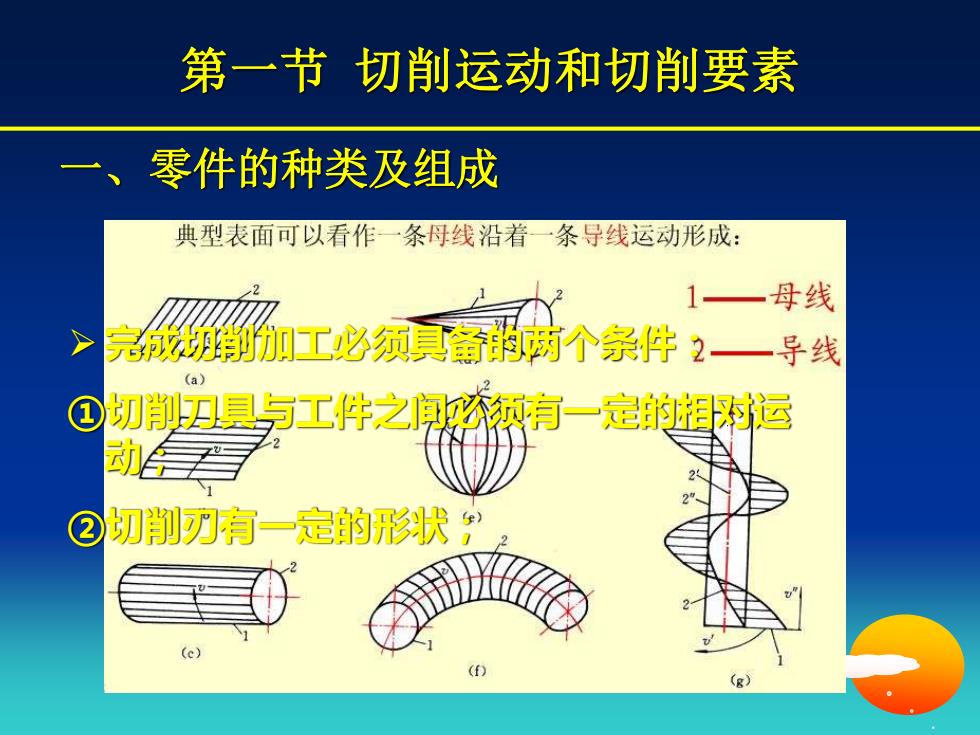

第一节切削运动和切削要素零件的种类及组成典型表面可以看作一条母线沿着一条导线运动形成：一母线完成切削加工必须具备的两个条件2一导线(a)切削刀具与工件之间必须有一定的相对运1动切削刃有一定的形状2)(c)(f)
第一节 切削运动和切削要素 一、零件的种类及组成 ➢ 完成切削加工必须具备的两个条件： ①切削刀具与工件之间必须有一定的相对运 动； ②切削刃有一定的形状；

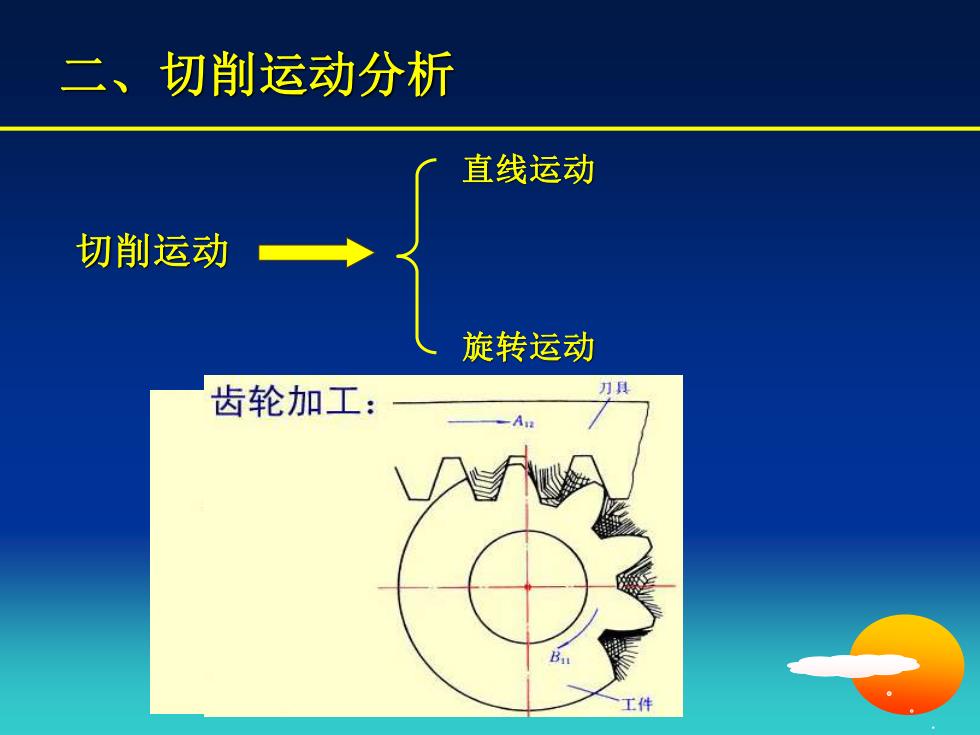

二、切削运动分析直线运动切削运动旋转运动万齿轮加工：
二、切削运动分析 切削运动 直线运动 旋转运动

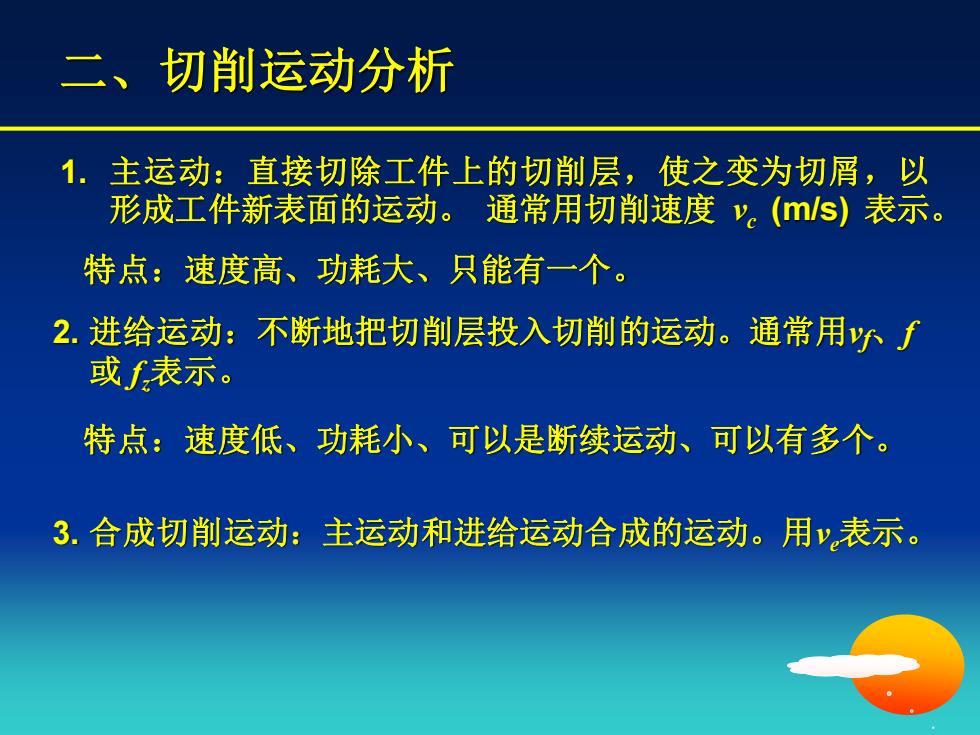

二、切削运动分析主运动：直接切除工件上的切削层，使之变为切屑，以1形成工件新表面的运动。通常用切削速度V.（m/s）表示。特点：速度高、功耗大、只能有一个2.进给运动：不断地把切削层投入切削的运动。通常用y或表示。特点：速度低、功耗小、可以是断续运动、可以有多个。3.合成切削运动：主运动和进给运动合成的运动。用v表示
二、切削运动分析 1. 主运动：直接切除工件上的切削层，使之变为切屑，以 形成工件新表面的运动。 通常用切削速度 vc (m/s) 表示。 特点：速度高、功耗大、只能有一个。 2. 进给运动：不断地把切削层投入切削的运动。通常用vf、f 或 fz表示。 特点：速度低、功耗小、可以是断续运动、可以有多个。 3. 合成切削运动：主运动和进给运动合成的运动。用ve表示

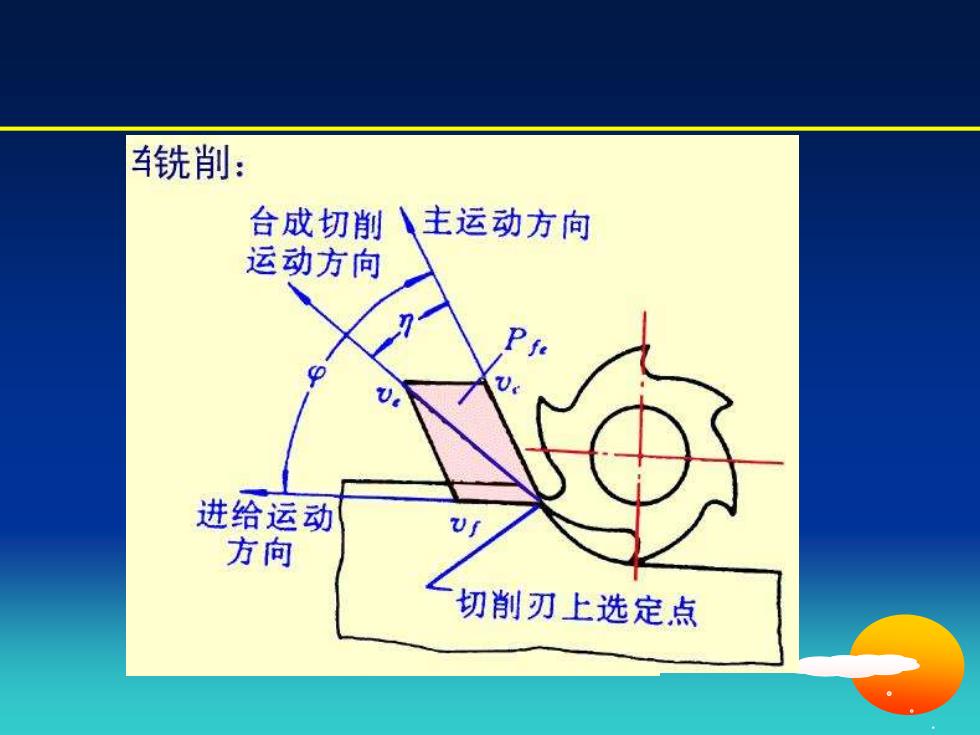

车铣削：台成切削主运动方向运动方向U进给运动U方向切削刃上选定点
