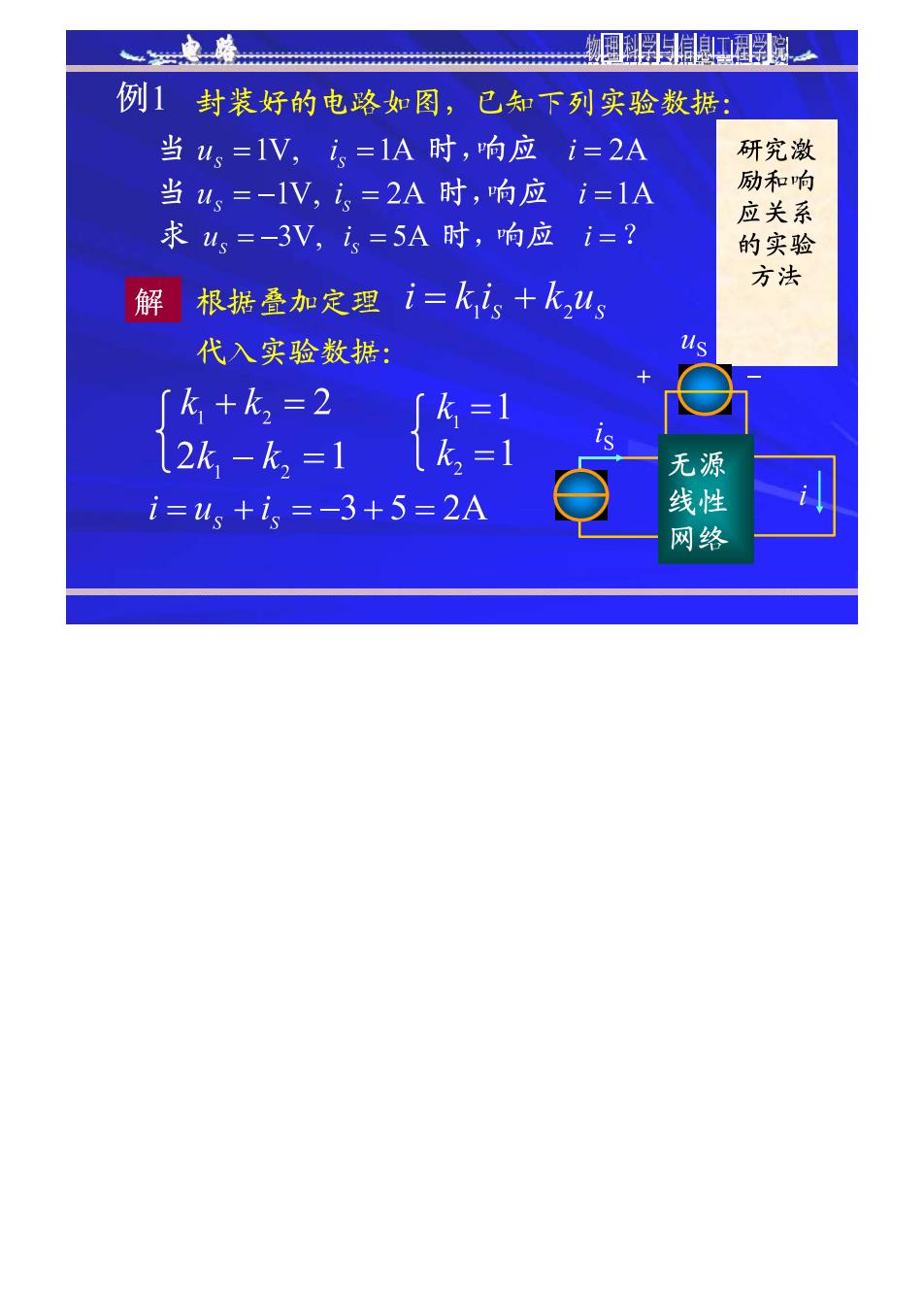

例1封装好的电路如图，已知下列实验数据： 当4=1V,i=1A时，响应i=2A 研究激 当u、=-1V,i,=2A时，响应i=1A 励和响 应关系 求u,=-3V,i=5A时，响应 i=? 的实验 方法 解 根据叠加定理i=ki+飞u 代入实验数据： us 无+k=2 k=1 12k-k,=11k,=1 无源 i=4、+i,=-3+5=2A 线性 网络
例2求电压源的电流及功率 (含两个独立源 4 102 2A 解 画出分电路图 22 5 2A 102 4 102 42 22 52 2A电流源作用，电桥平衡： 两个简单电路 70V电压源作用：12=70/14+70/7=15A I=I0+I②=15AP=0×15=1050W(发出功率)
例3计算电压u(多个独立源) 解 画出分电路图 62 3A电流源作用： 6V u0=(6/3+1)x3=9V 2A 其余电源作用： 2=(6+12)/(6+3)=2A 2)=6i2-6+2×1=8Vu=0+22=9+8=17V 3① ● 6 (1) 32 1Ω 2A

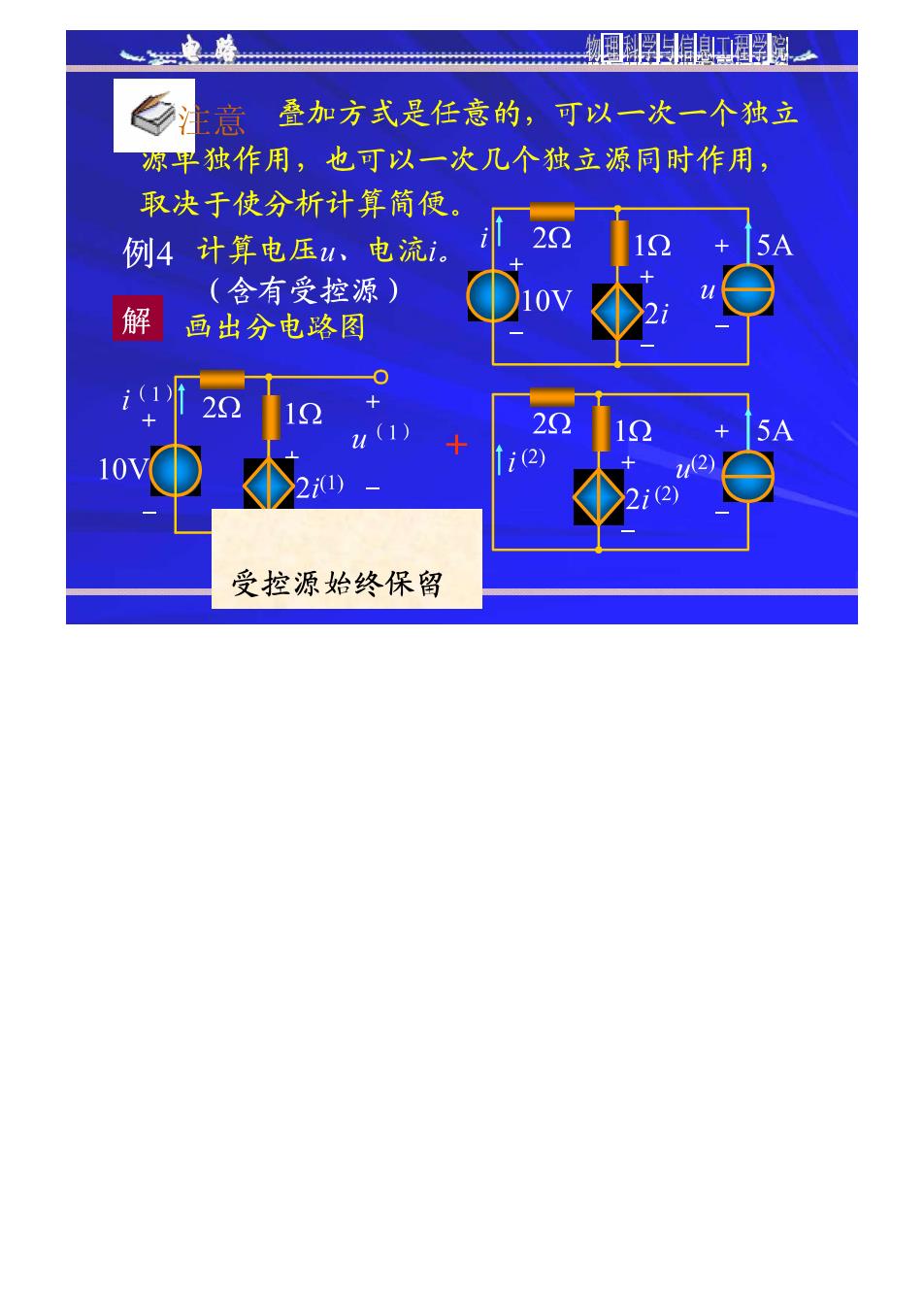

乡注意 叠加方式是任意的，可以一次一个独立 原平独作用，也可以一次几个独立源同时作用， 取决于使分析计算简便。 例4计算电压1、电流i。 20 (含有受控源) 解 画出分电路图 2 20 i(2) 21) 受控源始终保留

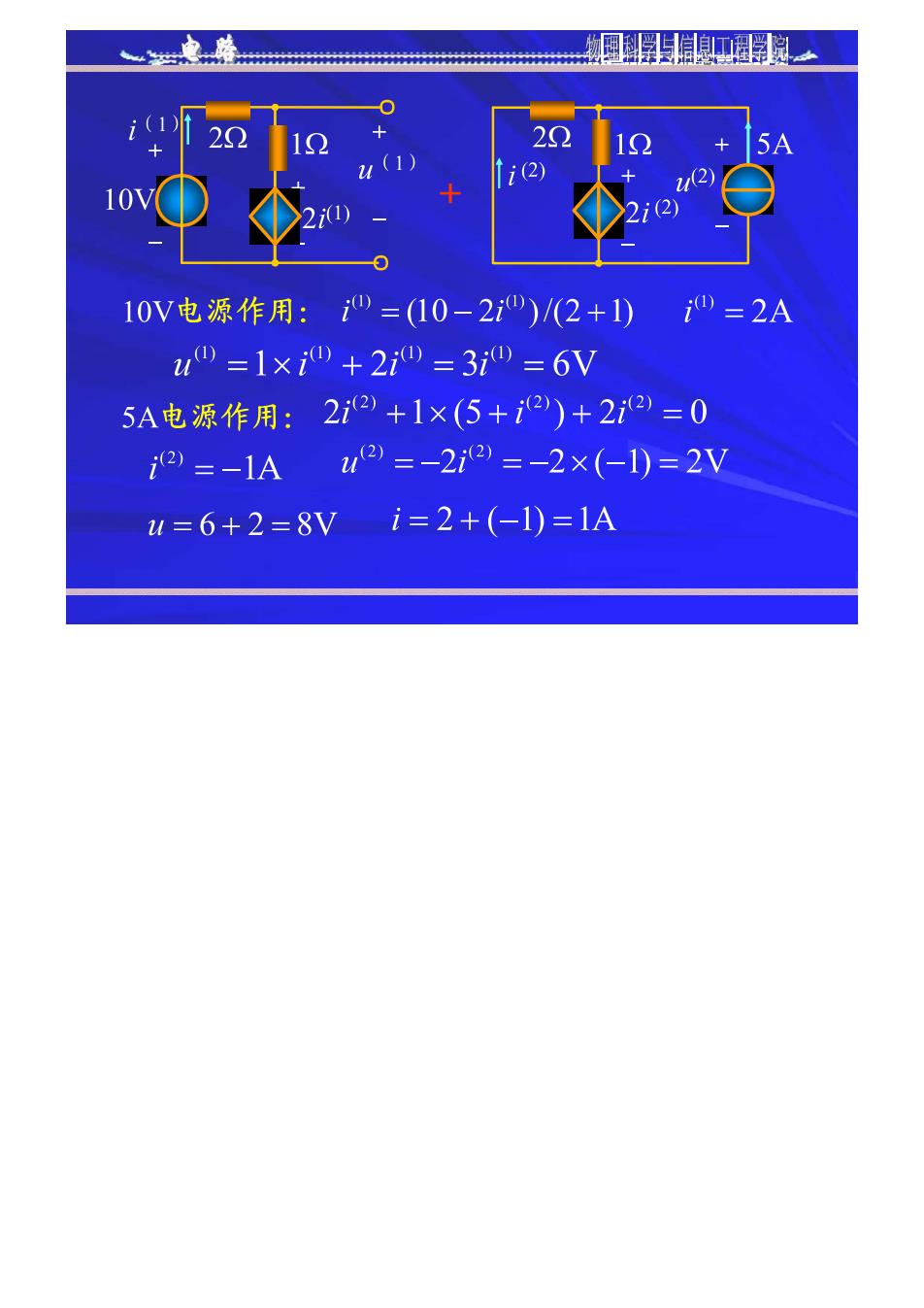

i(1 22 1 22 5A 2u(1 i2) 10V 20） 2 10V电源作用：0=(10-2)/(2+1) =2A uD=1×i0+2i0=3i0D=6V 5A电源作用：2i2+1×(5+i2)+21四=0 2=-1A 2)=-2i12=-2×(-1）=2V u=6+2=8V i=2+(-1)=1A
