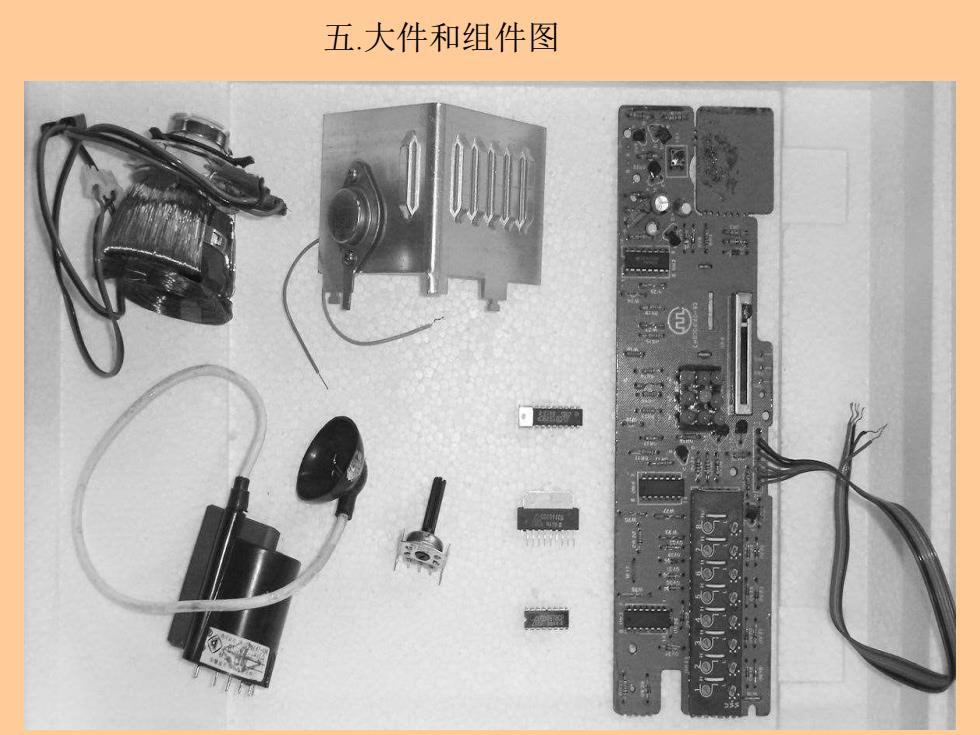

五.大件和组件图
五.大件和组件图

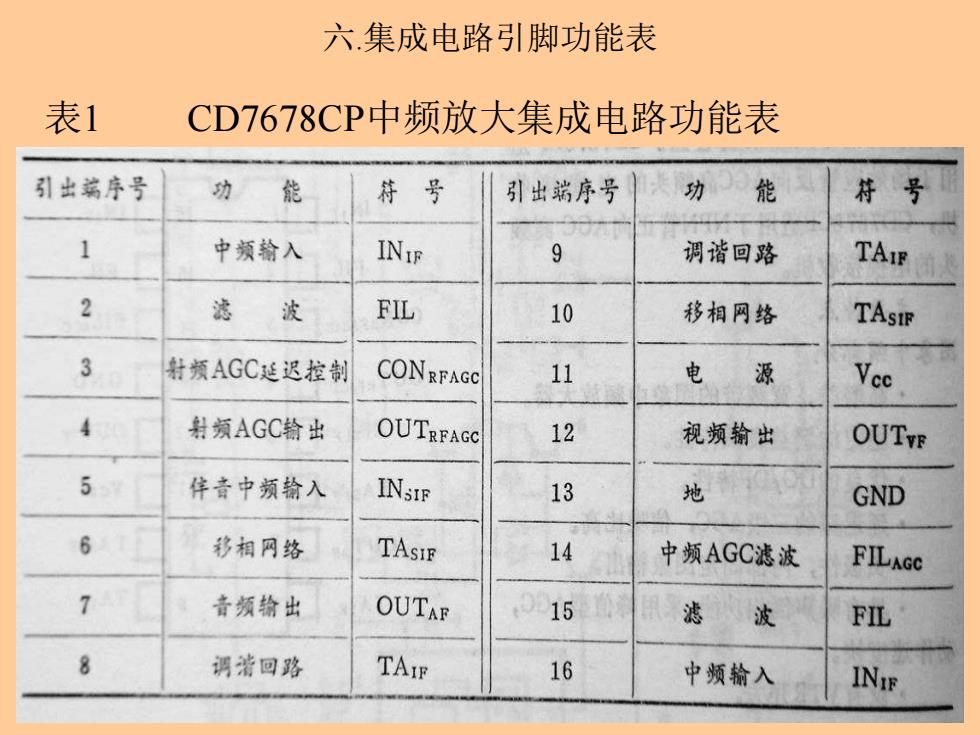

六集成电路引脚功能表表1CD7678CP中频放大集成申路功能表引出端序号功能符号功能符号引出端序号1中频输入INIF9TAIF调谐回路2FIL滤波TASIF10移相网络3CONRFAGC射频AGC延迟控制11Vcc电源4OUTRFAGC射频AGC输出12视频输出OUTvF5INSIF伴音中频输入13地GND6移相网络TASIF14中频AGC滤波FILAGC7OUTAF音频输出福15滤波FIL8TAIF调谐回路16中频输入INIF
表1 CD7678CP中频放大集成电路功能表 六.集成电路引脚功能表

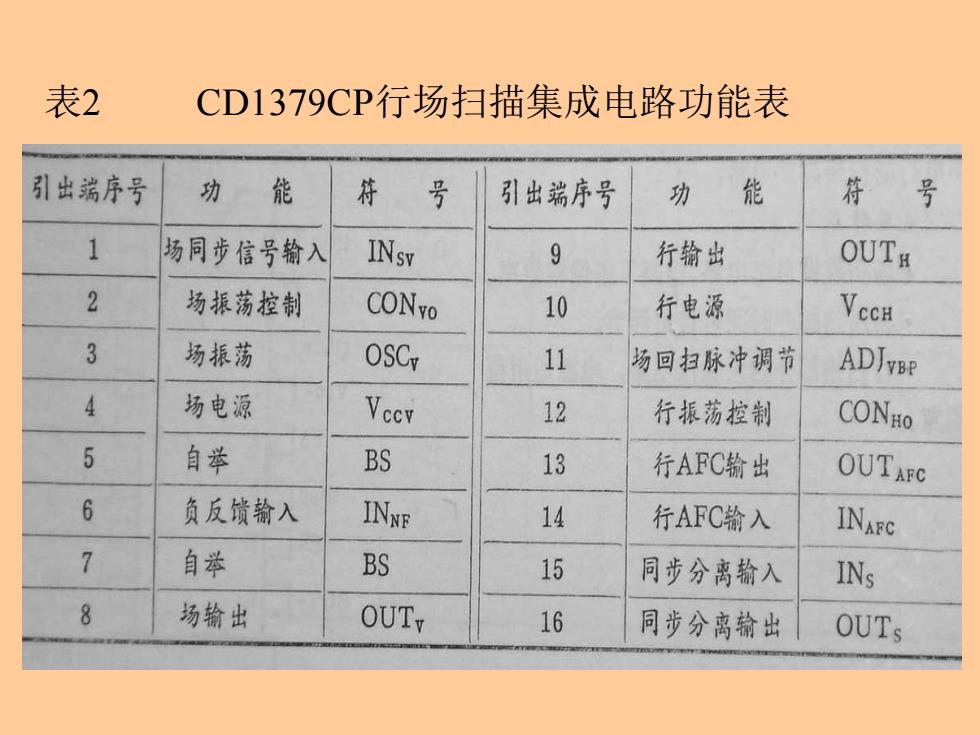

表2CD1379CP行场扫描集成电路功能表引出端序号符号符号功能引出端序号功能1INsv9场同步信号输入OUTH行输出2CONvO场振荡控制VCCH10行电源3场振荡OSCy11ADJvBP场回扫脉冲调节4场电源Vccv12CONHO行振荡控制5自举BS13OUTAFC行AFC输出6负反馈输入INNF14行AFC输入INAFC7自举BS15同步分离输入INs8场输出OUT16同步分离输出OUTs
表2 CD1379CP行场扫描集成电路功能表

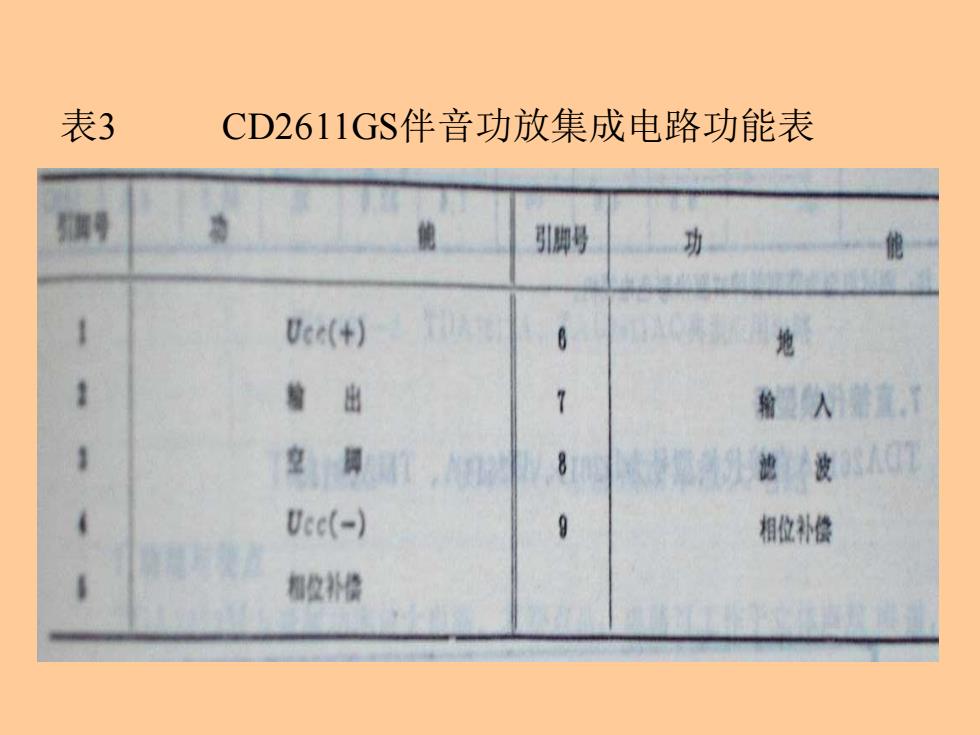

表3CD2611GS伴音功放集成电路功能表烟号引脚号功Uee(+)地输出输入攀童.TO9OT空脚魅外沌波Uce(-)相位补偿相位补楼
表3 CD2611GS伴音功放集成电路功能表

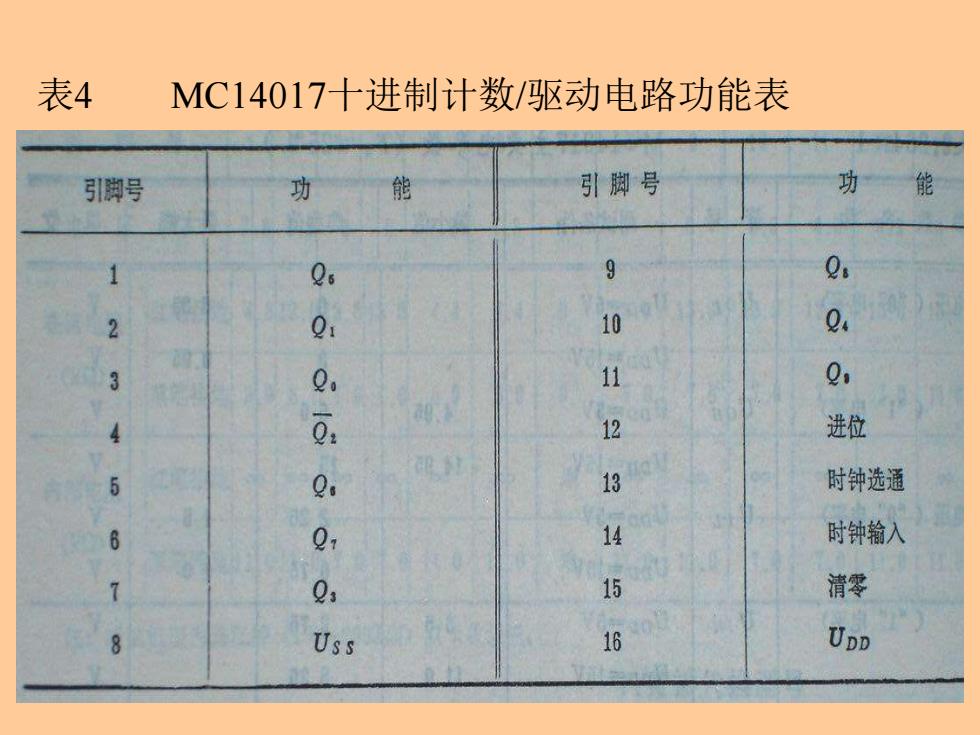

表4MC14017十进制计数/驱动电路功能表功能引脚号引脚号功能6669000o00423156进位时钟选通a时钟输入n清零UDDUss
表4 MC14017十进制计数/驱动电路功能表
